Programmable Controllers MELSEC-A Series การเปลี่ยนระบบ
ติดตั้ง Q Series base unit โดยใช้รูติดตั้งเดิม
Q Series Large Type Base Unit
รองรับ series:
Q Series Large Type Base Unit (AnS Series size)
Q Series Large Type Base Unit ใช้สำหรับเปลี่ยนโมดูล AnS Series เป็น Q Series โดยนำพื้นที่ติดตั้งและสายเคเบิลเดิมมาใช้
- การนำ terminal block 16 จุดของโมดูล AnS/QnAS Series เดิมมาใช้ช่วยลดงานเดินสายใหม่
- เมื่อเปลี่ยนโมดูล AnS/QnAS Series เป็น Q Series โดยใช้ conversion adapter (ผลิตภัณฑ์เครื่องมืออัปเกรดโดย Mitsubishi Electric Engineering Co., Ltd.) และ terminal block ของ AnS/QnAS Series เดิมโดยไม่ต้องเดินสายใหม่ ความกว้างของ I/O slot ของ base unit นี้เท่ากับ AnS/QnAS Series ชนิด wide เดิม จึงช่วยลดสัญญาณรบกวนจากโมดูลข้างเคียง*1
- ตำแหน่งการติดตั้งเหมือนกับ AnS/QnAS Series สามารถใช้รูติดตั้งเดิมในการติดตั้ง Q Series Large Type Base Unit ได้
- Q Series Large Type Base Unit (AnS Series size) มีให้เลือกทั้งแบบติดตั้งบน panel และแบบ DIN rail เลือกใช้ตามความต้องการ
*1.ต้องใช้ Q Series Large Type Blank Cover QG69LS (จำหน่ายแยกต่างหาก) กับโมดูล I/O ของ Q Series

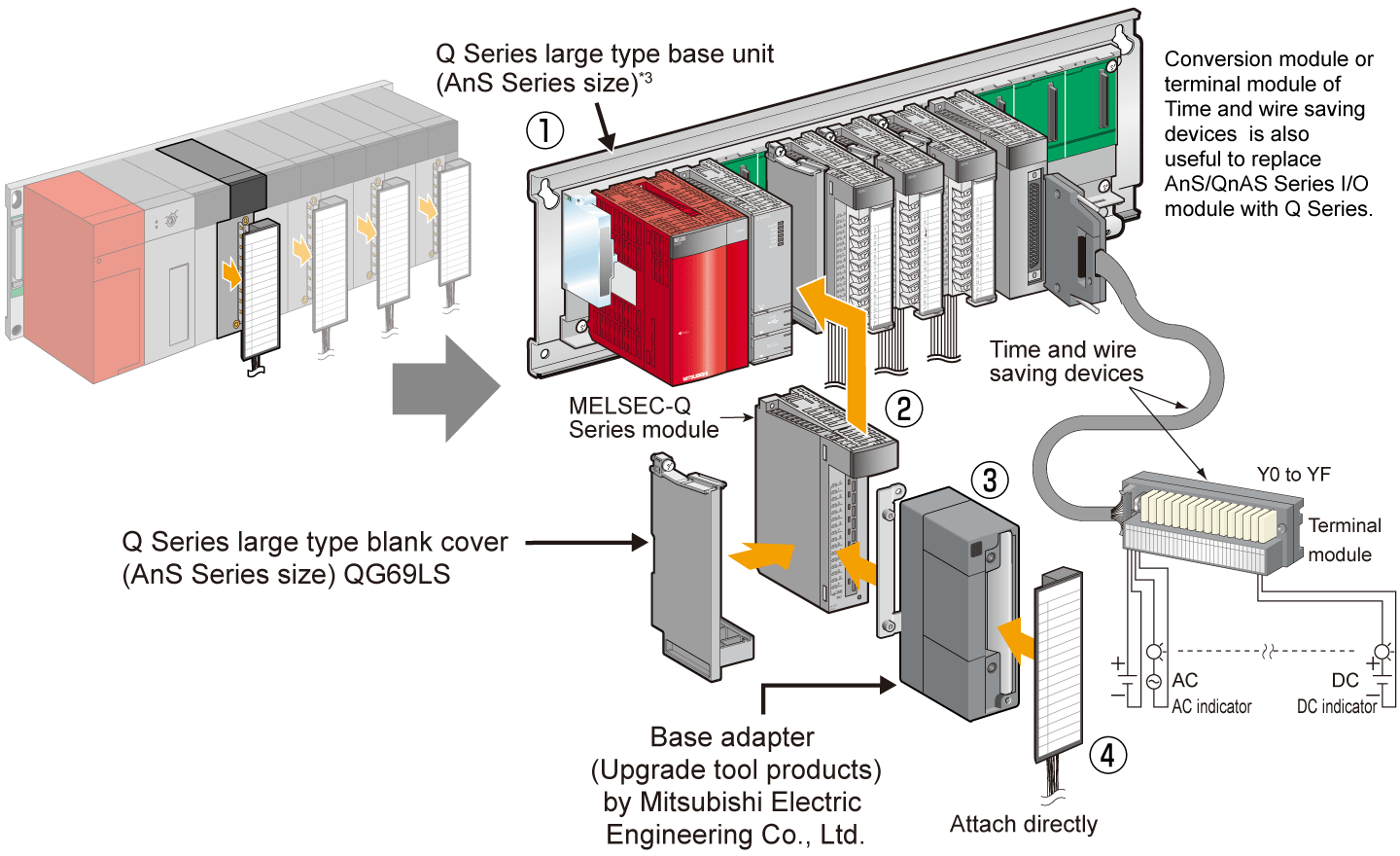

[ตัวอย่าง] การเปลี่ยนโมดูล AnS/QnAS Series เป็นโมดูล Q Series โดยใช้ conversion adapter และ Q Series Large Type Base Unit
- (1)ถอดโมดูล AnS/QnAS Series พร้อมกับ base unit ออก แล้วติดตั้ง Q Series Large Type Base Unit ในตำแหน่งเดิมโดยใช้รูติดตั้งเดิม จากนั้นติดตั้งโมดูล Q Series (ไม่จำเป็นต้องเจาะรูใหม่เมื่อติดตั้ง Q Series Large Type Base Unit)
- (2)ติด Q Series Large Type Blank Cover (AnS Series size) เข้ากับโมดูล Q Series แล้วติดตั้งโมดูล Q Series ลงบน Q Series Large Type Base Unit
- (3)ติด conversion adapter (ผลิตภัณฑ์เครื่องมืออัปเกรด) เข้ากับโมดูล Q Series บน Q Series Large Type Base Unit
- (4)ถอด terminal block ออกจากโมดูล AnS/QnAS Series เดิมแล้วติดเข้ากับ conversion adapter
(สามารถนำการเดินสายเดิมมาใช้ต่อได้โดยไม่ต้องเปลี่ยนแปลง*2)
- *2.ต้องเปลี่ยนการเดินสายบางส่วนสำหรับขั้วจ่ายไฟและขั้ว common
- *3.มีรูสกรูสำหรับยึด support flange ของ conversion adapter
รายการ Q Series Large Type Base Unit (AnS Series size)
base unit ต่อไปนี้มีให้เลือกใช้สำหรับติดตั้งโมดูล Q Series โดยใช้รูติดตั้งของโมดูล AnS/QnAS Series นอกจากนี้ยังสามารถใช้ DIN rail ได้ด้วย ความกว้างของ I/O slot ของ base unit นี้เท่ากับ AnS/QnAS Series ชนิด wide เดิม ช่วยลดสัญญาณรบกวนจากโมดูลข้างเคียง*4
| พื้นที่ติดตั้ง | Main base unit | Extension base unit |
|---|---|---|
| ผิวหน้า panel | Q35BLS Q38BLS |
Q65BLS Q68BLS Q55BLS |
| พื้นที่ติดตั้ง | Main base unit | Extension base unit |
|---|---|---|
| DIN rail | Q35BLS-D Q38BLS-D |
Q65BLS-D Q68BLS-D Q55BLS-D |
*4.เมื่อติดตั้งโมดูล Q Series บน I/O slot ของ Q Series Large Type Base Unit ต้องติด Q Series Large Type Blank Cover QG69LS (จำหน่ายแยกต่างหาก) ทุกครั้ง
