ซอฟต์แวร์วิศวกรรม PLC แบบบูรณาการ
วิวัฒนาการขั้นสูงสุดของซอฟต์แวร์วิศวกรรม PLC
รองรับมาตรฐานสากล IEC 61131-3
ซอฟต์แวร์วิศวกรรมที่ใช้งานง่ายไม่ใช่เรื่องแปลกอีกต่อไป
นอกจากความง่ายในการใช้งานที่เหนือชั้นแล้ว ซอฟต์แวร์วิศวกรรม GX Works2 ยังนำแนวคิดหลักระดับสากลอย่าง “การจัดกลุ่ม” และ “การจัดโครงสร้าง” มาใช้ เพื่อยกระดับประสิทธิภาพการเขียนโปรแกรมอย่างแท้จริง
มาตรฐานการเขียนโปรแกรมระดับโลกเริ่มต้นที่ GX Works2
การบำรุงรักษาที่ตอบโจทย์การใช้งาน

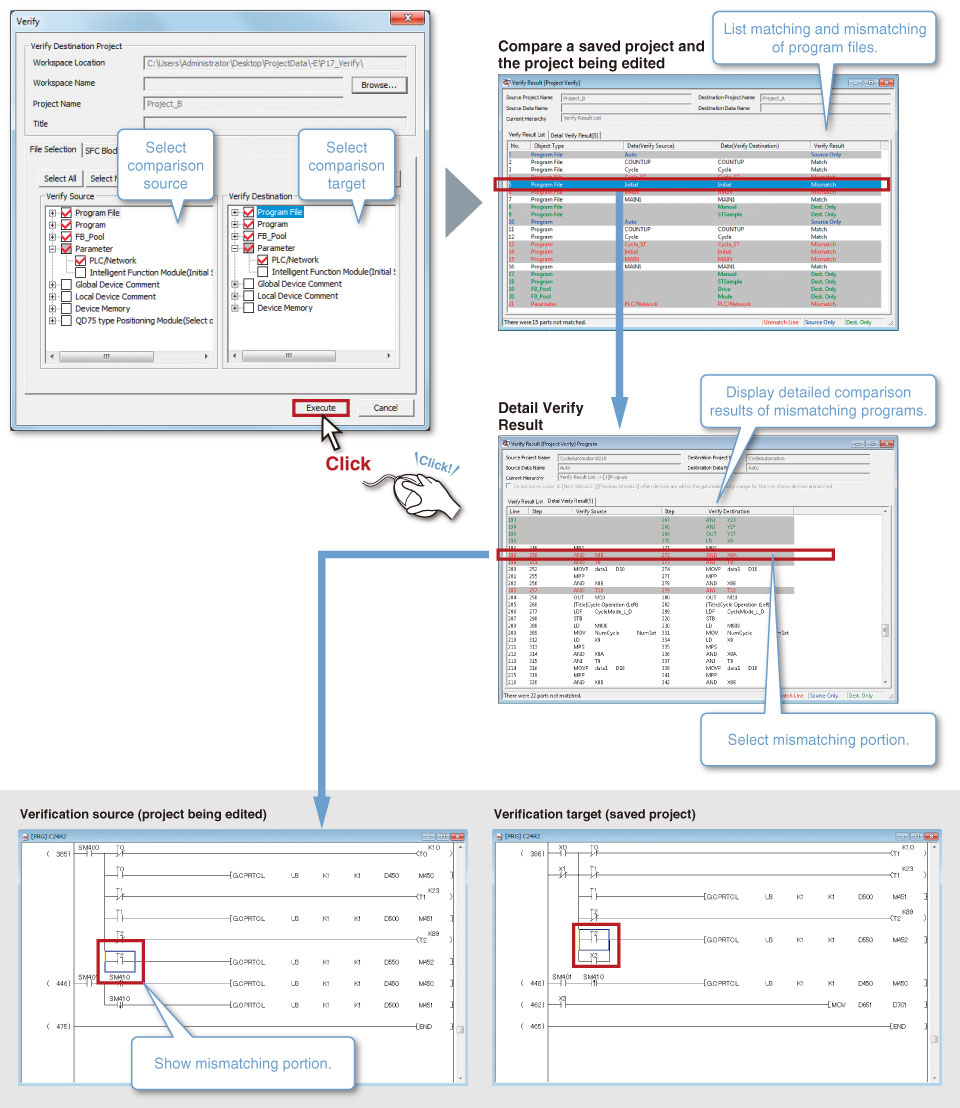

1 ฟังก์ชันเปรียบเทียบข้อมูลที่ดีขึ้น
เปรียบเทียบข้อมูลของโปรเจ็กต์ที่เปิดอยู่กับข้อมูลของโปรเจ็กต์ที่บันทึกไว้ แล้วแสดงผลในรูปแบบที่อ่านง่าย
อีกทั้งยังเปรียบเทียบพารามิเตอร์และโปรแกรมใน PLC ที่ต่ออยู่กับคอมพิวเตอร์กับข้อมูลของโปรเจ็กต์ที่เปิดอยู่ได้ด้วย
บันทึกผลการเปรียบเทียบเป็นไฟล์ CSV ได้ จึงสะดวกต่อการปรับปรุงเอกสารการออกแบบ
2 ป้องกันการแก้ไขผิดพลาดด้วยโหมด Read และ Monitor
รองรับโหมด Read และ Monitor เช่นเดียวกับ GX Developer จึงตัดปัญหาการสั่งงานผิดพลาดขณะมอนิเตอร์และค้นหา

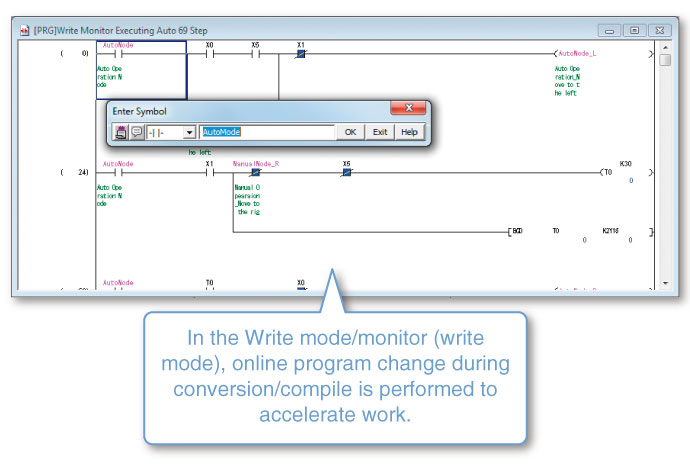

โหมด Write / โหมด Monitor (ขณะเขียน)
กดปุ่ม Enter เพื่อเปิดหน้าจอ Enter Symbol

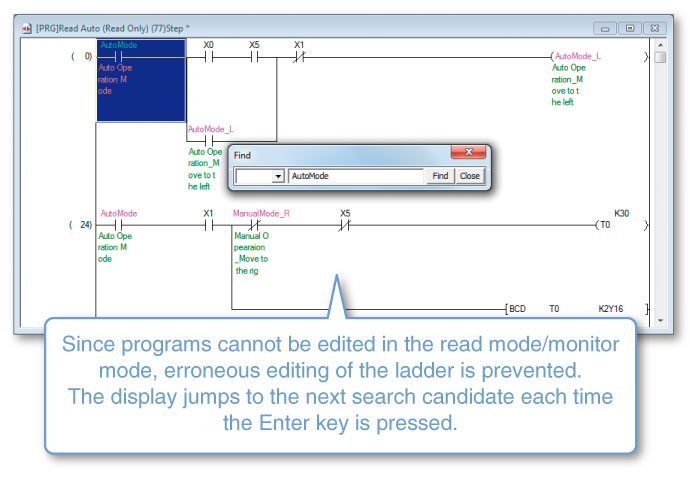

โหมด Read / โหมดมอนิเตอร์
กดปุ่ม Enter เพื่อเปิดหน้าจอค้นหา (Find)
สลับโหมดได้ด้วยปุ่มลัดชุดเดียวกับ GX Developer

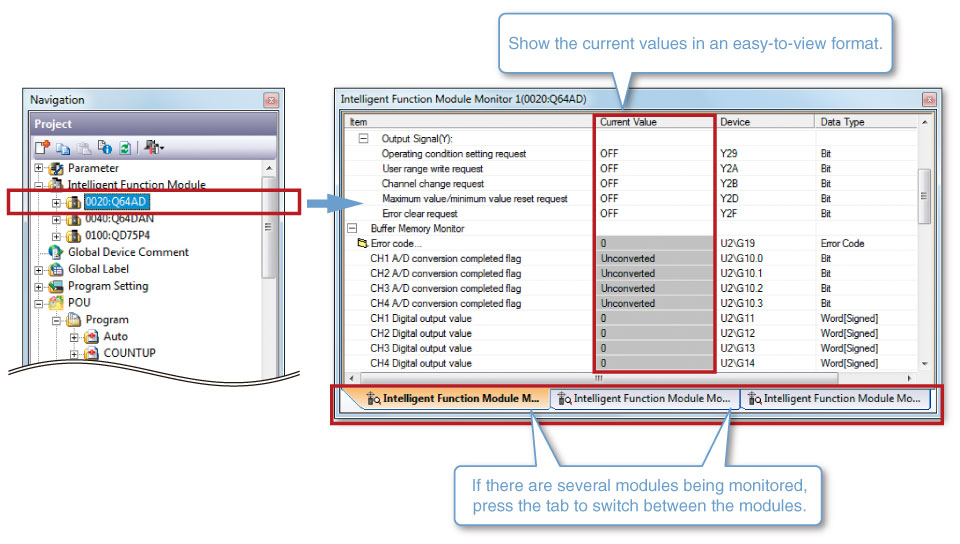

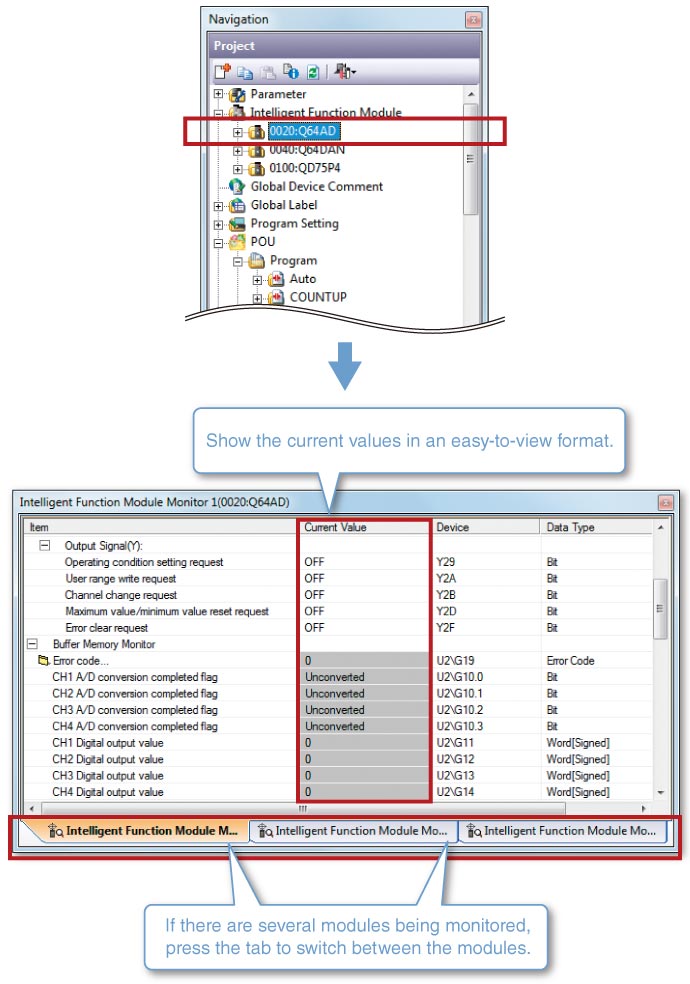

3 การมอนิเตอร์เฉพาะสำหรับโมดูลอัจฉริยะ
ขณะดูโปรแกรมแลดเดอร์ ก็มอนิเตอร์บัฟเฟอร์เมมโมรี/สัญญาณ XY ของโมดูลอัจฉริยะได้ในหน้าต่าง Docking Window และเนื่องจากมีการแสดงชื่อของแต่ละแอดเดรสในบัฟเฟอร์เมมโมรี จึงไม่ต้องเปิดคู่มือเพื่อดูว่าบัฟเฟอร์เมมโมรีนั้นใช้ทำอะไร

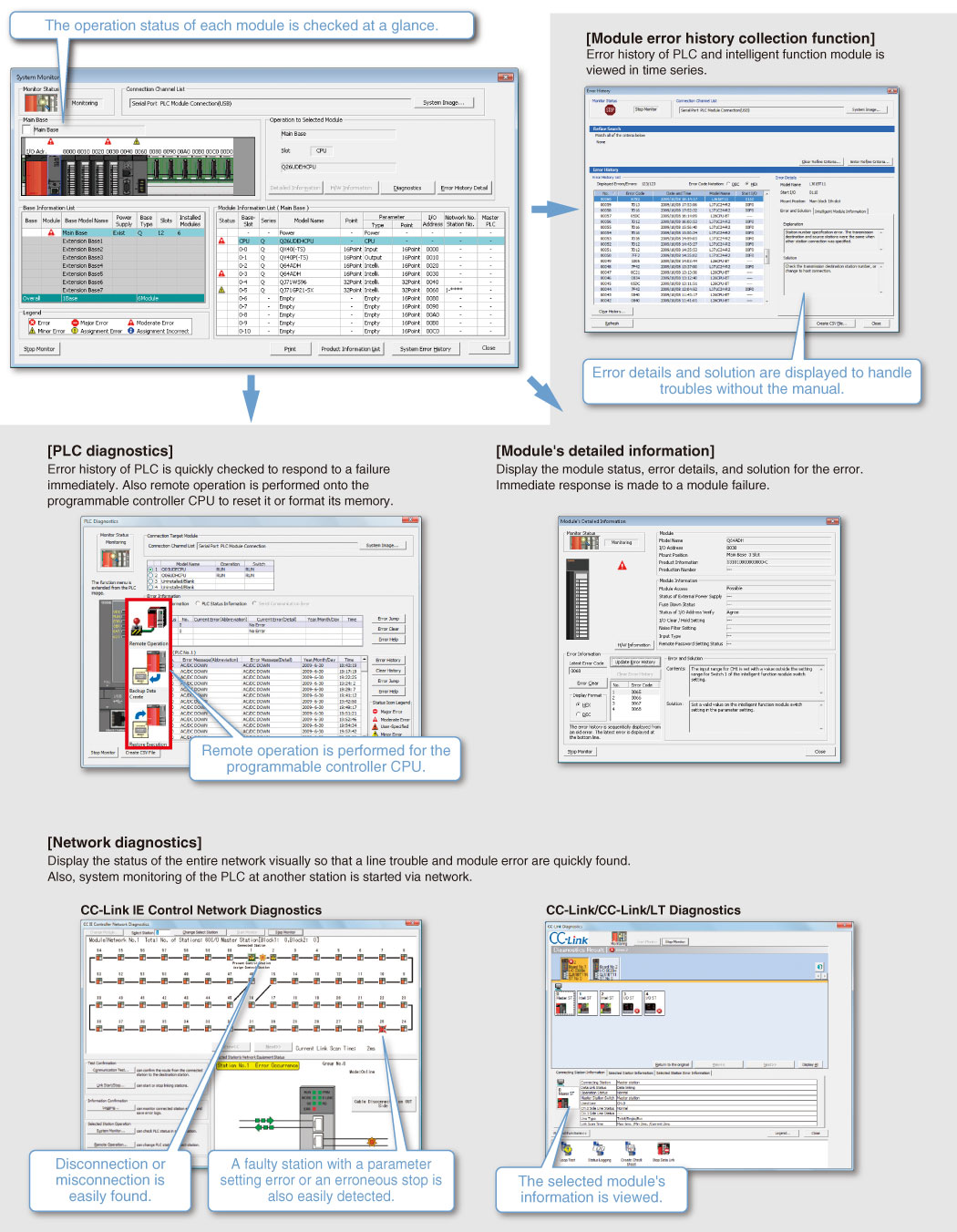

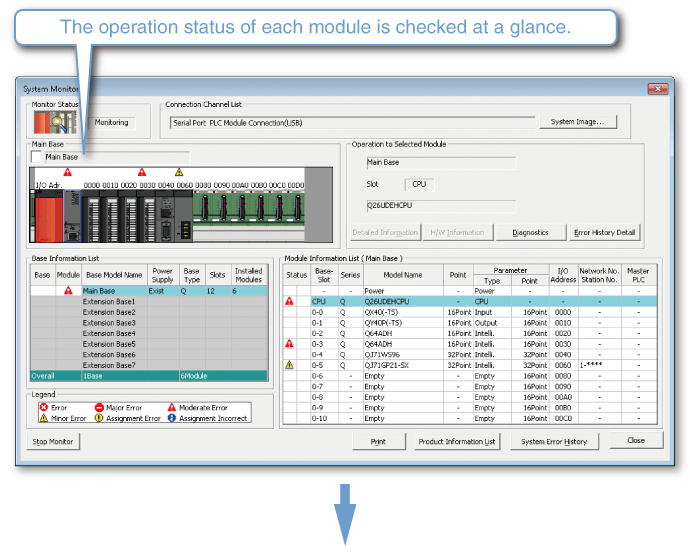

4 ฟังก์ชัน System Monitor และ PLC Diagnostics ที่มองเห็นสถานะได้ชัดเจน
แสดงสถานะการทำงานของระบบ Programmable Controller ทั้งระบบได้อย่างชัดเจน
พร้อมแสดงผลการวินิจฉัยและข้อมูลรายละเอียดของแต่ละโมดูลบนหน้าจอมอนิเตอร์ของทั้งระบบ จึงระบุจุดที่เป็นปัญหาได้อย่างรวดเร็ว

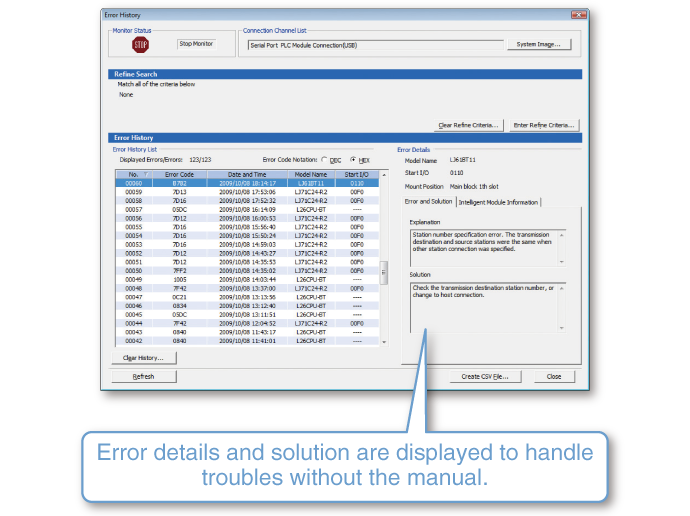

[ฟังก์ชันเก็บประวัติข้อผิดพลาดของโมดูล]
ดูประวัติข้อผิดพลาดของ PLC และโมดูลอัจฉริยะได้แบบเรียงตามลำดับเวลา

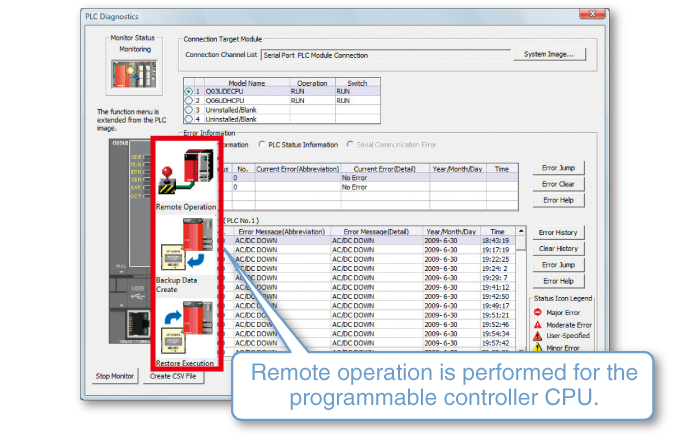

[การวินิจฉัย PLC]
ตรวจสอบประวัติข้อผิดพลาดของ PLC ได้อย่างรวดเร็วเพื่อรับมือกับความขัดข้องได้ทันที อีกทั้งยังสั่งงาน CPU ของ Programmable Controller จากระยะไกลเพื่อรีเซ็ตหรือฟอร์แมตหน่วยความจำได้

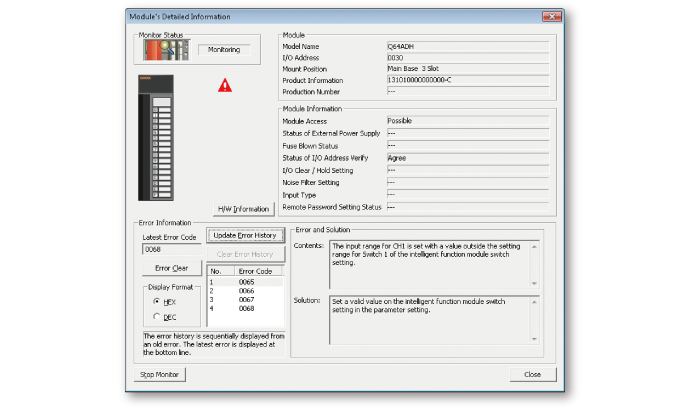

[ข้อมูลรายละเอียดของโมดูล]
แสดงสถานะของโมดูล รายละเอียดข้อผิดพลาด และแนวทางแก้ไข จึงรับมือกับโมดูลที่ขัดข้องได้ทันที

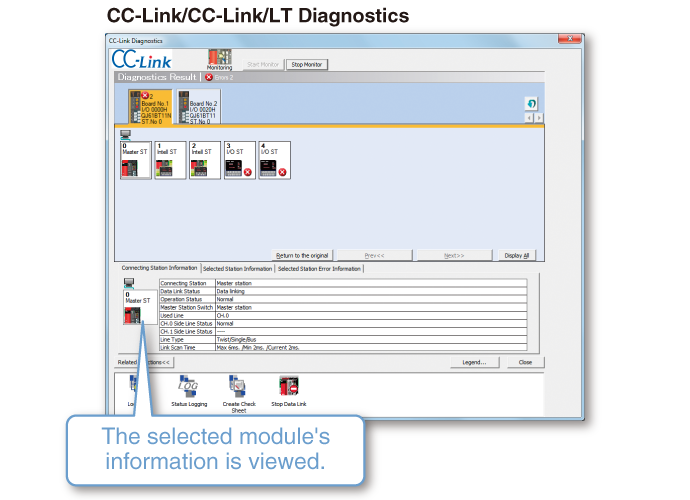

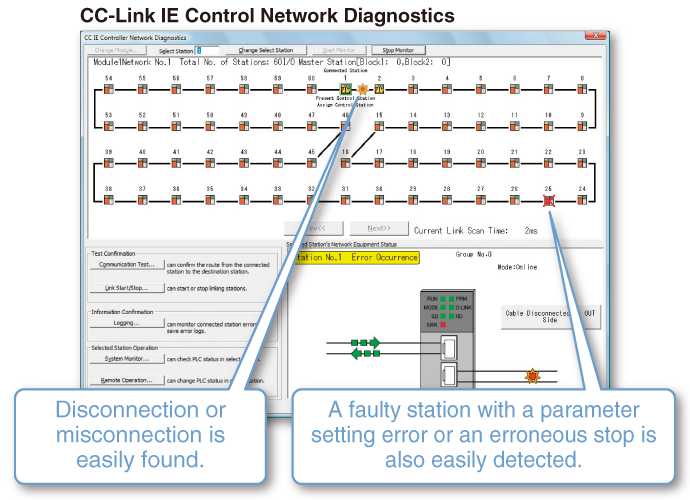

[การวินิจฉัยเครือข่าย]
แสดงสถานะของเครือข่ายทั้งหมดเป็นภาพ จึงพบปัญหาของสายสัญญาณและข้อผิดพลาดของโมดูลได้อย่างรวดเร็ว
อีกทั้งยังเริ่มมอนิเตอร์ระบบของ PLC ที่สถานีอื่นผ่านเครือข่ายได้ด้วย
วินิจฉัยระบบผ่านหน้าจอกราฟิกที่ให้ความรู้สึกเสมือนกำลังมองดูระบบและเครื่องจักรจริง

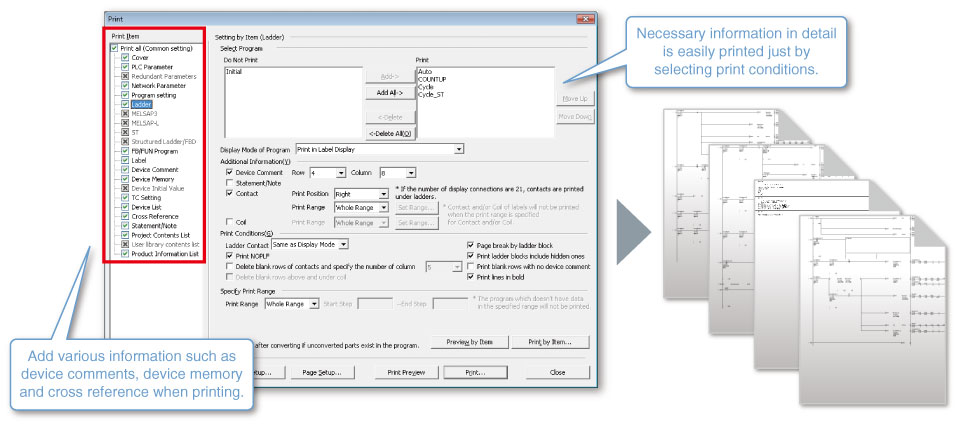

5 ฟังก์ชันการพิมพ์ที่ครบครัน
กำหนดรายการที่จะพิมพ์ได้อย่างละเอียด อีกทั้งยังสั่งพิมพ์หลายโปรแกรมพร้อมกันในครั้งเดียวได้

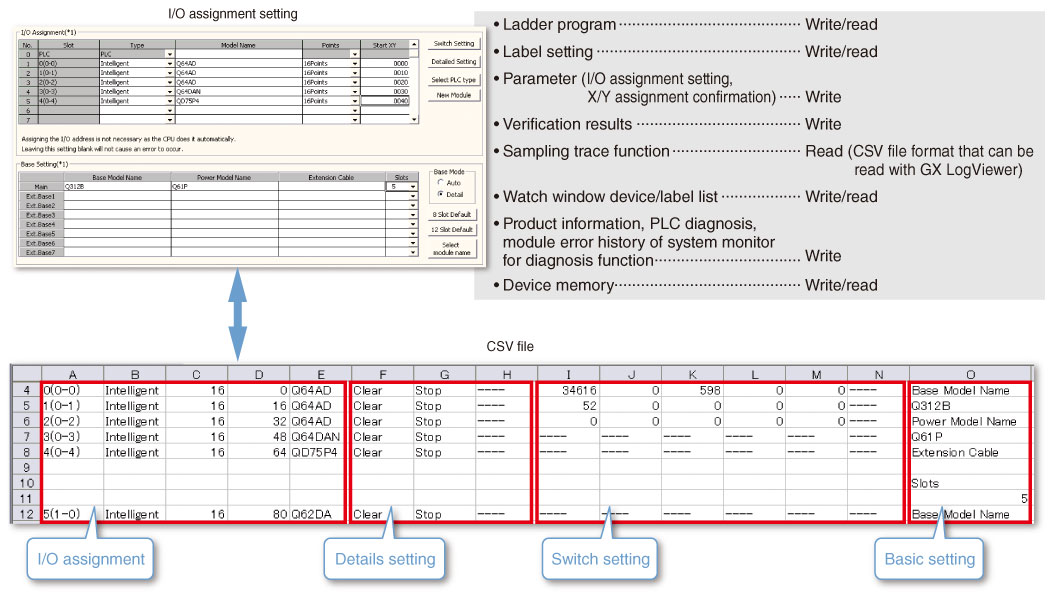

6 บันทึกและแก้ไขเลเบลและพารามิเตอร์ด้วย Microsoft ® Excel ®
ส่งออกข้อมูลโปรแกรมต่าง ๆ เป็นไฟล์รูปแบบ CSV ได้
- การส่งออกข้อมูลโปรแกรมเป็นไฟล์ CSV มีข้อดีดังนี้
- ตรวจสอบข้อมูลได้แม้บนคอมพิวเตอร์ที่ไม่ได้ติดตั้ง GX Works2
- จัดเก็บข้อมูลไว้ในคอมพิวเตอร์ได้
- ส่งข้อมูลทางอีเมลไปยังปลายทางที่อยู่ห่างไกลได้
- นำข้อมูลไปใช้ต่อได้ เช่น จัดทำเอกสารและสร้างกราฟด้วย Microsoft ® Excel ®
- ทำงานร่วมกับซอฟต์แวร์อื่นได้ด้วยการจัดการข้อมูลในรูปแบบ CSV
ตัวอย่างไฟล์ CSV สำหรับการตั้งค่ากำหนด I/O
