ซอฟต์แวร์วิศวกรรม PLC (MELSEC) GX Works2

ส่งเสริมการทำโปรแกรมให้เป็นมาตรฐาน

1 ทำให้ง่ายขึ้นด้วย FB

Function Block (FB) คืออะไร?

Function Block (FB) คือบล็อกแลดเดอร์ที่ถูกใช้บ่อยในโปรแกรมซีเควนซ์ แล้วนำมารวมเป็นชิ้นส่วนเพื่อใช้ซ้ำภายในโปรแกรม
FB ช่วยเพิ่มประสิทธิภาพการพัฒนาโปรแกรมและลดข้อผิดพลาดในการเขียนโปรแกรม จึงได้โปรแกรมที่มีคุณภาพสูงขึ้น

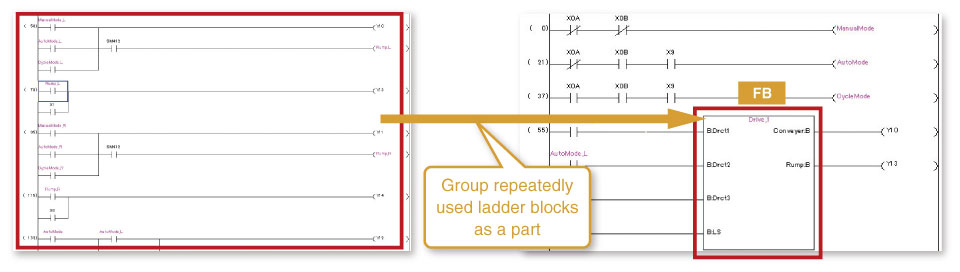

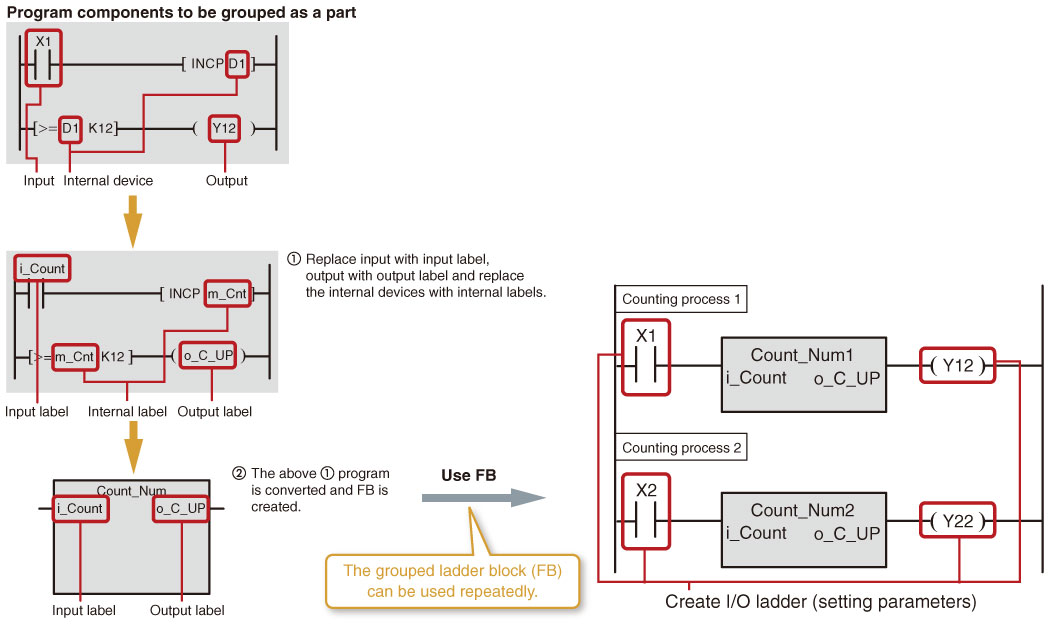

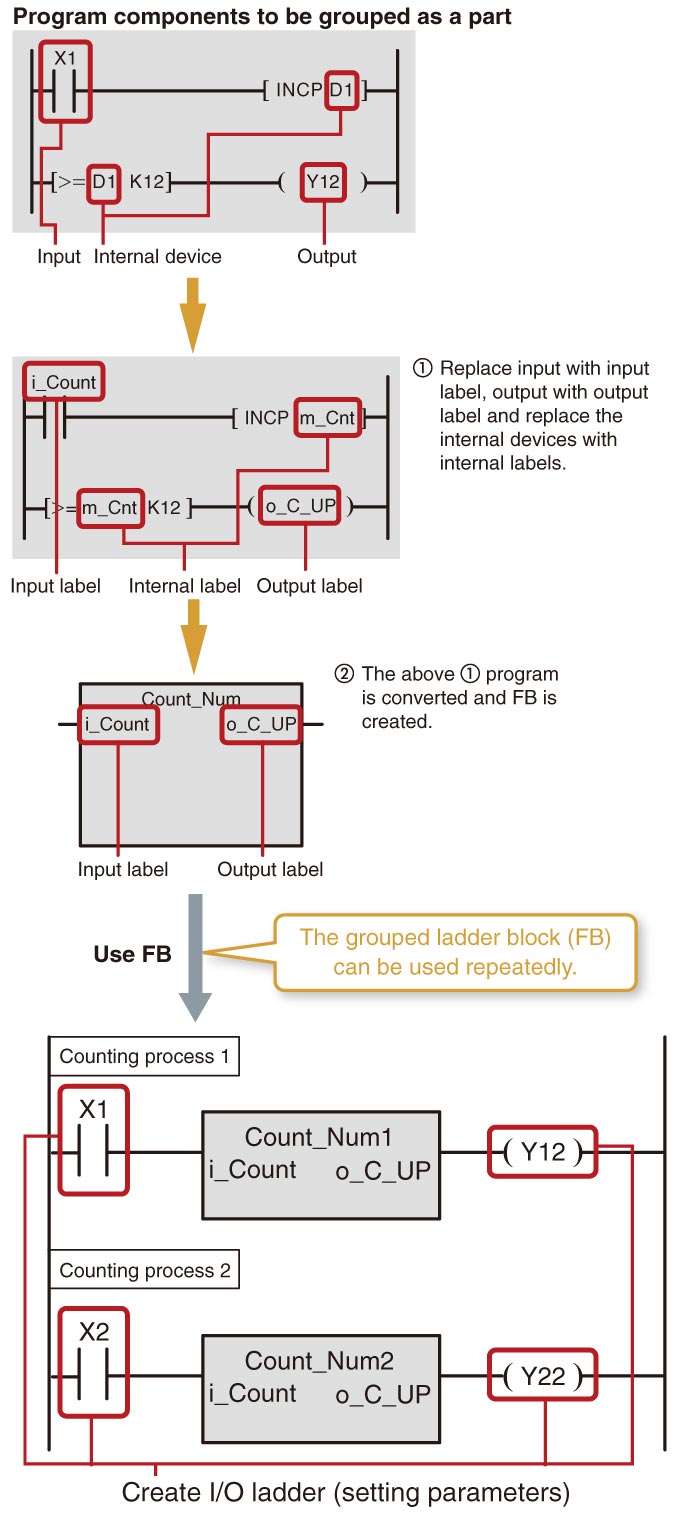

การทำเป็นชิ้นส่วน

ตัวอย่าง) โปรแกรมนับจำนวนนี้จะสั่งให้สัญญาณเอาต์พุต (Y12) เป็น ON หลังจากสัญญาณอินพุต (X1) เป็น ON ครบ 12 ครั้ง

ข้อดีของการใช้ FB

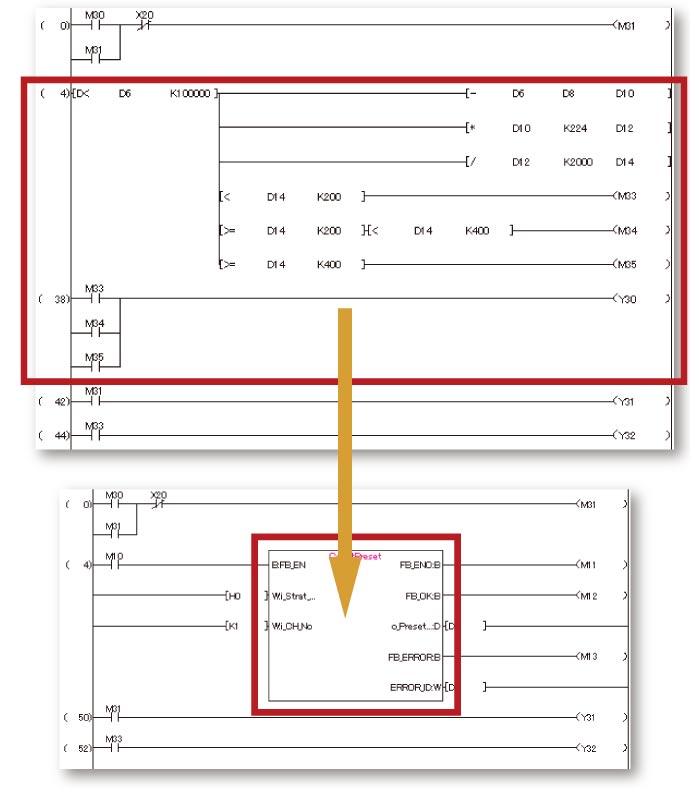

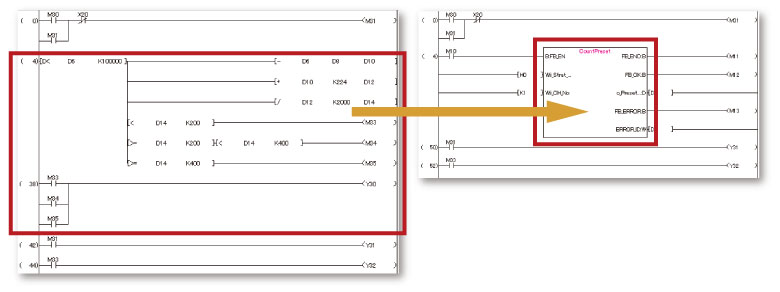

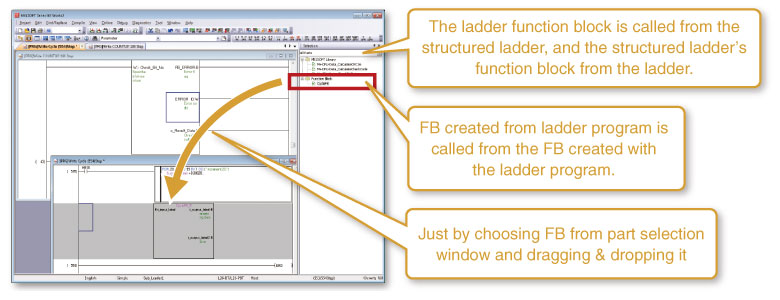

ข้อดีที่ 1 : เขียนโปรแกรมได้ง่ายขึ้น

สร้างโปรแกรมซีเควนซ์ได้เพียงลากและวาง FB
ช่วยลดขั้นตอนการพัฒนาโปรแกรมลงได้อย่างมาก

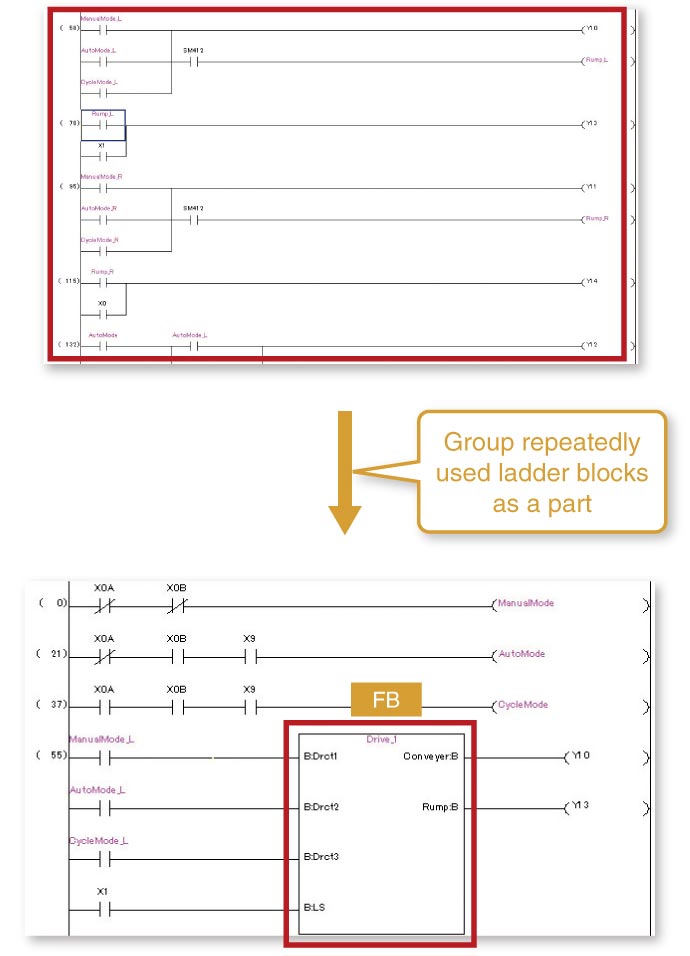

ข้อดีที่ 2 : อ่านโปรแกรมได้ง่ายขึ้น

การใช้ FB ในโปรแกรมซีเควนซ์ ช่วยให้อ่านโปรแกรมได้ง่ายขึ้น เพราะโปรแกรมประกอบด้วย “กล่อง” (FB) อินพุต และเอาต์พุตเท่านั้น

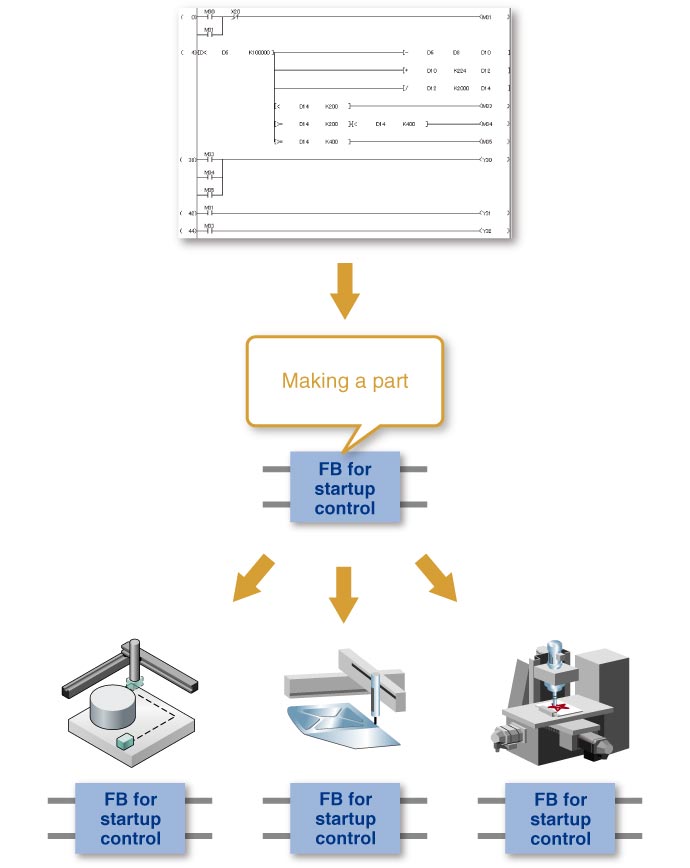

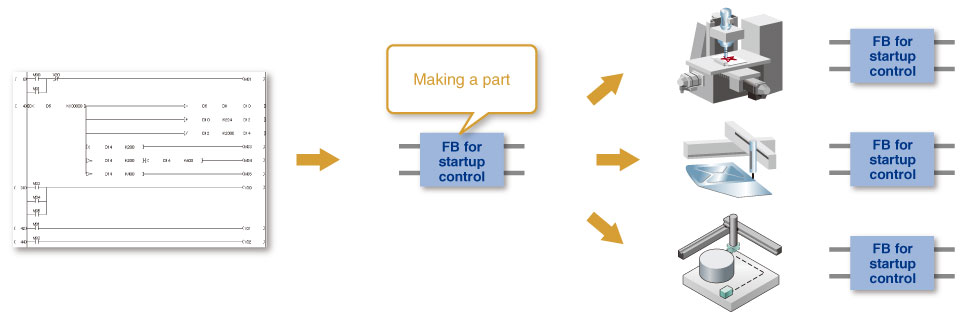

ข้อดีที่ 3 : นำกลับมาใช้ซ้ำได้

การรวมส่วนของโปรแกรมที่ใช้บ่อยเข้าเป็นชิ้นส่วน ทำให้นำกลับมาใช้ซ้ำได้กี่ครั้งก็ได้ตามต้องการ
จึงไม่ต้องคัดลอกโปรแกรมเดิมแล้วมานั่งแก้ดีไวซ์อีกต่อไป

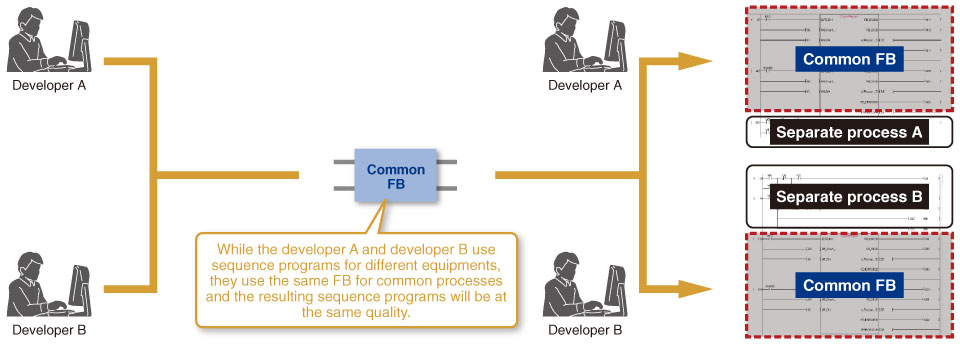

ข้อดีที่ 4 : คุณภาพสูงขึ้น

การรวมส่วนของโปรแกรมที่ใช้บ่อยเข้าเป็นชิ้นส่วน (FB) แล้วนำกลับมาใช้ซ้ำ ทำให้คุณภาพของโปรแกรมสม่ำเสมอ ไม่ขึ้นกับระดับฝีมือของผู้พัฒนาแต่ละคน

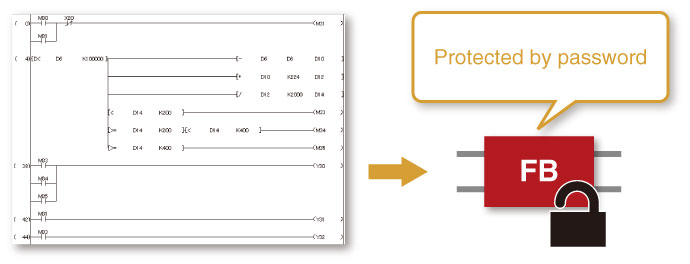

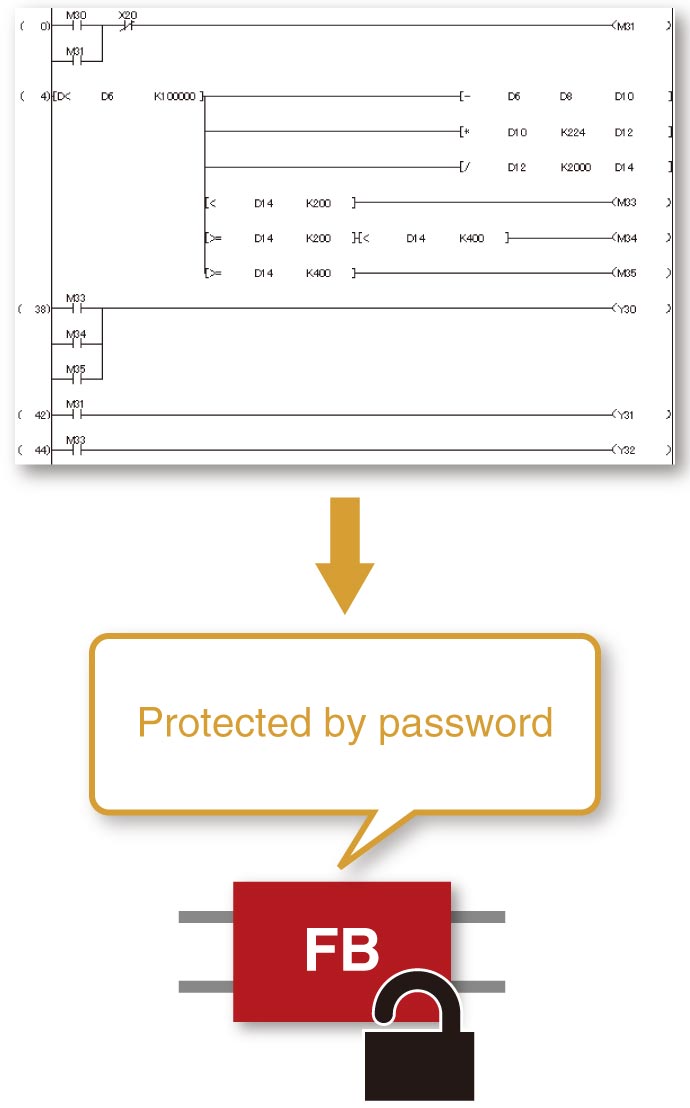

ข้อดีที่ 5 : ป้องกันการลักลอบนำไปใช้

การรวมส่วนสำคัญของโปรแกรมซีเควนซ์ที่มีองค์ความรู้เชิงเทคนิคเข้าเป็นชิ้นส่วน (FB) แล้วป้องกันด้วยรหัสผ่าน ช่วยป้องกันข้อมูลรั่วไหล

2 ไลบรารี FB ที่มีประโยชน์จากผู้ผลิตพันธมิตร

ไลบรารี FB คืออะไร?

ไลบรารี FB คือชุดรวมชิ้นส่วน FB ที่ใช้ในโปรเจ็กต์แบบ Simple Project ของ GX Works2

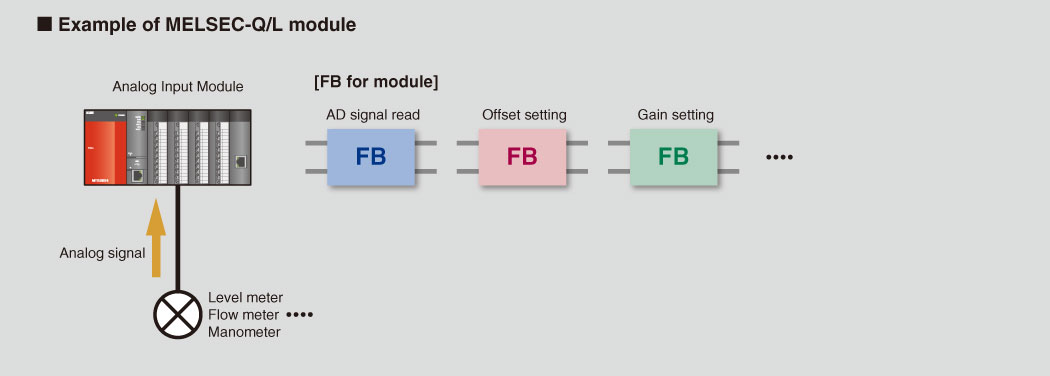

การใช้ FB เหล่านี้ช่วยให้ตั้งค่าและสั่งงานโมดูล MELSEC-Q/L รวมถึงผลิตภัณฑ์ของพันธมิตรได้

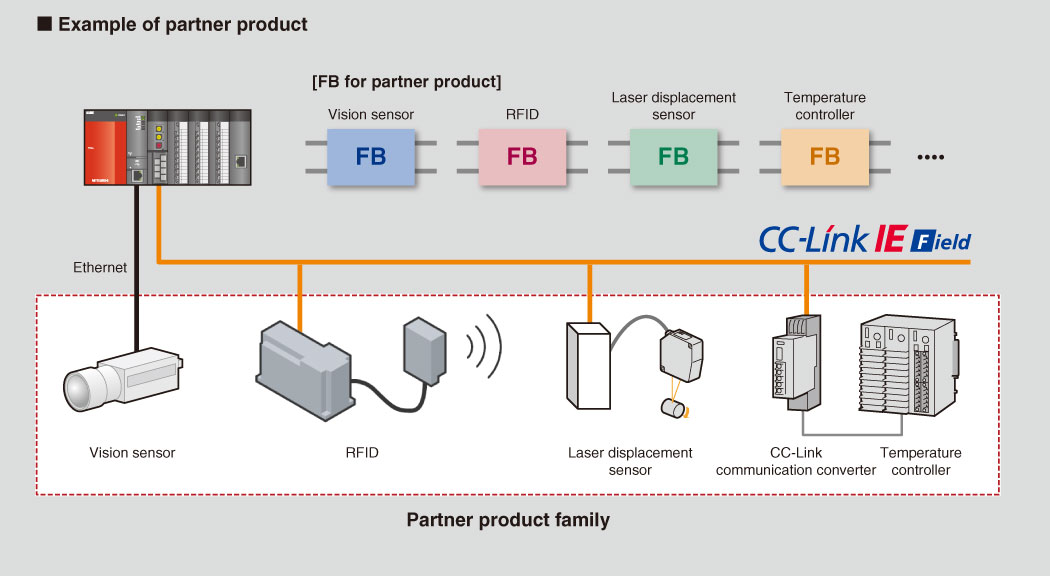

นอกจาก FB ที่สร้างขึ้นเองแล้ว ยังมีไลบรารี FB ที่มีประโยชน์จากพันธมิตรของเราให้เลือกใช้ รวมถึง FB สำหรับผลิตภัณฑ์ของพันธมิตร iQSS ด้วย
ปัจจุบัน MELSOFT Library มี FB มากกว่า 1,500 รายการจาก 14 บริษัท และมีแผนขยายเพิ่มขึ้นอย่างต่อเนื่อง

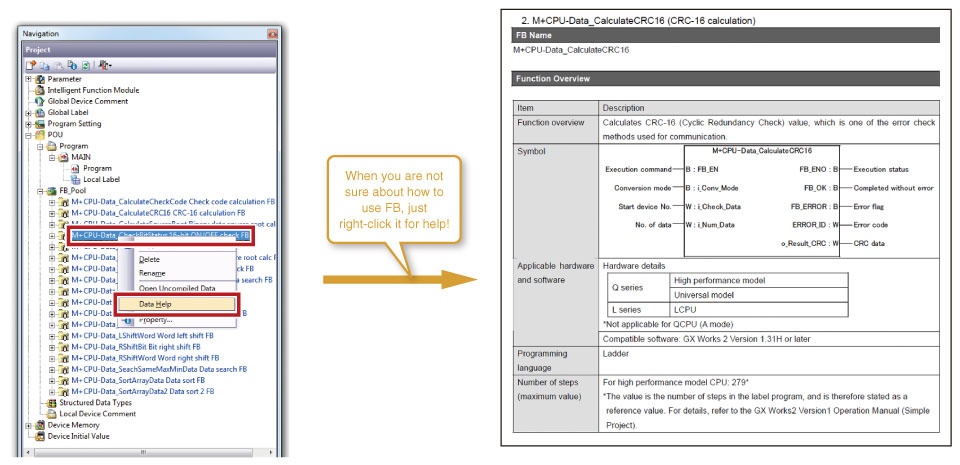

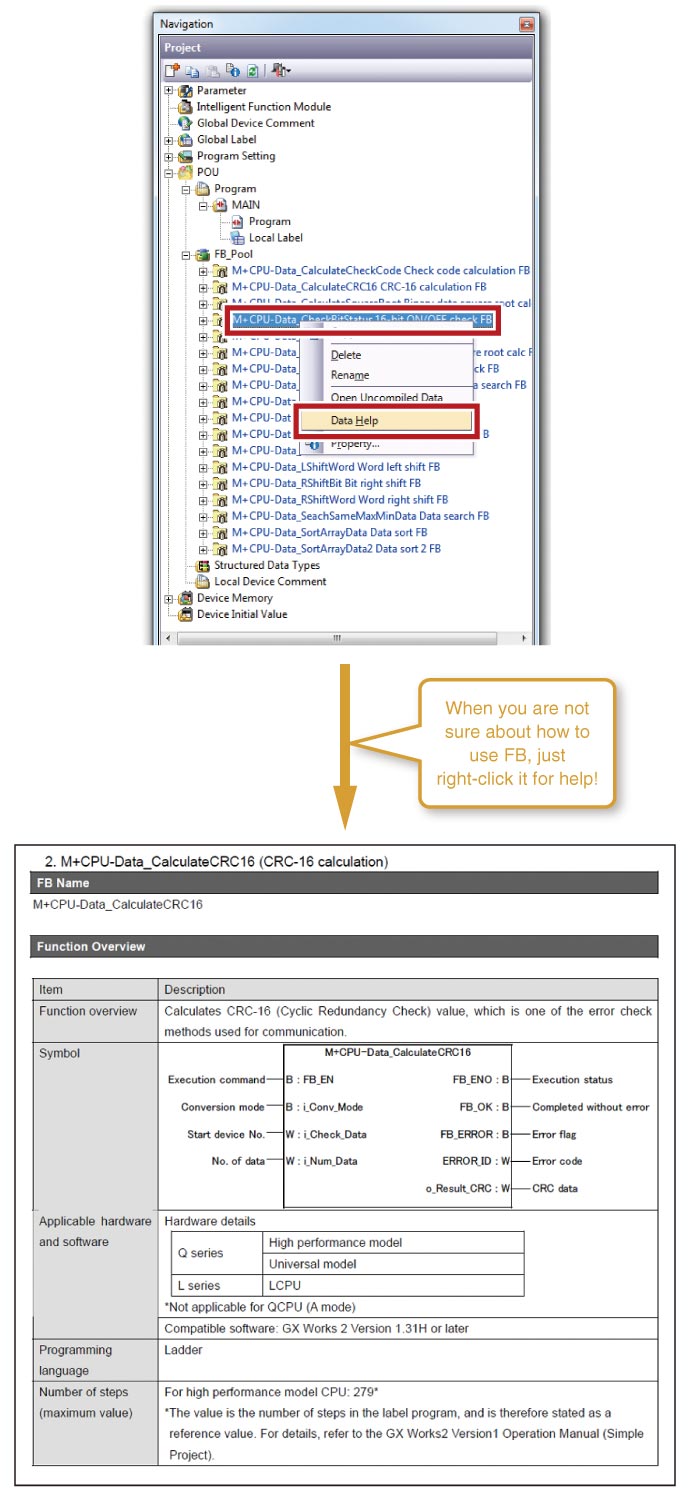

หากไม่แน่ใจว่าจะใช้ FB อย่างไร ให้คลิกขวาที่ FB นั้นใน Project List เพื่อแสดงข้อมูลช่วยเหลือ
