MELSEC iQ-F Series โมดูลส่วนขยาย Safety
- คุณสมบัติ
- ข้อมูลจำเพาะ
- มาตรฐาน
- ยุติการผลิต
Safety main module (โมดูลหลัก Safety)
| รายการ | จำนวน point รวม | Safety inputs | Safety outputs | Safety integrity level (SIL) | Performance level (PL) | Off delay time | โปรแกรมในตัว | ประเภทการเชื่อมต่อ | โมดูล CPU ที่รองรับ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FX5U | FX5UC | FX5UJ | FX5S | ||||||||||
|
FX5-SF-MU4T5 | 8 points | 4 points | 4 points | SIL3 (IEC 61508) | PL e (DIN EN ISO 13849-1) | 0 / 0.5 / 1 /1.5 / 2 / 2.5 / 3 / 3.5 / 4 / 5 s | 9 types | Spring clamp terminal block (เทอร์มินัลบล็อกแบบ spring clamp) | ○ |
*
○ |
○ | × |
- *เมื่อเชื่อมต่อกับ FX5UC ต้องใช้ FX5-CNV-IFC หรือ FX5-C1PS-5V
Safety expansion module (โมดูลขยาย Safety)
Safety input expansion module (โมดูลขยาย Safety input)
| รายการ | รวม No. of points | Safety inputs | Safety outputs | Safety integrity level (SIL) | Performance level (PL) | Off delay time | Built-in program | Connection type | CPU ที่รองรับ module *3 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FX5U | FX5UC | FX5UJ | FX5S | ||||||||||
|
FX5-SF-8DI4 | 8 points | 8 points | 0 points | SIL3 (IEC 61508) | PL e (DIN EN ISO 13849-1) | *1 |
*2
9 types |
Spring clamp terminal block (เทอร์มินัลบล็อกแบบ spring clamp) | ○ |
*4
○ |
○ | × |
- *1ตั้งค่า off delay time ที่ safety main module
- *2โปรแกรมในตัวสามารถตั้งค่าวิธีการเชื่อมต่อ logical path กับ safety main module สำหรับ INPUT A และ INPUT B แยกกันได้
- *3ต้องใช้ safety main module เพื่อเชื่อมต่อกับโมดูล CPU
- *4เมื่อเชื่อมต่อกับ FX5UC ต้องใช้ FX5-CNV-IFC หรือ FX5-C1PS-5V
แนวคิดระบบ

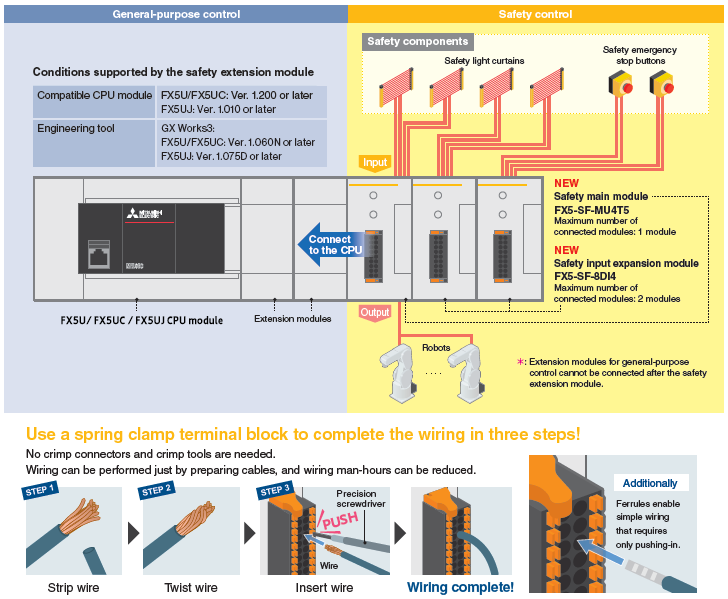

สร้างระบบได้ง่ายเพียงแค่เชื่อมต่อ Safety extension module
ติดตั้งระบบควบคุม Safety ได้ง่ายเพียงเชื่อมต่อ safety main module (FX5-SF-MU4T5) กับโมดูล FX5U/FX5UC/FX5UJ CPU ระบบเดียวนี้สามารถใช้ควบคุมทั้งแบบ general-purpose และการควบคุม Safety ได้ในคราวเดียว จึงไม่จำเป็นต้องเดินสายสำหรับการตรวจสอบสถานะ Safety (ซึ่งจำเป็นสำหรับ safety controller) หรือการเดินสายระหว่าง relay ในการสร้างระบบด้วย safety relay
นอกจากนี้ยังสามารถขยายจำนวน safety input ได้โดยการเชื่อมต่อ safety input expansion module (FX5-SF-8DI4)

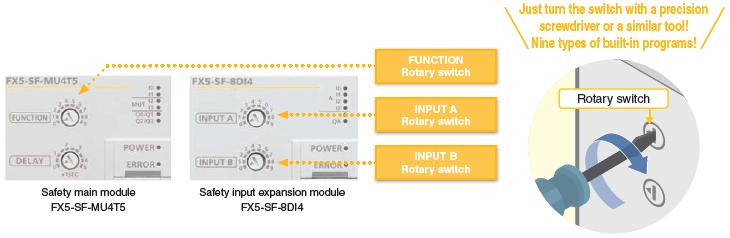

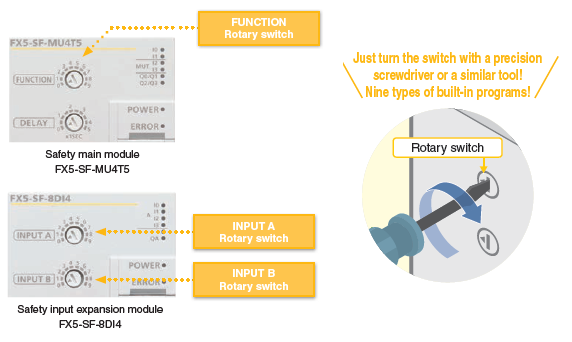

หมุน rotary switch เพื่อเลือกโปรแกรมในตัว
โมดูลส่วนขยาย Safety แต่ละรุ่นมีโปรแกรมในตัว 9 ประเภท ในการสร้างระบบควบคุม Safety เพียงใช้ rotary switch ที่ด้านหน้าของโมดูลเพื่อเลือกโปรแกรมในตัวที่ต้องการรัน
ซึ่งช่วยลดความจำเป็นในการเขียน sequence program สำหรับการควบคุม Safety

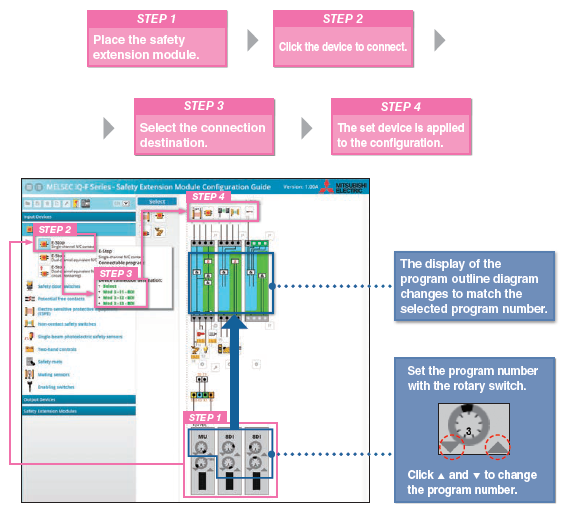

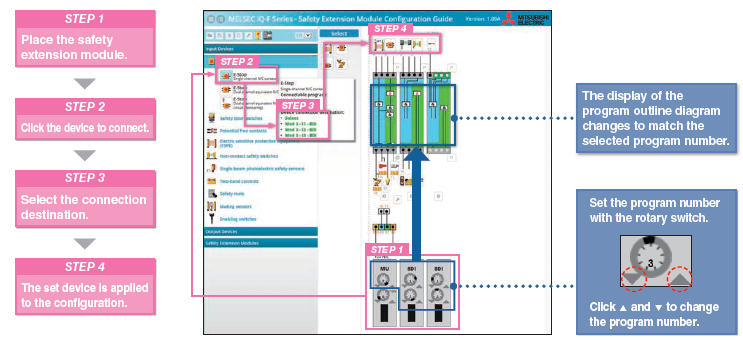

ใช้ Safety Extension Module Configuration Guide เพื่อทราบการเดินสายได้ทันที!
เราได้จัดทำ MELSEC iQ-F Series Safety Extension Module Configuration Guide เพื่อช่วยให้ผู้ใช้สามารถใช้งาน safety extension module ได้

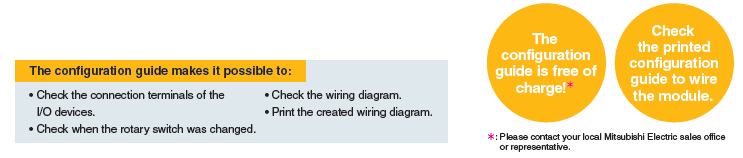

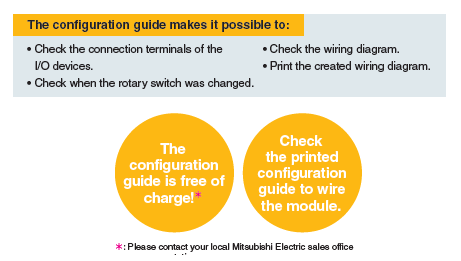

คู่มือการกำหนดค่านี้เป็นเครื่องมือสำหรับตรวจสอบการกำหนดค่าระบบ การตั้งค่า และการเดินสายของ safety extension module ได้อย่างง่ายดาย
MELSEC iQ-F Series ได้รับการพัฒนาและผลิตร่วมกับ SICK AG ซึ่งเป็นผู้จัดจำหน่ายโซลูชันด้าน Safety จากประเทศเยอรมนี
SICK ออกแบบและผลิตผลิตภัณฑ์ด้าน Safety ที่หลากหลาย ได้แก่ เซ็นเซอร์สำหรับอุตสาหกรรมและระบบระบุอัตโนมัติ
* ข้อมูลจำเพาะทั่วไปและเงื่อนไขการรับประกันผลิตภัณฑ์สำหรับผลิตภัณฑ์ร่วมแบรนด์อาจแตกต่างจากผลิตภัณฑ์ MELSEC ทั่วไป
สำหรับข้อมูลเพิ่มเติม โปรดดูคู่มือผลิตภัณฑ์ที่เกี่ยวข้อง หรือติดต่อสำนักงานขายหรือตัวแทน Mitsubishi Electric ในพื้นที่ของคุณ
SICK AG http://www.sick.com
