คุณสมบัติของผลิตภัณฑ์ ฟังก์ชันควบคุม G-code

การควบคุม G-code

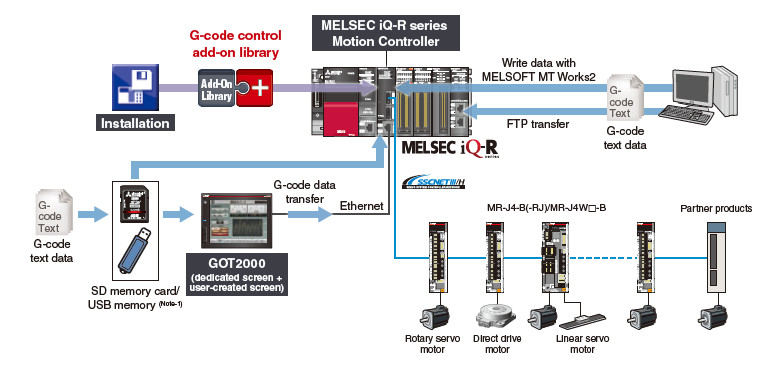

คุณสมบัติ

• แก้ไขโปรแกรม G-code บน GOT และส่งข้อมูลระหว่าง GOT กับ Motion CPU ได้
• ควบคุม G-code ได้สูงสุด 16 แกน (การอินเทอร์โพเลชันพร้อมกัน: สูงสุด 4 แกน)
• สลับระหว่างการควบคุมด้วย servo program และโปรแกรม G-code ได้
• สามารถผสานการควบคุม G-code กับฟังก์ชันอื่นใน Motion CPU เช่น โปรแกรม Motion SFC และการควบคุมแบบซิงโครนัส
• โปรแกรม G-code อยู่ในรูปแบบข้อความ จึงแก้ไขด้วย editor ทั่วไปได้
• ฟังก์ชัน FTP transfer ช่วยส่งข้อมูลผ่าน Ethernet interface module ที่รองรับ CC-Link IE

• (หมายเหตุ-1): เชื่อมต่อ USB memory ได้เฉพาะกับ GOT2000

แอปพลิเคชัน

การประมวลผลด้วยการชดเชยรัศมีเครื่องมือ

ประมวลผลไม้อัดได้อย่างแม่นยำ

การประมวลผลด้วยการชดเชยรัศมีเครื่องมือ

ลบครีบบนพื้นผิวออก

การประมวลผลด้วยการควบคุมแนวตั้งฉาก

ซีลขอบนอกด้วยความเร็วคงที่

[แอปพลิเคชัน]

• การประมวลผลโลหะ
• การประมวลผลไม้
• การประมวลผลพลาสติก
• การประมวลผลวัสดุอื่นๆ

ฟังก์ชัน

โอเวอร์ไรด์มุมอัตโนมัติ
ลดโหลดที่กระทำต่อเครื่องมือระหว่างตัดมุมด้านในด้วยการชะลออัตโนมัติ

การชดเชยรัศมีเครื่องมือ
ชดเชยเส้นทางเฉพาะตามปริมาณรัศมีเครื่องมือ

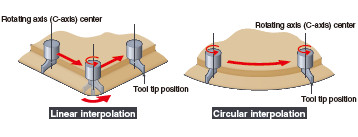

การควบคุมแนวตั้งฉาก
ควบคุมการหมุนของแกนหมุน (แกน C) ให้เครื่องมืออยู่ในทิศทางตั้งฉากเสมอ

สภาพแวดล้อมการพัฒนาโปรแกรม

แก้ไขโปรแกรม G-code ได้ด้วย editor ทั่วไป/GOT2000/การแปลงข้อมูล CAD

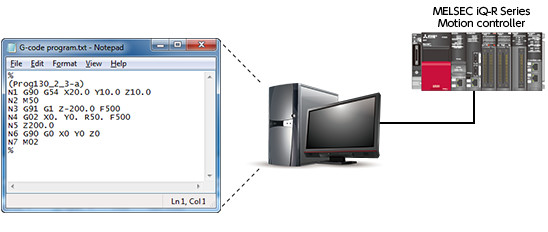

• สร้างโปรแกรม G-code ด้วย editor ทั่วไป
  โปรแกรม G-code สร้างในรูปแบบข้อความ
  ใช้ editor ทั่วไปเพื่อสร้างโปรแกรมใหม่หรือแก้ไขโปรแกรมได้

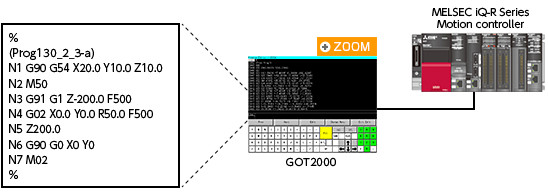

• แก้ไขโปรแกรม G-code บน GOT2000
  แก้ไขโปรแกรม G-code บน GOT ได้โดยไม่ต้องใช้คอมพิวเตอร์ส่วนบุคคล

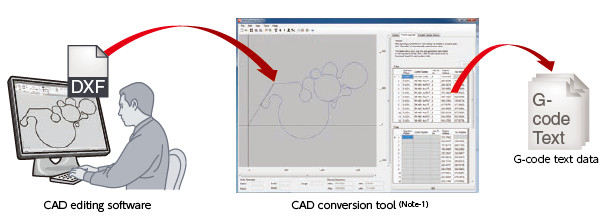

• แปลงข้อมูล CAD เป็น G-code
  แปลงข้อมูล CAD รูปแบบ DXF เป็นโปรแกรม G-code แล้วส่งออกโปรแกรมเป็นข้อมูลข้อความ G-code

• (หมายเหตุ-1): ติดต่อสำนักงานขายใกล้บ้านท่านเพื่อขอ CAD conversion tool
   นอกจากการแปลงแล้ว ยังสามารถเปลี่ยนลำดับการวาดได้ หากต้องการแก้ไขข้อมูล CAD ต้องใช้ซอฟต์แวร์แก้ไข CAD

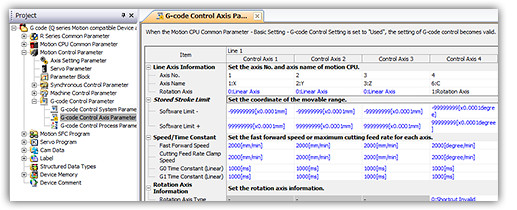

พารามิเตอร์

ตั้งค่า "พารามิเตอร์แกนควบคุม G-code" เพื่อเรียกใช้การควบคุม G-code
พารามิเตอร์นี้มีรายการตั้งค่า เช่น:

• ชื่อแกน (เลือกจาก X, Y, Z, A, B, C, U, V หรือ W)
• การเลือกแกนเชิงเส้นหรือแกนหมุน
• ความเร็วเดินหน้าเร็ว

การผสานการควบคุม G-code กับการควบคุมแบบซิงโครนัส

วิถีด้วยการควบคุม G-code เท่านั้น

วิถีด้วยการควบคุม G-code + แกนสายพาน

แกนควบคุม G-code สามารถวาดวงกลมจริงบนชิ้นงานได้ เพราะวิถีที่วาดจะคำนึงถึงปริมาณการเคลื่อนที่ของแกนสายพาน

รายการ G-code

ไลบรารีเสริมสำหรับซอฟต์แวร์ระบบปฏิบัติการ

• (หมายเหตุ-1): ติดต่อสำนักงานขายใกล้บ้านท่านเพื่อขอ G-code Control Add-on Library
• (หมายเหตุ-2): หากต้องการใบอนุญาตมากกว่า 50 รายการ โปรดติดต่อสำนักงานขายในพื้นที่
