คุณสมบัติของผลิตภัณฑ์ Servo System Controller
Servo System Controller

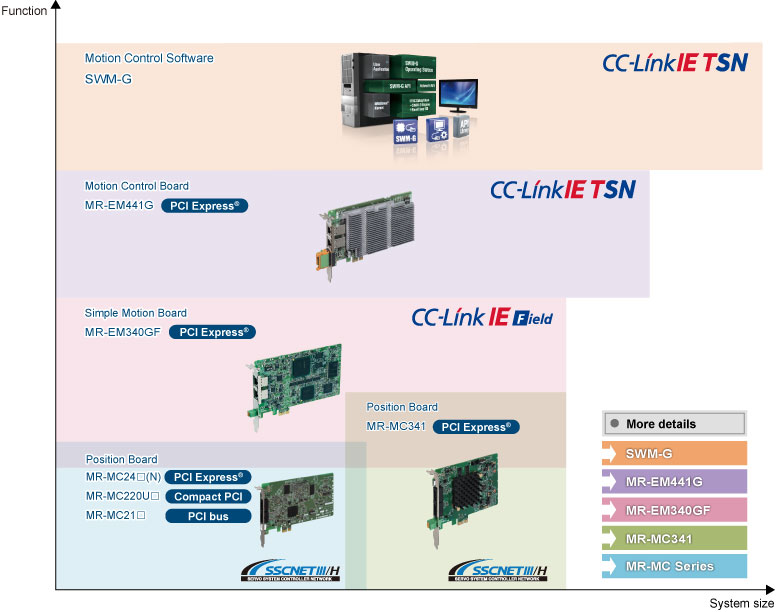

ไลน์อัปที่รองรับขนาดระบบและการใช้งานได้หลากหลาย

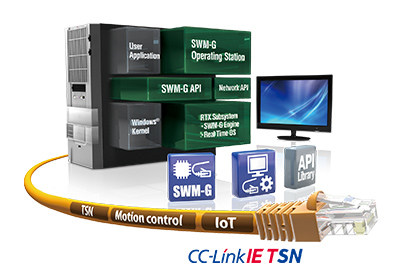

การควบคุม Motion ที่ครอบคลุม
[ซอฟต์แวร์ควบคุมการเคลื่อนที่]
เมื่อติดตั้งบนคอมพิวเตอร์ส่วนบุคคล ซอฟต์แวร์ควบคุมการเคลื่อนที่ SWM-G สามารถควบคุม Motion และเครือข่ายได้
เมื่อใช้ร่วมกับ servo amplifier ที่รองรับ CC-Link IE TSN คอนโทรลเลอร์จะให้ระบบ servo สมรรถนะสูง
[บอร์ดควบคุมการเคลื่อนที่] MR-EM441G
เมื่อเชื่อมต่อกับสล็อตขยาย PCI Express ® ของคอมพิวเตอร์อุตสาหกรรม MR-EM441G จะควบคุม Motion ได้อย่างรวดเร็วและแม่นยำ
[Simple Motion Board] MR-EM340GF
MR-EM340GF ที่ติดตั้งในคอมพิวเตอร์ส่วนบุคคลซึ่งรองรับ PCI Express ® สามารถควบคุม Motion ได้หลายประเภท เช่น การกำหนดตำแหน่ง การควบคุมแบบซิงโครนัส และการควบคุมความเร็ว-แรงบิด
[Positioning Board] MR-MC341, MR-MC200 Series
MR-MC341 และ MR-MC200 Series เป็นคอนโทรลเลอร์แบบบอร์ดสำหรับควบคุม servo amplifiers ที่รองรับ SSCNET III/H ใน MELSERVO-J5 (หมายเหตุ-1)/MELSERVO-J4 Series ผ่าน user program คอนโทรลเลอร์รองรับการควบคุมการกำหนดตำแหน่ง, interface mode และ Tightening & Press-fit Control
- (หมายเหตุ-1): รองรับเฉพาะ MR-MC341/MR-MC24□N

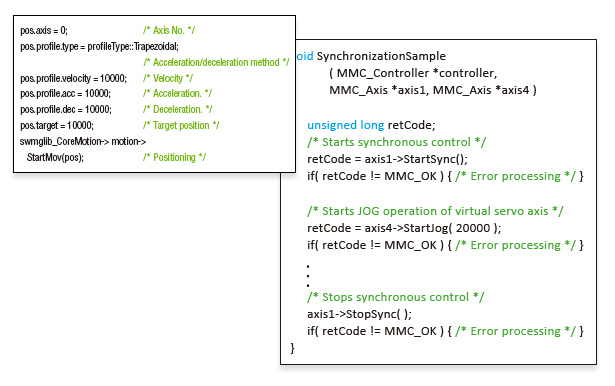

การเขียนโปรแกรม
ตัวอย่างฟังก์ชัน
[ซอฟต์แวร์ควบคุมการเคลื่อนที่] SWM-G
ควบคุม Motion ความแม่นยำสูงด้วยซอฟต์แวร์ผ่าน CC-Link IE TSN
- การอินเทอร์โพเลชันเชิงเส้น
- การเร่ง/ชะลอแบบ Jerk
- Touch probe (การตรวจจับมาร์ก)
- การควบคุมแบบซิงโครนัส (tandem drive)
- กลับตำแหน่งโฮมแบบ Gantry
- เปลี่ยนตำแหน่งเป้าหมาย
- Triggered motion
- Hot connect (ตัดการเชื่อมต่อ/เชื่อมต่อใหม่)
- การตรวจสอบข้อมูล servo
- เอาต์พุตซิงโครนัสตามตำแหน่ง
[บอร์ดควบคุมการเคลื่อนที่] MR-EM441G
การควบคุม Motion ความเร็วสูงในสภาพแวดล้อมคอมพิวเตอร์อุตสาหกรรมผ่านเครือข่าย CC-Link IE TSN
- การอินเทอร์โพเลชันเชิงเส้น
- การอินเทอร์โพเลชันวงกลม
- การเร่ง/ชะลอแบบ Jerk
- เริ่มแกนอื่น
- การทำงานแบบ Tandem
- การควบคุมแรงดัน
- การทำงานต่อเนื่องไปยังการควบคุมแรงบิด
- เปลี่ยนตำแหน่งเป้าหมาย
- อินเทอร์รัพท์ตำแหน่งผ่าน
- การตรวจสอบข้อมูล servo
- ระบบตำแหน่งสัมบูรณ์
[Simple Motion Board] MR-EM340GF
รองรับการควบคุม Motion ได้หลายประเภทในสภาพแวดล้อม PC ผ่าน CC-Link IE
- การสร้าง cam อัตโนมัติ
- การตรวจจับมาร์ก
- การตรวจสอบข้อมูล servo
- ระบบตำแหน่งสัมบูรณ์
- ฟังก์ชันป้อนระยะไม่จำกัด
- เปลี่ยนตำแหน่งเป้าหมาย
- ประวัติเหตุการณ์
- ออสซิลโลสโคปดิจิทัล
- การควบคุมโดยตรง
[Positioning Board] MR-MC341, MR-MC200 Series
รองรับการควบคุมการกำหนดตำแหน่งที่ตอบสนองสูง
- การอินเทอร์โพเลชันเชิงเส้น
- การเร่ง/ชะลอแบบ Jerk
- ฟิลเตอร์คำสั่งลดการสั่นสะเทือน
- ระบบตำแหน่งสัมบูรณ์
- การทำงานแบบ Tandem
- เปลี่ยนตำแหน่งเป้าหมาย
- เริ่มแกนอื่น
- อินเทอร์รัพท์ตำแหน่งผ่าน
- โหมดอินเทอร์เฟซ
