MR-MV200
คุณสมบัติ

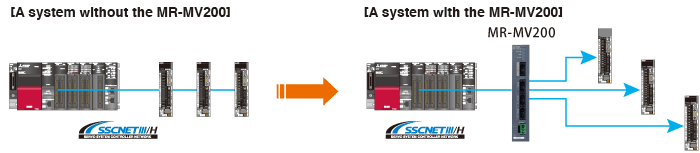

แยกสายสื่อสาร SSCNETIII/H เส้นเดียวออกเป็นสามทิศทาง
MR-MV200 สามารถแยกสายเครือข่าย SSCNETIII/H เส้นเดียวออกเป็นสามทิศทางได้ จึงกระจาย servo amplifiers MELSERVO-J4 Series สมรรถนะสูงพร้อมจัดวางสายได้อย่างยืดหยุ่น
- นำ MR-MV200 มาใช้ได้เพียงเปลี่ยนการเดินสายบางส่วน โดยไม่ต้องตั้งค่าใหม่
- ใช้ Optical Hub Unit นี้เพื่อเดินสายระยะไกลขึ้นได้

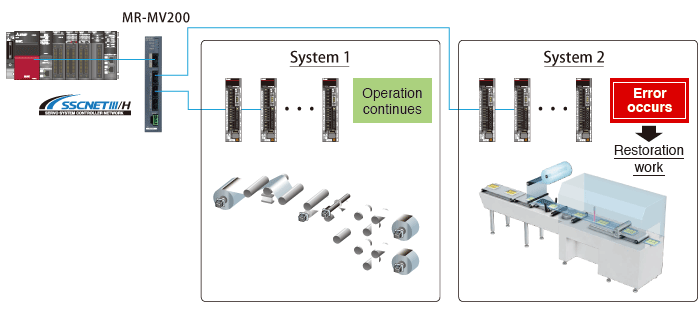

ลดเวลาฟื้นฟูระบบด้วยการปิดไฟเฉพาะ servo amplifiers ที่ต้องการ
เมื่อกระจาย servo amplifiers ด้วย MR-MV200 จะสามารถปิด servo amplifiers แยกอิสระได้โดยไม่กระทบ servo amplifiers อื่นที่เชื่อมต่อกับสายแยกคนละเส้น การปิดเฉพาะ servo amplifier ที่เกิดข้อผิดพลาดช่วยลดเวลาฟื้นฟูได้อย่างมาก
โทโพโลยี
Optical Hub Unit รองรับโทโพโลยีที่ยืดหยุ่นยิ่งขึ้น เช่น star, line, cascade หรือการผสมผสานรูปแบบเหล่านี้

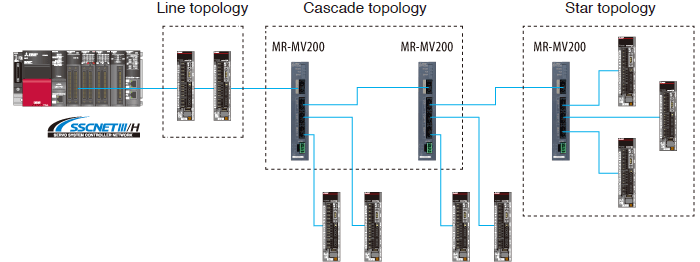

● ตัวอย่างโทโพโลยี
สามารถผสมผสานโทโพโลยีหลายรูปแบบเพื่อจัดวางสายให้เหมาะกับแอปพลิเคชัน
คอนโทรลเลอร์ที่รองรับ
[คอนโทรลเลอร์การเคลื่อนที่]
- MELSEC iQ-R Series: R64MTCPU, R32MTCPU, R16MTCPU
- MELSEC-Q Series: Q173DSCPU, Q172DSCPU, Q170MSCPU, Q170MSCPU-S1
[โมดูล Simple Motion]
- MELSEC iQ-R Series: RD77MS16, RD77MS8, RD77MS4
- (หมายเหตุ): เมื่อนำ optical hub unit มาใช้ โปรดตรวจสอบเวอร์ชันซอฟต์แวร์ระบบปฏิบัติการของคอนโทรลเลอร์การเคลื่อนที่
ดูรายละเอียดได้จากคู่มือของแต่ละผลิตภัณฑ์
- (หมายเหตุ): เมื่อนำ optical hub unit มาใช้ โปรดยืนยันว่าเลือก “SSCNETIII/H” ในการตั้งค่าระบบแล้ว
รายการฟังก์ชัน
| Optical Hub Unit | ||
|---|---|---|
| MR-MV200 | ||
| แหล่งจ่ายไฟอินพุต | แรงดันอินพุต [V] | 21.6 ถึง 26.4 VDC (24 VDC±10%) |
| กระแสอินพุต [A] | 0.2 | |
| กำลังไฟฟ้าที่ใช้ [W] | 4.8 | |
| มวล [kg] | 0.2 | |
| วิธีติดตั้ง | ติดตั้งกับแผงควบคุมโดยตรงหรือใช้ราง DIN | |
| ความยาวสายเคเบิล [m(ft.)] | สูงสุด 100 (328.08) | |
| จำนวน Optical Hub Unit | สูงสุด 16 ยูนิต/line | |
| servo amplifiers ที่เชื่อมต่อได้ | MR-J4-B(-RJ), MR-J4W2-B, MR-J4W3-B | |
| จำนวน servo amplifiers (หมายเหตุ-1) | สูงสุด 16 แกน/line | |
| ขนาดภายนอก [mm(inch)] | 168 (6.61) (H)×30 (1.18) (W)×100 (3.94) (D) | |
- (หมายเหตุ-1): MR-J4-B, MR-J4W2-B และ MR-J4W3-B เป็น servo amplifier แบบ 1 แกน, 2 แกน และ 3 แกน ตามลำดับ
