รองรับการใช้งานหลากหลาย

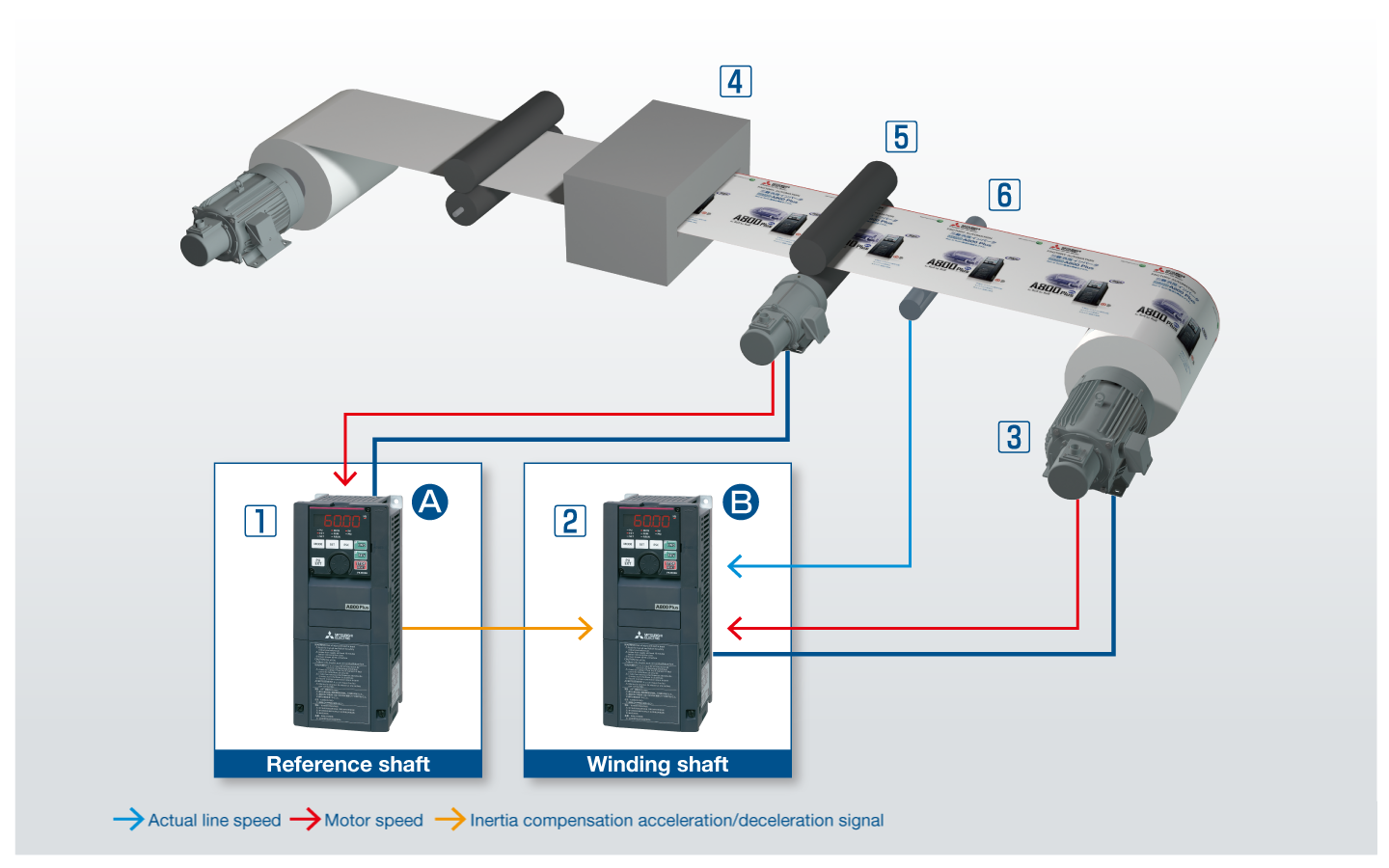

อินเวอร์เตอร์ FR-A800-R2R มีฟังก์ชันควบคุม 4 รูปแบบ รองรับระบบงานหลากหลาย เช่น การม้วน/คลายม้วนในเครื่องดึงลวดและเครื่องพิมพ์

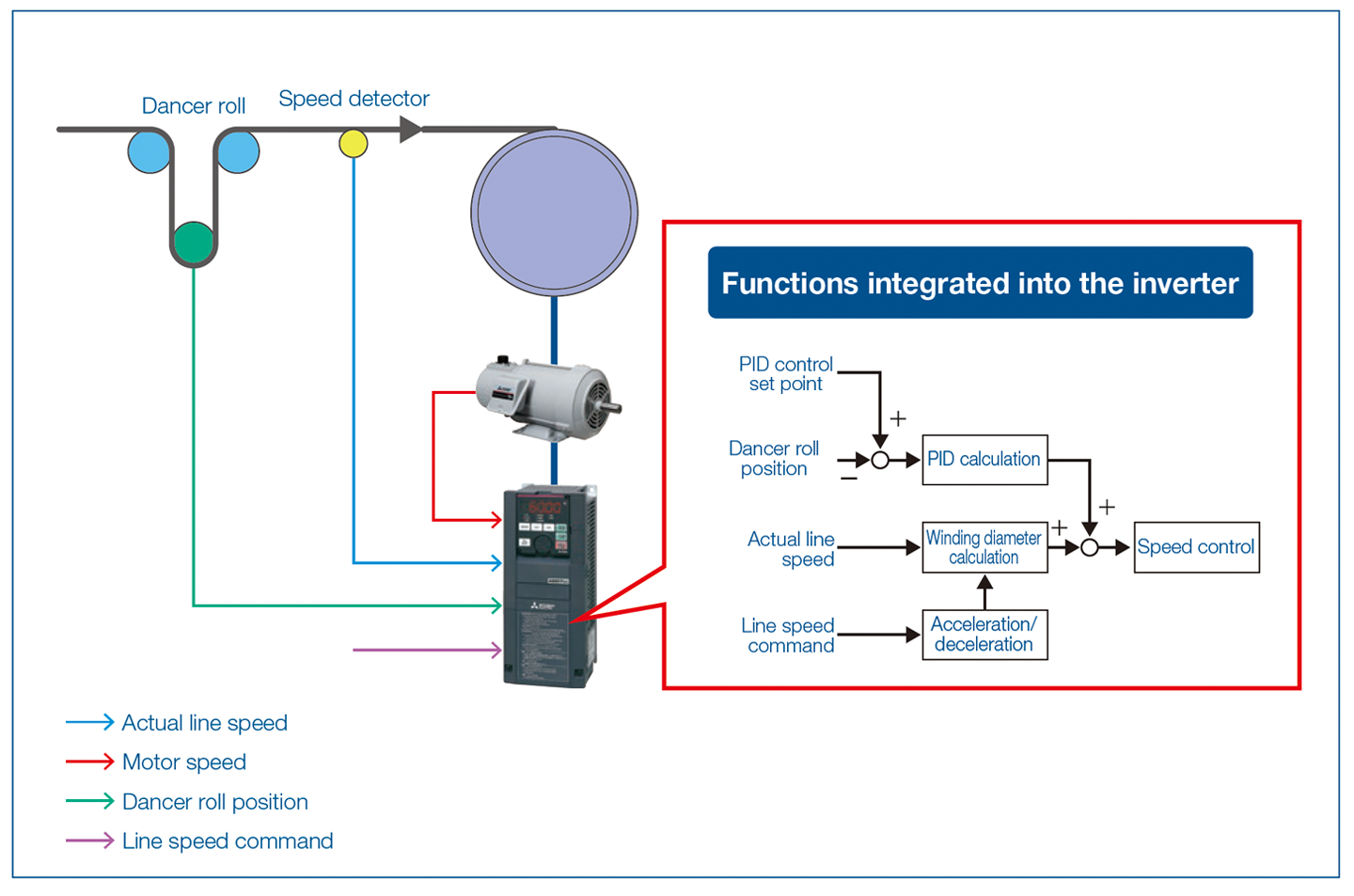

ในการควบคุมความเร็วด้วยสัญญาณป้อนกลับจาก dancer ระบบจะควบคุมความเร็วเพื่อรักษาแรงตึงบนชิ้นงาน (แกนม้วน/คลายม้วน) ให้คงที่ โดยใช้ข้อมูลตำแหน่ง dancer roller และความเร็วสายการผลิต
การควบคุม PID และการคำนวณเส้นผ่านศูนย์กลางม้วนภายในอินเวอร์เตอร์ช่วยให้ควบคุมความเร็วได้เสถียรยิ่งขึ้น

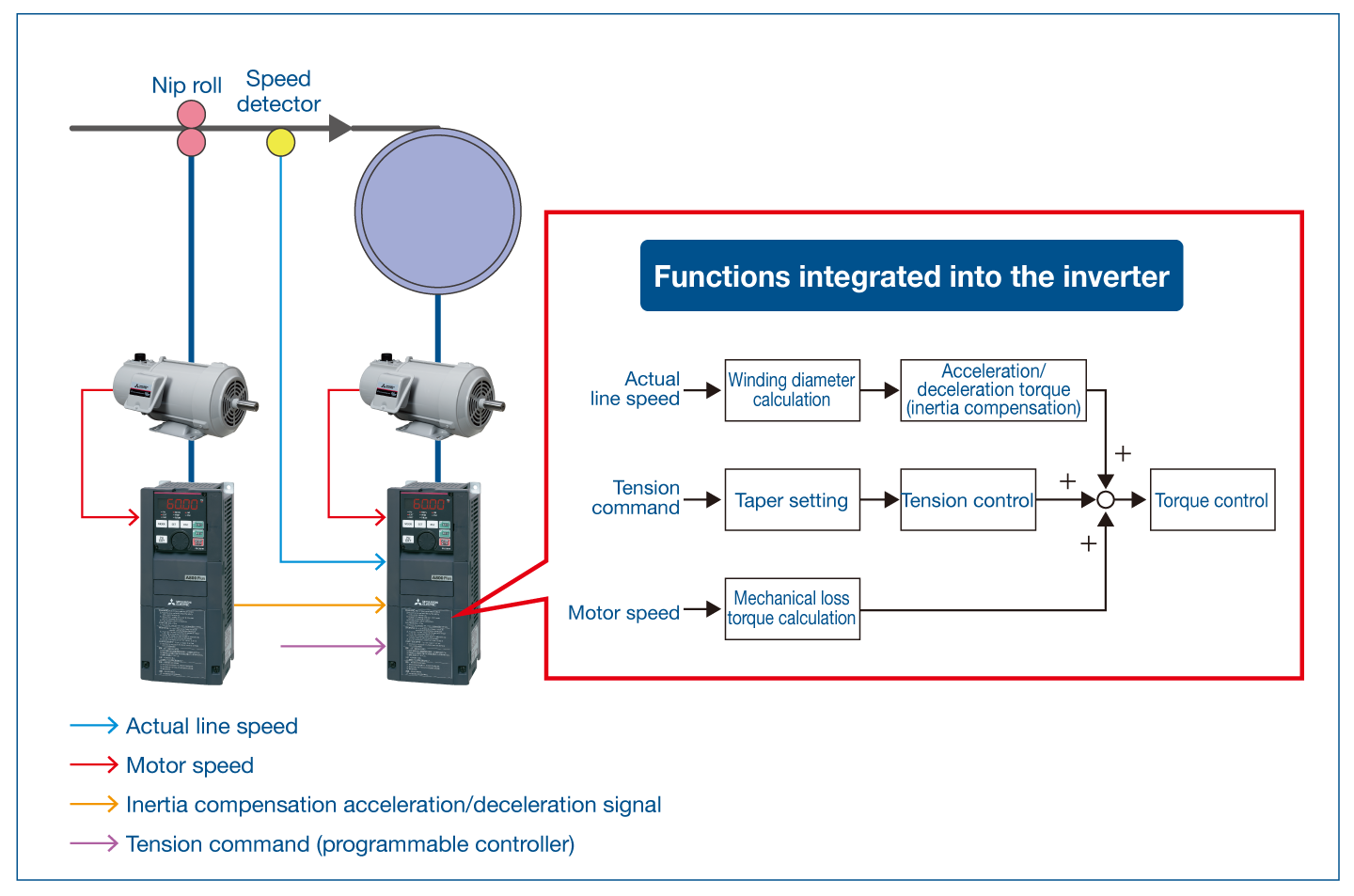

ส่วนการควบคุมความเร็วด้วยสัญญาณป้อนกลับจากเซนเซอร์แรงตึง จะใช้สัญญาณป้อนกลับจากเซนเซอร์แรงตึงแทนตำแหน่ง dancer roller เพื่อรักษาแรงตึงให้คงที่

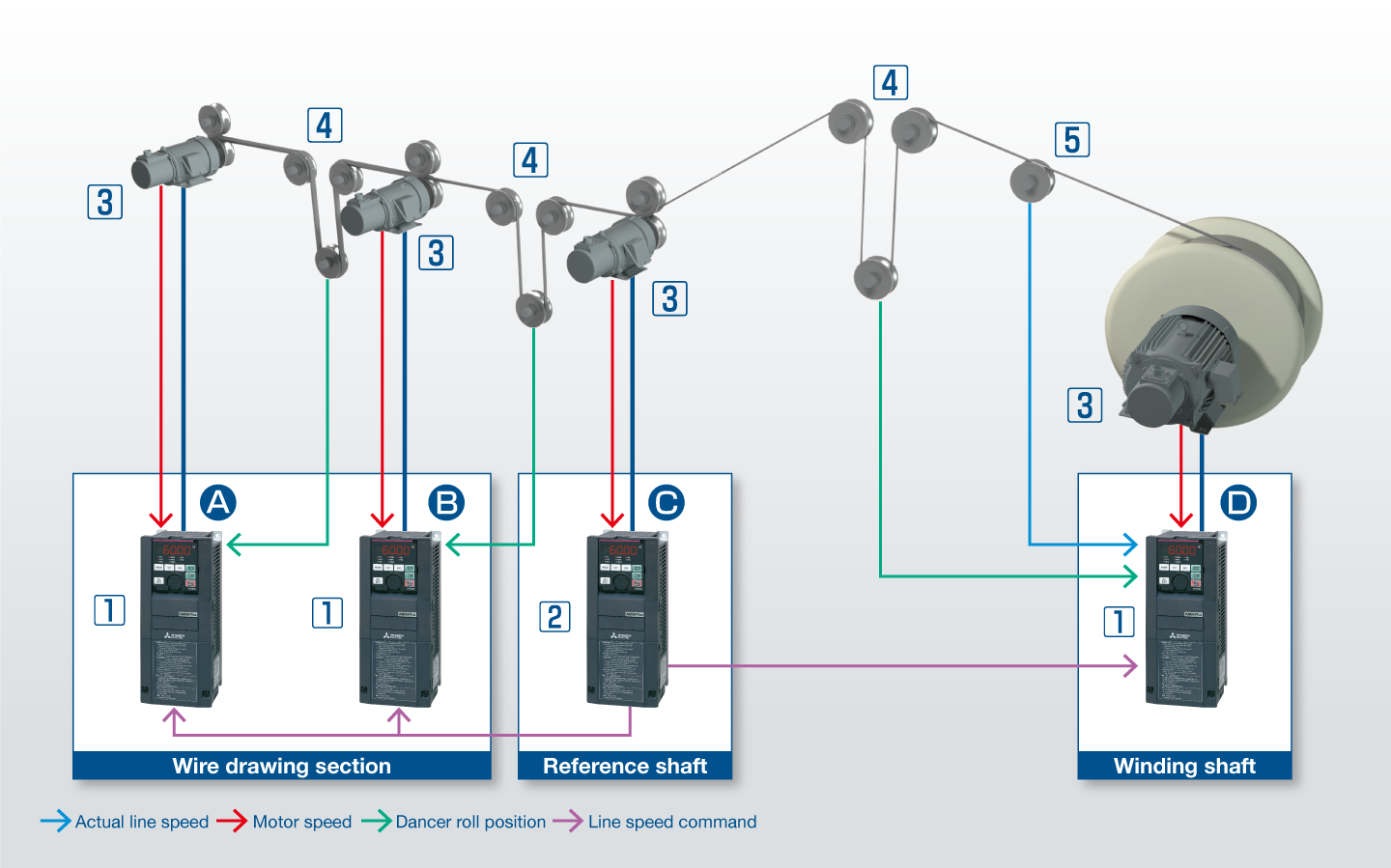

ตัวอย่างการควบคุมความเร็วด้วยสัญญาณป้อนกลับจาก dancer
เครื่องดึงลวด
การควบคุมความเร็วด้วยสัญญาณป้อนกลับจาก dancer
ฟังก์ชันนี้เหมาะสำหรับการม้วนในเครื่องดึงลวด และรองรับการม้วนความเร็วสูงสำหรับโหลดที่มีความเฉื่อยสูง
ส่วนดึงลวดจะดึงลวดด้วยความเร็วคงที่เพื่อให้ลวดบางลง สำหรับแกนม้วน อินเวอร์เตอร์จะควบคุมความเร็วด้วยสัญญาณป้อนกลับจาก dancer เพื่อรักษาตำแหน่ง dancer roller ทำให้ม้วนด้วยแรงตึงคงที่
นอกจากนี้ ฟังก์ชันคำนวณเส้นผ่านศูนย์กลางม้วนยังช่วยรักษาความเร็วรอบวงของรีลม้วนให้คงที่
บางระบบต้องใช้อุปกรณ์ต่อพ่วง เช่น ออปชันคืนพลังงาน
- 1 อินเวอร์เตอร์ FR-A800-R2R（ติดตั้ง FR-A8AP *1）
-
2
อินเวอร์เตอร์ FR-A800-R2R
（ติดตั้ง FR-A8AP *1 และ FR-A8AZ *2） - 3 มอเตอร์พร้อมเอนโค้ดเดอร์ SF-PR-SC
- 4 dancer roller
- 5 ตัวตรวจจับความเร็ว
ผลิตภัณฑ์ในวงเล็บเป็นออปชัน Plug-in
- *1ใช้สำหรับการควบคุมเวกเตอร์
- *2ใช้สำหรับเอาต์พุตความเร็วสายการผลิต
■ ฟังก์ชันที่เกี่ยวข้อง
การควบคุมความเร็วด้วยสัญญาณป้อนกลับจาก dancer
A
B
D
ควบคุมความเร็วหมุนของแกนคลายม้วนให้ตำแหน่ง dancer roller คงที่ จึงรักษาแรงตึงของลวดให้คงที่
ฟังก์ชันคำนวณเส้นผ่านศูนย์กลางม้วน D
คำนวณเส้นผ่านศูนย์กลางของแกนม้วนเพื่อรักษาความเร็วรอบวงให้คงที่ และช่วยลดการฮันติงในการควบคุม dancer roller
การคำนวณเส้นผ่านศูนย์กลางม้วนเริ่มต้น D
คำนวณเส้นผ่านศูนย์กลางม้วนปัจจุบันจากการเคลื่อนที่ของ dancer roller เมื่อเริ่มจากตำแหน่งขีดจำกัดล่างไปยังตำแหน่งเป้าหมาย
การชดเชยค่าอัตราขยายตามสัดส่วน
ของการควบคุมความเร็ว D
การปรับค่าอัตราขยายตามสัดส่วนของการควบคุมความเร็วตามเส้นผ่านศูนย์กลางม้วน ช่วยรักษาระดับการตอบสนองให้คงที่
การปรับจูน PI gain ของแรงตึง
A
B
D
การปรับ PI gain ของแรงตึงโดยอัตโนมัติช่วยลดเวลาที่ใช้ปรับแต่งได้อย่างมาก ทุกคนจึงเริ่มต้นระบบได้ง่าย
