เริ่มต้นระบบและปรับแต่งได้ง่าย
ใช้พารามิเตอร์ปรับแต่งเครื่องจักรให้เหมาะกับงานได้ จึงช่วยให้เริ่มต้นและปรับแต่งระบบได้สะดวก
ก่อนปรับปรุง
การควบคุม dancer ต้องตั้งค่าและปรับอุปกรณ์หลายชิ้นรวมถึงคอนโทรลเลอร์ ทำให้ใช้เวลาเริ่มต้นระบบนาน
ก่อนปรับปรุง
มีข้อกังวลเรื่องความเข้ากันได้กับระบบเดิม

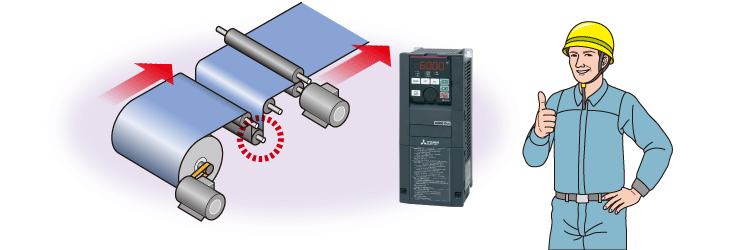

หลังปรับปรุง
- อินเวอร์เตอร์เพียงเครื่องเดียวควบคุมตำแหน่ง dancer roller ที่ซับซ้อนได้ด้วยการตั้งค่าพารามิเตอร์
- เมื่อตั้งค่าข้อมูลจำเพาะของเครื่องจักรแล้ว ระบบจะควบคุมได้อย่างเหมาะสมตามระบบและลักษณะงาน
- เลือกวิธีอินพุตสัญญาณแอนะล็อก/พัลส์ได้ตามต้องการ และรองรับอินพุตผ่านการสื่อสาร
- การควบคุม PID ช่วยให้ควบคุมงานที่ซับซ้อนได้ง่ายด้วยอินเวอร์เตอร์เพียงเครื่องเดียว
- การปรับ PI gain ของแรงตึงโดยอัตโนมัติช่วยให้เริ่มต้นระบบได้ง่าย (การปรับจูน PI gain ของแรงตึง)
ตัวอย่างขั้นตอนการเริ่มต้นระบบ
ขั้นตอนต่อไปนี้เป็นตัวอย่างการตั้งค่าพารามิเตอร์สำหรับการควบคุมความเร็วด้วยสัญญาณป้อนกลับจาก dancer
ตั้งค่าให้เหมาะกับชนิดมอเตอร์และวิธีควบคุม

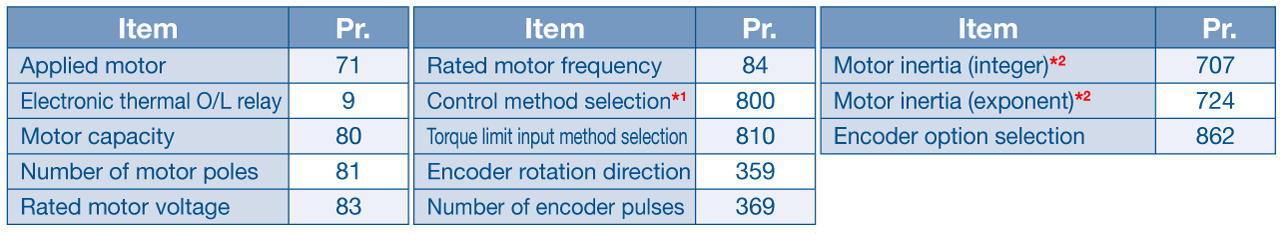

การตั้งค่าพารามิเตอร์พื้นฐานและการเลือกวิธีควบคุม
ตั้งค่าพารามิเตอร์แต่ละรายการตามวิธีควบคุมและชนิดมอเตอร์
(ต้องปรับอัตราขยายของการควบคุมความเร็วหรือทำ auto tuning แบบออฟไลน์ ตามวิธีควบคุม)
- *1สำหรับวิธีควบคุม ขอแนะนำให้ใช้การควบคุมเวกเตอร์
-
*2ต้องตั้งค่าสำหรับมอเตอร์ที่ไม่ใช่มอเตอร์ Mitsubishi Electric
(มอเตอร์ SF-PR, SF-JR, SF-HR, SF-JRCA, SF-HRCA หรือ SF-V5RU (1500 r/min series))
ตั้งค่าข้อมูลจำเพาะของเครื่องจักร

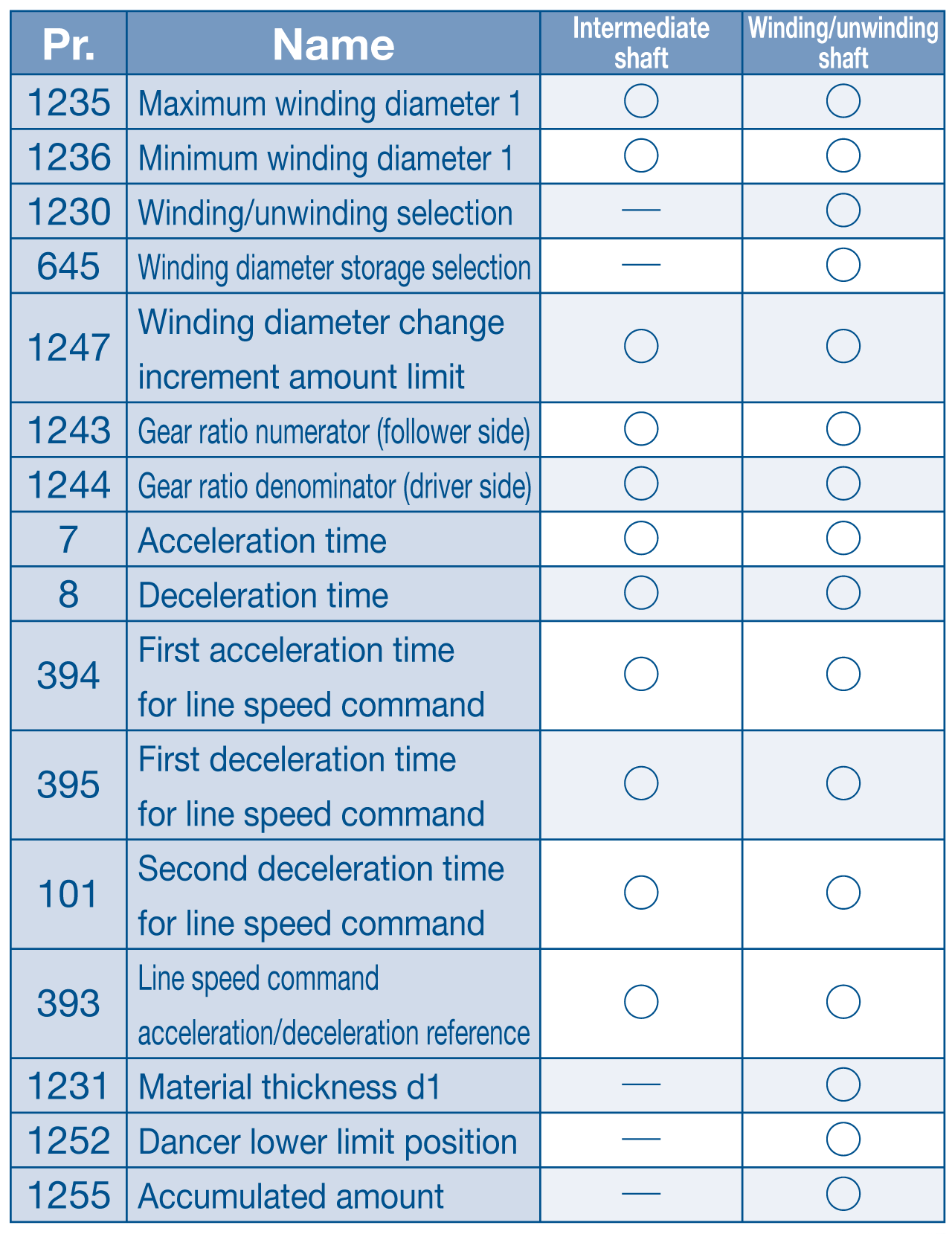

การตั้งค่าข้อมูลจำเพาะของเครื่องจักร
ตั้งค่าข้อมูลจำเพาะของเครื่องจักรให้เหมาะกับงาน

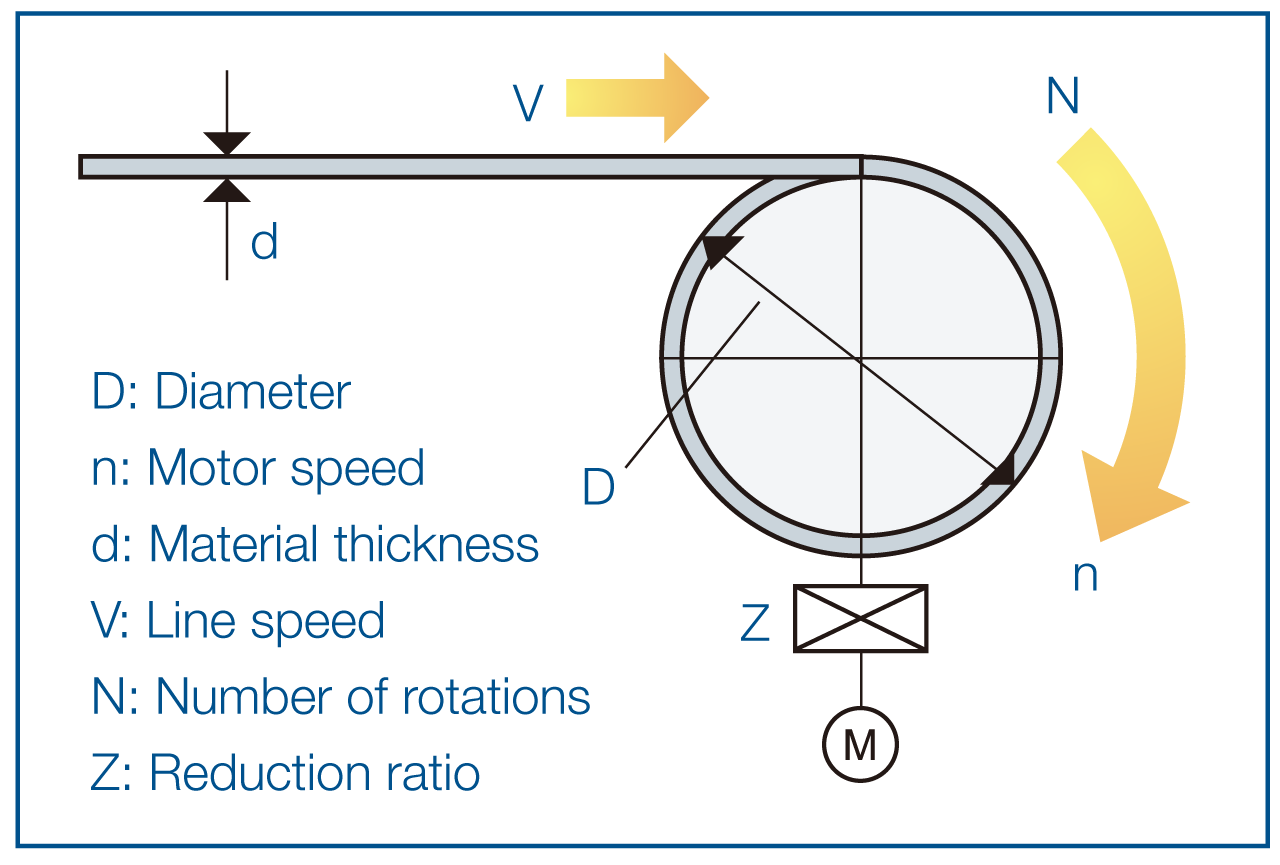

เพิ่มความแม่นยำในการควบคุมด้วยการคำนวณเส้นผ่านศูนย์กลางม้วน
การคำนวณเส้นผ่านศูนย์กลางของแกนม้วน/คลายม้วนช่วยปรับแรงตึงให้เหมาะสมอยู่เสมอ แม้แรงตึงจะเปลี่ยนตามเส้นผ่านศูนย์กลางม้วน
เลือกวิธีอินพุตและฟังก์ชันเทอร์มินอลอินพุตสำหรับคำสั่งความเร็วสายการผลิต
การเลือกวิธีอินพุตสำหรับคำสั่งความเร็วสายการผลิต สัญญาณ dancer และความเร็วจริงของสายการผลิต
เลือกวิธีอินพุตคำสั่งความเร็วสายการผลิตได้จากอินพุตแอนะล็อกผ่านเทอร์มินอล (2, 4, 1, 6 เป็นต้น) อินพุตชุดพัลส์เฟสเดียว อินพุตพัลส์เอนโค้ดเดอร์ และอินพุตผ่านการสื่อสาร (CC-Link IE Field Network, DeviceNet™, PROFIBUS-DPV0 เป็นต้น)
ตั้งค่าพารามิเตอร์เพื่อควบคุม dancer roller และปรับ PI gain ของแรงตึง

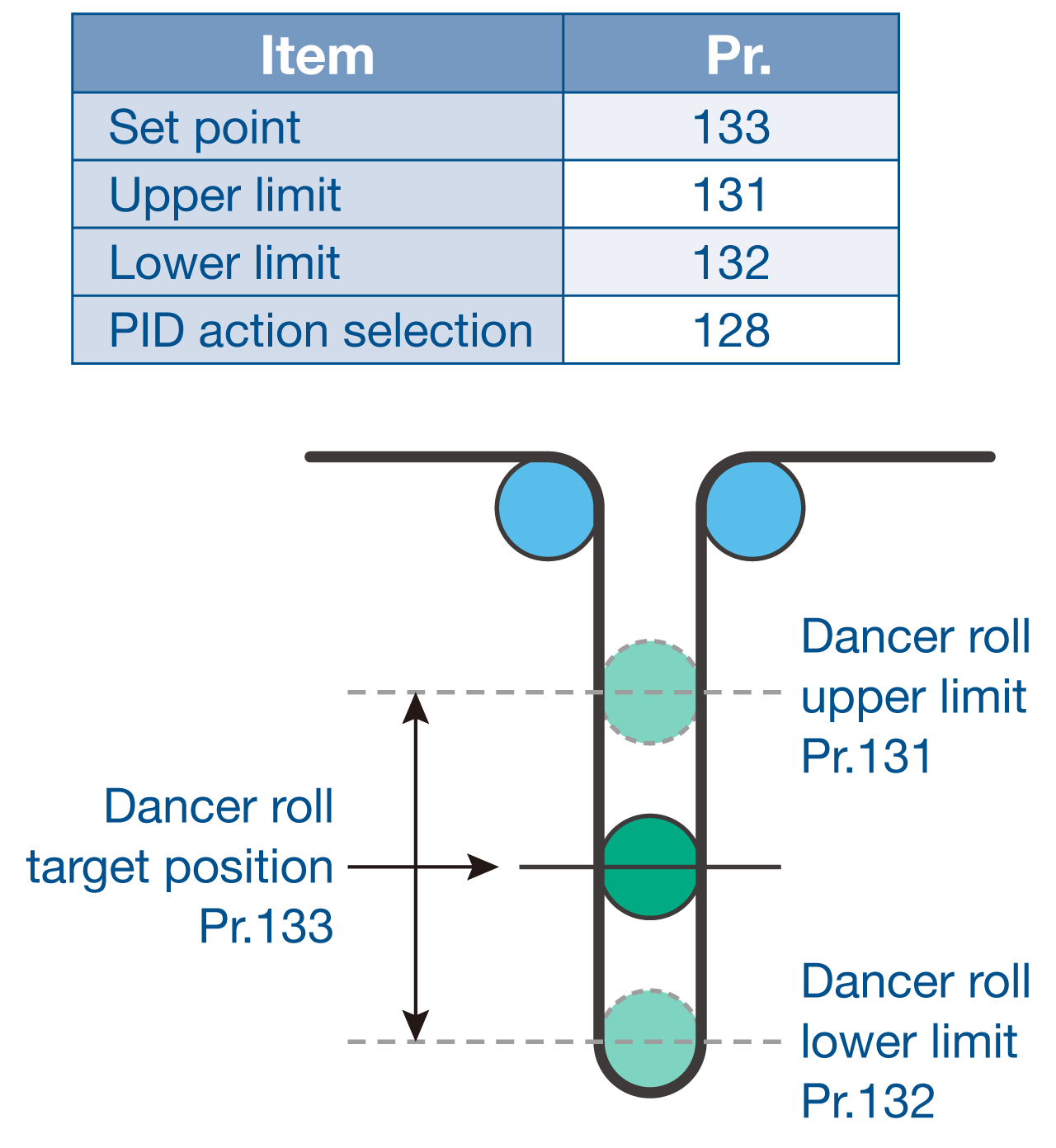

การตั้งค่าตำแหน่งเป้าหมายของ dancer roller
ตั้งค่าตำแหน่งเป้าหมาย ขีดจำกัดบน และขีดจำกัดล่างของ dancer roller

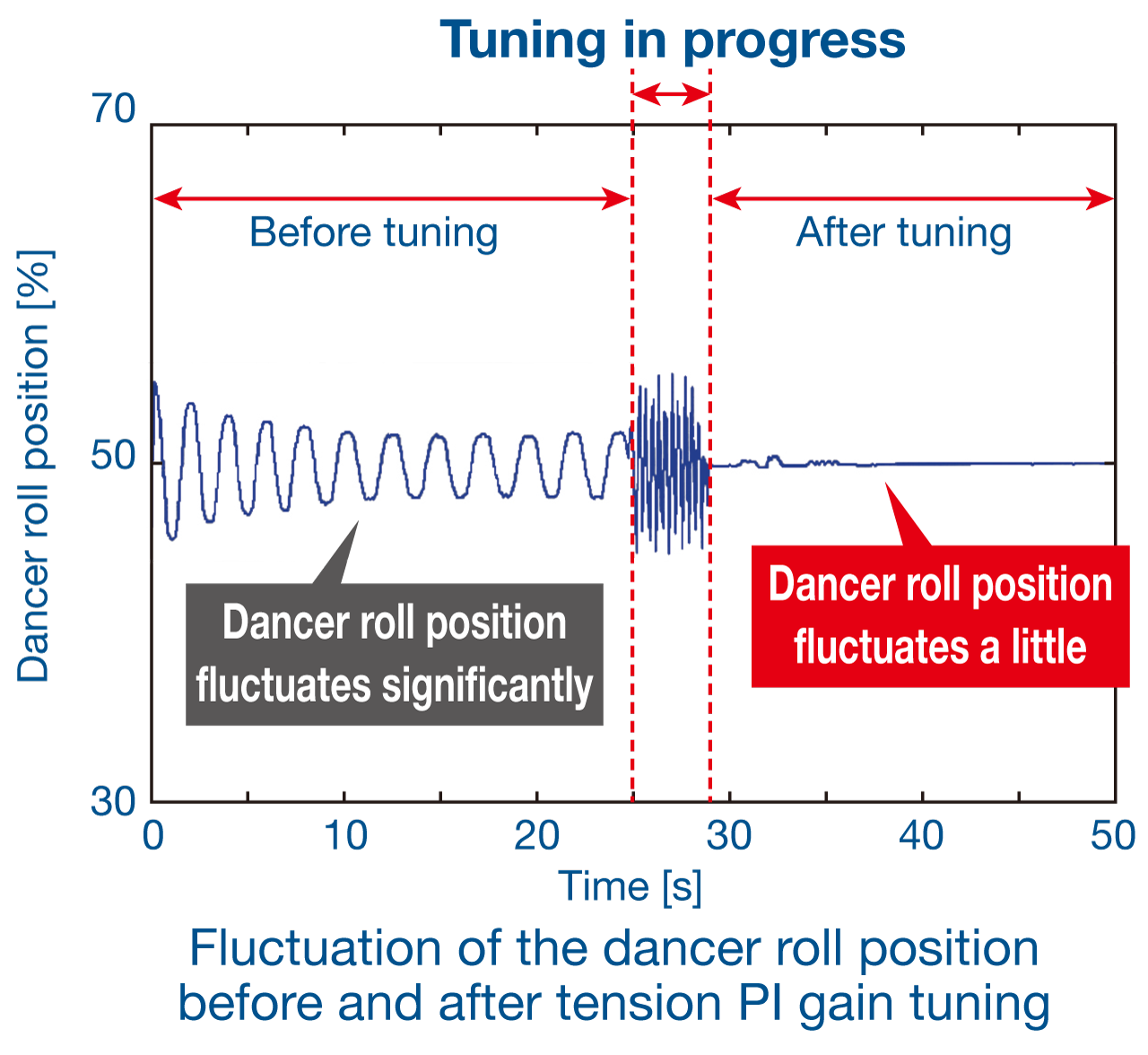

การปรับ PI gain อัตโนมัติ
ระบบจะปรับ PI gain โดยอัตโนมัติด้วยการปรับจูน PI gain ของแรงตึง จึงลดเวลาที่ใช้ปรับอัตราขยายได้
ทดสอบการทำงาน
เปิดสัญญาณ X114 เพื่อใช้การควบคุมความเร็วด้วยสัญญาณป้อนกลับจาก dancer และฟังก์ชันคำนวณเส้นผ่านศูนย์กลางม้วน
