Inverters-FREQROL-D800 Series รองรับการใช้งานที่หลากหลาย

ตัวเครื่องกะทัดรัดช่วยให้ออกแบบตู้ควบคุมได้อย่างอิสระยิ่งขึ้น

โซลูชันที่ช่วยลดขนาดตู้ควบคุม

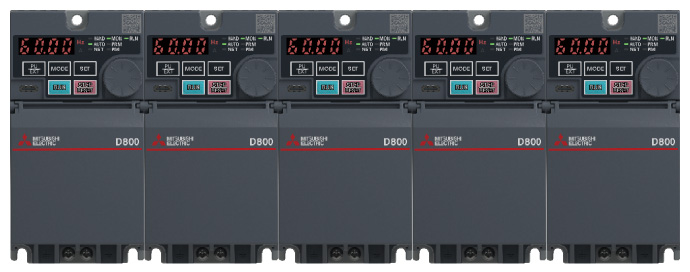

การติดตั้งเรียงชิดกัน

ติดตั้งอินเวอร์เตอร์หลายเครื่องเรียงชิดกันได้ จึงเลือกรูปแบบการจัดวางที่เหมาะกับพื้นที่ได้

  • พิกัด ND: ใช้งานได้เมื่ออุณหภูมิอากาศโดยรอบไม่เกิน 40℃
  • พิกัด SLD: ใช้งานได้เมื่ออุณหภูมิอากาศโดยรอบไม่เกิน 30℃

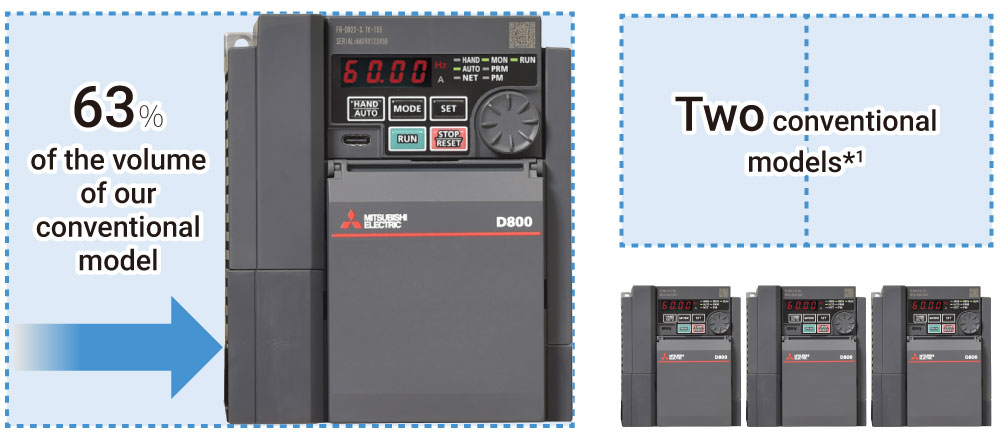

ลดขนาดภายนอกลงอีก

ลดขนาดภายนอกด้านกว้างของรุ่นกำลังบางรุ่น
มีอุปกรณ์เสริมสำหรับปรับตำแหน่งติดตั้งเพื่อให้เปลี่ยนทดแทนได้ง่าย

  • *1: ตัวอย่าง FR-D820-3.7K-165 โดยหมายเลขจะแตกต่างตามขนาดกำลัง
คลาสแรงดัน ขนาดกำลังอินเวอร์เตอร์ (K)
0.1 0.2 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15
3 เฟส 200 V - - - - - - ○ - - - -
3 เฟส 400 V     ○ ○ ○ - - - - ○ ○
1 เฟส 200 V - - - - - ○      
1 เฟส 100 V - - - -          

○: ความกว้างลดลง, -: ความกว้างเท่าเดิม, \: ไม่มี

  • *: อินเวอร์เตอร์คลาส 3 เฟส 400 V รุ่น 1.5K มีความลึกมากกว่า

พิกัดคู่ (พิกัด ND, พิกัด SLD) ใหม่

FR-D800 รองรับพิกัด SLD เพิ่มเติมในรูปแบบพิกัดคู่ โดยค่าเริ่มต้นเป็นพิกัด ND และสามารถเลือกพิกัดที่เหมาะสมด้วยพารามิเตอร์ได้ สำหรับงานโหลดเบา เช่น พัดลมและปั๊ม การเลือกอินเวอร์เตอร์พิกัด SLD ที่มีขนาดกำลังต่ำกว่ามอเตอร์หนึ่งระดับ ช่วยลดขนาด น้ำหนัก และต้นทุนของระบบ

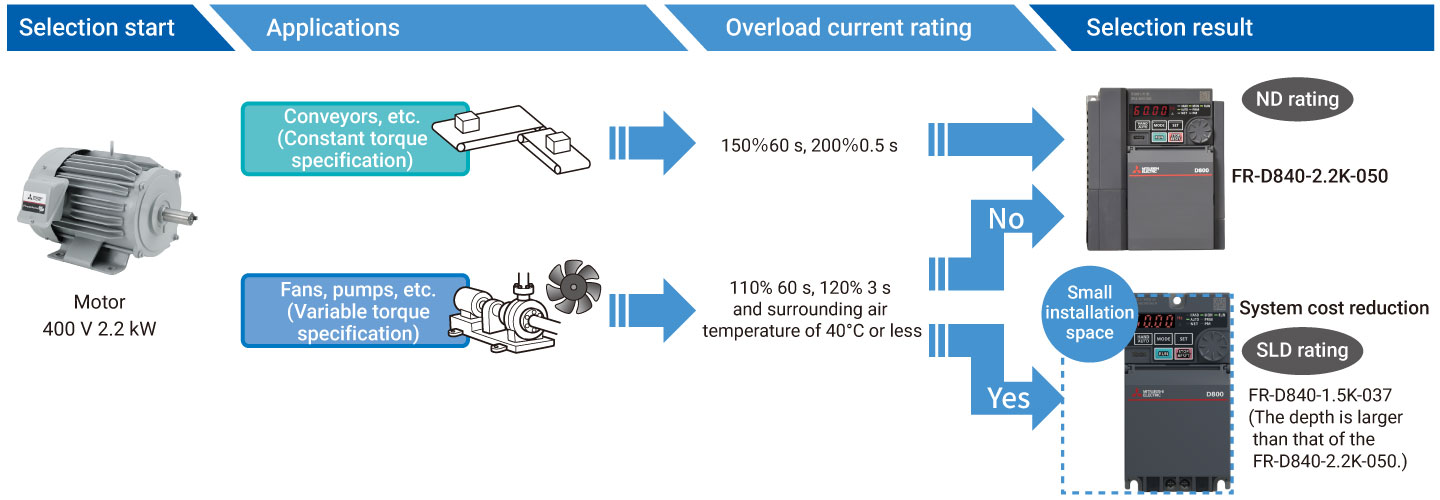

เคล็ดลับ ตัวอย่างการเลือกรุ่นพิกัดคู่ (สำหรับมอเตอร์ 2.2 kW)

เลือกตัวต้านทานให้เหมาะกับงานเพื่อลดพื้นที่ติดตั้งภายในตู้ควบคุม

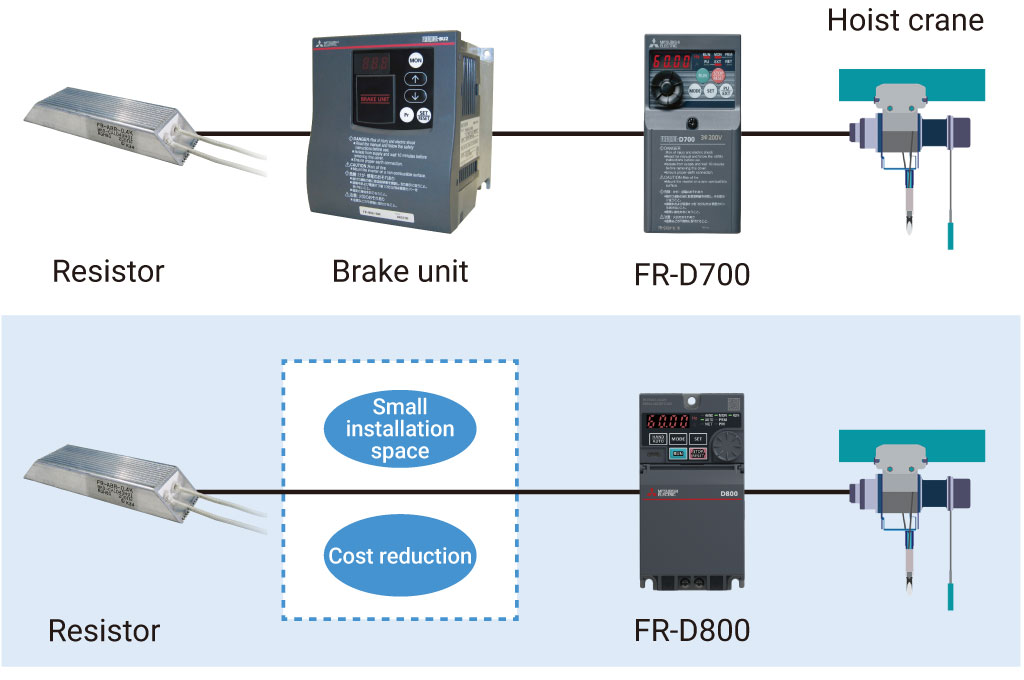

ทรานซิสเตอร์เบรกในตัว

รองรับการเบรกแบบคืนพลังงานได้มากขึ้น (อัตราการทำงานของเบรกสูงสุด 100%) จึงเบรกแบบคืนพลังงานที่มีภาระสูงได้โดยไม่ต้องใช้เบรกยูนิต

(ตัวอย่างการใช้งาน)

รุ่นที่มีทรานซิสเตอร์เบรกในตัว

คลาสแรงดัน ขนาดกำลังอินเวอร์เตอร์ (K)
0.1 0.2 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15
3 เฟส 200 V – — ○ *2 ○ *2 ○ ○ ○ ○ ○ ○ ○
3 เฟส 400 V     ○ ○ ○ ○ ○ ○ ○ ○ ○
1 เฟส 200 V - - ○ *2 ○ *2 ○ ○      
1 เฟส 100 V - - ○ *2 ○ *2          

○: มีในตัว, -: ไม่มีในตัว, \: ไม่มี

  • *2: เมื่อใช้ค่าความต้านทานต่ำสุด อัตราการทำงานของเบรกสูงสุดคือ 30% ED
    ตัวต้านทานเบรกต้องมีขนาดกำลังเพียงพอสำหรับใช้พลังงานที่คืนกลับ

ใช้งานในสภาพแวดล้อมที่รุนแรง

การเคลือบแผงวงจร ใหม่

รองรับงานหลากหลาย ทั้งในสภาพแวดล้อมที่มีการกัดกร่อนและช่วงอุณหภูมิอากาศโดยรอบที่กว้าง
มีผลิตภัณฑ์เคลือบแผงวงจรตาม IEC 60721-3-3:1994 3C2/3S2 เพื่อเพิ่มความทนทานต่อสภาพแวดล้อม *3

  • *3: เฉพาะรุ่นเคลือบแผงวงจร (-60)

< ตัวอย่างการใช้งาน >

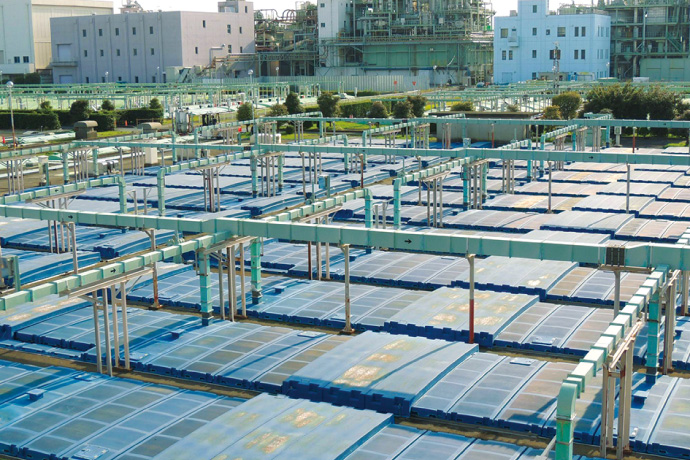

โรงบำบัดน้ำ

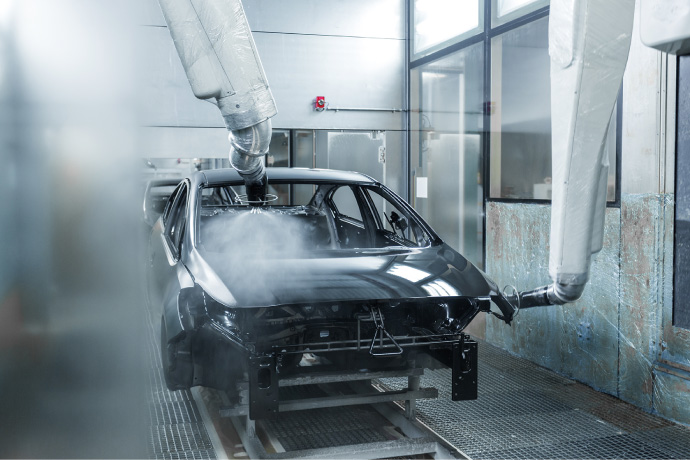

สายการพ่นสี

ลดการเดินสายและพื้นที่ติดตั้งเพื่อให้เป็นไปตามแนวทางการลดฮาร์มอนิก

มี Filterpack ให้เลือก

Filterpack (FR-BFP2) เป็นออปชันที่รวม DC รีแอคเตอร์สำหรับปรับปรุงเพาเวอร์แฟกเตอร์ โช้กโหมดร่วม (common mode choke) และฟิลเตอร์แบบคาปาซิทีฟที่จำเป็นสำหรับระบบปรับอากาศ

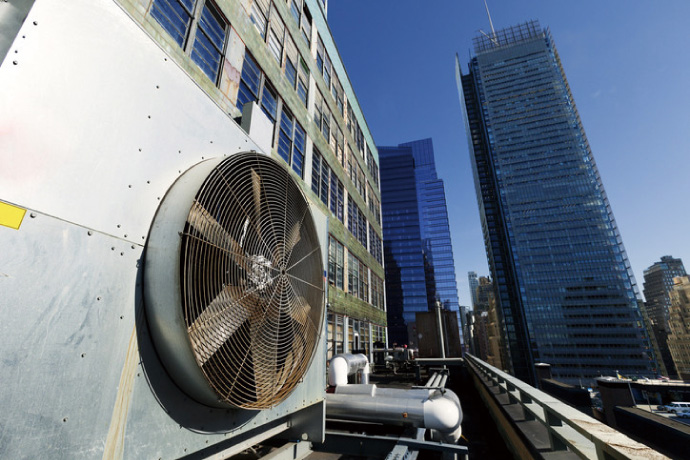

ระบบปรับอากาศ
