ยกระดับความปลอดภัยของระบบ
รองรับมาตรฐานความปลอดภัย

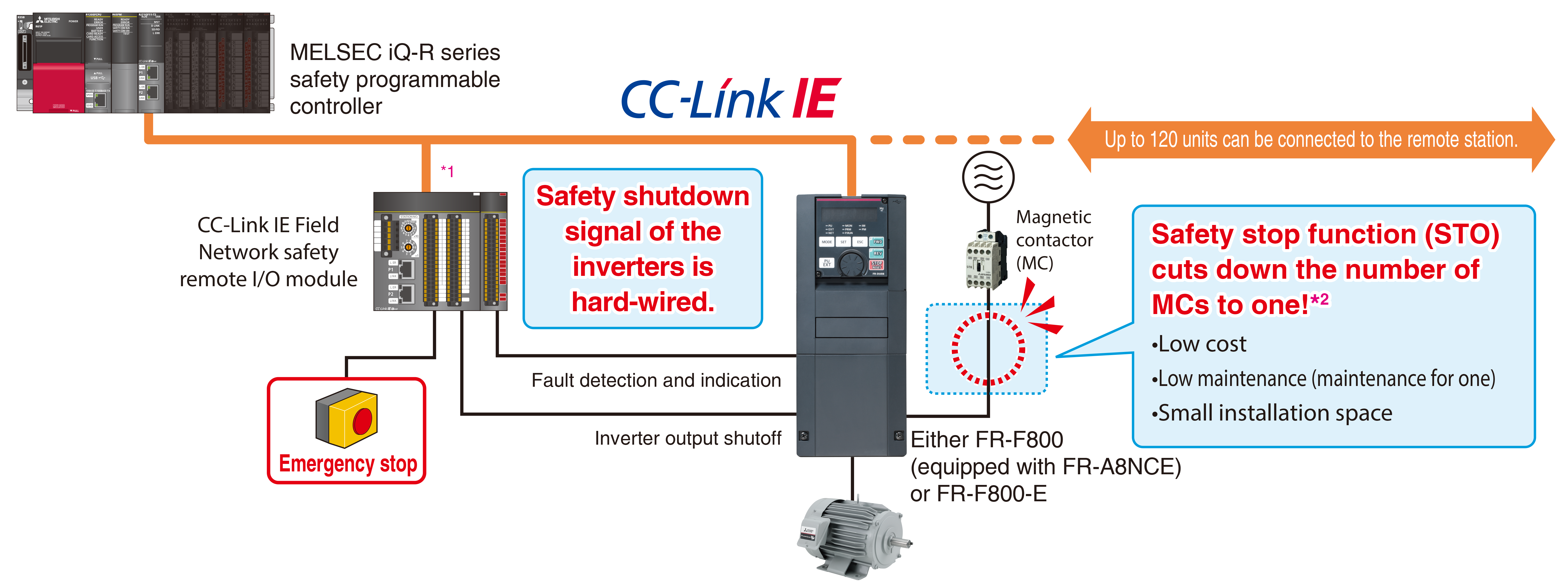

ควบคุมระบบด้วยฟังก์ชันความปลอดภัยได้อย่างง่ายดาย
อินเวอร์เตอร์รองรับฟังก์ชัน Safe Torque Off (STO) โดย FR-F800 ที่มีฟังก์ชันนี้ช่วยให้เครื่องจักรเป็นไปตามมาตรฐานความปลอดภัยได้โดยมีค่าใช้จ่ายต่ำ
- EN ISO 13849-1 PLd / Cat.3
- EN 61508, EN 61800-5-2 SIL2
- *1รองรับการสื่อสารด้านความปลอดภัยระหว่างคอนโทรลเลอร์แบบโปรแกรมได้ด้านความปลอดภัยกับโมดูล remote I/O
- *2ต้องใช้ MC หนึ่งตัวเพื่อตัดไฟเมื่อฟังก์ชันป้องกันทำงาน
บำรุงรักษาได้อย่างมั่นใจและปลอดภัย

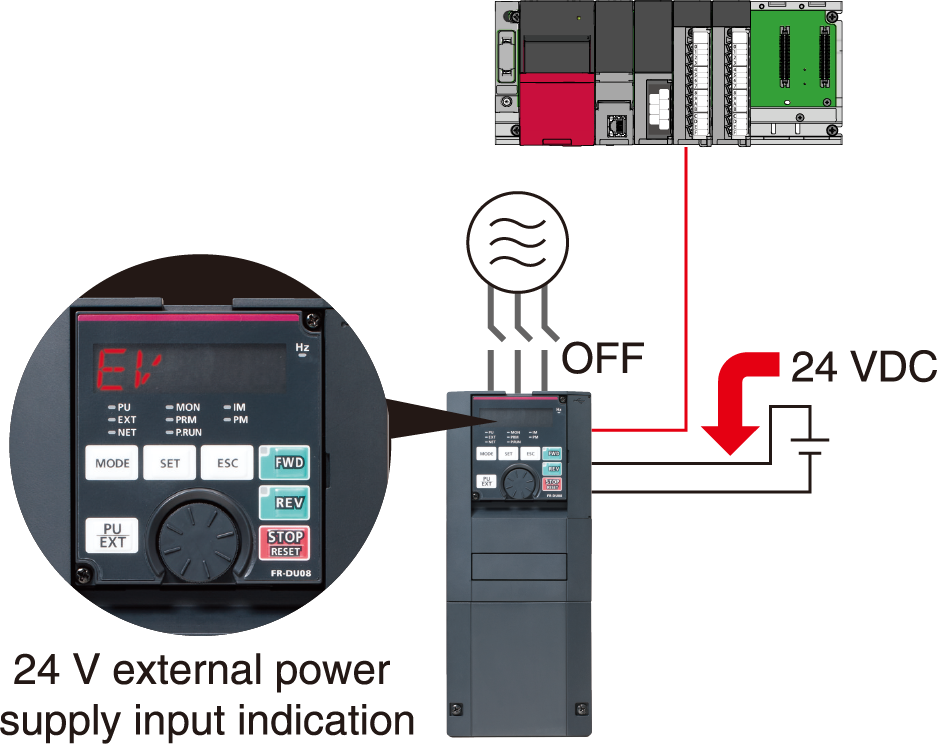

แหล่งจ่ายไฟ 24 VDC สำหรับวงจรควบคุมเป็นอุปกรณ์มาตรฐาน
นอกจากเทอร์มินอลอินพุตแหล่งจ่ายไฟเดิมของวงจรควบคุม (R1 และ S1) แล้ว ยังมีอินพุต 24 VDC เป็นมาตรฐาน
จ่ายไฟ 24 VDC จากภายนอกให้วงจรควบคุมได้โดยตรง
จึงตั้งค่าพารามิเตอร์และสื่อสารได้โดยไม่ต้องเปิดแหล่งจ่ายไฟวงจรหลัก
ป้องกันปัญหาด้วยการตรวจสอบอุณหภูมิ
อินเวอร์เตอร์มีเซนเซอร์วัดอุณหภูมิภายในและจะส่งสัญญาณเมื่ออุณหภูมิสูง
จึงตรวจพบอุณหภูมิภายในที่เพิ่มขึ้นจากพัดลมระบายความร้อนขัดข้อง หรืออุณหภูมิอากาศโดยรอบที่สูงขึ้นตามสภาพการทำงานของอินเวอร์เตอร์ได้ง่าย
ชิ้นส่วนอายุการใช้งานยาวนานและฟังก์ชันตรวจสอบอายุการใช้งาน
ชิ้นส่วนอายุการใช้งานยาวนาน
- พัดลมระบายความร้อนมีอายุการใช้งานนานถึง 10 ปี *3
และยืดอายุได้อีกด้วยการควบคุมเปิด/ปิดพัดลม - คาปาซิเตอร์ออกแบบให้มีอายุการใช้งาน 10 ปี *3 *4
- แสดงอายุการใช้งานของชิ้นส่วนที่เสื่อมสภาพตามเวลา
| ส่วนประกอบ | อายุการใช้งานโดยประมาณของ FR-F800 *3 | แนวทางของ JEMA *5 |
|---|---|---|
| พัดลมระบายความร้อน | 10 ปี | 2 ถึง 3 ปี |
| คาปาซิเตอร์ปรับเรียบวงจรหลัก | 10 ปี *4 | 5 ปี |
| คาปาซิเตอร์ปรับเรียบบนแผงวงจร | 10 ปี *4 | 5 ปี |
-
*3อุณหภูมิอากาศโดยรอบเฉลี่ยต่อปี 40°C (ไม่มีแก๊สกัดกร่อน แก๊สไวไฟ ละอองน้ำมัน ฝุ่น และสิ่งสกปรก)
อายุการใช้งานตามการออกแบบเป็นค่าที่คำนวณจากพิกัด LD ไม่ใช่อายุการใช้งานที่รับประกันของผลิตภัณฑ์ - *4กระแสเอาต์พุต: 80% ของพิกัด LD ของอินเวอร์เตอร์
- *5คัดลอกจาก "Periodic check of the transistorized inverter" ของ JEMA (Japan Electrical Manufacturer’s Association)
ยกระดับฟังก์ชันตรวจสอบอายุการใช้งาน
- อินเวอร์เตอร์ทุกรุ่นมีเซนเซอร์วัดอุณหภูมิภายในเป็นมาตรฐาน จึงตรวจสอบสภาพแวดล้อมในการติดตั้งได้ ใช้ข้อมูลนี้เป็นแนวทางวินิจฉัยอายุการใช้งาน

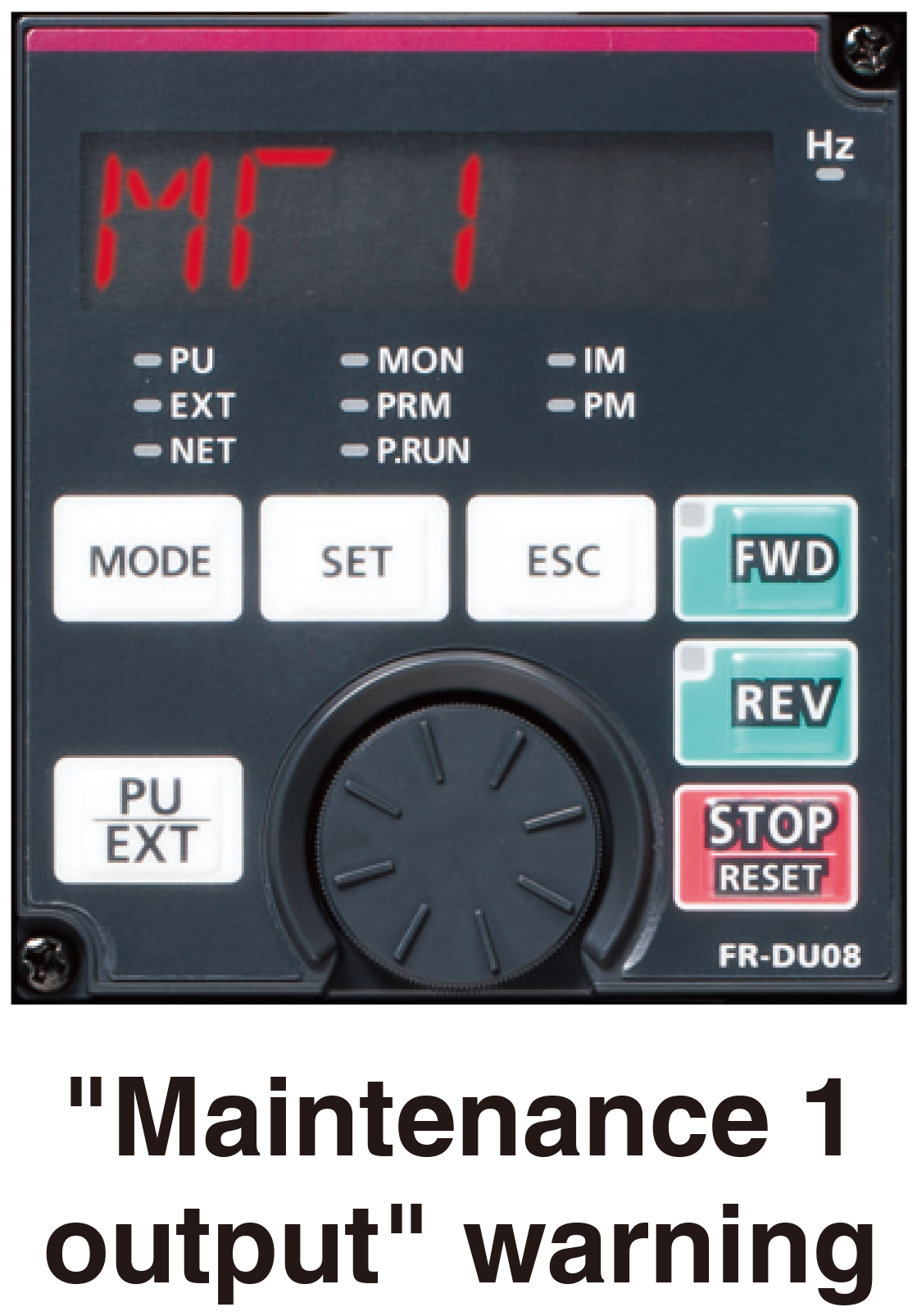

- ตั้งตัวจับเวลาบำรุงรักษาสำหรับอุปกรณ์ต่อพ่วง เช่น มอเตอร์และตลับลูกปืน ได้สูงสุดสามรายการ
รับมือปัญหาได้รวดเร็ว
วินิจฉัยความผิดปกติได้ง่าย

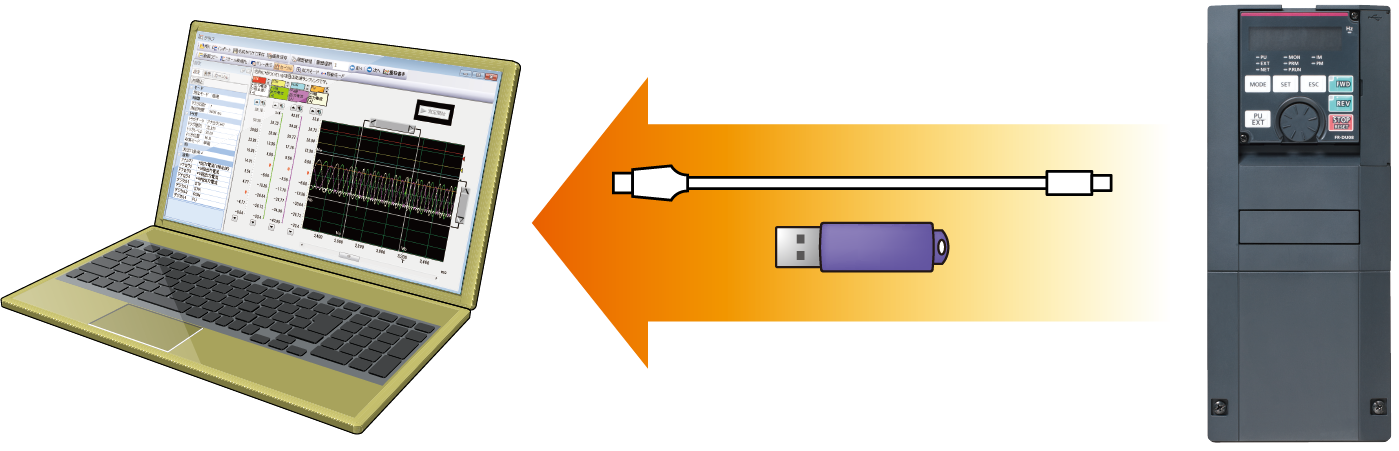

- ฟังก์ชัน trace จะบันทึกสถานะการทำงาน เช่น ความถี่เอาต์พุต ก่อนฟังก์ชันป้องกันทำงานไว้ใน RAM ของอินเวอร์เตอร์ สามารถคัดลอกข้อมูล trace ลงอุปกรณ์หน่วยความจำ USB แล้วเปิดด้วย FR Configurator2 เพื่อวิเคราะห์ปัญหาจากสถานที่อื่นได้ง่าย
ข้อมูล trace ใน RAM จะถูกลบเมื่อปิดแหล่งจ่ายไฟหรือรีเซ็ตอินเวอร์เตอร์
- นอกจากเวลาจ่ายไฟสะสมแล้ว ยังตั้งนาฬิกาเพื่อระบุวันและเวลาที่ฟังก์ชันป้องกันทำงานได้ง่าย (นาฬิกาจะรีเซ็ตเมื่อปิดแหล่งจ่ายไฟ) ระบบจะบันทึกวันและเวลาพร้อมข้อมูล trace เพื่อช่วยวิเคราะห์ความผิดปกติ หากใช้ฟังก์ชันนาฬิกาเรียลไทม์ร่วมกับแผงควบคุม LCD (FR-LU08) ซึ่งเป็นออปชันและติดตั้งแบตเตอรี่ เวลาในนาฬิกาจะไม่รีเซ็ตเมื่อปิดแหล่งจ่ายไฟ

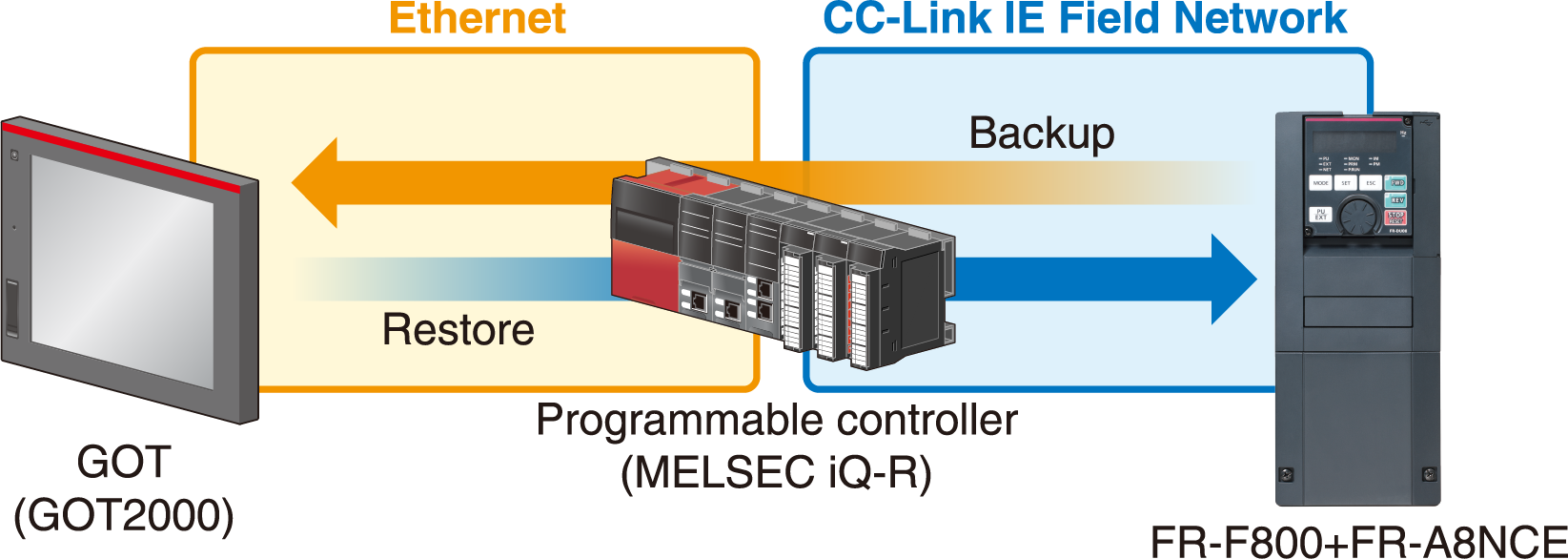

สำรองและกู้คืนข้อมูล
- ใช้ GOT สำรองค่าพารามิเตอร์และข้อมูลของฟังก์ชัน PLC ในอินเวอร์เตอร์ได้ และใช้ข้อมูลสำรองใน GOT เพื่อกู้คืนข้อมูลกลับสู่อินเวอร์เตอร์

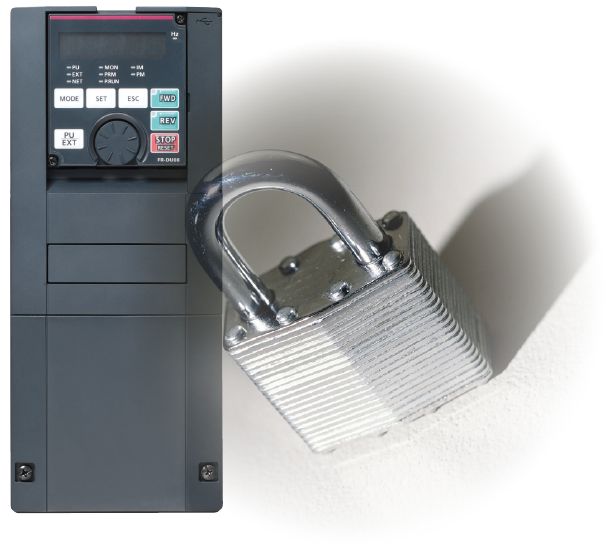

ปกป้องค่าพารามิเตอร์สำคัญ
ป้องกันการใช้งานผิดพลาดด้วยรหัสผ่าน
- ตั้งรหัสผ่าน 4 หลักเพื่อจำกัดการอ่านและเขียนพารามิเตอร์ได้
มั่นใจเมื่อต้องเปลี่ยนทดแทน

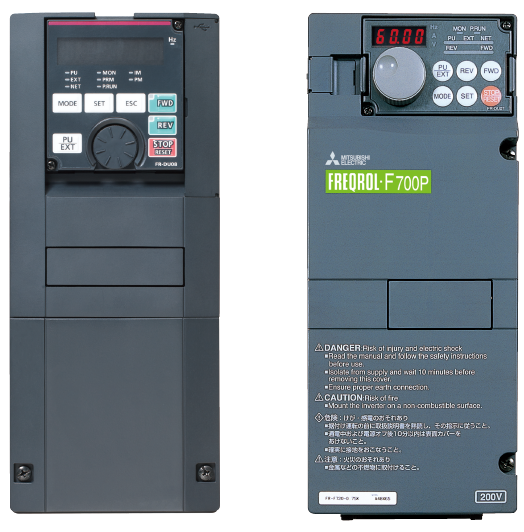

รองรับการเปลี่ยนจากรุ่นเดิม
- ติดตั้งอินเวอร์เตอร์ด้วยวิธีเดียวกับ FR-F700(P) series จึงเปลี่ยนทดแทนได้อย่างมั่นใจ (ยกเว้นรุ่นกำลังบางขนาด)
นอกจากนี้ ยังติดตั้งเทอร์มินอลบล็อกวงจรควบคุมของ FR-F700(P) series ได้เมื่อใช้ออปชัน FR-A8TAT
- ฟังก์ชันปรับการตอบสนองของเทอร์มินอลช่วยให้ผู้ใช้ปรับความเร็วการตอบสนองให้เหมาะกับเครื่องจักรเดิมได้ (FR-F800 series มีเวลาตอบสนองสั้นกว่า)

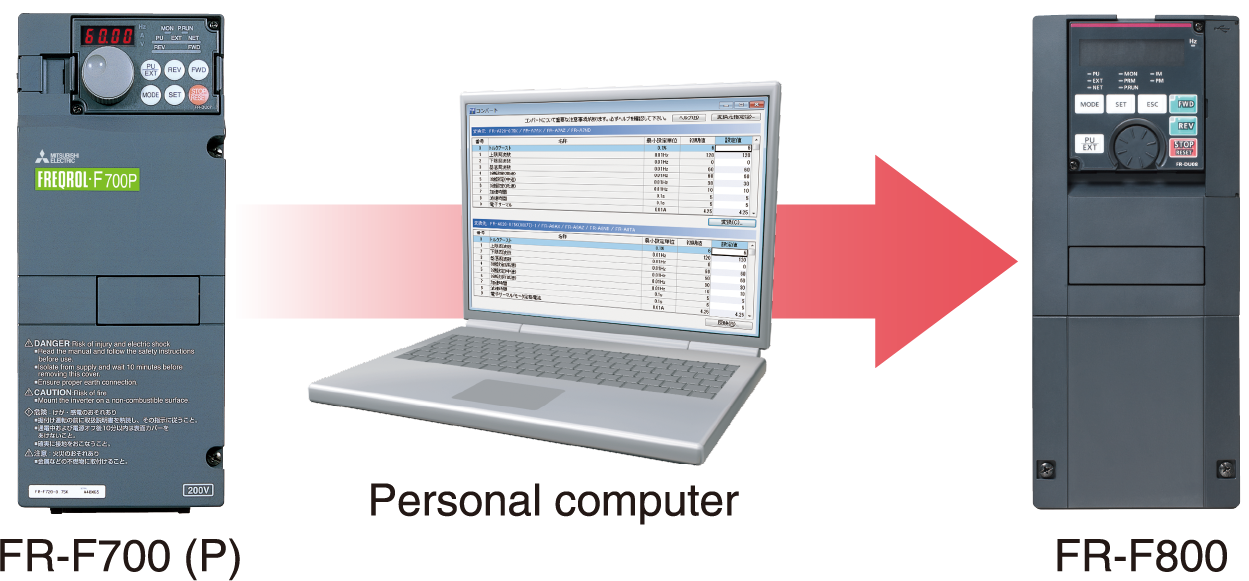

- ฟังก์ชันแปลงค่าของ FR Configurator2 ช่วยคัดลอกค่าพารามิเตอร์จาก FR-F700(P) series และ FR-F500 series (มีกำหนดรองรับในภายหลัง) ไปยัง FR-F800 series ได้ง่าย
