Inverters-FREQROL-F Series -FREQROL-F800- การกำหนดรุ่น
- คุณสมบัติ
- ข้อมูลจำเพาะ
- มาตรฐาน
- ยุติการผลิต
รุ่นผลิตภัณฑ์ที่หลากหลาย
อินเวอร์เตอร์

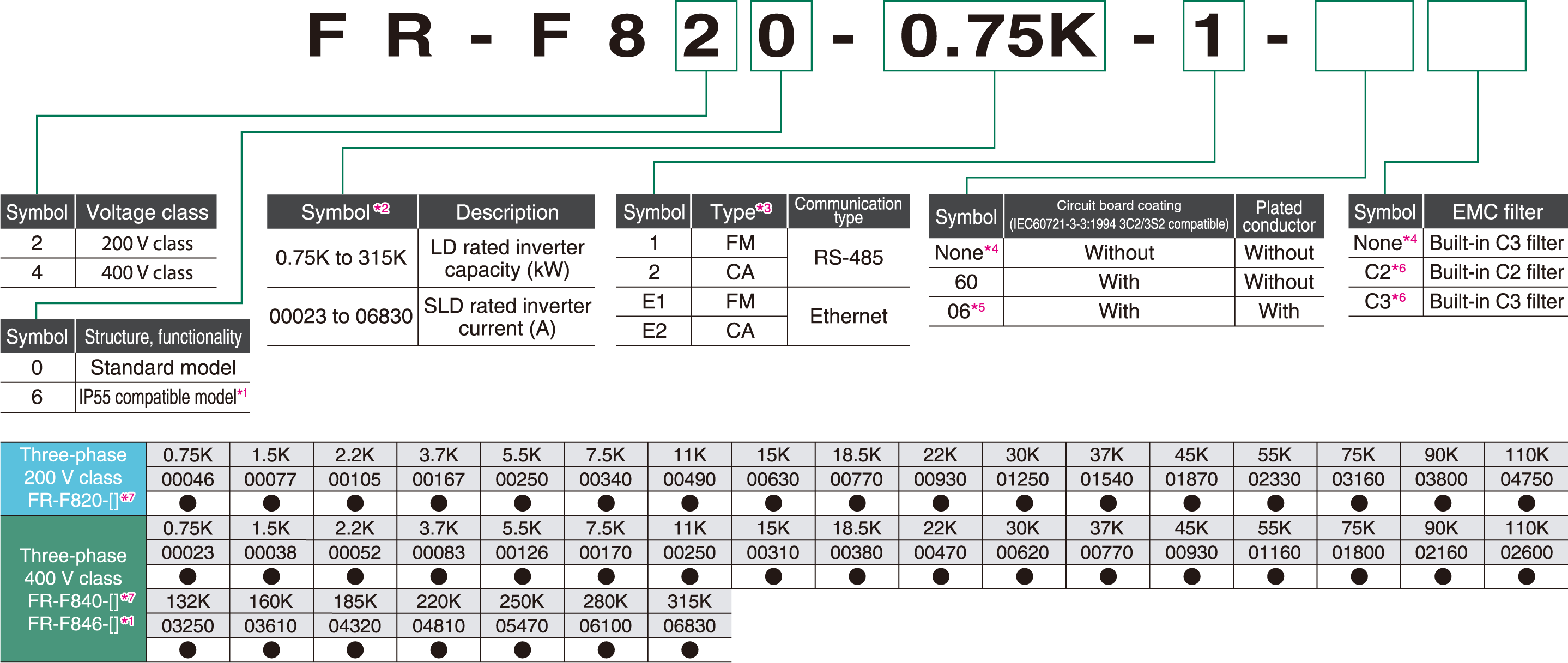

รุ่นมาตรฐาน
●: รุ่นที่วางจำหน่ายแล้ว

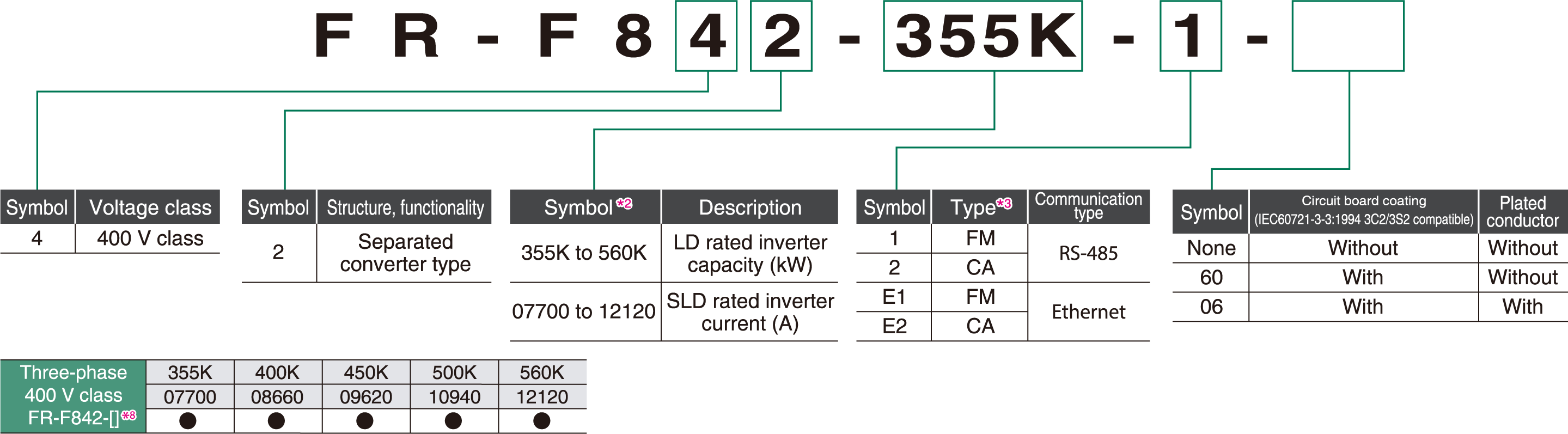

ชนิดคอนเวอร์เตอร์แยก
●: รุ่นที่วางจำหน่ายแล้ว
- *1ใช้ได้กับ FR-F846-03610(160K) หรือต่ำกว่า
- *2อาจระบุรุ่นด้วยกระแสพิกัดของอินเวอร์เตอร์ (พิกัด SLD) แทนได้
- *3ข้อมูลจำเพาะแตกต่างกันตามชนิด ดังนี้
| ชนิด | เอาต์พุตมอนิเตอร์ | ค่าเริ่มต้น | ||||
|---|---|---|---|---|---|---|
|
ฟิลเตอร์ EMC ในตัว |
ลอจิก ควบคุม |
ความถี่ พิกัด |
Pr.19 แรงดันที่ ความถี่ฐาน |
Pr.570 การตั้งค่า พิกัดคู่ |
||
| FM (รุ่นที่มีเทอร์มินอล FM) |
เทอร์มินอล FM (เอาต์พุตพัลส์เทรน) เทอร์มินอล AM (เอาต์พุตแรงดันแอนะล็อก 0 ถึง ±10 VDC) |
OFF | ลอจิกซิงก์ |
60Hz |
9999 (เท่ากับแรงดันแหล่งจ่ายไฟ) |
1 (พิกัด LD) |
| CA (รุ่นที่มีเทอร์มินอล CA) |
เทอร์มินอล CA (เอาต์พุตกระแสแอนะล็อก 0 ถึง 20 mADC) เทอร์มินอล AM (เอาต์พุตแรงดันแอนะล็อก 0 ถึง ±10 VDC) |
ON | ลอจิกซอร์ส | 50Hz | 8888 (95% ของแรงดันแหล่งจ่ายไฟ) |
0 (พิกัด SLD) |
- *4ใช้ได้กับรุ่นมาตรฐานเท่านั้น
- *5ใช้ได้กับรุ่นที่รองรับ IP55 คือ FR-F820-00340(7.5K) ขึ้นไป และ FR-F840-00170(7.5K) ขึ้นไป
- *6ใช้ได้กับรุ่นที่รองรับ IP55 เท่านั้น
-
*7ต้องติดตั้งคอนเวอร์เตอร์ยูนิต (FR-CC2) เสมอ (ไม่จำเป็นเมื่อใช้คอนเวอร์เตอร์เพาเวอร์แฟกเตอร์สูง FR-HC2) สำหรับ FR-F820-03160(75K) ขึ้นไปและ FR-F840-01800(75K) ขึ้นไป ต้องต่อ DC รีแอคเตอร์ (FR-HEL) ซึ่งเป็นออปชันเสมอ
เลือก DC รีแอคเตอร์ให้เหมาะกับกำลังของมอเตอร์ที่ใช้ - *8ต้องติดตั้งคอนเวอร์เตอร์ยูนิต (FR-CC2) เสมอ (ไม่จำเป็นเมื่อใช้คอนเวอร์เตอร์เพาเวอร์แฟกเตอร์สูง FR-HC2)

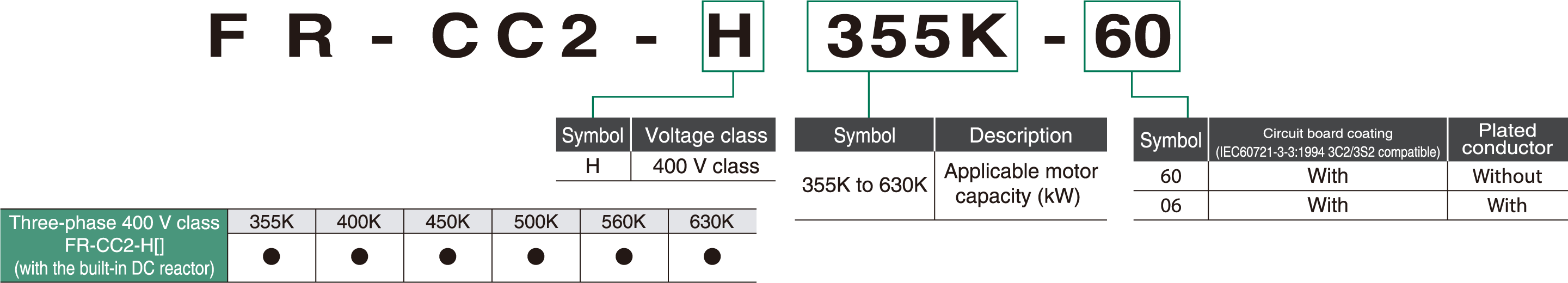

คอนเวอร์เตอร์ยูนิต
●: รุ่นที่วางจำหน่ายแล้ว

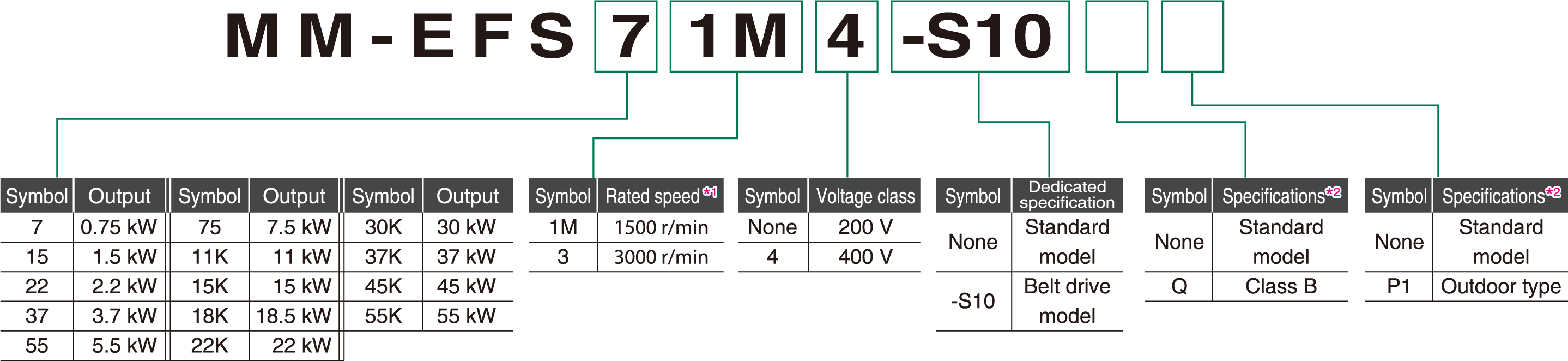

มอเตอร์ IPM ประสิทธิภาพสูงระดับพรีเมียม
55 kW หรือต่ำกว่า
●: รุ่นที่วางจำหน่ายแล้ว
- *1มอเตอร์นี้ยังใช้กับงานที่ต้องการความเร็วพิกัด 1800 r/min ได้ด้วย
- *2ชนิดติดตั้งกลางแจ้งและคลาส B เป็นรุ่นกึ่งมาตรฐาน

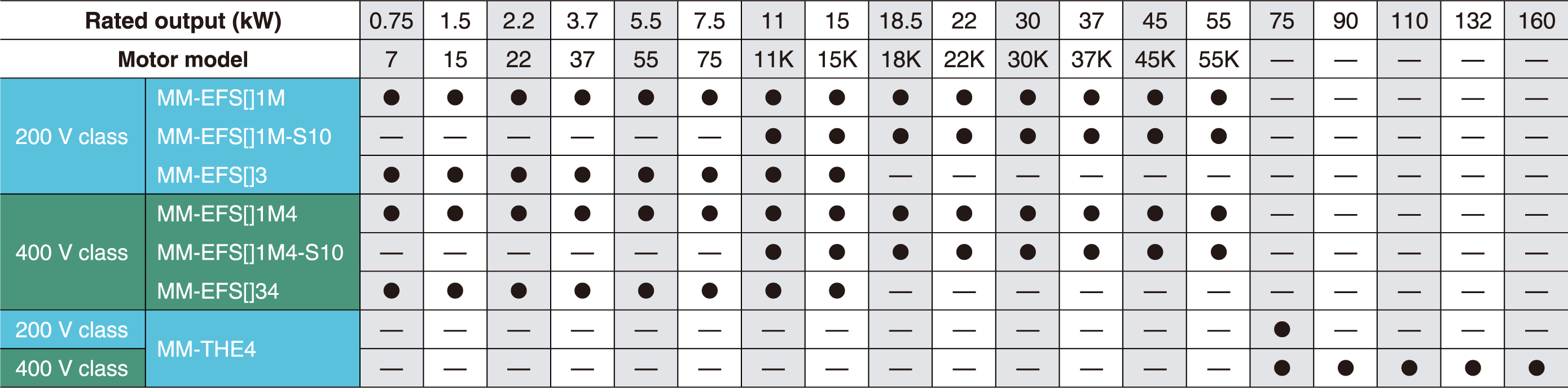

75 kW ขึ้นไป
- ใช้มอเตอร์กับงานที่ต้องการความเร็วพิกัด 1500 r/min และ 1800 r/min ได้
- โปรดติดต่อตัวแทนฝ่ายขายสำหรับมอเตอร์เฉพาะงาน เช่น ชนิดใช้งานกลางแจ้ง ชนิดเพลายาว ชนิดหน้าแปลน ชนิดกันน้ำสำหรับกลางแจ้ง
และชนิดทนการกัดกร่อน
●: รุ่นที่วางจำหน่ายแล้ว –: ใช้ไม่ได้
หมายเหตุ:
- ไม่สามารถขับมอเตอร์ IPM MM-EFS/MM-THE4 series ด้วยแหล่งจ่ายไฟเชิงพาณิชย์ได้
- มอเตอร์ IPM รองรับความยาวสายไฟสูงสุด 100 m
- อินเวอร์เตอร์หนึ่งตัวเชื่อมต่อมอเตอร์ IPM ได้เพียงหนึ่งตัว
- งานขับด้วยสายพานที่ใช้มอเตอร์ IPM MM-EFS series ขนาด 11 kW ขึ้นไปและความเร็ว 1500 r/min ต้องใช้มอเตอร์สำหรับขับสายพานโดยเฉพาะ
มอเตอร์ขนาด 11 kW ขึ้นไปที่มีความเร็ว 3000 r/min ออกแบบมาสำหรับการต่อโดยตรงเท่านั้น
