การบำรุงรักษาเชิงคาดการณ์

การวินิจฉัยเครื่องจักร (การวัดคุณลักษณะโหลด)

• CASE1 ^*1
• CASE2
• CASE3
• CASE4 ^*1
• CASE5

ความท้าทาย

ต้องการตรวจจับตัวกรองอุดตันและท่ออุดตัน!

โซลูชัน

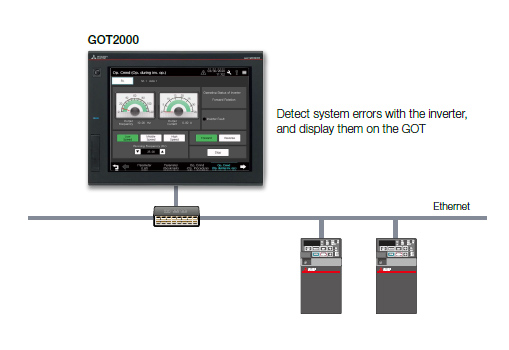

ตรวจจับข้อผิดพลาดของระบบด้วยอินเวอร์เตอร์ และแสดงผลบน GOT
สามารถบันทึกความสัมพันธ์ระหว่างความถี่เอาต์พุตและแรงบิดในสถานะปกติไว้ในอินเวอร์เตอร์ และใช้ตรวจสอบว่าการทำงานเกิดขึ้นภายใต้โหลดปกติหรือไม่ หากผลลัพธ์อยู่นอกช่วงปกติ จะมีการส่งสัญญาณข้อผิดพลาดหรือคำเตือน เพื่อช่วยในการตรวจจับข้อผิดพลาดของระบบและดำเนินการบำรุงรักษา

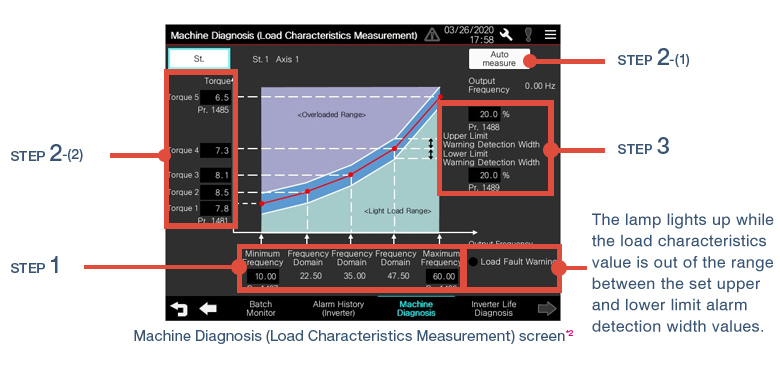

ตั้งค่า/แสดงช่วงความถี่สำหรับตรวจจับข้อผิดพลาดคุณลักษณะโหลด

1. (1) อินเวอร์เตอร์จะวัดความสัมพันธ์ระหว่างความถี่เอาต์พุตและแรงบิดในสถานะปกติโดยอัตโนมัติ แล้วคำนวณค่าอ้างอิงคุณลักษณะโหลด
2. (2) ค่าอ้างอิงคุณลักษณะโหลดที่คำนวณได้จากข้อ (1) ข้างต้นจะถูกแสดงผล หากต้องการปรับแต่งค่านี้อย่างละเอียด สามารถเปลี่ยนค่าด้วยตนเองได้

ตั้งค่าความกว้างการตรวจจับคำเตือนขีดจำกัดบนและล่าง (ค่าขีดเริ่ม) เทียบกับค่าอ้างอิงคุณลักษณะโหลด
ค่าเริ่มต้นคือ 20%

<สาเหตุข้อผิดพลาดที่เป็นไปได้>
■ ในช่วงโหลดเกิน: ตัวกรองอุดตัน, ท่ออุดตัน ฯลฯ
■ ในช่วงโหลดเบา: สายพานขาด, ใบพัดขาด, การทำงานเดินเบา ฯลฯ

• *1 FR-E700-NE, FR-E700 และ FR-D700 ไม่รองรับการวินิจฉัยเครื่องจักร (การวัดคุณลักษณะโหลด)
• *2 มีหน้าจอตัวอย่าง (VGA) ให้ใช้งาน ภาพหน้าจอเป็นหน้าจอตัวอย่างของ FR-A800-E สำหรับ CASE 1 ภาพหน้าจอแตกต่างจากที่ใช้สำหรับ FR-E800 หน้าจอตัวอย่างของฟังก์ชันนี้ไม่รองรับสำหรับ FR-E700/FR-D700 ใน CASE 4
• *3 GT23, GT21, GS21 และ GT SoftGOT2000 ไม่รองรับหน้าจอตัวอย่าง
• *4 รองรับเฉพาะ GT SoftGOT2000 (Multiple channels) เท่านั้น
