Human-Machine Interfaces (HMIs)-GOT GOT2000 Series

ฟีเจอร์การบำรุงรักษา การแก้ไขปัญหา และการวินิจฉัย

ตรวจสอบสถานะเครือข่ายแบบกราฟิก
การวินิจฉัย CC-Link IE TSN/CC-Link IE Field Network

พบปัญหาใช่ไหม

เกิดปัญหา แต่ในระบบขนาดใหญ่อาจใช้เวลานานกว่าจะแก้ได้

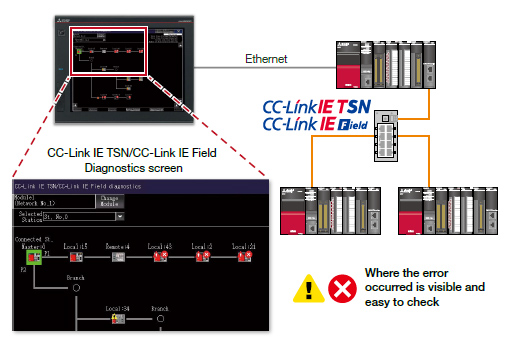

GOT ช่วยแก้ปัญหาของคุณได้

แม้ในระบบขนาดใหญ่ที่มีการกำหนดค่าเครือข่ายซับซ้อน ก็ตรวจสอบสถานะเครือข่ายแบบกราฟิกได้ จึงระบุปัญหาในไลน์และข้อผิดพลาดของโมดูลได้รวดเร็ว

คุณสมบัติของฟังก์ชัน

ใช้ GOT ตรวจสอบอุปกรณ์ใน CC-Link IE TSN หรือ CC-Link IE Field Network และระบุข้อผิดพลาดในเครือข่ายได้ในทันที หากเกิดปัญหา จะตรวจสอบตำแหน่งที่เกิดข้อผิดพลาดได้รวดเร็วและลด downtime

ตรวจสอบประวัติ event

หน้าต่างนี้แสดงประวัติ network event และรายละเอียด event สามารถส่งออกประวัติ event เป็นไฟล์ CSV และนำไปวิเคราะห์ปัญหาในสำนักงานได้

• * รองรับเฉพาะการวินิจฉัย CC-Link IE Field Network เท่านั้น
  ใช้ไม่ได้เมื่อปลายทางการเชื่อมต่อเป็น RCPU หรือ FX5CPU

ตรวจสอบสถานะการสื่อสารของโมดูล

ตรวจสอบสถานะการสื่อสารของโมดูลที่เลือกในหน้าจอวินิจฉัย CC-Link IE TSN/CC-Link IE Field Network ได้ รวมถึงตรวจสอบ MAC address และ IP address ได้

รายละเอียดข้อมูลจำเพาะและข้อจำกัด

●รุ่นเป้าหมาย

RCPU ^*1*2 , QCPU (Q mode) (ไม่รวม Q12PRHCPU และ Q25PRHCPU) ^*3 , LCPU ^*3 , FX5CPU, C Controller (MELSEC iQ-R Series/Q Series) ^*3

• *1 R08PSFCPU, R16PSFCPU, R32PSFCPU และ R120PSFCPU ไม่รองรับการวินิจฉัย CC-Link IE TSN/CC-Link IE Field Network
• *2 R08PCPU, R16PCPU, R32PCPU และ R120PCPU ไม่รองรับการวินิจฉัย CC-Link IE TSN เมื่อกำหนดค่าระบบ redundant จะไม่รองรับการวินิจฉัย CC-Link IE TSN/CC-Link IE Field Network
• *3 ไม่รองรับการวินิจฉัย CC-Link IE TSN

●ประเภทการเชื่อมต่อที่รองรับ ^*1

การเชื่อมต่อ Ethernet ^*2 , การเชื่อมต่อ CPU โดยตรง (serial) ^*3 , การเชื่อมต่อแบบ serial communication ^*4 , การเชื่อมต่อ CC-Link IE TSN ^*5

• *1 สำหรับรายละเอียดเกี่ยวกับรุ่นที่เชื่อมต่อได้ของแต่ละประเภทการเชื่อมต่อ โปรดดู "รายการรุ่นที่เชื่อมต่อได้" ใน GOT2000 Series/GOT SIMPLE Series แค็ตตาล็อก
• *2 ไม่รองรับการเชื่อมต่อกับ Ethernet interface module ของคอนโทรลเลอร์แบบโปรแกรมได้
• *3 RCPU และ FX5CPU ไม่รองรับการเชื่อมต่อ CPU โดยตรง (serial)
• *4 เมื่อใช้การวินิจฉัย CC-Link IE Field Network, FX5CPU ไม่รองรับการเชื่อมต่อแบบ serial communication
• *5 QCPU (Q mode), C Controller (Q Series) และ LCPU ไม่รองรับการเชื่อมต่อ CC-Link IE TSN

●รายการวินิจฉัยและประเภทสถานีที่รองรับ

รายการวินิจฉัยที่ใช้ได้จะแตกต่างกันตามประเภทสถานี (master station, local station หรือ submaster station) โปรดดูรายละเอียดในคู่มือผลิตภัณฑ์ที่เกี่ยวข้อง
