Human Machine Interfaces MELHMI-GOT GOT2000 Series
ข้อมูลจำเพาะ
ข้อมูลจำเพาะทั่วไป
| รายการ | ข้อมูลจำเพาะ | |||||
|---|---|---|---|---|---|---|
| อุณหภูมิแวดล้อมขณะใช้งาน | 0℃ ถึง 40℃ | |||||
| อุณหภูมิแวดล้อมขณะจัดเก็บ | -20℃ ถึง 60℃ | |||||
| ความชื้นสัมพัทธ์ขณะใช้งาน | 10% RH ถึง 90% RH ไม่มีการควบแน่น | |||||
| ความชื้นสัมพัทธ์ขณะจัดเก็บ | 10% RH ถึง 90% RH ไม่มีการควบแน่น | |||||
| ความทนทานต่อการสั่นสะเทือน | เป็นไปตาม JIS B 3502 และ IEC 61131-2 *4 | ความถี่ | ความเร่ง | แอมพลิจูดครึ่งคลื่น | จำนวนครั้งที่กวาด | |
| ภายใต้การสั่นสะเทือนเป็นช่วง ๆ | 5 ถึง 8.4 Hz | - | 3.5mm | 10 ครั้งในแต่ละทิศทาง X, Y หรือ Z | ||
| 8.4 ถึง 150 Hz | 9.8m/s² | - | ||||
| ภายใต้การสั่นสะเทือนต่อเนื่อง | 5 ถึง 8.4 Hz | - | 1.75mm | - | ||
| 8.4 ถึง 150 Hz | 4.9m/s² | - | ||||
| ความทนทานต่อแรงกระแทก | เป็นไปตาม JIS B 3502 และ IEC 61131-2 (147 m/s² (15G), 3 ครั้งในแต่ละทิศทาง X, Y หรือ Z) *4 | |||||
| บรรยากาศการใช้งาน | ไม่มีไอน้ำมัน ก๊าซกัดกร่อน ก๊าซไวไฟ ฝุ่นนำไฟฟ้ามากเกินไป และแสงแดดโดยตรง (รวมถึงขณะจัดเก็บด้วย) | |||||
| ระดับความสูงขณะใช้งาน *1 | 2000 m หรือต่ำกว่า | |||||
| ประเภทแรงดันเกิน *2 | Ⅱ หรือต่ำกว่า | |||||
| ระดับมลภาวะ *3 | 2 หรือต่ำกว่า | |||||
| วิธีระบายความร้อน | ระบายความร้อนด้วยตัวเอง | |||||
| การต่อกราวด์ | ต่อกราวด์ด้วยความต้านทานกราวด์ 100 Ω หรือน้อยกว่า โดยใช้สายกราวด์ที่มีพื้นที่หน้าตัด 2 mm² ขึ้นไป หากไม่สามารถทำได้ให้ต่อสายกราวด์กับแผงควบคุม | |||||
- *1 ห้ามใช้หรือจัดเก็บ GOT ในสภาพแวดล้อมที่มีความดันสูงกว่าความดันบรรยากาศที่ระดับความสูง 0 m เพราะอาจเกิดการทำงานผิดปกติ การอัดอากาศเข้าแผงควบคุมอาจทำให้เกิดช่องว่างระหว่างแผ่นผิวหน้าและทัชแพนเนล ซึ่งอาจทำให้ทัชแพนเนลไม่ตอบสนองเพียงพอหรือแผ่นหลุดออก
- *2 ระบุส่วนของแหล่งจ่ายไฟที่อุปกรณ์ถูกสันนิษฐานว่าเชื่อมต่อระหว่างเครือข่ายจำหน่ายไฟฟ้าสาธารณะกับเครื่องจักรภายในสถานที่ ประเภท Ⅱ ใช้กับอุปกรณ์ที่รับไฟจากสิ่งติดตั้งแบบถาวร แรงดันเสิร์จที่ทนได้สำหรับอุปกรณ์ที่มีแรงดันพิกัดไม่เกิน 300 V คือ 2500 V
- *3 ระบุอัตราการเกิดวัสดุนำไฟฟ้าในสภาพแวดล้อมที่ใช้งานอุปกรณ์ ระดับมลภาวะ 2 หมายถึงสภาพแวดล้อมที่โดยปกติจะมีเฉพาะมลภาวะที่ไม่นำไฟฟ้า และคาดว่าจะมีการนำไฟฟ้าชั่วคราวจากการควบแน่นในบางสภาวะ
- *4 ใน JIS B 3502:2021 และ IEC 61131-2 ED.3 ได้มีการเปลี่ยนนิยามของ 1G จาก 9.8 m/s² เป็น 10 m/s² ผลิตภัณฑ์นี้ทดสอบโดยใช้นิยามเดิม คือ 1G = 9.8 m/s²
- * สำหรับสถานะการรับรองมาตรฐานและกฎหมายต่าง ๆ (CE, UKCA, UL/cUL และ KC) กรุณาดูที่ " มาตรฐานและการรับรองผลิตภัณฑ์ "
- * ใช้งานและจัดเก็บ GOT ในสภาพแวดล้อมที่ไม่มีแสงแดดโดยตรง อุณหภูมิสูง ฝุ่น ความชื้น และการสั่นสะเทือน
ข้อมูลจำเพาะด้านประสิทธิภาพ
| รายการ | ข้อมูลจำเพาะ | ||
|---|---|---|---|
| GT2505HS-VTBD | GT2506HS-VTBD | ||
| ส่วนแสดงผล *1*2 | อุปกรณ์แสดงผล | TFT color LCD | |
| ขนาดหน้าจอ | 5.7" | 6.5" | |
| ความละเอียด | VGA: 640 × 480 ดอต | ||
| ขนาดพื้นที่แสดงผล | 115.2(4.54) (W) × 86.4(3.40) (H) mm(inch) | 132.5(5.22) (W) × 99.4(3.91) (H) mm(inch) | |
| จำนวนตัวอักษรที่แสดง | ฟอนต์มาตรฐาน 16 ดอต: 40 ตัวอักษร × 30 บรรทัด (ตัวอักษรสองไบต์) ฟอนต์มาตรฐาน 12 ดอต: 53 ตัวอักษร × 40 บรรทัด (ตัวอักษรสองไบต์) |
||
| สีที่แสดง | 65536 สี | ||
| การปรับความสว่าง | 32 ระดับ | ||
| แบ็คไลท์ | LED (ไม่สามารถเปลี่ยนได้) | ||
| อายุแบ็คไลท์ *4 | ประมาณ 60000 ชั่วโมง (อุณหภูมิแวดล้อมขณะใช้งาน: 25℃, ความเข้มการแสดงผล: 50%) | ประมาณ 40000 ชั่วโมง (อุณหภูมิแวดล้อมขณะใช้งาน: 25℃, ความเข้มการแสดงผล: 50%) | |
| ทัชแพนเนล *3*10 | ประเภท | ฟิล์มต้านทานแบบอนาล็อก | |
| ขนาดคีย์ | ขั้นต่ำ 2 × 2 ดอต *7 (ต่อคีย์) | ||
| การกดพร้อมกัน | ไม่รองรับ *8 (สัมผัสได้ครั้งละ 1 จุดเท่านั้น) | ||
| อายุการใช้งาน | 1 ล้านครั้งขึ้นไป (แรงกด: 0.98 N หรือน้อยกว่า) | ||
| สีแผง | ดำ | ||
| หน่วยความจำผู้ใช้ | ความจุหน่วยความจำผู้ใช้ | หน่วยความจำสำหรับจัดเก็บ (ROM) *11 : 32 MB หน่วยความจำสำหรับประมวลผล (RAM): 80 MB | |
| อายุการใช้งาน (จำนวนครั้งที่เขียน) | 100000 ครั้ง | ||
| ความแม่นยำนาฬิกาในตัว | ±90 วินาที/เดือน (อุณหภูมิแวดล้อม: 25℃) | ||
| แบตเตอรี่ | แบตเตอรี่ลิเธียม GT11-50BAT | แบตเตอรี่ลิเธียม GT15-BAT | |
| ข้อมูลที่สำรอง | ข้อมูล SRAM ข้อมูลนาฬิกา ข้อมูล log สถานะระบบ | ||
| อายุการใช้งาน | ประมาณ 5 ปี (อุณหภูมิแวดล้อม: 25℃) | ||
| อินเทอร์เฟซในตัว | RS-232 | RS-232 หรือ RS-422, 1 ช่อง (เลือก 1 ช่องจาก RS-232, RS-422 หรือ Ethernet โดย Ethernet เป็นค่าเริ่มต้นจากโรงงาน) ความเร็วส่งข้อมูล: 115200, 57600, 38400, 19200, 9600, 4800 bps รูปทรงคอนเน็กเตอร์: กลม 32 พิน (ตัวผู้) |
RS-232 หรือ RS-422/485, 1 ช่อง (เลือก 1 ช่อง โดย RS-422/485 เป็นค่าเริ่มต้นจากโรงงาน) ความเร็วส่งข้อมูล: 115200, 57600, 38400, 19200, 9600, 4800 bps รูปทรงคอนเน็กเตอร์: สี่เหลี่ยม 42 พิน (ตัวผู้) |
| RS-422/485 *5 | |||
| Ethernet | 1 ช่อง (เลือก 1 ช่องจาก RS-232, RS-422 หรือ Ethernet โดย Ethernet เป็นค่าเริ่มต้นจากโรงงาน) วิธีถ่ายโอนข้อมูล: 100BASE-TX, 10BASE-T รูปทรงคอนเน็กเตอร์: กลม 32 พิน (ตัวผู้) |
1 ช่อง วิธีถ่ายโอนข้อมูล: 100BASE-TX, 10BASE-T รูปทรงคอนเน็กเตอร์: สี่เหลี่ยม 42 พิน (ตัวผู้) |
|
| USB (host) | 1 ช่อง (ด้านบน) เวอร์ชัน USB: USB 2.0 (High-Speed 480 Mbps), รูปทรงคอนเน็กเตอร์: USB-A | ||
| USB (device) | 1 ช่อง (ด้านบน) เวอร์ชัน USB: USB 2.0 (High-Speed 480 Mbps), รูปทรงคอนเน็กเตอร์: USB Mini-B | ||
| การ์ด SD memory *11 | 1 ช่อง รองรับ SDHC (สูงสุด 32 GB) | ||
| เอาต์พุตบัซเซอร์ | โทนเดียว (ปรับโทนและความยาวโทนได้) | ||
| LED แสดงสถานะเปิดเครื่อง | 2 สี (น้ำเงินและส้ม) | ||
| โครงสร้างป้องกัน *6 | IP65F *9*12 (เมื่อเชื่อมต่อสายเชื่อมต่อภายนอก การจัดระดับนี้ไม่ใช้กับด้านคอนเน็กเตอร์รีเลย์ของสายเชื่อมต่อภายนอก) | ||
| มาตรฐานความปลอดภัย กฎหมายคลื่นวิทยุ | CE, UKCA, UL, cUL, KC (ณ เดือนมิถุนายน 2566) | ||
| มิติภายนอก | 145(5.71) (W) × 185(7.28) (H) × 79.3(3.12) (D) mm(inch) (ไม่รวมส่วนที่ยื่นออกมา เช่น สวิตช์หยุดฉุกเฉิน) | 201(7.91) (W) × 230(9.06) (H) × 97(3.82) (D) mm(inch) (ไม่รวมส่วนที่ยื่นออกมา เช่น สวิตช์หยุดฉุกเฉิน) | |
| น้ำหนัก | 0.79(1.7) kg(lb) (เฉพาะตัวเครื่อง GOT) | 1.2(2.6) kg(lb) (เฉพาะตัวเครื่อง GOT) | |
| ซอฟต์แวร์แพ็กเกจที่รองรับ | GT Works3 เวอร์ชัน 1.195D ขึ้นไป *13 | ||
- *1 เนื่องจากคุณสมบัติของแผงจอ LCD อาจปรากฏจุดสว่าง (ติดตลอดเวลา) และจุดมืด (ดับตลอดเวลา) บนแผง เนื่องจากแผงจอ LCD ประกอบด้วยองค์ประกอบการแสดงผลจำนวนมาก จึงไม่สามารถลดการปรากฏของจุดสว่างและจุดมืดให้เป็นศูนย์ได้ ความแตกต่างของแต่ละแผง LCD อาจทำให้เกิดความแตกต่างด้านสี ความสว่างไม่สม่ำเสมอ และการกะพริบ โปรดทราบว่าปรากฏการณ์เหล่านี้เป็นคุณลักษณะของแผงจอ LCD ไม่ได้หมายความว่าผลิตภัณฑ์มีข้อบกพร่องหรือเสียหาย
- *2 อาจเกิดการกะพริบจากการสั่นสะเทือน แรงกระแทก หรือสีที่แสดง
-
*3 เมื่อใช้สไตลัส ทัชแพนเนลมีอายุการใช้งาน 100,000 ครั้ง สไตลัสต้องเป็นไปตามข้อกำหนดดังนี้
• วัสดุ: เรซินโพลีอะซีทัล • รัศมีปลาย: 0.8 mm ขึ้นไป - *4 เพื่อป้องกันการเบิร์นอินของส่วนแสดงผลและยืดอายุแบ็คไลท์ ให้เปิดใช้งานฟังก์ชันประหยัดหน้าจอและปิดแบ็คไลท์
- *5 GT2505HS-VTBD รองรับ RS-422 เท่านั้น
- *6 โปรดทราบว่าโครงสร้างนี้ไม่รับประกันการป้องกันในทุกสภาพแวดล้อมของผู้ใช้ GOT อาจไม่สามารถใช้งานได้ในบางสภาพแวดล้อมที่สัมผัสกับน้ำมันหรือสารเคมีที่กระเด็นเป็นเวลานาน หรือแช่อยู่ในละอองน้ำมัน
-
*7 ขนาดขั้นต่ำของคีย์ที่สามารถจัดวางได้ เพื่อความปลอดภัยในการใช้งาน แนะนำการตั้งค่าดังนี้
• ขนาดคีย์: 16 × 16 ดอตขึ้นไป • ระยะห่างระหว่างคีย์: 16 ดอตขึ้นไป - *8 หากสัมผัสทัชแพนเนลสองจุดขึ้นไปพร้อมกัน อาจทำให้สวิตช์ที่ไม่ได้ตั้งใจทำงาน ห้ามสัมผัสทัชแพนเนลสองจุดขึ้นไปพร้อมกัน
- *9 ตัวอักษร "F" ต่อท้าย IP65F เป็นสัญลักษณ์ที่ระบุอัตราการป้องกันจากน้ำมัน ตามที่อธิบายไว้ในภาคผนวกของมาตรฐานอุตสาหกรรมญี่ปุ่น JIS C 0920
- *10 การสัมผัสซ้ำ ๆ ที่ขอบนอกของพื้นที่แสดงผลจริงอาจทำให้ผลิตภัณฑ์เกิดความเสียหาย
- *11 ขณะเขียนข้อมูลลงในหน่วยความจำสำหรับจัดเก็บ (ROM) หรือการ์ด SD memory หาก GOT ปิดเครื่อง ข้อมูลอาจเสียหายและอาจทำให้ GOT หยุดทำงาน
- *12 การจัดระดับนี้ไม่ใช้เมื่อถอดฝาครอบป้องกันสภาพแวดล้อมของอินเทอร์เฟซหรือฝาปิดด้านหลังป้องกันสภาพแวดล้อม
- *13 หากต้องการใช้ฟังก์ชันใหม่ ต้องใช้ GT Works3 เวอร์ชันล่าสุด
ข้อมูลจำเพาะสวิตช์
| รายการ | ข้อมูลจำเพาะ | |
|---|---|---|
| GT2505HS-VTBD | GT2506HS-VTBD | |
| สวิตช์ควบคุม | 6 สวิตช์ (6 คอนแทคต่อคอมมอน) คอนแทคแบบปกติเปิด พิกัดสูงสุด 10 mA/24 V DC อายุการใช้งาน: 1,000,000 ครั้ง |
|
| สวิตช์จับ (Grip switch) | 1 สวิตช์ (เดินสายเดี่ยว) (IDEC HE3B-M2PB) Enable switch (Deadman switch) ระบบ 3 ตำแหน่ง OFF ↔ ON ↔ OFF, คอนแทคแบบปกติเปิด 2 คอนแทค พิกัดสูงสุด 1 A/24 V DC (โหลดความต้านทาน) พิกัดสูงสุด 0.3 A/24 V DC (โหลดอินดักชัน) อายุการใช้งาน: 100,000 ครั้ง |
|
| สวิตช์หยุดฉุกเฉิน | 1 สวิตช์ (เดินสายเดี่ยว)(IDEC XA1E-BV303R), คอนแทคแบบปกติปิด 3 คอนแทค พิกัดสูงสุด 1 A/24 V DC (โหลดความต้านทาน) พิกัดสูงสุด 0.3 A/24 V DC (โหลดอินดักชัน) อายุการใช้งาน: 100,000 ครั้ง |
|
| สวิตช์กุญแจล็อก (สวิตช์แบบ 2 ตำแหน่ง) | 1 สวิตช์ (เดินสายเดี่ยว)(IDEC AS6M-2KT1PB), ชนิด 2 ร่อง (หยุดนิ่งด้วยตนเองที่แต่ละตำแหน่ง / กุญแจสามารถใส่และถอดได้ที่ด้านซ้ายเท่านั้น / ด้านขวาไม่สามารถถอดกุญแจได้ / มีกุญแจ 2 ดอก), 2 ตำแหน่ง พิกัดสูงสุด 1 A/24 V DC (โหลดความต้านทาน) พิกัดสูงสุด 0.3 A/24 V DC (โหลดอินดักชัน) อายุการใช้งาน: 100,000 ครั้ง |
|
| LED สวิตช์ควบคุม | - | LED สีเขียว 6 ดวง (ควบคุมการเปิดจากส่วนแสดงผล) |
| LED สวิตช์จับ | LED สีเขียว 1 ดวง (ควบคุมการเปิดจากส่วนแสดงผล) | |
ข้อมูลจำเพาะแหล่งจ่ายไฟ
| รายการ | ข้อมูลจำเพาะ | ||
|---|---|---|---|
| GT2505HS-VTBD | GT2506HS-VTBD | ||
| แรงดันไฟเลี้ยง | 24 V DC (+10%, -15%) | ||
| กำลังไฟฟ้าที่ใช้ | ภายใต้โหลดสูงสุด | 8.4 W หรือน้อยกว่า | 11.6 W หรือน้อยกว่า |
| ตัวเครื่องหลัก (แบ็คไลท์ OFF) | 7.0 W | 8.2 W | |
| กระแสเสิร์จ | 30 A หรือน้อยกว่า (2 ms, อุณหภูมิแวดล้อม: 25℃, ภายใต้โหลดสูงสุด) | ||
| เวลาไฟฟ้าดับชั่วคราวที่ยอมรับได้ | 5 ms หรือน้อยกว่า | ||
| ภูมิคุ้มกันสัญญาณรบกวน | แรงดันสัญญาณรบกวน: 1000 Vp-p, ความกว้างสัญญาณรบกวน: 1 μs, วัดโดยเครื่องจำลองสัญญาณรบกวนที่ความถี่ 30 Hz ถึง 100 Hz | ||
| แรงดันทนทาน | 500 V DC เป็นเวลา 1 นาที ระหว่างขั้วไฟและสายดิน | ||
| ความต้านทานฉนวน | 500 V DC ระหว่างขั้วไฟและสายดิน, 10 MΩ ขึ้นไปโดยเครื่องทดสอบความต้านทานฉนวน | ||
มิติภายนอก
GOT

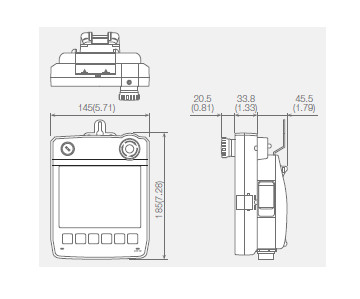

GT2505HS-VTBD

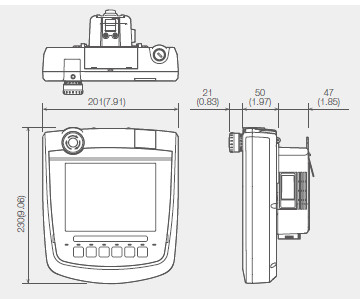

GT2506HS-VTBD
หน่วย: mm(inch)
กล่องแปลงคอนเน็กเตอร์

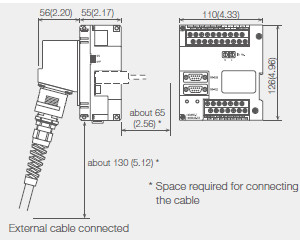

GT16H-CNB-42S
GT16H-CNB-37S
GT11H-CNB-37S
หน่วย: mm(inch)
