ข้อมูลจำเพาะ

ข้อมูลจำเพาะทั่วไป

รายการ ข้อมูลจำเพาะ *5
อุณหภูมิแวดล้อมขณะใช้งาน *1 -20 ℃ ถึง 65 ℃
อุณหภูมิแวดล้อมขณะจัดเก็บ -30 ℃ ถึง 75 ℃
ความชื้นแวดล้อมขณะใช้งาน 10% RH ถึง 90% RH, ไม่มีการควบแน่น
ความชื้นแวดล้อมขณะจัดเก็บ 10% RH ถึง 90% RH, ไม่มีการควบแน่น
ความทนทานต่อแรงสั่นสะเทือน เป็นไปตาม IEC 60068-2-6   ความถี่ อัตราเร่ง ครึ่งแอมพลิจูด จำนวนครั้งในการสวีป
ภายใต้แรงสั่นสะเทือน
แบบไม่ต่อเนื่อง 		5 ถึง 8.4 Hz - 7.0 mm 10 ครั้งในแต่ละทิศทาง
X, Y หรือ Z
8.4 ถึง 150 Hz 19.6 m/s² -
ภายใต้แรงสั่นสะเทือน
แบบต่อเนื่อง 		5 ถึง 8.4 Hz - 7.0 mm -
8.4 ถึง 150 Hz 19.6 m/s² -
ความทนทานต่อแรงกระแทก IEC 60068-2-27 (392 m/s² (40G), 3 ครั้งในแต่ละทิศทาง X, Y หรือ Z)
บรรยากาศขณะใช้งาน ไม่มีไอควันน้ำมัน ก๊าซกัดกร่อน ก๊าซไวไฟ ฝุ่นนำไฟฟ้ามากเกินไป
และแสงแดดโดยตรง (รวมถึงขณะจัดเก็บ)
ระดับความสูงขณะใช้งาน *2 2000 m หรือต่ำกว่า
สถานที่ติดตั้ง ภายในแผงควบคุม
หมวดหมู่แรงดันเกิน *3 Ⅱ หรือต่ำกว่า
ระดับมลภาวะ *4 2 หรือต่ำกว่า
วิธีระบายความร้อน ระบายความร้อนด้วยตัวเอง
การต่อกราวด์ ต่อกราวด์โดยใช้สายกราวด์ที่มีพื้นที่หน้าตัด 2 mm² ขึ้นไป และมีความต้านทานกราวด์ 100 Ω หรือต่ำกว่า หากทำไม่ได้ ให้ต่อสายกราวด์เข้ากับแผงควบคุม

แม้ GT2507T-W จะออกแบบให้ทนต่อสภาพแวดล้อม เช่น รังสี UV อุณหภูมิ และแรงสั่นสะเทือน แต่ไม่ได้รับประกันการทำงานในทุกเงื่อนไขและทุกสภาพแวดล้อม โปรดใช้งานหรือจัดเก็บ GOT ในสภาพแวดล้อมที่เหมาะสม

  • *1รวมอุณหภูมิภายในตู้ของแผงควบคุมที่ติดตั้ง GOT
  • *2ห้ามใช้งานหรือจัดเก็บ GOT ภายใต้ความดันที่สูงกว่าความดันบรรยากาศที่ระดับความสูง 0 m เพราะอาจทำให้ทำงานผิดปกติ การเป่าลมโดยเพิ่มความดันให้แผงควบคุมอาจทำให้เกิดช่องว่างระหว่างแผ่นผิวกับแผงสัมผัส ส่งผลให้แผงสัมผัสตอบสนองไม่ไวพอหรือแผ่นผิวหลุดออก
  • *3ระบุส่วนของแหล่งจ่ายไฟที่คาดว่าอุปกรณ์จะเชื่อมต่ออยู่ระหว่างระบบจ่ายไฟฟ้าสาธารณะกับเครื่องจักรภายในสถานที่ Category II ใช้กับอุปกรณ์ที่รับไฟจากสิ่งอำนวยความสะดวกแบบติดตั้งถาวร แรงดัน surge ทนทานสำหรับอุปกรณ์ที่มีแรงดันพิกัดสูงสุด 300 V คือ 2500 V
  • *4ระบุอัตราการเกิดวัสดุนำไฟฟ้าในสภาพแวดล้อมที่ใช้อุปกรณ์ ระดับมลภาวะ 2 หมายถึงสภาพแวดล้อมที่ปกติเกิดเฉพาะมลภาวะที่ไม่นำไฟฟ้า และอาจเกิดการนำไฟฟ้าชั่วคราวจากการควบแน่นได้ตามเงื่อนไข
  • *5ยูนิตสื่อสารและอ็อพชันที่ใช้กับรุ่นทนทานสามารถใช้งานในสภาพแวดล้อมที่ระบุไว้ในข้อมูลจำเพาะทั่วไปของรุ่นทนทาน อย่างไรก็ตาม เมื่อติดตั้งฝาครอบป้องกันน้ำมันกับ GOT อุณหภูมิแวดล้อมขณะใช้งานต้องอยู่ระหว่าง -20°C ถึง 50°C
    สำหรับอุปกรณ์ต่อพ่วงที่จะเชื่อมต่อกับ GOT โปรดดูคู่มือผลิตภัณฑ์ที่เกี่ยวข้อง

ข้อมูลจำเพาะแหล่งจ่ายไฟ

รายการ ข้อมูลจำเพาะ
แรงดันไฟฟ้า 24 V DC (+25%, -20%)
การสิ้นเปลืองพลังงาน ภายใต้โหลดสูงสุด 17 W หรือต่ำกว่า
ยูนิตหลัก 11 W
ยูนิตหลัก (แบ็คไลท์ OFF) 7 W
กระแสพุ่งสูง 59 A หรือต่ำกว่า (2 ms, อุณหภูมิแวดล้อม: 25 ℃, ภายใต้โหลดสูงสุด)
เวลาที่ยอมให้ไฟดับชั่วขณะ 5 ms หรือต่ำกว่า
ภูมิคุ้มกันสัญญาณรบกวน แรงดันสัญญาณรบกวน: 500 Vp-p, ความกว้างสัญญาณรบกวน: 1 μs
วัดด้วย noise simulator ที่มีความถี่สัญญาณรบกวน 25 Hz ถึง 60 Hz
แรงดันทนทาน 350 V AC เป็นเวลา 1 นาที ระหว่างขั้วต่อแหล่งจ่ายไฟกับกราวด์
ความต้านทานฉนวน 500 V DC ระหว่างขั้วต่อแหล่งจ่ายไฟกับกราวด์
10 MΩ ขึ้นไปเมื่อวัดด้วยเครื่องทดสอบความต้านทานฉนวน

ข้อมูลจำเพาะสมรรถนะ

รายการ ข้อมูลจำเพาะ
ส่วนแสดงผล *1*2 อุปกรณ์แสดงผล TFT color LCD
ขนาดหน้าจอ จอกว้าง 7 นิ้ว
ความละเอียด WVGA: 800 × 480 จุด
ขนาดการแสดงผล 152.40(6.00) (W) × 91.44(3.60) (H) mm (นิ้ว)
จำนวนตัวอักษรที่แสดง ฟอนต์มาตรฐาน 16 จุด: 50 ตัวอักษร × 30 บรรทัด (อักขระสองไบต์)
ฟอนต์มาตรฐาน 12 จุด: 66 ตัวอักษร × 40 บรรทัด (อักขระสองไบต์)
สีที่แสดง 65536 สี
การปรับความสว่าง 32 ระดับ
แบ็คไลท์ LED (เปลี่ยนไม่ได้)
อายุการใช้งานแบ็คไลท์ *4 ประมาณ 50000 ชั่วโมง (อุณหภูมิแวดล้อมขณะใช้งาน: 25℃, ความเข้มการแสดงผล: 50%)
แผงสัมผัส *3*9 ชนิด ฟิล์มต้านทานแบบ อนาล็อก
ขนาดปุ่ม ค่าต่ำสุด 2 × 2 จุด *7 (ต่อปุ่ม)
การกดพร้อมกัน ไม่มี *5 (สัมผัสได้เพียง 1 จุด)
อายุการใช้งาน กดได้ 1 ล้านครั้งขึ้นไป (แรงกด: 0.98 N หรือต่ำกว่า)
สีแผง สีเงิน
หน่วยความจำผู้ใช้ ความจุหน่วยความจำผู้ใช้ หน่วยความจำสำหรับจัดเก็บข้อมูล (ROM) *10: 32 MB
หน่วยความจำสำหรับการทำงาน (RAM): 128 MB
อายุการใช้งาน (จำนวนครั้งในการเขียน) 100000 ครั้ง
ความแม่นยำของนาฬิกาในตัว ±90 วินาที/เดือน (อุณหภูมิแวดล้อม: 25 ℃)
แบตเตอรี่   GT11-50BAT แบตเตอรี่ลิเธียม
ข้อมูลที่สำรอง ข้อมูล SRAM, ข้อมูลนาฬิกา, ข้อมูลบันทึกสถานะระบบ
อายุการใช้งาน ประมาณ 5 ปี (อุณหภูมิแวดล้อม: 25 ℃)
อินเทอร์เฟซในตัว RS-232 1 ช่อง
ความเร็วการส่งข้อมูล: 115200, 57600, 38400, 19200, 9600, 4800 bps
รูปทรงคอนเนคเตอร์: D-sub 9-pin (male)
RS-422/485 1 ช่อง
ความเร็วการส่งข้อมูล: 115200, 57600, 38400, 19200, 9600, 4800 bps
รูปทรงคอนเนคเตอร์: D-sub 9-pin (female)
Ethernet 2 ช่อง
วิธีถ่ายโอนข้อมูล: 100BASE-TX, 10BASE-T
รูปทรงคอนเนคเตอร์: RJ45 (modular jack) AUTO MDI/MDI-X
USB (host) 1 ช่อง (ด้านหลัง)
เวอร์ชัน USB: USB 2.0 (High-Speed 480 Mbps), รูปทรงคอนเนคเตอร์: USB-A
USB (device) 1 ช่อง (ด้านหลัง)
เวอร์ชัน USB: USB 2.0 (High-Speed 480 Mbps), รูปทรงคอนเนคเตอร์: USB Mini-B
การ์ดหน่วยความจำ SD *10 1 ช่อง, รองรับ SDHC (สูงสุด 32 GB)
อินเทอร์เฟซยูนิตสื่อสาร Wireless LAN สำหรับติดตั้งยูนิตสื่อสาร Wireless LAN
อินเทอร์เฟซเอาต์พุตเสียง 1 ช่อง, รูปแบบ WAV (16 บิต, 8.000 kHz/16.000 kHz, โมโน)
ปลั๊กที่ใช้ได้: ปลั๊ก stereo mini φ3.5 (3 ขั้ว)
เอาต์พุตสัญญาณเสียง เสียงเดี่ยว (ปรับโทนเสียงและความยาวเสียงได้)
POWER LED 2 สี (น้ำเงินและส้ม)
การตัดรังสี UV ด้านหน้า: ประมาณ 95% (370 nm)
โครงสร้างป้องกัน *6 ด้านหน้า: IP66F *8, IP67F *8 ภายในแผงควบคุม: IP2X
มาตรฐานความปลอดภัย กฎหมายวิทยุ CE, UKCA, UL, cUL, KC (ณ มิถุนายน 2023)
มิติภายนอก 214(8.43) (W) × 158(6.22) (H) × 55(2.17) (D) mm (นิ้ว)
ขนาดตัดแผง 197(7.76) (W) × 141(5.55) (H) mm (นิ้ว)
น้ำหนัก (ไม่รวมฟิตติ้ง) 1.2(2.6) kg(lb)
ซอฟต์แวร์ที่รองรับ GT Works3 Version 1.195D ขึ้นไป *11
  • *1ตามลักษณะของแผงแสดงผลคริสตัลเหลว อาจมีจุดสว่าง (ติดตลอด) และจุดมืด (ไม่ติด) ปรากฏบนแผง เนื่องจากแผงแสดงผลคริสตัลเหลวประกอบด้วยองค์ประกอบการแสดงผลจำนวนมาก จึงไม่สามารถลดจุดสว่างและจุดมืดให้เป็นศูนย์ได้ ความแตกต่างเฉพาะตัวของแผงแสดงผลคริสตัลเหลวอาจทำให้สี ความสว่างไม่สม่ำเสมอ และการกะพริบต่างกัน โปรดทราบว่าปรากฏการณ์เหล่านี้เป็นลักษณะของแผงแสดงผลคริสตัลเหลว ไม่ได้หมายความว่าผลิตภัณฑ์บกพร่องหรือเสียหาย
  • *2อาจเกิดการกะพริบจากแรงสั่นสะเทือน แรงกระแทก หรือสีที่แสดง
  • *3เมื่อใช้ปากกา stylus แผงสัมผัสมีอายุการใช้งาน 100000 ครั้ง ปากกา stylus ต้องเป็นไปตามข้อมูลจำเพาะต่อไปนี้
    ● วัสดุ: เรซิน polyacetal  ● รัศมีปลาย: 0.8 mm ขึ้นไป
  • *4เพื่อป้องกันภาพค้างในส่วนแสดงผลและยืดอายุแบ็คไลท์ ให้เปิดใช้ฟังก์ชัน screen save และปิดแบ็คไลท์
  • *5หากแตะสองจุดขึ้นไปพร้อมกันบนแผงสัมผัส สวิตช์ในตำแหน่งที่ไม่ได้ตั้งใจอาจทำงาน ห้ามแตะสองจุดขึ้นไปพร้อมกันบนแผงสัมผัส
  • *6โปรดทราบว่าโครงสร้างนี้ไม่ได้รับประกันการป้องกันในสภาพแวดล้อมของผู้ใช้ทุกแบบ อาจไม่สามารถใช้ GOT ได้ในบางสภาพแวดล้อมที่มีน้ำมันหรือสารเคมีกระเด็นใส่เป็นเวลานาน หรืออยู่ในละอองน้ำมัน
  • *7ขนาดปุ่มต่ำสุดที่จัดวางได้ เพื่อให้ใช้งานผลิตภัณฑ์ได้อย่างปลอดภัย แนะนำการตั้งค่าต่อไปนี้
    ● ขนาดปุ่ม: 16 × 16 จุดขึ้นไป  ● ระยะห่างระหว่างปุ่ม: 16 จุดขึ้นไป
  • *8อักษรต่อท้าย "F" ของ IP66F และ IP67F เป็นสัญลักษณ์ที่ระบุระดับการป้องกันน้ำมัน โดยระบุไว้ในภาคผนวกของมาตรฐานอุตสาหกรรมญี่ปุ่น JIS C 0920
  • *9การแตะขอบนอกของพื้นที่แสดงผลจริงซ้ำ ๆ อาจทำให้ผลิตภัณฑ์ขัดข้อง
  • *10หากปิดไฟ GOT ระหว่างเขียนข้อมูลลงหน่วยความจำสำหรับจัดเก็บข้อมูล (ROM) หรือการ์ดหน่วยความจำ SD ข้อมูลอาจเสียหายและทำให้ GOT หยุดทำงาน
  • *11ต้องใช้ GT Works3 เวอร์ชันล่าสุดเพื่อใช้ฟังก์ชันใหม่

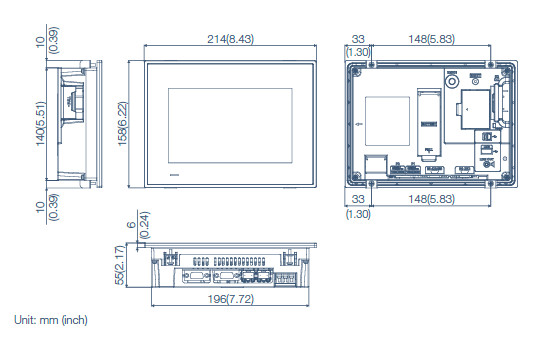

มิติภายนอก

มิติภายนอก

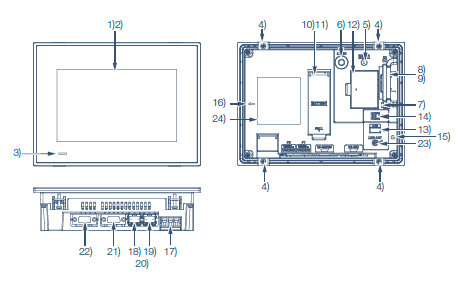

ชื่อส่วนประกอบ

ชื่อส่วนประกอบ
  1. 1)ส่วนแสดงผล
  2. 2)แผงสัมผัส
  3. 3)POWER LED
  4. 4)ฟิตติ้งติดตั้งยูนิต
  5. 5)สวิตช์รีเซ็ต
  6. 6)สวิตช์ S.MODE
  7. 7)การ์ดหน่วยความจำ SD LED แสดงการเข้าถึง
  8. 8)อินเทอร์เฟซการ์ดหน่วยความจำ SD (อยู่ภายในฝาครอบ)
  9. 9)ฝาครอบการ์ดหน่วยความจำ SD
  10. 10)แบตเตอรี่ (อยู่ภายในฝาครอบ)
  11. 11)สวิตช์ตั้งค่าเทอร์มิเนติงรีซิสเตอร์ (อยู่ภายในฝาครอบ)
  12. 12)อินเทอร์เฟซยูนิตสื่อสาร Wireless LAN (อยู่ภายในฝาครอบ)
  1. 13)อินเทอร์เฟซ USB (host/ด้านหลัง)
  2. 14)อินเทอร์เฟซ USB (device/ด้านหลัง)
  3. 15)รูติดตั้งแคลมป์สายเคเบิล
  4. 16)เครื่องหมายลูกศรสำหรับติดตั้งแนวตั้ง
  5. 17)ขั้วต่อแหล่งจ่ายไฟ
  6. 18)อินเทอร์เฟซ Ethernet (Port 1)
  7. 19)อินเทอร์เฟซ Ethernet (Port 2)
  8. 20)LED แสดงสถานะการสื่อสาร Ethernet
  9. 21)อินเทอร์เฟซ RS-422/485
  10. 22)อินเทอร์เฟซ RS-232
  11. 23)อินเทอร์เฟซเอาต์พุตเสียง
  12. 24)แผ่นป้ายพิกัด

ขนาดตัดแผง

[หน่วย: mm (นิ้ว)]

ขนาดหน้าจอ A B
จอกว้าง 7 นิ้ว 197 (7.76) 141 (5.55)
ช่องเปิดแผง
