Human Machine Interfaces MELHMI-GOT GOT2000 Series

สเปก

สเปกทั่วไป

รายการ สเปก
อุณหภูมิแวดล้อมขณะใช้งาน *1 0 ℃ ถึง 55 ℃ *6 (ติดตั้งแนวนอน), 0 ℃ ถึง 50 ℃ (ติดตั้งแนวตั้ง)
อุณหภูมิแวดล้อมขณะเก็บรักษา -20 ℃ to 60 ℃
ความชื้นแวดล้อมขณะใช้งาน 10% RH to 90% RH, non-condensing *2
ความชื้นแวดล้อมขณะเก็บรักษา 10% RH to 90% RH, non-condensing *2
ความทนทานต่อการสั่นสะเทือน เป็นไปตาม
JIS B 3502 และ
IEC 61131-2 *7 		  ความถี่ ความเร่ง ครึ่งแอมพลิจูด จำนวนรอบกวาด
ขณะสั่นสะเทือนเป็นช่วง ๆ 5 to 8.4 Hz - 3.5 mm 10 ครั้งในแต่ละ
ทิศทาง X, Y, หรือ Z
8.4 to 150 Hz 9.8 m/s² -
ขณะสั่นสะเทือนต่อเนื่อง 5 to 8.4 Hz - 1.75 mm -
8.4 to 150 Hz 4.9 m/s² -
ความทนทานต่อแรงกระแทก เป็นไปตาม JIS B 3502 และ IEC 61131-2 (147 m/s² (15G), 3 ครั้งในแต่ละทิศทาง X, Y, หรือ Z) *7
บรรยากาศขณะใช้งาน ไม่มีไอระเหยจากน้ำมัน แก๊สกัดกร่อน แก๊สติดไฟ ฝุ่นนำไฟฟ้าปริมาณมาก
และแสงแดดโดยตรง (รวมถึงขณะเก็บรักษา)
ความสูงขณะใช้งาน *3 2000 m or less
ตำแหน่งติดตั้ง ภายในตู้ควบคุม
ประเภทแรงดันเกิน *4 Ⅱ or less
ระดับมลภาวะ *5 2 or less
วิธีระบายความร้อน ระบายความร้อนด้วยตัวเอง
การต่อลงดิน ต่อลงดินโดยใช้สายดินที่มีพื้นที่หน้าตัด 2 mm² ขึ้นไป โดยให้มีความต้านทานสายดิน 100 Ω หรือน้อยกว่า หากไม่สามารถทำได้ ให้ต่อสายดินกับตู้ควบคุม
  • *1 รวมถึงอุณหภูมิภายในตู้ควบคุมที่ติดตั้ง GOT
  • *2 หากอุณหภูมิแวดล้อมเกิน 40 ℃ ความชื้นสัมบูรณ์ต้องไม่เกิน 90% RH ที่ 40 ℃
  • *3 ห้ามใช้งานหรือเก็บรักษา GOT ในสภาวะที่มีความดันสูงกว่าความดันบรรยากาศที่ระดับความสูง 0 m เพราะอาจทำให้เกิดการทำงานผิดปกติ การอัดอากาศเข้าตู้ควบคุมอาจทำให้เกิดช่องว่างระหว่างแผ่นหน้าและแผงสัมผัส ซึ่งอาจทำให้แผงสัมผัสไม่ตอบสนองเพียงพอหรือแผ่นหลุดออกได้
  • *4 หมายถึงส่วนของแหล่งจ่ายไฟที่อุปกรณ์ได้รับการออกแบบให้ต่อเชื่อม ระหว่างเครือข่ายจ่ายไฟฟ้าสาธารณะกับเครื่องจักรภายในสถานที่ ประเภท II ใช้กับอุปกรณ์ที่รับพลังงานจากระบบไฟฟ้าแบบถาวร แรงดันทนต่อแรงดันเกินพิกัดสำหรับอุปกรณ์ที่มีแรงดันพิกัดไม่เกิน 300 V คือ 2500 V
  • *5 หมายถึงอัตราการเกิดวัสดุนำไฟฟ้าในสภาพแวดล้อมที่ใช้งานอุปกรณ์ ระดับมลภาวะ 2 หมายถึงสภาพแวดล้อมที่โดยปกติมีเพียงมลภาวะที่ไม่นำไฟฟ้าเท่านั้น และคาดว่าอาจมีการนำไฟฟ้าชั่วคราวที่เกิดจากการควบแน่นตามสภาวะแวดล้อม
  • *6 เมื่อติดตั้งฝาครอบป้องกันน้ำมันบน GOT อุณหภูมิแวดล้อมสูงสุดขณะใช้งานต้องต่ำกว่าที่ระบุในสเปกทั่วไป 5℃
  • *7 ค่า 1G ถูกเปลี่ยนจาก 9.8 m/s² เป็น 10 m/s² ใน JIS B 3502:2021 และ IEC 61131-2 ED.3 ผลิตภัณฑ์นี้ได้รับการทดสอบโดยใช้นิยามเดิม คือ 1G = 9.8 m/s²

สำหรับสถานะการรับรองตามมาตรฐานและกฎหมายต่างๆ (CE, UKCA, ATEX, UL/cUL, Class I Division 2, KC, KCs, และการรับรองทางทะเล [ABS/BV/DNV/LR/NK/RINA])
โปรดดูที่ " มาตรฐานและการรับรองผลิตภัณฑ์ "

ใช้งานและเก็บรักษา GOT ในสภาพแวดล้อมที่ปราศจากแสงแดดโดยตรง อุณหภูมิสูง ฝุ่น ความชื้น และการสั่นสะเทือน

สเปกแหล่งจ่ายไฟ

รายการ สเปก
GT2107-WTBD GT2107-WTSD
แรงดันแหล่งจ่ายไฟ 24 V DC (+10%, -15%)
ความถี่แหล่งจ่ายไฟ -
การใช้กำลังไฟ ภายใต้โหลดสูงสุด 11.3 W หรือน้อยกว่า
ยูนิตหลัก (ปิดไฟพื้นหลัง) 7.0 W
กระแสพุ่งเริ่มต้น 35 A หรือน้อยกว่า (3 ms, อุณหภูมิแวดล้อม: 25 ℃, ภายใต้โหลดสูงสุด)
เวลาไฟดับชั่วขณะที่ยอมรับได้ 5 ms หรือน้อยกว่า
ภูมิต้านทานสัญญาณรบกวน แรงดันสัญญาณรบกวน: 1000 Vp-p, ความกว้างสัญญาณรบกวน: 1 μs,
วัดด้วยเครื่องจำลองสัญญาณรบกวนที่ความถี่ตั้งแต่ 30 Hz ถึง 100 Hz
แรงดันทนทาน 500 V AC เป็นเวลา 1 นาที ระหว่างขั้วไฟและสายดิน
ความต้านทานฉนวน 500 V DC ระหว่างขั้วไฟและสายดิน,
10 MΩ หรือมากกว่า วัดด้วยเครื่องวัดความต้านทานฉนวน

สเปกสมรรถนะ

รายการ สเปก
GT2107-WTBD GT2107-WTSD
ส่วนแสดงผล *1*2 อุปกรณ์แสดงผล TFT color LCD
ขนาดหน้าจอ 7" widescreen
ความละเอียด WVGA: 800 × 480 dots
ขนาดการแสดงผล 152.40(6.00) (W) × 91.44(3.60) (H) mm (inch)
จำนวนอักขระที่แสดงได้ ฟอนต์มาตรฐาน 16 จุด: 50 ตัวอักษร × 30 บรรทัด (อักขระสองไบต์)
ฟอนต์มาตรฐาน 12 จุด: 66 ตัวอักษร × 40 บรรทัด (อักขระสองไบต์)
สีที่แสดงได้ 65536 สี
การปรับความสว่าง 32 ระดับ
ไฟพื้นหลัง LED (ไม่สามารถเปลี่ยนได้)
อายุไฟพื้นหลัง *4 ประมาณ 50000 ชม. (อุณหภูมิแวดล้อมขณะใช้งาน: 25 ℃, ความเข้มการแสดงผล: 50%)
แผงสัมผัส *3*11 ประเภท ฟิล์มแบบอนาล็อกรีซิสทีฟ
ขนาดปุ่ม ขั้นต่ำ 2 × 2 จุด *8 (ต่อปุ่ม)
การกดพร้อมกัน ไม่รองรับ *5 (สัมผัสได้เพียง 1 จุดเท่านั้น)
อายุการใช้งาน 1 ล้านครั้งขึ้นไป (แรงกด: 0.98 N หรือน้อยกว่า)
สีแผง สีดำ Silver *10
หน่วยความจำผู้ใช้ ความจุหน่วยความจำผู้ใช้ หน่วยความจำสำหรับจัดเก็บ (ROM) *12 : 15 MB
อายุการใช้งาน (จำนวนครั้งที่เขียนได้) 100000 ครั้ง
ความแม่นยำของนาฬิกาในตัว ±45 วินาที/เดือน (อุณหภูมิแวดล้อม: 25 ℃)
Battery   GT11-50BAT lithium battery
ข้อมูลที่สำรองไว้ ข้อมูล SRAM, ข้อมูลนาฬิกา
อายุการใช้งาน ประมาณ 5 ปี (อุณหภูมิแวดล้อม: 25 ℃)
อินเทอร์เฟซในตัว RS-232 1 ช่องสัญญาณ
ความเร็วในการส่งข้อมูล: 115200, 57600, 38400, 19200, 9600, 4800 bps
รูปแบบขั้วต่อ: D-sub 9 พิน (ตัวผู้)
RS-422/485 1 ช่องสัญญาณ
ความเร็วในการส่งข้อมูล: 115200, 57600, 38400, 19200, 9600, 4800 bps
รูปแบบขั้วต่อ: D-sub 9 พิน (ตัวเมีย)
ตัวต้านทานปลายสาย: OPEN/110 Ω/330 Ω (สลับด้วยสวิตช์ตั้งค่าตัวต้านทานปลายสาย)
Ethernet 1 ช่องสัญญาณ
วิธีการถ่ายโอนข้อมูล: 100BASE-TX, 10BASE-T
รูปแบบขั้วต่อ: RJ45 (modular jack) AUTO MDI/MDI-X
USB(host) 1 ช่องสัญญาณ (ด้านหลัง)
USB เวอร์ชัน: USB 1.1 (Full-Speed 12 Mbps)
รูปแบบขั้วต่อ: USB-A
USB(device) 1 ช่องสัญญาณ (ด้านหน้า)
USB เวอร์ชัน: USB 1.1 (Full-Speed 12 Mbps)
รูปแบบขั้วต่อ: USB Mini-B
SD memory card *12 1 ช่องสัญญาณ, รองรับ SDHC (สูงสุด 32 GB)
อินเทอร์เฟซยูนิตสื่อสาร Wireless LAN -
อินเทอร์เฟซเอาต์พุตเสียง -
เอาต์พุตบัซเซอร์ เสียงเดียว (ปรับความยาวเสียงได้)
POWER LED -
โครงสร้างป้องกัน *6 ด้านหน้า: IP67F *7*9 ภายในตู้ควบคุม: IP2X
มาตรฐานความปลอดภัย, กฎหมายวิทยุ (ณ มิถุนายน 2023) CE, UKCA, UL, cUL, KC
การรับรองทางทะเล (ณ มิถุนายน 2023) -
มิติภายนอก 189 (7.44) (W) × 142 (5.59) (H) × 48 (1.89) (D) mm (inch)
มิติการเจาะแผง 180.5 (7.11) (W) × 133.5 (5.26) (H) mm (inch)
น้ำหนัก (ไม่รวมอุปกรณ์ยึด) 0.7 (1.54) kg (lb)
ซอฟต์แวร์แพ็กเกจที่รองรับ GT Works3 Version 1.170C or later *13
  • *1 จุดสว่าง (สว่างตลอด) และจุดมืด (ดับตลอด) อาจปรากฏบนหน้าจอ LCD เนื่องจากเป็นคุณลักษณะของหน้าจอดังกล่าว เนื่องจากหน้าจอประกอบด้วยองค์ประกอบการแสดงผลจำนวนมาก จึงไม่สามารถลดการปรากฏของจุดสว่างและจุดมืดให้เป็นศูนย์ได้ ความแตกต่างของแต่ละหน้าจออาจทำให้เกิดความแตกต่างในสี ความสว่างไม่สม่ำเสมอ และการกะพริบ โปรดทราบว่าปรากฏการณ์เหล่านี้เป็นคุณลักษณะของหน้าจอ LCD และไม่ได้หมายความว่าผลิตภัณฑ์มีข้อบกพร่องหรือเสียหาย
  • *2 อาจเกิดการกะพริบเนื่องจากการสั่นสะเทือน แรงกระแทก หรือสีที่แสดง
  • *3 เมื่อใช้ปากกาสไตลัส แผงสัมผัสมีอายุการใช้งาน 100,000 ครั้ง ปากกาสไตลัสต้องเป็นไปตามสเปกต่อไปนี้
    • วัสดุ: เรซินโพลีอะซีทัล • รัศมีปลาย: 0.8 mm ขึ้นไป
  • *4 เพื่อป้องกันการเบิร์นอินของส่วนแสดงผลและยืดอายุไฟพื้นหลัง ให้เปิดใช้งานฟังก์ชันสกรีนเซฟเวอร์และปิดไฟพื้นหลัง
  • *5 หากสัมผัสแผงสัมผัสสองจุดขึ้นไปพร้อมกัน สวิตช์ในตำแหน่งที่ไม่ตั้งใจอาจทำงาน ห้ามสัมผัสแผงสัมผัสสองจุดขึ้นไปพร้อมกัน
  • *6 โปรดทราบว่าโครงสร้างนี้ไม่รับประกันการป้องกันในทุกสภาพแวดล้อมของผู้ใช้ อาจไม่สามารถใช้ GOT ในสภาพแวดล้อมบางอย่างที่มีน้ำมันหรือสารเคมีกระเด็นเป็นเวลานาน หรือแช่อยู่ในละอองน้ำมัน
  • *7 เพื่อให้ได้มาตรฐาน IP67F ให้ปิดฝาครอบป้องกันสภาพแวดล้อม USB โดยกดที่สัญลักษณ์ USB ให้แน่น (GOT เป็นไปตาม IP2X เมื่อเปิดฝาครอบป้องกันสภาพแวดล้อม USB)
  • *8 ขนาดต่ำสุดของปุ่มที่สามารถจัดวางได้ เพื่อความปลอดภัยในการใช้งานผลิตภัณฑ์ แนะนำการตั้งค่าดังต่อไปนี้
    • ขนาดปุ่ม: 16 × 16 จุดขึ้นไป • ระยะห่างระหว่างปุ่ม: 16 จุดขึ้นไป
  • *9 ตัวอักษร "F" ต่อท้ายใน IP67F เป็นสัญลักษณ์ที่บ่งบอกระดับการป้องกันน้ำมัน ระบุไว้ในภาคผนวกของมาตรฐานอุตสาหกรรมญี่ปุ่น JIS C 0920
  • *10 ส่วนล่างของแผงรวมถึงฝาครอบป้องกันสภาพแวดล้อม USB เป็นสีดำ
  • *11 การสัมผัสขอบด้านนอกของพื้นที่แสดงผลจริงซ้ำๆ อาจทำให้ผลิตภัณฑ์เสียหาย
  • *12 ขณะเขียนข้อมูลลงในหน่วยความจำสำหรับจัดเก็บ (ROM) หรือ SD memory card หาก GOT ถูกปิดเครื่อง ข้อมูลอาจเสียหายและอาจทำให้ GOT หยุดทำงาน
  • *13 เพื่อใช้งานฟังก์ชันใหม่ จำเป็นต้องใช้ GT Works3 เวอร์ชันล่าสุด

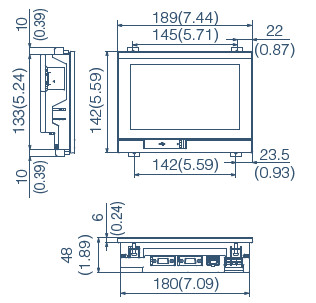

มิติภายนอก

GT2107-WT□D

[หน่วย: mm (inch)]

GT2107-WT□D

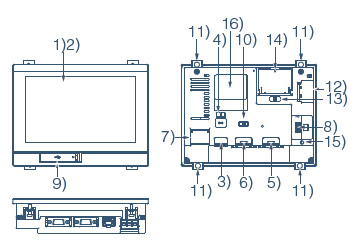

ชื่อส่วนประกอบ

GT2107-WT□D
  • 1) ส่วนแสดงผล
  • 2) แผงสัมผัส
  • 3) Ethernet interface
  • 4) LED แสดงสถานะการสื่อสาร Ethernet
  • 5) RS-232 interface
  • 6) RS-422/485 interface
  • 7) ขั้วต่อไฟฟ้า
  • 8) USB interface (host/ด้านหลัง)
  • 9) USB interface (device/ด้านหน้า)
  • 10) สวิตช์ตั้งค่าตัวต้านทานปลายสาย
  • 11) อุปกรณ์ยึดติดตั้งยูนิต
  • 12) SD memory card interface (ภายในฝาครอบ)
  • 13) LED แสดงการเข้าถึง SD memory card
  • 14) แบตเตอรี่ (ภายในฝาครอบ)
  • 15) รูยึดที่หนีบสาย
  • 16) แผ่นป้ายพิกัด

มิติการเจาะแผง

หน่วย: mm(inch)

ขนาดหน้าจอ รุ่น A B
7" widescreen GT2107-WT□D 180.5 (7.11) 133.5 (5.26)
Panel opening

ความหนาแผง: 1.6 mm ถึง 4 mm (0.06 inch ถึง 0.16 inch)
