Human Machine Interfaces MELHMI-GOT MELSOFT GT Works3

วิศวกรรมที่ทำได้ง่าย

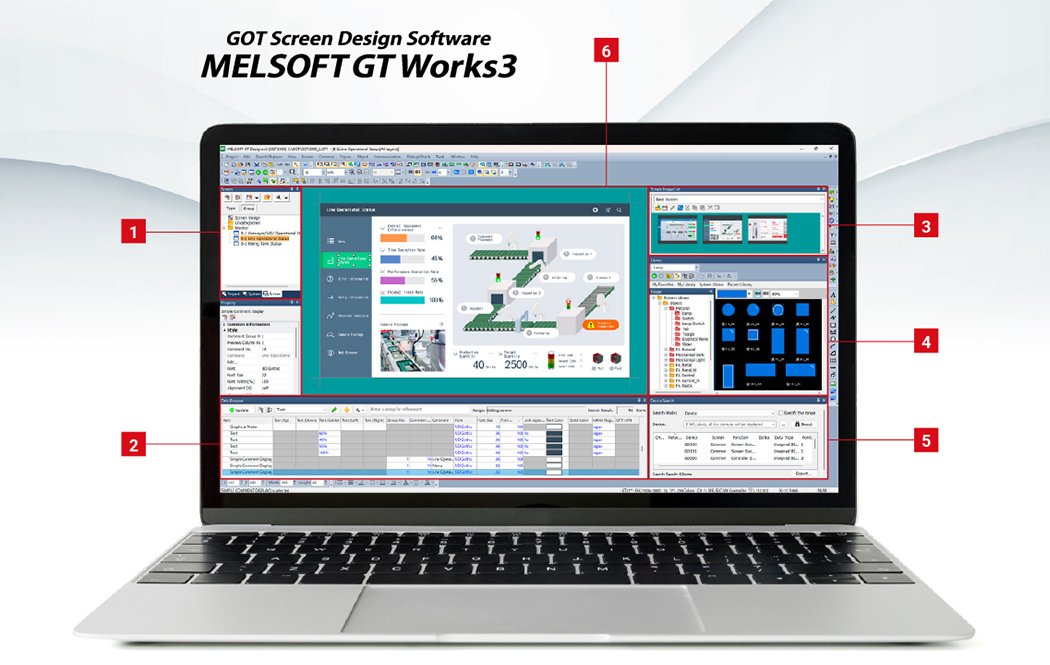

• 1Work Tree

  จัดการและกำหนดค่าสำหรับแต่ละหน้าจอ ระบบ และโปรเจกต์

• 2Data Browser

  ดูและแก้ไขคุณสมบัติของออบเจกต์หลายรายการพร้อมกันได้ทั่วทั้งโปรเจกต์

• 3Screen Image List

  ดูแต่ละหน้าจอในรูปแบบภาพ ทำให้การค้นหาหน้าจอเป็นเรื่องง่าย

• 4Library

  สร้างหน้าจอระดับมืออาชีพโดยใช้ชิ้นส่วนและ frame animation ที่หลากหลาย

• 5Device Search

  ค้นหา device และ label ที่ใช้งานอยู่ได้อย่างรวดเร็ว

• 6Screen Editor

  ออกแบบอย่างมีประสิทธิภาพด้วยฟังก์ชันต่างๆ ที่ช่วยลดชั่วโมงการทำงานในการสร้างหน้าจอ

เลือกจากชิ้นส่วนที่หลากหลายและสวยงาม

UpgradedLibrary

• NEWเพิ่มชิ้นส่วนใหม่ในรูปแบบ vector จำนวนมาก ชิ้นส่วน vector สามารถระบุสีได้แบบ full color และคุณภาพยังคงสม่ำเสมอแม้จะซูมเข้าหรือออก แม้จะขยายชิ้นส่วน ขนาดของข้อมูลโปรเจกต์ก็ไม่เปลี่ยนแปลง

BeforeRaster format

NEWVector format

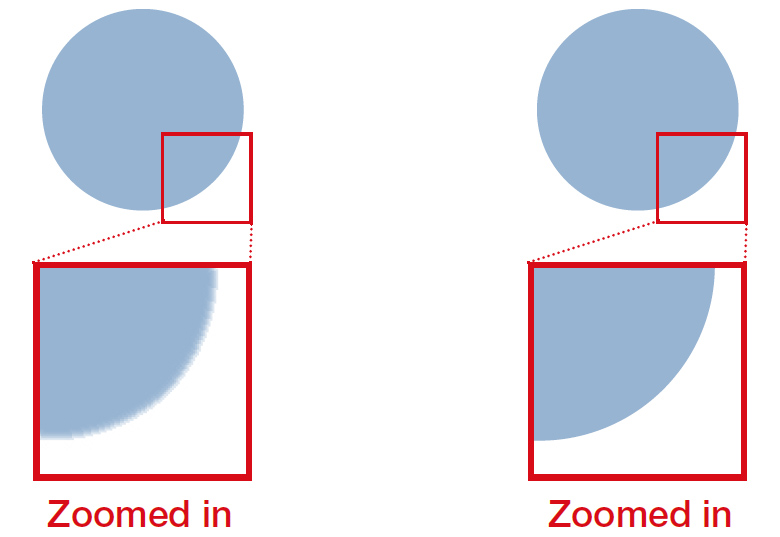

รูปแบบ vector แสดงขอบเส้นที่คมชัดไม่ว่าจะขนาดใด

BeforeRaster format

NEWVector format

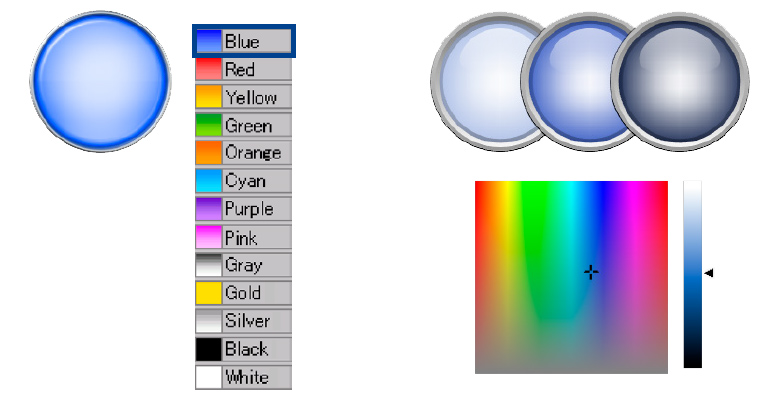

รูปแบบ vector สามารถระบุสีได้แบบ full color

ออกแบบอย่างมีประสิทธิภาพด้วยการแก้ไขแบบกลุ่ม

UpgradedData Browser

• การตั้งค่าต่างๆ ภายในโปรเจกต์สามารถแสดงรวมกันและแก้ไขได้โดยตรง ทำให้ตรวจสอบและปรับแต่งข้อมูลได้อย่างมีประสิทธิภาพ แม้จะมีหน้าจอหรือการตั้งค่าจำนวนมาก

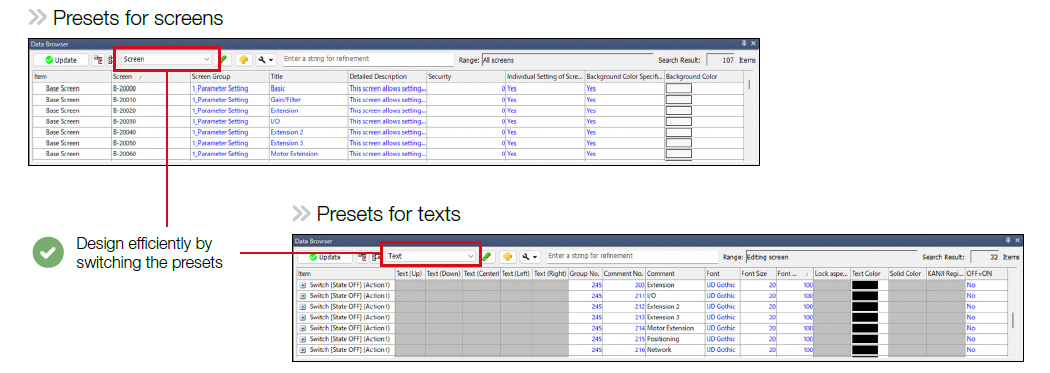

• NEWเปลี่ยนและสลับรายการแสดงผลของ data browser โดยใช้ preset เพื่อออกแบบอย่างมีประสิทธิภาพ ตัวอย่างเช่น สลับไปยัง preset สำหรับหน้าจอเมื่อแก้ไขการตั้งค่าหน้าจอ และสลับไปยัง preset สำหรับข้อความเมื่อแก้ไขการตั้งค่าข้อความ ผู้ใช้ยังสามารถสร้าง preset เองได้

ฟังก์ชันการคัดลอกที่ปรับปรุงแล้ว

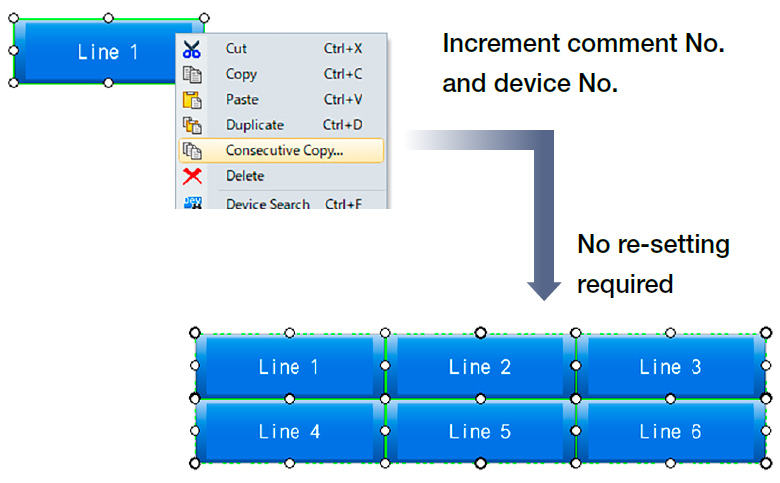

UpgradedConsecutive Copy

• สามารถคัดลอก figure และออบเจกต์หลายรายการพร้อมกันได้
• เมื่อคัดลอก ข้อมูลเช่นหมายเลข device สามารถเพิ่มค่าต่อเนื่องจากข้อมูลต้นฉบับได้ ลดความจำเป็นในการกำหนดค่าใหม่

[รายการที่รองรับการเพิ่มค่าต่อเนื่อง]

• หมายเลข Device
• User ID
• หมายเลขกลุ่ม Comment
• Move Destination ID
• หมายเลข Comment
• NEWจำนวน Array Element

การเขียน script อย่างมีประสิทธิภาพ

NEWScript Block

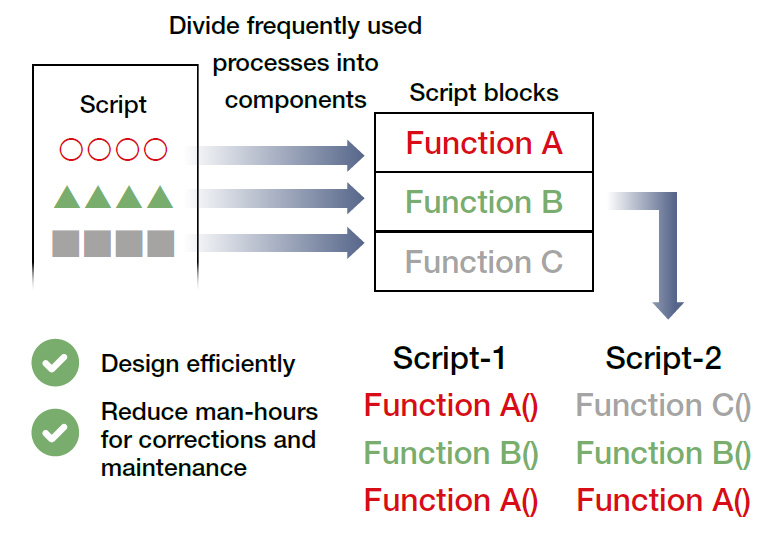

กระบวนการสามารถแบ่งออกเป็นส่วนประกอบที่นำกลับมาใช้ใหม่ได้ (block) การใช้ script block เหล่านี้ทำให้การพัฒนามีประสิทธิภาพมากขึ้น

Script:
ภาษาโปรแกรมที่คล้ายกับภาษา C สามารถควบคุมการแสดงผลของ GOT

Debug ได้จากที่นั่งทำงานแม้ไม่มีตัวเครื่อง GOT

UpgradedSimulator (GT Simulator3)

• สามารถจำลองการทำงานของ GOT บนคอมพิวเตอร์โดยใช้ simulator (GT Simulator3)

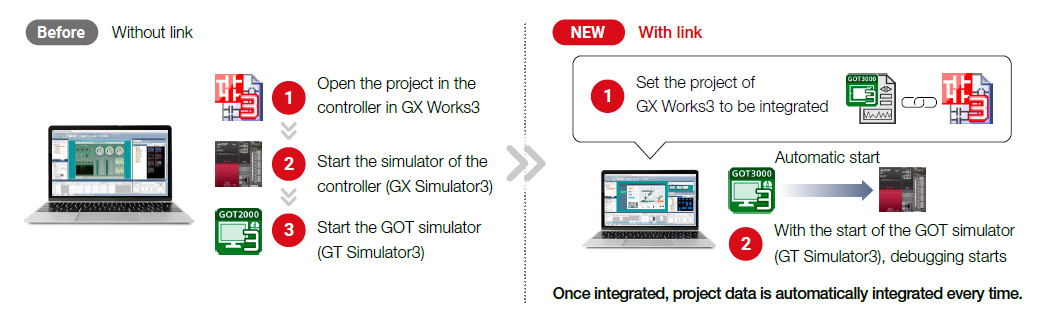

• เมื่อระบุโปรเจกต์ของ controller ที่จะเชื่อมต่อล่วงหน้าในโปรเจกต์ GOT simulator ของ controller (GX Simulator3) จะเริ่มต้นโดยอัตโนมัติเมื่อเปิด GOT simulator (GT Simulator3) ทำให้เริ่ม debug ได้ทันที

นำกลับมาใช้ใหม่เพื่อลดชั่วโมงการออกแบบ

มี add-on project (หน้าจอตัวอย่าง) พร้อมใช้งานทันที ออกแบบมาด้วยความสามารถในการมองเห็นและการใช้งานที่ดีเยี่ยม

Add-On Project สำหรับการเชื่อมต่อ
การเชื่อมต่อ servo amplifier
การเชื่อมต่อ inverter
การเชื่อมต่ออุปกรณ์ Mitsubishi FA อื่นๆ
การเชื่อมต่ออุปกรณ์ที่ไม่ใช่ Mitsubishi FA

Add-On Project สำหรับฟังก์ชัน
กล้อง (การแสดงผล live การบันทึก การเล่นซ้ำ)
ตัวอย่างการออกแบบหน้าจอ (logging กราฟ การแจ้งเตือน)

นำ asset ของโปรเจกต์กลับมาใช้ใหม่ได้ง่าย

การนำข้อมูลกลับมาใช้ใหม่

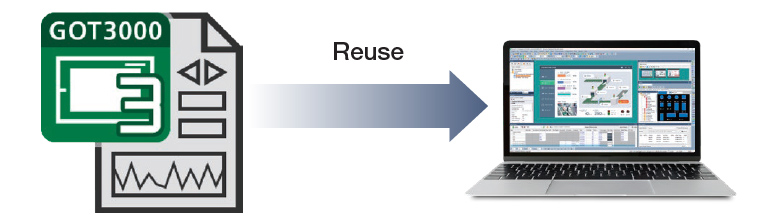

ข้อมูลโปรเจกต์ของ GOT3000 สามารถนำกลับมาใช้ใหม่ได้ทั้งในระดับโปรเจกต์หรือระดับหน้าจอ

จัดการโปรเจกต์ได้ง่าย

UpgradedScreen Tree

• แสดงรายการ base screen, window screen และ mobile screen ที่สร้างไว้ และสามารถสร้างใหม่หรือแก้ไขที่มีอยู่ได้
• NEWจัดกลุ่มหน้าจอที่เกี่ยวข้องเพื่อให้โปรเจกต์เป็นระเบียบ
• NEWรองรับการเลือกหน้าจอหลายรายการผ่านการใช้งานเมาส์ ในโหมดแสดงกลุ่ม สามารถเปลี่ยนกลุ่มหน้าจอได้โดย drag and drop

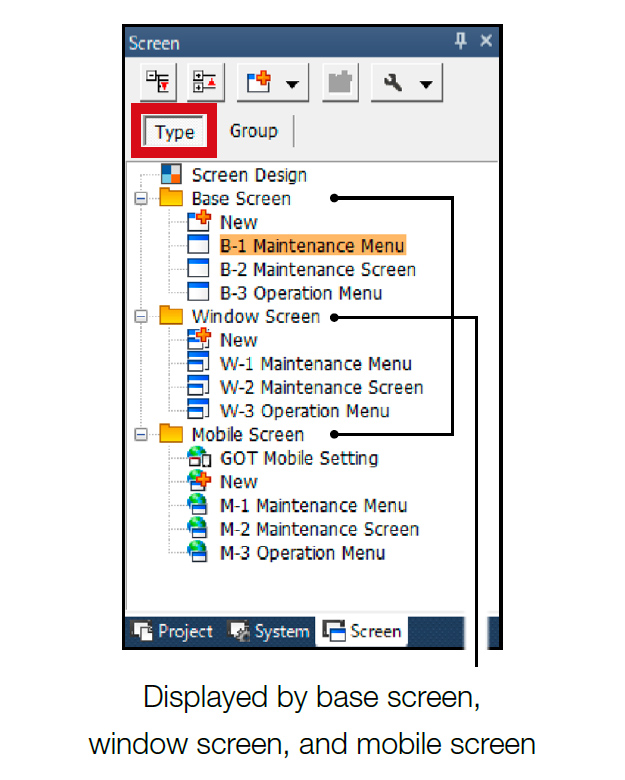

แสดงตามประเภทหน้าจอ

แสดงโดยสลับ tab

แสดงตามกลุ่มหน้าจอ

ชิ้นส่วนที่แนะนำสำหรับการสร้างหน้าจอที่สวยงามได้อย่างง่ายดาย

NEWParts Library

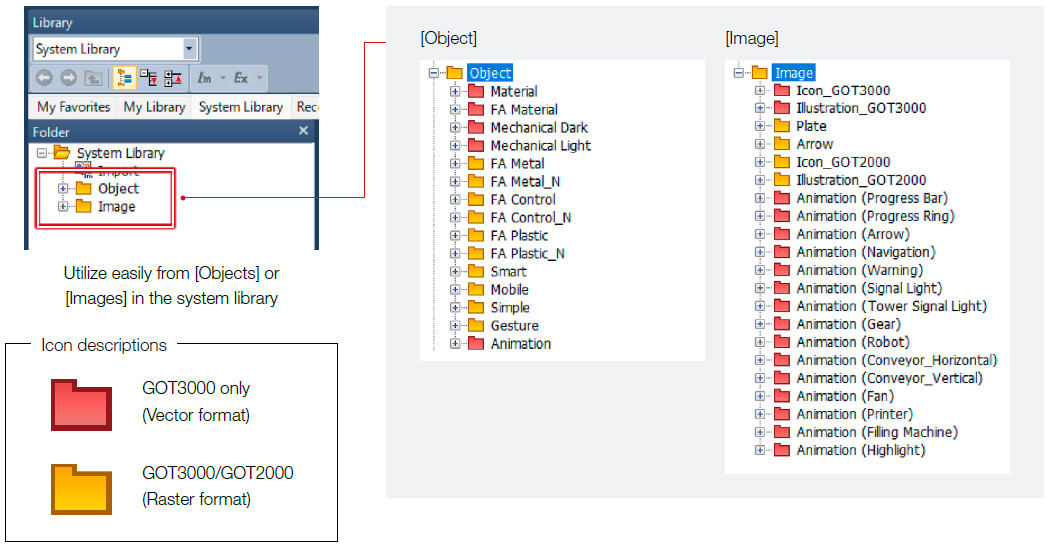

ซอฟต์แวร์วาดหน้าจอ GT Designer3 มีชิ้นส่วนที่สวยงามหลากหลายเก็บไว้ใน system library

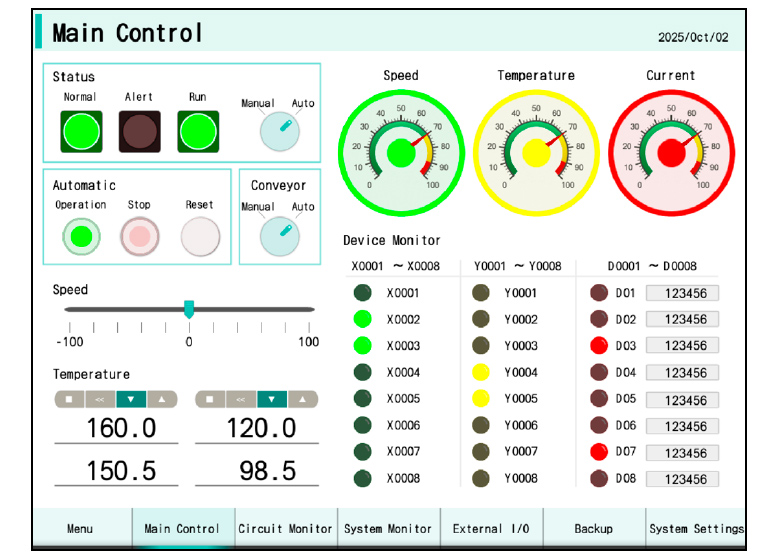

• ・Material

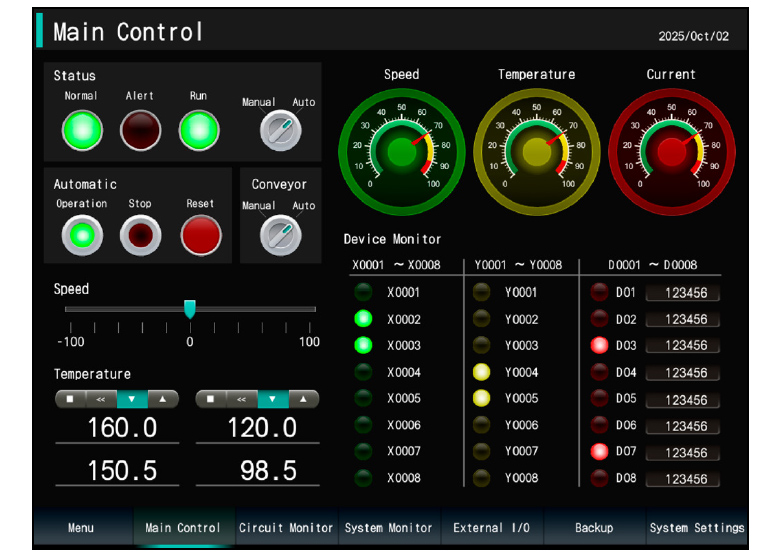

• ・FA Material

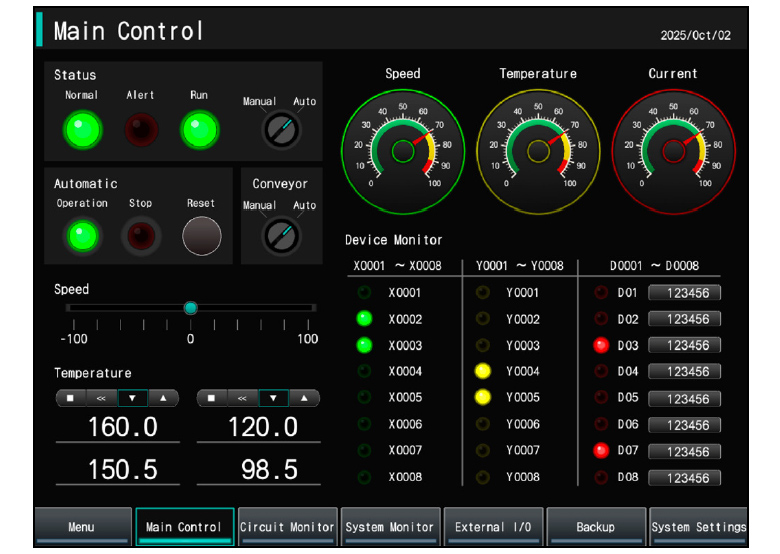

• ・Mechanical Dark

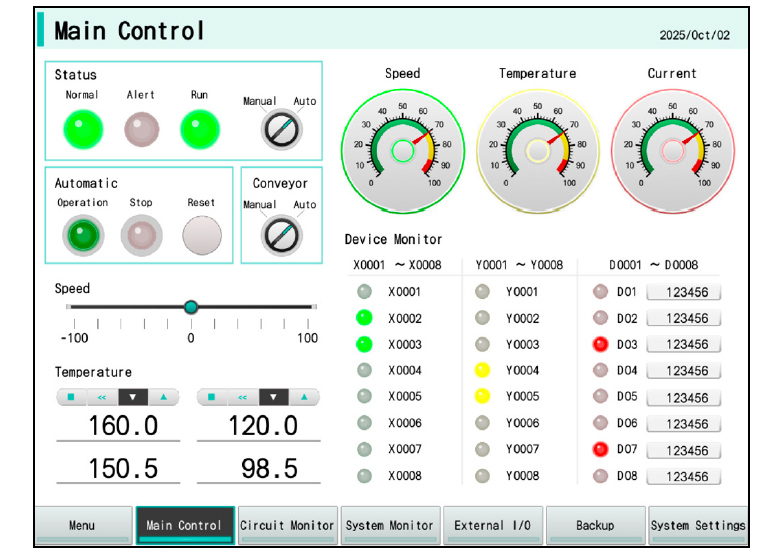

• ・Mechanical Light



• ・Frame Animation ^*


  • *ไฟล์ animation (PNG, APNG, GIF) นอกจาก frame animation ที่เก็บไว้ใน library แล้ว ยังสามารถวางลงบนหน้าจอได้

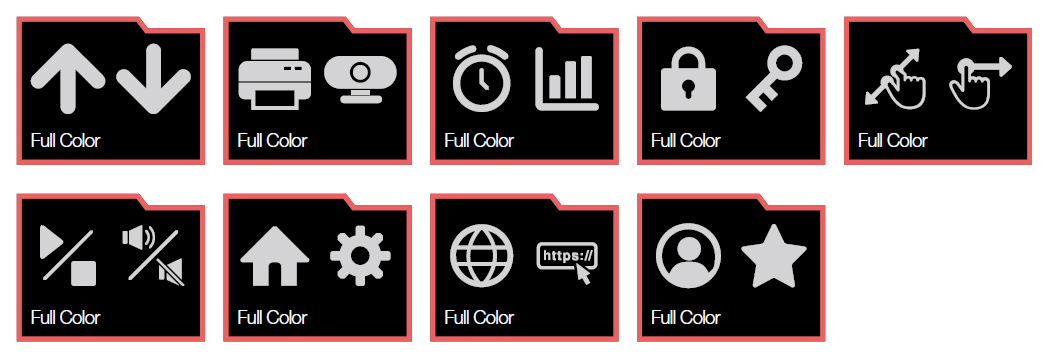

• ・Icon_GOT3000



• ・Illustration_GOT3000

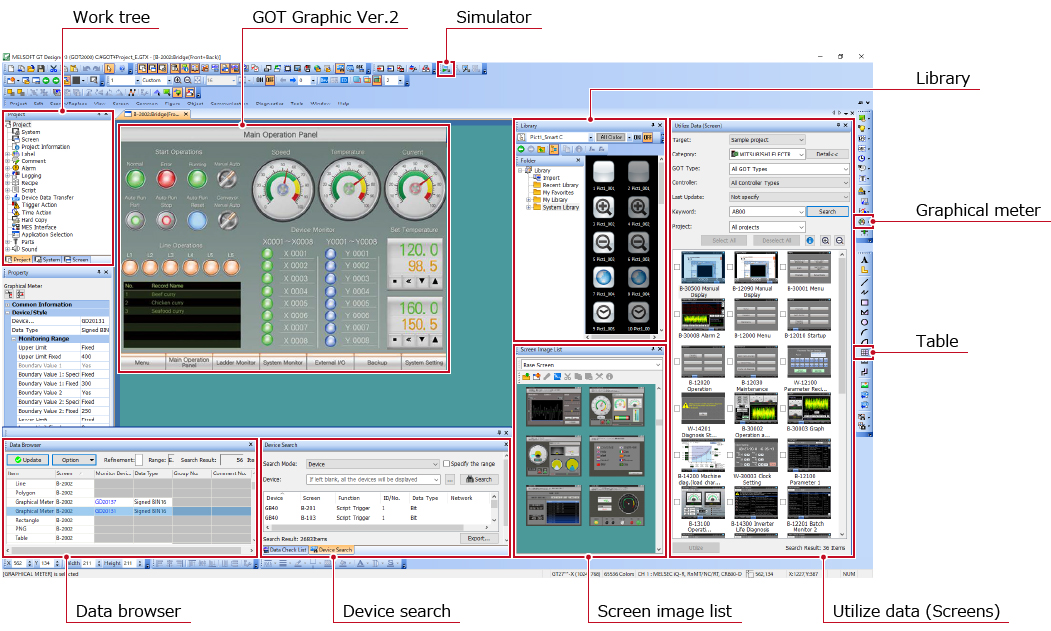

การกำหนดค่าหน้าจอ (GOT2000)
