การควบคุมกระบวนการ/ระบบสำรอง ผลิตภัณฑ์ที่รองรับ

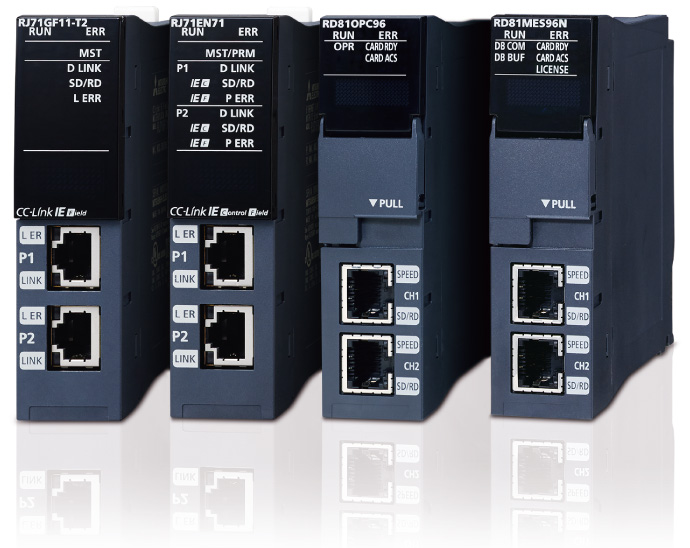

โมดูลเครือข่าย
เครือข่ายอุตสาหกรรมแบบเปิด CC-Link IE ช่วยให้สามารถสร้างระบบโดยใช้โมดูล MELSEC iQ-R Series เครือข่ายที่ใช้ Ethernet ทำให้สามารถใช้สายและคอนเน็กเตอร์ที่มีจำหน่ายทั่วไป รองรับการเชื่อมต่อแบบดาว แบบเส้นตรง และแบบวงแหวนเพื่อสร้างระบบที่ยืดหยุ่น ในระบบสำรองสามารถตั้งค่าเครือข่ายที่มีความเชื่อถือสูงเพื่อลดความเสี่ยงจากจุดล้มเหลวเพียงจุดเดียว โดยใช้ CC-Link IE Field Network แบบสำรองและโมดูลหัวระยะไกลแบบสำรอง
ผลิตภัณฑ์ที่เกี่ยวข้อง

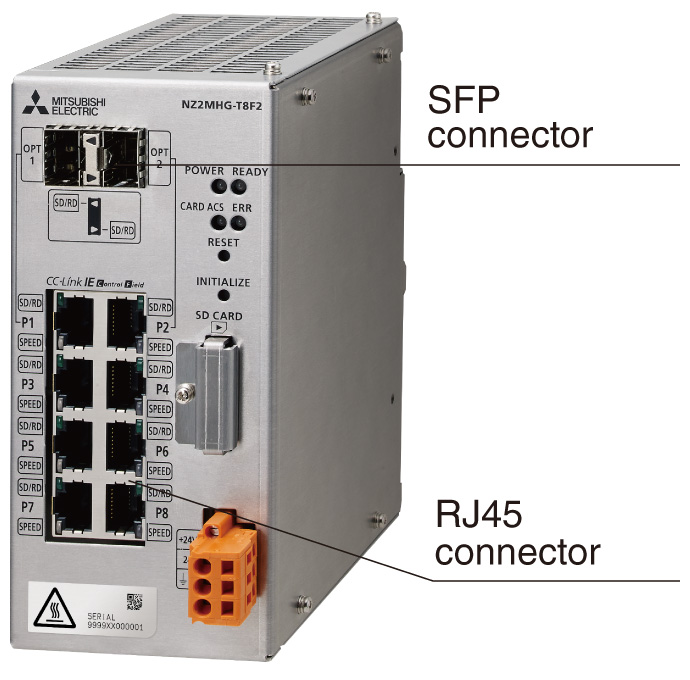

Managed CC-Link IE switch NZ2MHG-T8F2
- สามารถเชื่อมต่อกับอุปกรณ์ CC-Link IE และ Ethernet ได้พร้อมกัน
- โครงสร้างสำรองแบบ ERP และ LA ระหว่างสวิตช์ช่วยให้การสื่อสารต่อเนื่องแม้เกิดความล้มเหลวของเครือข่าย เช่น สายหลุด โดยสลับเส้นทางเครือข่าย
- ด้วยตัวส่งสัญญาณ SFP *1 รองรับสายไฟเบอร์ออปติกระยะไกล เหมาะสำหรับระบบที่ต้องการการสื่อสารระหว่างสถานที่ผ่านสายสัญญาณ
- รองรับ VLAN และสามารถจัดการหลายเครือข่ายด้วยสวิตช์เพียงตัวเดียว

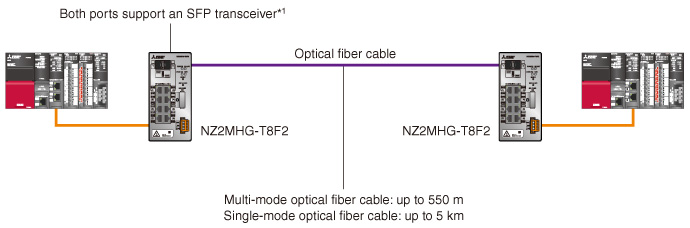

SFP สำหรับการสื่อสารระยะไกล
ด้วยคุณสมบัติการส่งข้อมูลระยะไกล สายไฟเบอร์ออปติกเหมาะสำหรับการสื่อสารระหว่างสถานที่ที่อยู่ห่างกัน
- *1สามารถใช้ได้เพียงพอร์ตไฟเบอร์ออปติก (OPT1/OPT2) หรือพอร์ต RJ45 (P1/P2) ทีละหนึ่ง
โมดูลเครือข่าย/โมดูลข้อมูลขั้นสูง และโมดูล CPU สำหรับกระบวนการ/โมดูลหัวระยะไกลที่รองรับ
M … Main base E … Extension base
| Product name | Model | Process CPU | SIL2 process CPU |
CC-Link IE Field Network remote head module |
||||
|---|---|---|---|---|---|---|---|---|
| Process mode |
Redundant mode |
- | General | Redundant | ||||
| M E | M | E | M | M E | ||||
| Network module | ||||||||
| CC-Link IE Controller Network | RJ71GP21-SX, RJ71GP21S-SX | ● | ● | - | ● | - | - | |
| RJ71EN71 | - | - | - | - | - | - | ||
| CC-Link IE Field Network | RJ71GF11-T2 | ● | ● | - | ● | - | - | |
| RJ71EN71 | ● | - | - | - | - | - | ||
| CC-Link | RJ61BT11 | ● | ● | ● | ● | ● | ● | |
| AnyWireASLINK | RJ51AW12AL | ● | - | - | - | ● | - | |
| MELSECNET/H | RJ71LP21-25 | ● | ● | - | - | - | - | |
| RJ71BR11 | - | - | - | - | - | - | ||
| Ethernet | RJ71EN71 | ● | ● | ● | ● | ● | ● | |
| MODBUS ®/TCP | Master station | RJ71EN71 | ● | ● | ● *2 | ● | ● *2 | ● *2 |
| Slave station | RJ71EN71 | ● | ● | ● | ● | ● | ● | |
| MODBUS ® RTU | Master station | RJ71C24, RJ71C24-R2, RJ71C24-R4 | ● *3 | ● *3 | ● *3 | - | ● *3 | ● *3 |
| Slave station | RJ71C24, RJ71C24-R2, RJ71C24-R4 | ● | ● | ● | - | ● | - | |
| PROFIBUS ®-DP | Master station | RJ71PB91V | ● | ● | - | ● | ● | ● |
| Slave station | RJ71PB91V | ● | - | ● | - | ● | ● | |
| CANopen ® | RJ71CN91 | ● | - | - | - | - | - | |
| EtherNet/IP™ | RJ71EIP91 | ● | - | - | - | - | - | |
| DeviceNet ® | RJ71DN91 | ● | - | ● | - | - | - | |
| FL-net | ER-1FL2-T *4 | ● | - | ● | - | ● | ● | |
| BACnet ® | RJ71BAC96 | ● | - | ● | - | ● | - | |
| GP-IB interface | RJ71GB91 | ● | - | - | - | - | - | |
| Serial communication | RJ71C24, RJ71C24-R2, RJ71C24-R4 | ● | ● | ● | - | ● | ● | |
| Advanced information module | ||||||||
| MES interface | RD81MES96N | ● | - | - | - | - | - | |
| OPC UA server | RD81OPC96 | ● | ● | - | - | - | - | |
| High-speed data logger | RD81DL96 | ● | - | ● | - | - | - | |
| High-speed data communication | RD81DC96 | ● | - | - | - | - | - | |
| C intelligent function | RD55UP06-V | ● | ● | - | - | - | - | |
| RD55UP12-V | ● | ● | - | - | - | - | ||
- *2รองรับด้วยฟังก์ชัน simple CPU communication
- *3รองรับด้วยฟังก์ชันโปรโตคอลสำเร็จรูป
- *4ผลิตภัณฑ์ของ Mitsubishi Electric Engineering
