Factory Automation

การควบคุมกระบวนการ/ระบบสำรอง ผลิตภัณฑ์ที่รองรับ

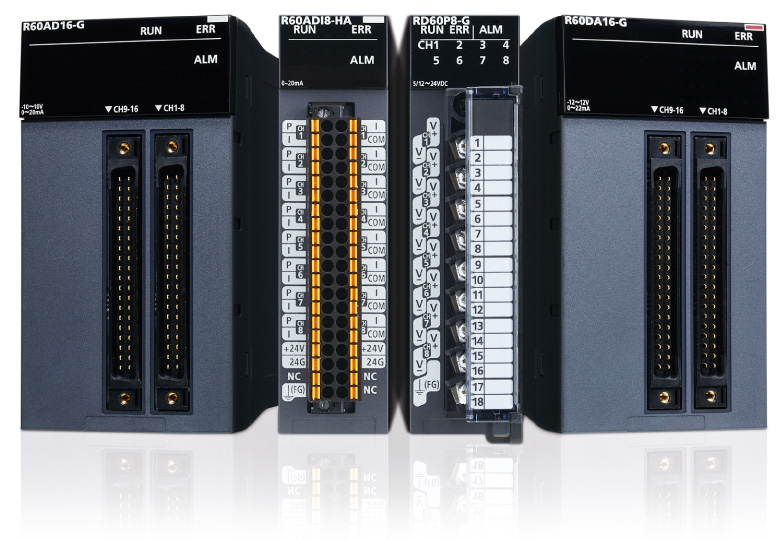

โมดูลฟังก์ชันสำหรับ process control (MELSEC iQ-R Series)

ในขณะที่ยังคงคุณสมบัติของ MELSEC-Q Series โมดูล I/O แอนะล็อกแบบแยกสัญญาณที่มีความเร็วสูงและความละเอียดสูงก็มีให้ใช้งาน โดยใช้โมดูล I/O ที่มีฟังก์ชันการวินิจฉัยและโมดูลอินพุตแอนะล็อกที่รองรับโปรโตคอลการสื่อสาร HART ® สามารถสร้างระบบที่ช่วยบำรุงรักษาเชิงป้องกันและเพิ่มความสะดวกในการให้บริการ

โมดูลฟังก์ชันสำหรับ process control MELSEC iQ-R Series, จำนวนแชนแนล *1

Number of
channels 		Channel isolated analog input HART ® communication
protocol supporting
analog input
Voltage/current input Input from
2-wire transmitter 		Thermocouple input RTD input
16 R60AD16-G - - - -
8 R60AD8-G - R60TD8-G R60RD8-G R60ADI8-HA
6 - R60AD6-DG - - -
Number of
channels 		Channel isolated
analog output *1 		Temperature control *1 Channel isolated pulse input
Voltage/current output Thermocouple input RTD input
16 R60DA16-G - - -
8 R60DA8-G - - RD60P8-G
4 - R60TCTRT2TT2-TS
R60TCTRT2TT2 (BW) 		R60TCRT4-TS
R60TCRT4 (BW) 		-
1 - - - -
  • *1.สำหรับโมดูลที่สามารถเปลี่ยนได้ออนไลน์ โปรดดูคู่มือที่เกี่ยวข้อง

ฟังก์ชันการวินิจฉัยช่วยให้บำรุงรักษาเชิงป้องกัน

  • RX40NC6B
  • RY40PT5B

โมดูล I/O ที่มีฟังก์ชันการวินิจฉัยรวมถึงการตรวจจับสายหลุดและการตรวจจับการลัดวงจร ซึ่งไม่มีในโมดูล I/O ปกติ โดยการตรวจสอบการหลุดของสายและการลัดวงจร สามารถป้องกันความผิดปกติของระบบก่อนที่จะเกิดขึ้น

ช่วยให้การแยกสัญญาณระหว่างช่องและการสร้างระบบใช้ต้นทุนต่ำ

  • R60AD8-G
  • R60AD16-G
  • R60DA8-G
  • R60DA16-G

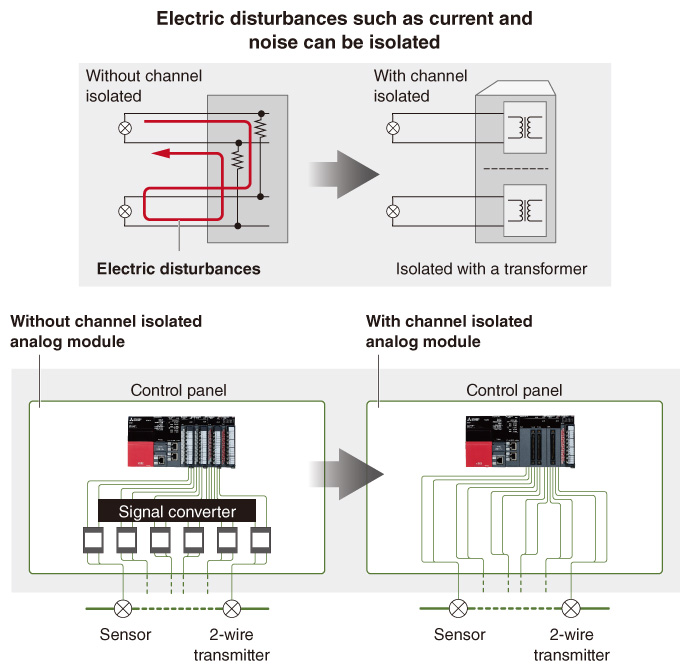

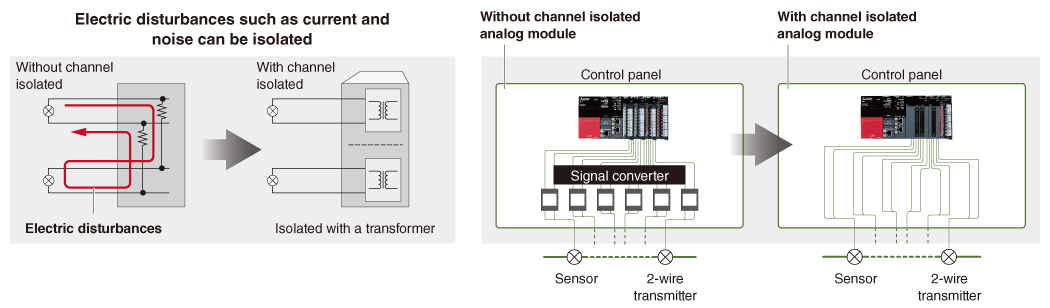

ในระบบควบคุมกระบวนการ จำเป็นต้องมีการแยกสัญญาณแบบกัลวานิกระหว่างช่องอินพุตและเอาต์พุตแอนะล็อกเพื่อป้องกันกระแสไฟและสัญญาณรบกวน เนื่องจากมีจำนวนอินพุตและเอาต์พุตแอนะล็อกมาก จึงต้องลดราคาต่อช่องของโมดูล โมดูล I/O แอนะล็อกแบบ 16 ช่องที่รองรับคอนเน็กเตอร์รูปแบบเดียวกับแบบ 8 ช่อง ช่วยให้สร้างระบบได้ในต้นทุนต่ำ

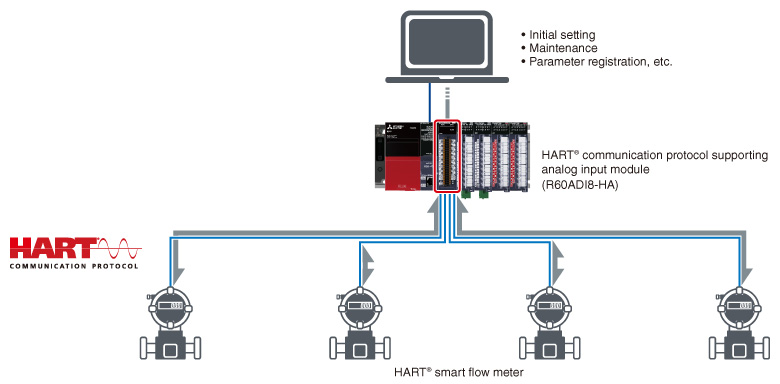

HART ® communication enables communication with field devices

  • R60ADI8-HA

สามารถสื่อสารกับอุปกรณ์ภาคสนามที่รองรับการสื่อสาร HART ® ได้ โมดูลอินพุตแอนะล็อกที่รองรับโปรโตคอล HART ® สามารถอ่านข้อมูลที่เก็บไว้ในแต่ละอุปกรณ์และเขียนพารามิเตอร์ไปยังอุปกรณ์ ทำให้สามารถบำรุงรักษาเชิงป้องกันและลดเวลาในการบำรุงรักษาอุปกรณ์ภาคสนาม
