Controllers MELSEC iQ-R Series คุณสมบัติผลิตภัณฑ์ -System Recorder-

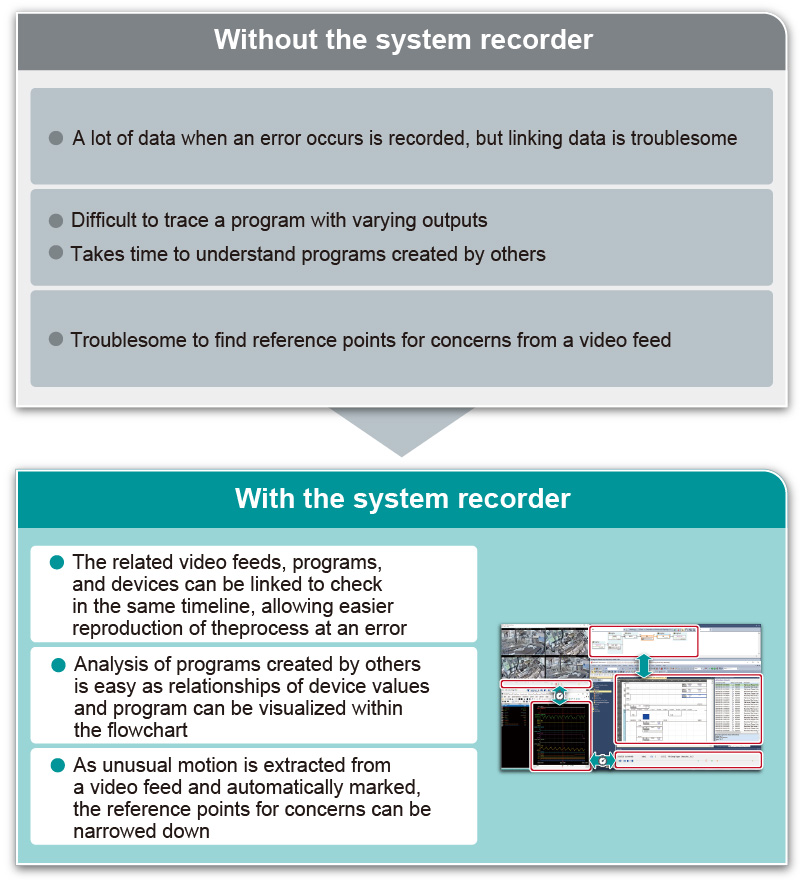

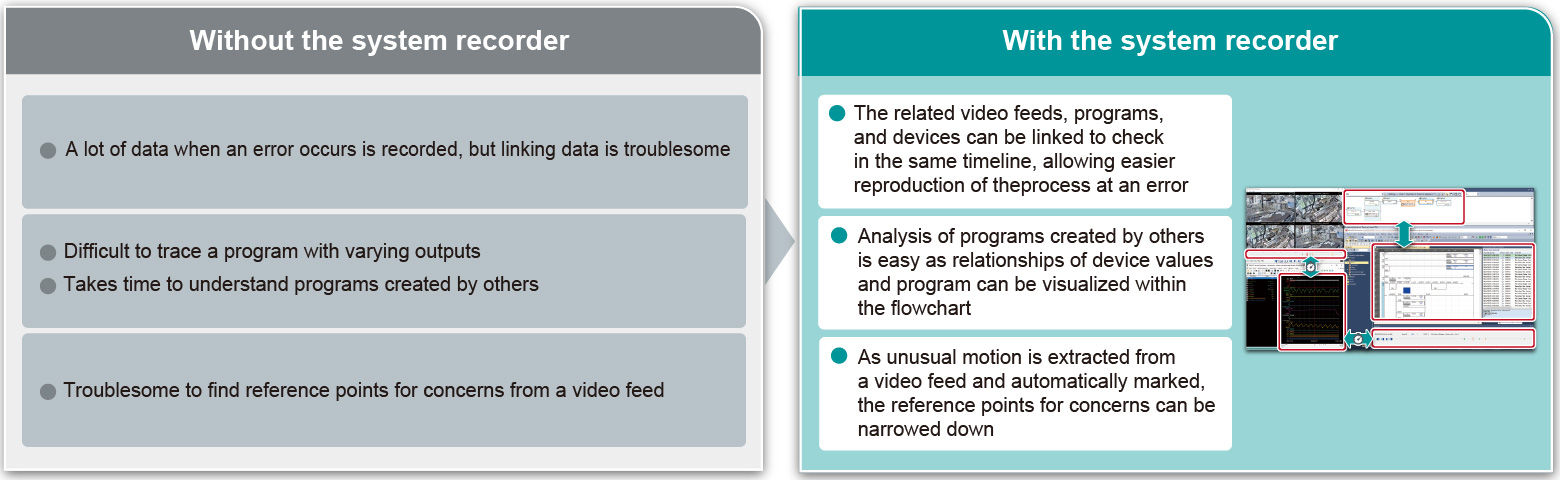

การวิเคราะห์ที่ง่ายขึ้น

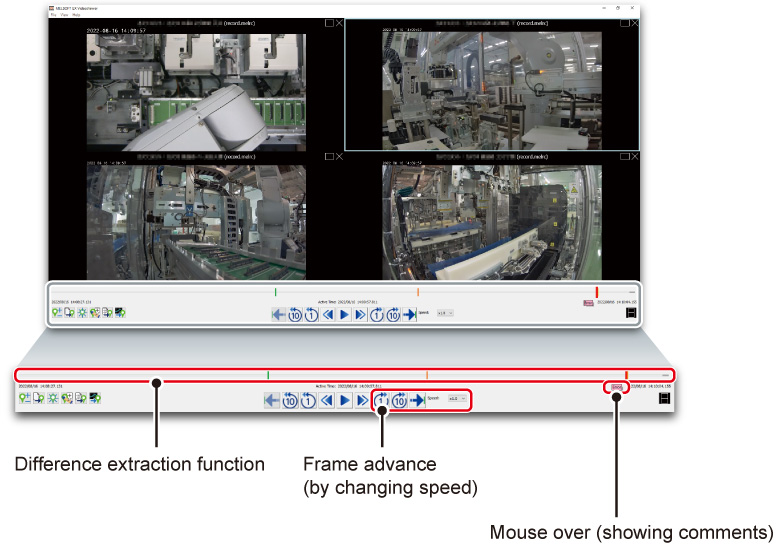

ฟังก์ชัน log marker GX VideoViewer Pro GX VideoViewer GX LogViewer GX Works3

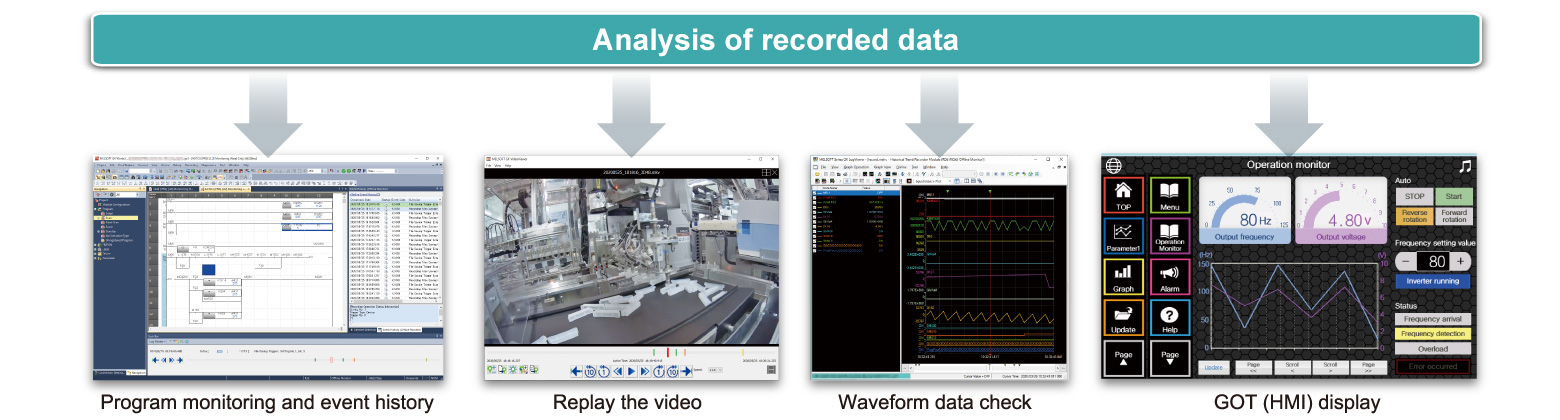

วิเคราะห์สาเหตุได้เร็วขึ้นด้วยการซิงโครไนซ์วิดีโอ โปรแกรม และการมอนิเตอร์รูปคลื่น

1. ❶ ลงทะเบียนจุดสำคัญบนไทม์ไลน์

   สามารถเพิ่มจุดสำคัญ (log marker) ในช่วงเวลาที่เกิดข้อผิดพลาดได้ จุดเหล่านี้บันทึกไว้ใช้ภายหลังหรือแจกจ่ายให้ผู้สนับสนุนคนอื่นได้ ทำให้หลายคนแม้อยู่คนละพื้นที่สามารถวิเคราะห์บริเวณที่เป็นปัญหาของแอปพลิเคชันได้

2. ❷ จัดประเภทจุดสำคัญที่ลงทะเบียนไว้

   log marker สามารถกำหนดสีตามความสำคัญและชนิดเหตุการณ์ พร้อมรองรับการใส่คอมเมนต์ ทำให้วิเคราะห์ได้มีประสิทธิภาพ

3. ❸ ตรวจสอบวิดีโอร่วมกับข้อมูลที่เก็บรวบรวม

   หลังตรวจสอบวิดีโอแล้ว สามารถติดตามเอาต์พุตที่ทำให้เกิดข้อผิดพลาด อุปกรณ์ที่เกี่ยวข้อง และโปรแกรมที่เปลี่ยนอุปกรณ์ได้ จุดสำคัญ (log marker) จะซิงโครไนซ์กับซอฟต์แวร์แต่ละตัวและเล่นซ้ำด้วยความเร็วต่าง ๆ ทำให้เห็นกระบวนการร่วมกับข้อมูลควบคุมที่เก็บไว้ได้อย่างสมจริง

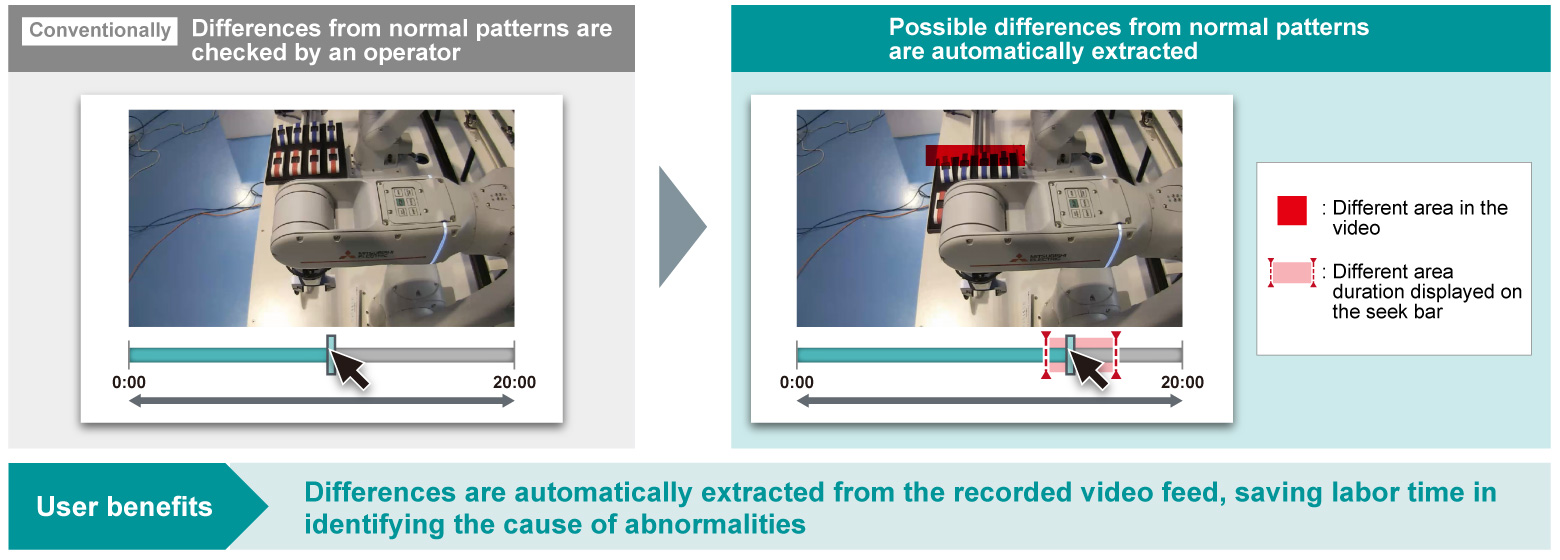

ฟังก์ชันแยกความแตกต่าง GX VideoViewer Pro

1. ❶ ทำเครื่องหมายความแตกต่างในวิดีโอที่บันทึกไว้โดยอัตโนมัติ
   • แยกความแตกต่างในวิดีโอที่ต่างจากรูปแบบปกติ และเพิ่มเครื่องหมายในวิดีโอและบน seek bar
   • AI วิเคราะห์ความแตกต่างของลักษณะภายนอกและการทำงานด้วยอัลกอริทึมเฉพาะ ทำให้วิเคราะห์ข้อผิดพลาดได้ง่ายขึ้น
   • ลดเวลาในการค้นหาข้อผิดพลาดและเหตุการณ์ที่เกิดด้วยความเร็วสูงจนสายตามนุษย์ตามไม่ทันได้อย่างมาก
2. ❷ ตั้งค่าได้ง่ายใน 2 ขั้นตอน

   ตั้งค่าการแยกอัตโนมัติด้วยอัลกอริทึมเฉพาะได้ใน 2 ขั้นตอนง่าย ๆ:

   • STEP1ตั้งค่าภาพกล้องของการทำงานปกติ (สร้างรูปแบบปกติ)
   • STEP2เรียกใช้การแยกความแตกต่าง

   ระบบจะแยกความแตกต่างตามการเปลี่ยนแปลงของ “ลักษณะภายนอก” และ “การทำงาน” แล้วทำเครื่องหมายบนวิดีโอโดยอัตโนมัติ
   log marker สามารถซิงโครไนซ์กับซอฟต์แวร์อื่นได้

Maisart: AI ของ Mitsubishi Electric ที่สร้างเทคโนโลยีระดับล้ำสมัย
แบรนด์เทคโนโลยี AI ของ Mitsubishi Electric ที่มุ่งทำให้อุปกรณ์ทั้งหมดฉลาดยิ่งขึ้น

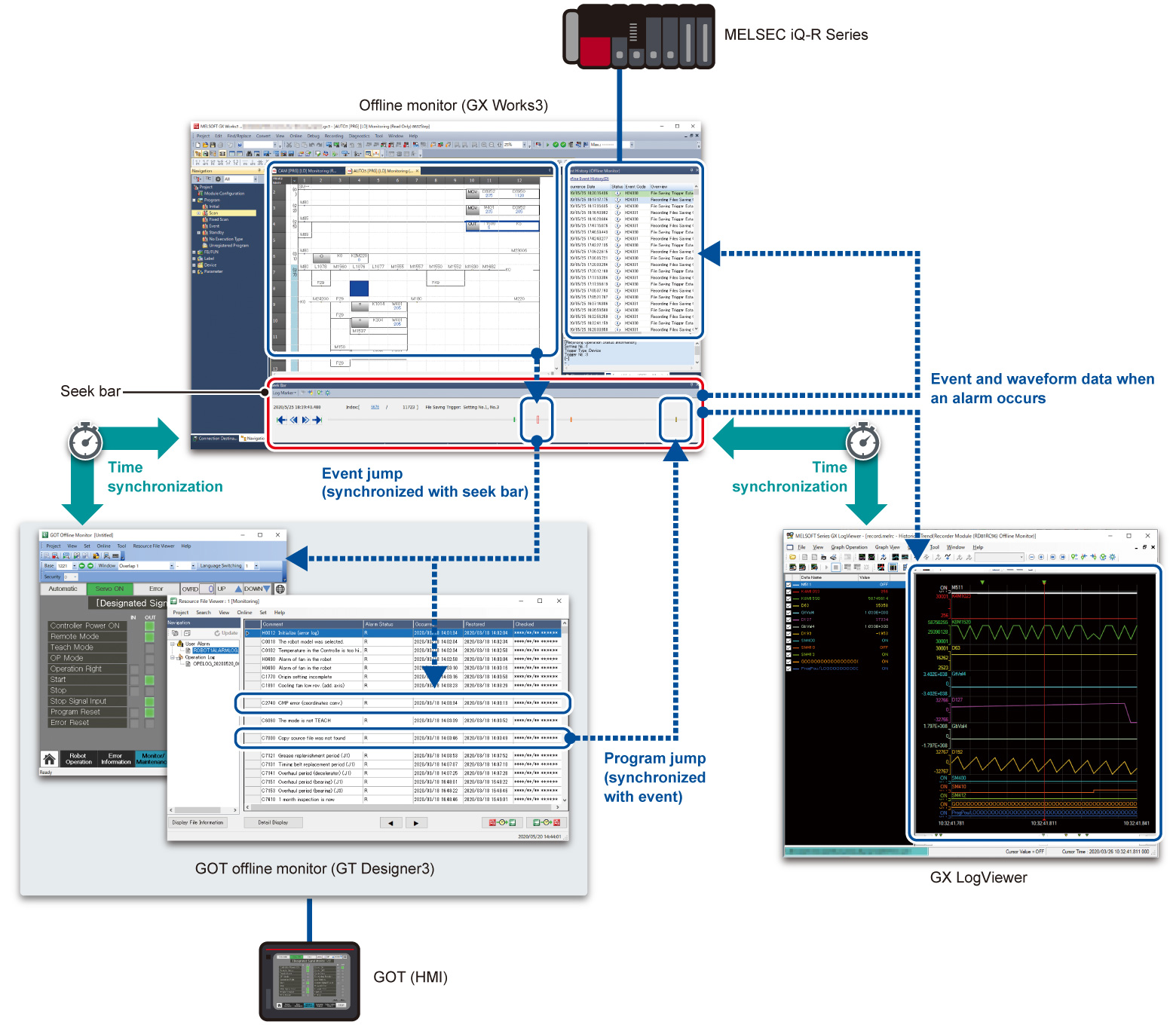

การมอนิเตอร์ออฟไลน์ GX LogViewer GX Works3 GT Designer3

เล่นโปรแกรม ข้อมูลรูปคลื่น และ GOT (HMI) แบบซิงโครไนซ์
(หน้าจอ, บันทึกการทำงาน, ประวัติสัญญาณเตือน)

• เล่นข้อมูลได้อย่างง่าย เพียงโหลดข้อมูลที่บันทึกไว้เข้า GX Works3 เครื่องมืออื่นที่จำเป็นจะถูกเรียกใช้อัตโนมัติ
• การใช้ “seek bar” ช่วยเลื่อนไปมาในไทม์ไลน์ พร้อมซิงโครไนซ์ข้อมูลระหว่างการมอนิเตอร์โปรแกรม GX Works3 (มอนิเตอร์วงจร), GX LogViewer (แสดงรูปคลื่น) และ GOT (HMI) (หน้าจอ, บันทึกการทำงาน, ประวัติสัญญาณเตือน)
• รองรับภาษาโปรแกรม เช่น Ladder, ST, FBD และ SFC

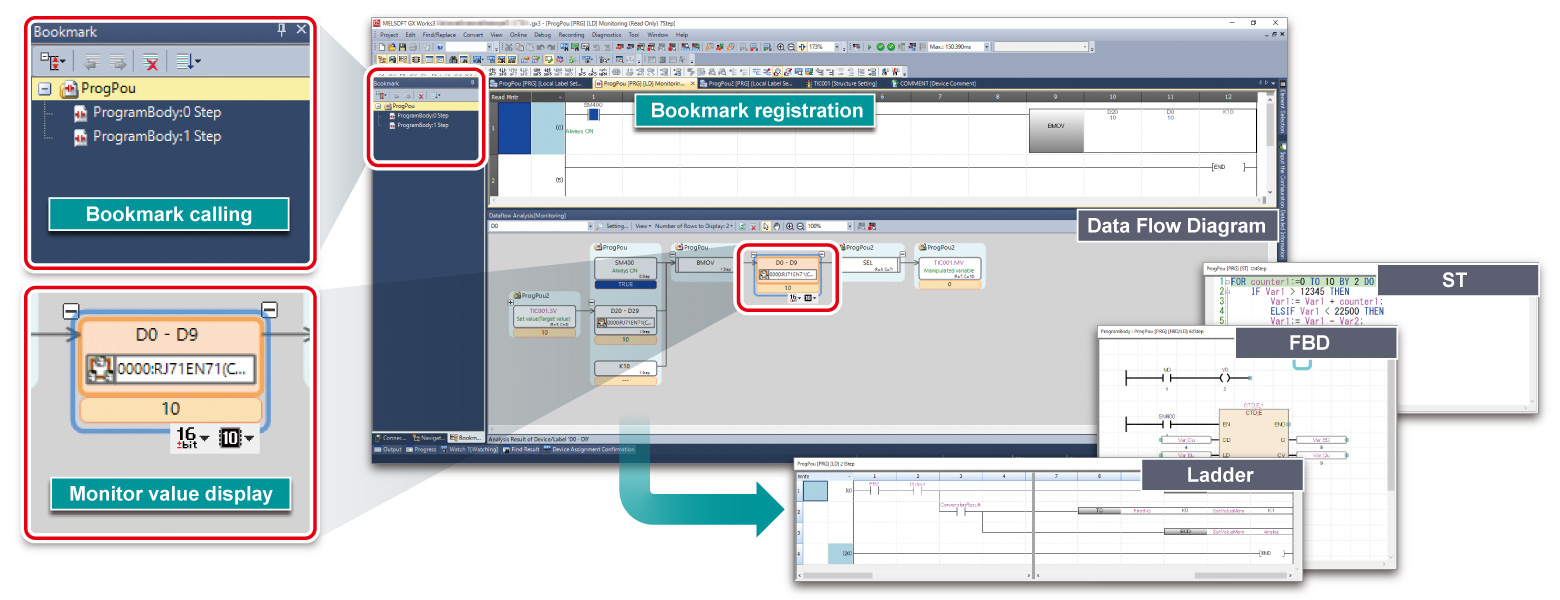

ฟังก์ชันวิเคราะห์การไหลของข้อมูล GX Works3

1. ❶ แสดงบริเวณที่ได้รับผลกระทบของ device/label เป็นภาพ

   สามารถแสดงดีไวซ์และเลเบลพร้อมบริเวณที่ได้รับผลกระทบในโฟลว์ชาร์ตได้ ตรวจสอบลำดับกระบวนการจากคอมเมนต์ ชื่อคำสั่ง ประวัติเหตุการณ์ และค่าที่มอนิเตอร์ได้ง่าย เพื่อระบุสาเหตุข้อผิดพลาด

2. ❷ บุ๊กมาร์กจุดสำคัญ

   บุ๊กมาร์กจุดสำคัญเพื่อให้ตรวจสอบได้รวดเร็ว

3. ❸ รองรับภาษาโปรแกรมหลัก

   วิเคราะห์โปรแกรม Ladder, แผนภาพบล็อกฟังก์ชัน (FBD), SFC (ภายใน Zoom) และโปรแกรมภาษา ST ได้

วิเคราะห์การควบคุมการเคลื่อนที่ได้ง่ายขึ้น GX LogViewer

เมื่อโหลดข้อมูลโมดูล motion/โมดูล Motion CPU เข้า GX LogViewer จะเปรียบเทียบข้อมูลแกนที่แสดงเป็นรูปคลื่นกับข้อมูลอุปกรณ์ของคอนโทรลเลอร์แบบโปรแกรมได้เพื่อวิเคราะห์ได้ง่าย

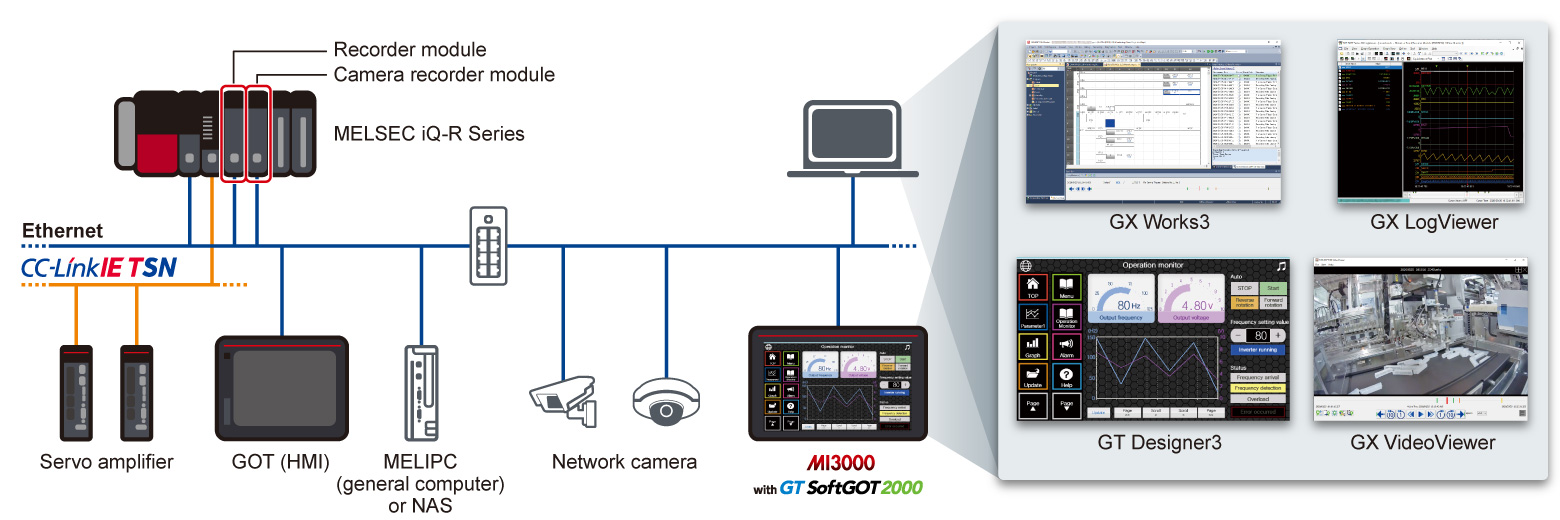

วิเคราะห์ได้ง่ายด้วย คอมพิวเตอร์แผงควบคุม GX Works3 GX LogViewer GT Designer3 GX VideoViewer

สามารถเล่นข้อมูลหลายชนิดซ้ำบนคอมพิวเตอร์พาเนล เช่น MELIPC MI3000 (embedded Windows ® OS) ได้ เนื่องจากคอมพิวเตอร์พาเนลติดตั้งอยู่ที่หน้างานการผลิต จึงตรวจสอบประวัติสัญญาณเตือนและบันทึกการทำงานต่าง ๆ ณ จุดที่เกิดปัญหาได้อย่างมีประสิทธิภาพ
