Controllers MELSEC iQ-R Series คุณสมบัติผลิตภัณฑ์ -System Recorder-

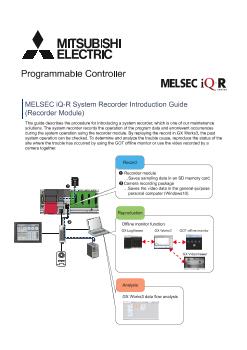

การเก็บข้อมูลอุปกรณ์และ label ทั้งหมด

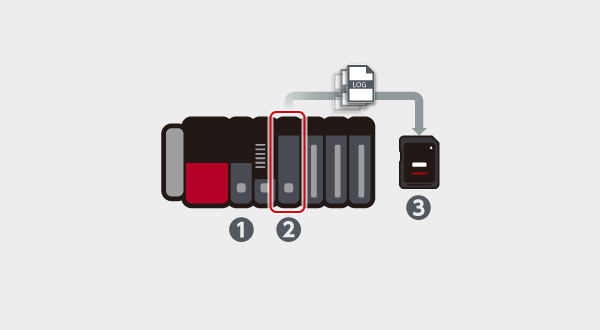

1. ❶โมดูล CPU MELSEC iQ-R Series ^*1
2. ❷ โมดูล Recorder ^*2
3. ❸การ์ดหน่วยความจำ SD

• *1.โมดูล CPU ที่มีข้อมูลผลิตภัณฑ์ (หลักที่ 3 และ 4) ตามที่ระบุด้านล่าง รองรับการเก็บข้อมูลอุปกรณ์และ label ทั้งหมด

  รุ่น	ข้อมูลผลิตภัณฑ์	รุ่น	ข้อมูลผลิตภัณฑ์	รุ่น	ข้อมูลผลิตภัณฑ์
  R04CPU	“19” ขึ้นไป	R04ENCPU	“32” ขึ้นไป	R08SFCPU	“05” ขึ้นไป
  R08CPU	“20” ขึ้นไป	R08ENCPU	“30” ขึ้นไป	R16SFCPU
  R16CPU	“20” ขึ้นไป	R16ENCPU	“27” ขึ้นไป	R32SFCPU
  R32CPU	“17” ขึ้นไป	R32ENCPU	“30” ขึ้นไป	R120SFCPU
  R120CPU	“17” ขึ้นไป	R120ENCPU	“22” ขึ้นไป

  สำหรับวิธีตรวจสอบข้อมูลผลิตภัณฑ์ โปรดดู “ คู่มือการกำหนดค่าโมดูล MELSEC iQ-R (SH-081262ENG)”. อาจต้องอัปเดตเฟิร์มแวร์ของโมดูล ทั้งนี้ขึ้นอยู่กับโมดูล

• *2.จำเป็นต้องใช้ GX Works3 (Ver.1.065T ขึ้นไป) สำหรับการตั้งค่าการบันทึกและการตั้งค่าโมดูล
  จำเป็นต้องใช้ GX Works3 (Ver.1.070Y ขึ้นไป) เมื่อใช้ RnSFCPU

การเก็บข้อมูลอุปกรณ์และ label ทั้งหมด และคำสั่งบันทึกไปยังกล้องเครือข่ายจากซอฟต์แวร์

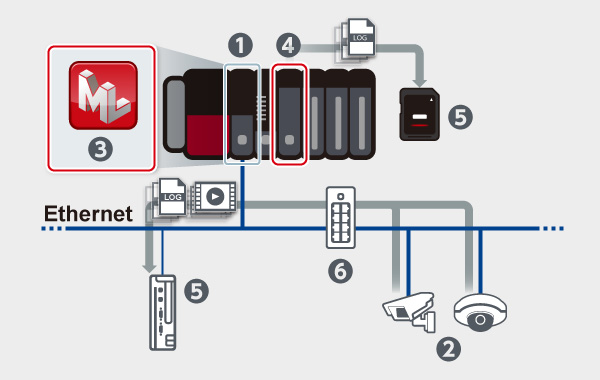

1. ❶โมดูล CPU MELSEC iQ-R Series ^*3
2. ❷กล้องเครือข่าย ^*4
3. ❸ แพ็กเกจบันทึกภาพจากกล้อง (FB และแนวทางการใช้งาน)
4. ❹ โมดูล Recorder ^*5
5. ❺การ์ดหน่วยความจำ SD หรือ file server (NAS หรือคอมพิวเตอร์)
6. ❻PoE switching hub (IEEE802.3at (PoE+) compliant) ^*6

• *3.โมดูล CPU ที่มีข้อมูลผลิตภัณฑ์ (หลักที่ 3 และ 4) ตามที่ระบุด้านล่าง รองรับการเก็บข้อมูลอุปกรณ์และ label ทั้งหมด

  รุ่น	ข้อมูลผลิตภัณฑ์	รุ่น	ข้อมูลผลิตภัณฑ์
  R04CPU	“19” ขึ้นไป	R04ENCPU	“32” ขึ้นไป
  R08CPU	“20” ขึ้นไป	R08ENCPU	“30” ขึ้นไป
  R16CPU	“20” ขึ้นไป	R16ENCPU	“27” ขึ้นไป
  R32CPU	“17” ขึ้นไป	R32ENCPU	“30” ขึ้นไป
  R120CPU	“17” ขึ้นไป	R120ENCPU	“22” ขึ้นไป

  สำหรับวิธีตรวจสอบข้อมูลผลิตภัณฑ์ โปรดดู “ คู่มือการกำหนดค่าโมดูล MELSEC iQ-R (SH-081262ENG)”. อาจต้องอัปเดตเฟิร์มแวร์ของโมดูล ทั้งนี้ขึ้นอยู่กับโมดูล
  หากใช้เฉพาะการบันทึกวิดีโอจากกล้อง สามารถใช้โมดูล CPU ด้านล่างได้

  • R00/01/02/04/08/16/32/120CPU, R04/08/16/32/120ENCPU (ไม่จำกัดข้อมูลผลิตภัณฑ์)
  • นอกจากพอร์ต Ethernet ของ CPU ด้านบนแล้ว ยังสามารถใช้โมดูลอินเทอร์เฟซ Ethernet (RJ71EN71) ได้
• *4.สำหรับรายละเอียดกล้องเครือข่าย AXIS ® COMMUNICATIONS (AXIS ®) ที่รองรับ โปรดดู ข่าวสารทางเทคนิค (FA-A-0306).
• *5.ต้องใช้ GX Works3 (Ver.1.065T ขึ้นไป) สำหรับการตั้งค่าการบันทึกและการตั้งค่าโมดูล และต้องใช้ GX Works3 (Ver.1.070Y ขึ้นไป) เมื่อใช้ RnSFCPU
• *6.PoE: กำลังไฟฟ้า over Ethernet

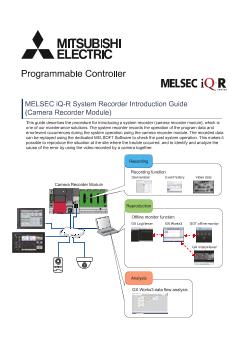

การเก็บข้อมูลอุปกรณ์และ label ทั้งหมด และการจัดเก็บข้อมูลวิดีโอจากกล้องเครือข่าย

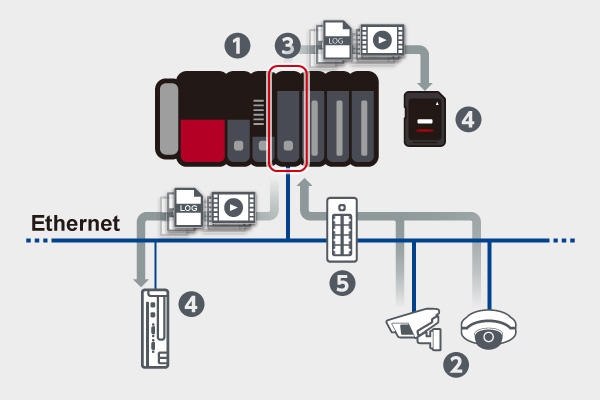

1. ❶โมดูล CPU MELSEC iQ-R Series ^{*7 *8}
2. ❷กล้องเครือข่าย ^*9
3. ❸ โมดูล Camera Recorder ^*8
4. ❹การ์ดหน่วยความจำ SD หรือ file server (NAS หรือคอมพิวเตอร์)
5. ❺PoE switching hub (IEEE802.3at (PoE+) compliant)

• *7.โมดูล CPU ที่มีข้อมูลผลิตภัณฑ์ (หลักที่ 3 และ 4) ตามที่ระบุด้านล่าง รองรับการเก็บข้อมูลอุปกรณ์และ label ทั้งหมด

  รุ่น	ข้อมูลผลิตภัณฑ์	รุ่น	ข้อมูลผลิตภัณฑ์	รุ่น	ข้อมูลผลิตภัณฑ์
  R04CPU	“19” ขึ้นไป	R04ENCPU	“32” ขึ้นไป	R08SFCPU	“05” ขึ้นไป
  R08CPU	“20” ขึ้นไป	R08ENCPU	“30” ขึ้นไป	R16SFCPU
  R16CPU	“20” ขึ้นไป	R16ENCPU	“27” ขึ้นไป	R32SFCPU
  R32CPU	“17” ขึ้นไป	R32ENCPU	“30” ขึ้นไป	R120SFCPU
  R120CPU	“17” ขึ้นไป	R120ENCPU	“22” ขึ้นไป

  สำหรับวิธีตรวจสอบข้อมูลผลิตภัณฑ์ โปรดดู “ คู่มือการกำหนดค่าโมดูล MELSEC iQ-R (SH-081262ENG)”. อาจต้องอัปเดตเฟิร์มแวร์ของโมดูล ทั้งนี้ขึ้นอยู่กับโมดูล

• *8.ต้องใช้ GX Works3 (Ver.1.072A ขึ้นไป) สำหรับการตั้งค่าการบันทึก รวมถึงการตั้งค่าโมดูลและกล้อง (ยังไม่รองรับ)
• *9.สำหรับรายละเอียดกล้องเครือข่ายที่รองรับ ONVIF ® Profile S และกล้องอื่นที่รองรับ โปรดดู ข่าวสารทางเทคนิค (FA-A-0326).
