Human-Machine Interfaces (HMIs)-GOT GOT2000 Series

โซลูชันเชิงโต้ตอบ GOT Drive Control (Servo)

รองรับการ debug โปรแกรม motion SFC
ฟังก์ชันตรวจสอบ R motion SFC/Q motion SFC

พบปัญหาใช่ไหม

จะตรวจสอบโปรแกรม motion SFC โดยไม่ใช้คอมพิวเตอร์ได้อย่างไร

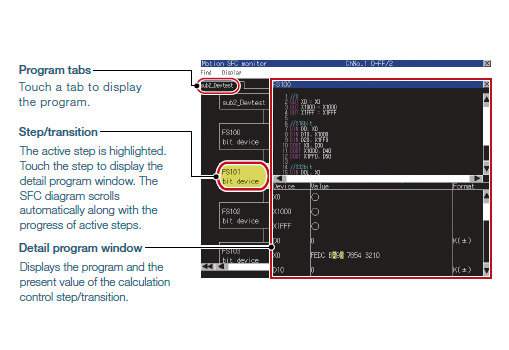

GOT ช่วยแก้ปัญหาของคุณได้

GOT สามารถตรวจสอบโปรแกรม motion SFC ใน Motion CPU (MELSEC iQ-R Series, MELSEC Q Series) และแสดงผลในรูปแบบแผนภาพ SFC ได้

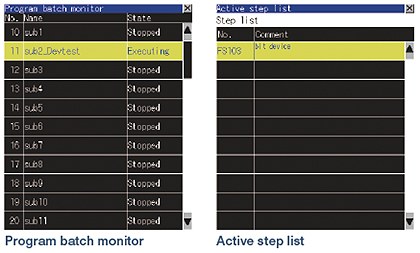

คุณสมบัติของฟังก์ชัน

ใช้ GOT ตรวจสอบโปรแกรม motion SFC และค่าอุปกรณ์ของ Motion CPU (MELSEC iQ-R Series, MELSEC Q Series) ที่เชื่อมต่อกับ GOT ได้
การดูตัวตรวจสอบโปรแกรมแบบแบทช์หรือรายการ active step ช่วยให้ตรวจสอบสถานะทั้งหมดได้ในภาพรวมทันที

รายละเอียดข้อมูลจำเพาะและข้อจำกัด

* สำหรับอุปกรณ์เสริมที่จำเป็น โปรดดู “รายการฟังก์ชัน”

●รุ่นเป้าหมาย

Motion CPU (MELSEC iQ-R Series ^*1 、Q Series ^*2*3 )

• *1 สามารถใช้ฟังก์ชันตรวจสอบ R motion SFC ได้เมื่อเป็นไปตามเงื่อนไขต่อไปนี้
  OS software package: SW10DNC-RMTFW
  ประเภท OS: OS ฟังก์ชันมาตรฐาน หรือ ไลบรารีเสริมควบคุมด้วย G-code
  หากต้องการใช้การควบคุม G-code ต้องติดตั้ง ไลบรารีเสริม G-code (แบบชำระเงิน)
• *2 เมื่อใช้ Q172CPU หรือ Q173CPU ให้ใช้ Motion CPU ที่มี หมายเลขการผลิต ต่อไปนี้
  • การเชื่อมต่อแบบ bus, การเชื่อมต่อ CPU โดยตรง
  Q172CPU: หมายเลขการผลิต K******* ขึ้นไป Q173CPU: หมายเลขการผลิต J******* ขึ้นไป
  • การเชื่อมต่ออื่นนอกเหนือจาก การเชื่อมต่อแบบ bus และ การเชื่อมต่อ CPU โดยตรง
  Q172CPU: หมายเลขการผลิต N******* ขึ้นไป Q173CPU: หมายเลขการผลิต M******* ขึ้นไป
• *3 Operating system software package สำหรับ Motion CPU (Q Series) ต้องเป็น SV13 หรือ SV22
  เมื่อใช้ Q172CPU, Q173CPU, Q172CPUN หรือ Q173CPUN ให้ใช้ Motion CPU ที่ติดตั้ง OS ต่อไปนี้
  • SW6RN-SV13Q□: 00H ขึ้นไป (00E ขึ้นไปเมื่อใช้ Q172CPU หรือ Q173CPU กับ การเชื่อมต่อแบบ bus หรือ การเชื่อมต่อ CPU โดยตรง)
  • SW6RN-SV22Q□: 00H ขึ้นไป (00E ขึ้นไปเมื่อใช้ Q172CPU หรือ Q173CPU กับ การเชื่อมต่อแบบ bus หรือ การเชื่อมต่อ CPU โดยตรง)

* Q172CPU, Q173CPU, Q172CPUN และ Q173CPUN ยุติการผลิตแล้ว

●ประเภทการเชื่อมต่อที่รองรับ ^*1

การเชื่อมต่อ Ethernet ^*2 , การเชื่อมต่อ CPU โดยตรง, การเชื่อมต่อแบบ serial communication, การเชื่อมต่อ CC-Link IE Controller Network, การเชื่อมต่อ CC-Link IE Field Network, การเชื่อมต่อ CC-Link IE TSN, การเชื่อมต่อ CC-Link, การเชื่อมต่อแบบ bus, การเชื่อมต่อ MELSECNET

• *1 สำหรับรายละเอียดเกี่ยวกับรุ่นที่เชื่อมต่อได้ของแต่ละประเภทการเชื่อมต่อ โปรดดู "รายการรุ่นที่เชื่อมต่อได้" ใน GOT2000 Series/GOT SIMPLE Series แค็ตตาล็อก
• *2 เมื่อใช้ CC-Link IE Field Network Ethernet adapter module จะไม่สามารถใช้ฟังก์ชันตรวจสอบ motion SFC ได้
