โซลูชันเชิงโต้ตอบ GOT Drive Control (Servo)

รองรับการเริ่มต้นใช้งานและการบำรุงรักษาระบบ Servo
ฟังก์ชันกราฟ Servo amplifier

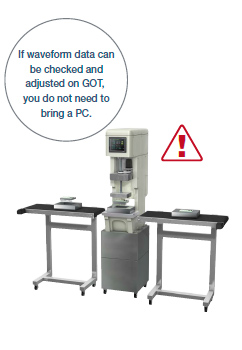

พบปัญหาใช่ไหม

จะปรับ gain ขณะตรวจสอบข้อมูล waveform ที่หน้างานการผลิตได้หรือไม่

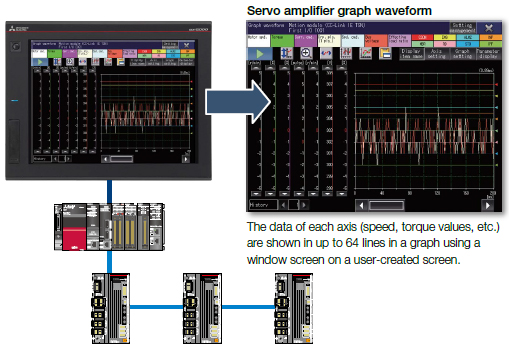

GOT ช่วยแก้ปัญหาของคุณได้

ฟังก์ชันกราฟ Servo amplifier แสดงการเปลี่ยนแปลงการทำงานของอุปกรณ์จากการปรับ gain เป็นภาพ โดยไม่ต้องใช้คอมพิวเตอร์ จึงปรับ gain และตรวจสอบข้อมูลพารามิเตอร์ได้อย่างมีประสิทธิภาพ

คุณสมบัติของฟังก์ชัน

ปรับ gain และตรวจสอบพารามิเตอร์ได้โดยไม่ต้องใช้คอมพิวเตอร์ จึงเริ่มต้นใช้งานระบบ servo ได้อย่างมีประสิทธิภาพ การซ้อนข้อมูลรูปคลื่นปกติกับข้อมูลรูปคลื่นผิดปกติแล้ววิเคราะห์ช่วยงานบำรุงรักษาอุปกรณ์ได้

แสดงชื่อรายการข้อมูลรูปคลื่น

ตรวจสอบชื่อรายการข้อมูลรูปคลื่นขณะดูหน้าจอกราฟรูปคลื่น เพื่อระบุปัญหาได้รวดเร็ว

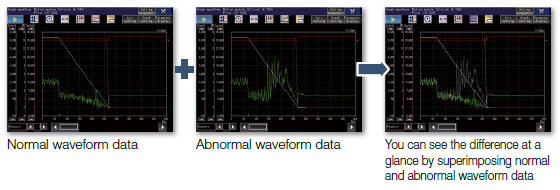

วิเคราะห์ข้อมูลรูปคลื่นของ servo amplifier

ในฟังก์ชันกราฟ Servo amplifier สามารถตั้งช่วงเวลาที่ต้องการได้ในหน้าต่างตั้งค่าการเก็บข้อมูลและทริกเกอร์ จากนั้นจึงบัฟเฟอร์ข้อมูลรูปคลื่นที่เกิดขึ้นในช่วงเวลาที่ตั้งไว้และข้อมูลพารามิเตอร์ไว้ใน servo amplifier แล้วอ่านออกมาแสดงบน GOT ได้ เมื่อบันทึกข้อมูลรูปคลื่นปกติเป็นประวัติ จะซ้อนเปรียบเทียบกับข้อมูลที่วัดในเงื่อนไขเดียวกันได้ จึงมีประโยชน์ต่องานบำรุงรักษาอุปกรณ์

รายละเอียดข้อมูลจำเพาะและข้อจำกัด

* สำหรับอุปกรณ์เสริมที่จำเป็น โปรดดู “รายการฟังก์ชัน”

●รุ่นเป้าหมาย

MELSERVO-J5 Series (MR-J5-□G(-RJ), MR-J5W2-□G, MR-J5W3-□G), MELSERVO-J4 Series (MR-J4-□B(-RJ), MR-J4W2-□B, MR-J4W3-□B), MELSERVO-JE Series (MR-JE-□B), MELSERVO-JET ซีรีส์ (MR-JET-□G)

●ประเภทการเชื่อมต่อที่รองรับ ^*1

การเชื่อมต่อผ่าน Motion CPU/Simple Motion module ^*2*3 , การเชื่อมต่อผ่านโมดูลการเคลื่อนที่

• *1 สำหรับรายละเอียดเกี่ยวกับรุ่นที่เชื่อมต่อได้ของแต่ละประเภทการเชื่อมต่อ โปรดดู "รายการรุ่นที่เชื่อมต่อได้" ใน GOT2000 Series/GOT SIMPLE Series แค็ตตาล็อก
• *2 เมื่อคอนโทรลเลอร์แบบโปรแกรมได้เชื่อมต่อกับ servo amplifier ผ่าน Simple Motion module (SSCNET III/H), GOT กับ Motion CPU (Q Series) หรือ GOT กับ CR800-Q (Q172DSRCPU) จะไม่สามารถเชื่อมต่อโดยตรงผ่าน Ethernet ได้
• *3 เมื่อ servo amplifier เชื่อมต่อกับ GOT ผ่าน Motion CPU (Q Series) ให้ใช้ประเภทการเชื่อมต่ออื่นที่ไม่ใช่ CC-Link IE Field Network ระหว่าง CPU กับ GOT เมื่อ Motion CPU กับ GOT เชื่อมต่อกันด้วย CC-Link (intelligent device station) ให้ตั้ง [MELSEC (รองรับ)] เป็น transmission path

อุตสาหกรรมที่แนะนำ

ประเภท GOT ที่รองรับ

• * รองรับเฉพาะ GT SoftGOT2000 (Multiple channels) เท่านั้น

อุปกรณ์ที่รองรับ
