รวมฟังก์ชันเชิงโต้ตอบสำหรับ servo GOT Drive Plus (หน้าจอเทมเพลตแบบชำระเงิน)
ลิงก์ที่เกี่ยวข้อง

โซลูชันเชิงโต้ตอบ GOT Drive Control (Servo)

รวมฟังก์ชันเชิงโต้ตอบสำหรับ servo
GOT Drive Plus (หน้าจอเทมเพลตแบบชำระเงิน)

พบปัญหาใช่ไหม

มีวิธีที่ง่ายกว่าในการแสดงภาพระบบ servo หลายแกนหรือไม่

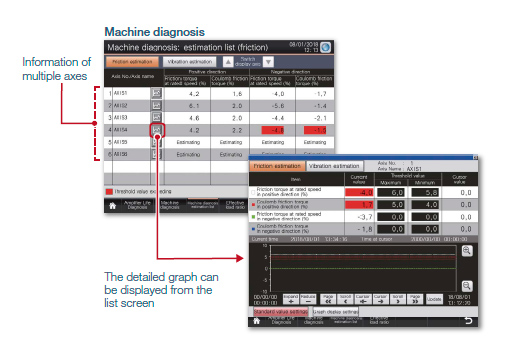

GOT ช่วยแก้ปัญหาของคุณได้

GOT Drive Plus แสดงข้อมูล 16 แกนบนหน้าจอเดียวได้โดยไม่ต้องเปลี่ยนการตั้งค่าความละเอียดของ GOT ข้อมูลโปรเจกต์ การตรวจสอบ servo amplifier หลายตัวในอุปกรณ์บนหน้าจอเดียวช่วยตรวจสอบระบบ servo ได้แบบครอบคลุม

คุณสมบัติของฟังก์ชัน

GOT Drive Plus คือ GOT ข้อมูลโปรเจกต์ แบบชำระเงินสำหรับแสดงภาพระบบ servo
ข้อมูลนี้ใช้งานได้กับทุกความละเอียดของรุ่น GT27 และ GT25
เนื่องจากมีหน้าจอเทมเพลตสำหรับฟังก์ชัน GOT Mobile จึงเริ่มตรวจสอบระบบ servo จากระยะไกลได้ทันที และสามารถใช้ project template ได้ตามเดิมตามการกำหนดค่าระบบ จึงลดเวลาในการสร้างหน้าจอ

ตรวจสอบจากระยะไกลได้รวดเร็วด้วยหน้าจอเทมเพลตของฟังก์ชัน GOT Mobile

คุณสมบัติ comparison

◯: ลดชั่วโมงงานออกแบบ/สร้างหน้าจอ X: ชั่วโมงงานออกแบบ/สร้างหน้าจอเพิ่มขึ้น

รายการ	GOT Drive Plus		GOT Drive
รายการ	GT Works3 Add-on License for GOT2000 Enhanced Drive Control (Servo) ข้อมูลโปรเจกต์ (SW1DND-GTSV-MZ)		หน้าจอตัวอย่างรวมอยู่ใน GT Works3
การออกแบบหน้าจอ manhours	◯	หน้าจอออกแบบไว้สำหรับทุกความละเอียดของ GT27 และ GT25 และใช้เชื่อมต่อกับ Motion controller และ Simple โมดูลการเคลื่อนที่ ได้ โดยใช้หน้าจอตามเดิมได้	X	มีหน้าจอตัวอย่างเฉพาะ VGA สำหรับเชื่อมต่อกับ Simple Motion module ต้องปรับ layout ตามความละเอียด ของ GOT ที่ใช้และการกำหนดค่าระบบ
Multiaxis monitor	◯	ตรวจสอบได้สูงสุด 16 แกนพร้อมกันบนหน้าจอเดียว [หน้าจอที่ใช้ได้] • Machine diagnosis • Effective load factor • ประวัติสัญญาณเตือน * สำหรับหน้าจออื่นนอกเหนือจากข้างต้น ตรวจสอบได้เพียง 1 แกนต่อ 1 หน้าจอ	X	ตรวจสอบได้เพียง 1 แกนต่อ 1 หน้าจอ
การตรวจสอบระยะไกล	◯	มีหน้าจอสำหรับฟังก์ชัน GOT Mobile เป็นมาตรฐาน สำหรับตรวจสอบจากระยะไกลบนแท็บเล็ตและสมาร์ทโฟน	X	ไม่มีหน้าจอสำหรับฟังก์ชัน GOT Mobile ให้ใช้งาน ผู้ใช้ต้องสร้างหน้าจอมือถือเอง

เอกสารที่เกี่ยวข้อง

GOT2000 Drive Control (Servo) Interactive โซลูชัน GOT Drive Plus

< เนื้อหา >
• GOT ข้อมูลโปรเจกต์ ใช้งานได้กับรุ่น GT27 และ GT25 ทั้งหมด
• ตรวจสอบระบบ servo ทั้งหมดบนหน้าจอเดียว
• ตรวจสอบจากระยะไกลได้ง่าย

L(NA)08594ENG-A

สร้างเมื่อ : 2018-11
ขนาด : 3.0MB (PDF)

การกำหนดค่าระบบที่รองรับ

การเชื่อมต่อผ่าน Motion controller

■คุณสมบัติการกำหนดค่าระบบ

อินเทอร์เฟซคำสั่ง: SSCNET III/H
จำนวนแกนควบคุมสูงสุด: 64 แกน ^*2

*1 ไม่สามารถใช้ยูนิตสื่อสาร Wireless LAN กับ GT2505 หรือรุ่น GT25 handy ได้ ให้ใช้ access point แยกต่างหาก
*2 ตรวจสอบแกนที่เลือกได้รวมสูงสุด 16 แกนจากทั้งหมด 64 แกน

การเชื่อมต่อผ่าน Simple Motion module

■คุณสมบัติการกำหนดค่าระบบ

อินเทอร์เฟซคำสั่ง: SSCNET III/H
จำนวนแกนควบคุมสูงสุด: 16 แกน

*1 ไม่สามารถใช้ยูนิตสื่อสาร Wireless LAN กับ GT2505 หรือรุ่น GT25 handy ได้ ให้ใช้ access point แยกต่างหาก

ตรวจสอบระบบ servo ทั้งหมดบนหน้าจอเดียว

แสดงข้อมูล 16 แกนบนหน้าจอเดียวได้ การตรวจสอบ servo amplifier หลายตัวในอุปกรณ์บนหน้าจอเดียวช่วยให้ตรวจสอบระบบ servo ได้อย่างครอบคลุม

รายละเอียดข้อมูลจำเพาะและข้อจำกัด

●รุ่นเป้าหมาย

MELSERVO-J4 Series(MR-J4-□B(-RJ)、MR-J4-W2-□B、MR-J4-W3-□B)

●ประเภทการเชื่อมต่อที่รองรับ ^*1

การเชื่อมต่อผ่าน Motion controller/Simple Motion module

*1 สำหรับรายละเอียดเกี่ยวกับรุ่นที่เชื่อมต่อได้ของแต่ละประเภทการเชื่อมต่อ โปรดดู "รายการรุ่นที่เชื่อมต่อได้" ใน GOT2000 Series/GOT SIMPLE Series แค็ตตาล็อก

●เครื่องมือต่าง ๆ สำหรับ ข้อมูลโปรเจกต์

WXGA(1280×800)
WVGA(800×480)
XGA(1024×768)
VGA(640×480)
SVGA(800×600)
5.7" VGA(640×480)

อุตสาหกรรมที่แนะนำ

Automotive SEMICON, LCD Electronics F & B Pharma Plant

ประเภท GOT ที่รองรับ

GT27 GT25 GT23 GT21 GS21 SoftGOT

อุปกรณ์ที่รองรับ

PLC Servo Inverter Robot CNC
