Human Machine Interfaces MELHMI-GOT GOT2000 Series

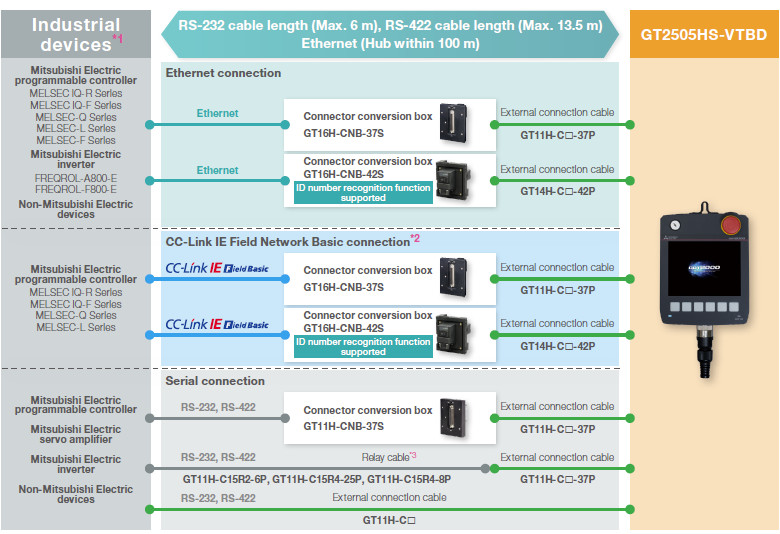

ตัวอย่างการเชื่อมต่อสายเคเบิล (อ็อพชัน) ระหว่าง GT2505 Handy GOT กับอุปกรณ์อุตสาหกรรม

เลือกวิธีการเชื่อมต่อที่เหมาะสมกับสถานประกอบการของคุณ สามารถใช้สายเคเบิลของ GT14 Handy GOT ได้โดยตรง

• *1 ตัวอย่างข้างต้นแสดงอุปกรณ์ตัวแทน
  สำหรับรายละเอียดอุปกรณ์ที่สามารถเชื่อมต่อได้ กรุณาดูที่ GOT2000 Series Handy GOT Connection Manual For GT Works3 Version1

  SH-081867ENG-AF

• *2 GT25 Handy GOT สามารถเชื่อมต่อกับสถานีสเลฟ CC-Link IE Field Network Basic ผ่านสถานีมาสเตอร์
• *3 สำหรับอุปกรณ์ที่ใช้ได้กับแต่ละสายเคเบิล กรุณาดูที่ รายการผลิตภัณฑ์

ตัวอย่างการกำหนดค่าระบบของ GT2505 Handy GOT ^*

* GT2505HS-VTBD ไม่สามารถใช้การเชื่อมต่อ Ethernet และการเชื่อมต่อแบบ Serial พร้อมกันได้

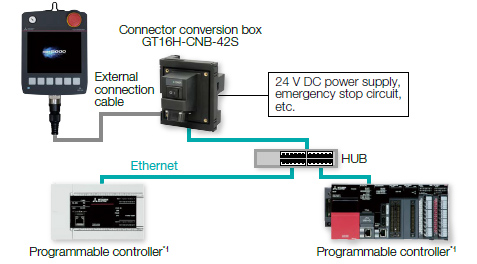

การเชื่อมต่อ Ethernet

• ● ระยะทางสูงสุดระหว่างกล่องแปลงคอนเน็กเตอร์กับ GOT คือ 10 m
• ● สามารถเชื่อมต่ออุปกรณ์อุตสาหกรรมต่างชนิดได้สูงสุด 4 อุปกรณ์

• *1 เมื่อต้องการใช้โปรแกรมมาเบิลคอนโทรลเลอร์ของผู้ผลิตอื่น ต้องตั้งค่าการสื่อสารให้ถูกต้องเพื่อเปิดใช้งานฟังก์ชัน Multi-channel

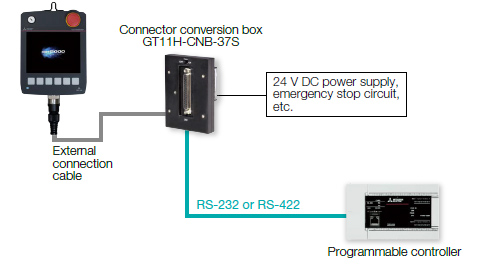

การเชื่อมต่อแบบ Serial

• ● เลือก RS-232 หรือ RS-422 อย่างใดอย่างหนึ่ง
• ● ระยะทางสูงสุดระหว่างกล่องแปลงคอนเน็กเตอร์กับ GOT คือ 10 m

กล่องแปลงคอนเน็กเตอร์

ใช้เชื่อมต่อ Handy GOT กับอุปกรณ์อุตสาหกรรมผ่าน Ethernet หรือการเชื่อมต่อแบบ Serial

กล่องแปลงคอนเน็กเตอร์		GT2505HS
		Ethernet	RS-232, RS-422 *
GT16H-CNB-42S รองรับฟังก์ชัน รู้จำหมายเลข ID		◯	-
GT16H-CNB-37S		◯	-
GT11H-CNB-37S		-	◯

* เลือก 1 ช่องจาก RS-232 หรือ RS-422 อย่างใดอย่างหนึ่ง
