ไลน์อัป การควบคุมอะนาล็อก/อุณหภูมิ | Controllers MELSEC-L Series | ผลิตภัณฑ์

Multiple Input (แรงดันไฟฟ้า/กระแสไฟฟ้า/อุณหภูมิ) Module

อินพุตหลายประเภท แบบ Channel isolated

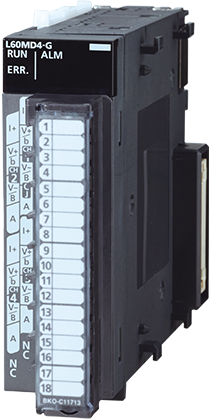

L60MD4-G

จำนวนอินพุต: 4 channels

แรงดันอินพุต: -10 ถึง 10 V DC

กระแสอินพุต: 0 ถึง 20 mA DC

แรงดันอินพุตขนาดเล็ก (micro voltage): -100 ถึง 100 mV

Thermocouple อินพุต: K, J, T, E, N, R, S, B, U, L, PLⅡ, W5Re/W26Re

RTD อินพุต: Pt1000, Pt100, JPt100, Pt50

ความเร็วในการแปลง: 50 ms/channel

ความละเอียด

แรงดันไฟฟ้า/กระแสไฟฟ้า/micro voltage: 1/20000

Thermocouple: B, R, S, N, PLⅡ, W5Re/W26Re: 0.3°C,
K, E, J, T, U, L: 0.1°C

RTD: Pt100, JPt100: 0.03°C/0.1°C, Pt1000, Pt50: 0.1°C

โมดูลอินพุตอนาล็อก

อินพุตอนาล็อก

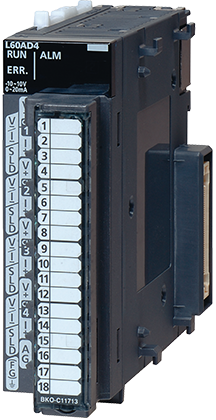

L60AD4

จำนวนอินพุต: 4 channels
แรงดันอินพุต: -10 ถึง 10 V DC
กระแสอินพุต: 0 ถึง 20 mA DC
ความเร็วในการแปลง: 20 µs/channel
ความละเอียด: 1/20000

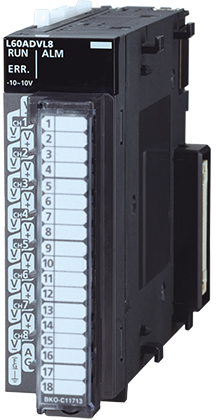

L60ADVL8

จำนวนอินพุต: 8 channels
แรงดันอินพุต: -10 ถึง 10 V DC
ความเร็วในการแปลง: 1 ms/channel
ความละเอียด: 1/16000

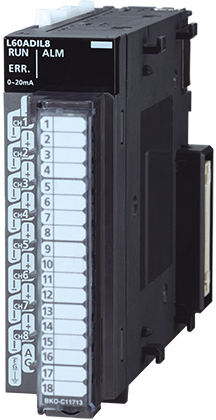

L60ADIL8

จำนวนอินพุต: 8 channels
กระแสอินพุต: 0 ถึง 20 mA DC
ความเร็วในการแปลง: 1 ms/channel
ความละเอียด: 1/8000

โมดูลเอาต์พุตอนาล็อก

เอาต์พุตอนาล็อก

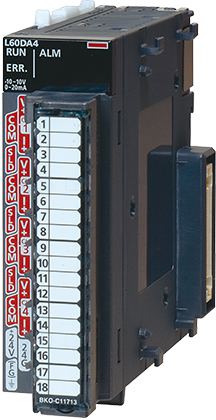

L60DA4

จำนวนเอาต์พุต: 4 channels
แรงดันเอาต์พุต: -10 ถึง 10 V DC
กระแสเอาต์พุต: 0 ถึง 20 mA DC
ความเร็วในการแปลง: 20 µs/channel
ความละเอียด: 1/20000

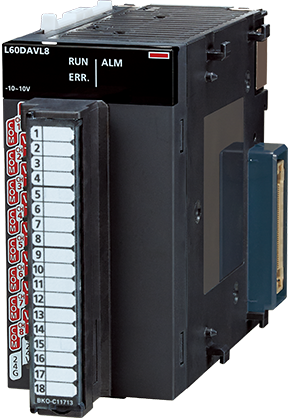

L60DAVL8

จำนวนเอาต์พุต: 8 channels
แรงดันเอาต์พุต: -10 ถึง 10 V DC
ความเร็วในการแปลง: 200 µs/channel
ความละเอียด: 1/16000

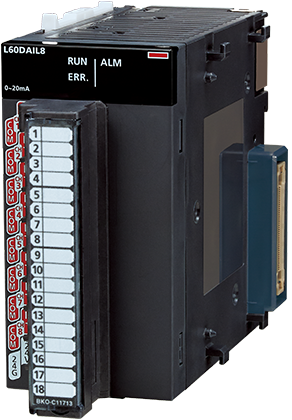

L60DAIL8

จำนวนเอาต์พุต: 8 channels
กระแสเอาต์พุต: 0 ถึง 20 mA DC
ความเร็วในการแปลง: 200 µs/channel
ความละเอียด: 1/8000

อนาล็อก I/O Module

อนาล็อก I/O

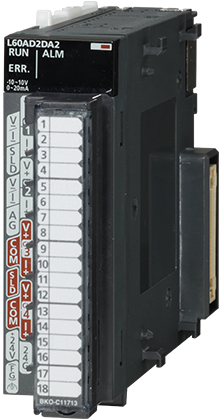

L60AD2DA2

ข้อมูลจำเพาะอินพุตอนาล็อก
จำนวนอินพุต: 2 channels
แรงดันอินพุต: -10 ถึง 10 V DC
กระแสอินพุต: 0 ถึง 20 mA DC
ความเร็วในการแปลง: 80 µs/channel
ความละเอียด: 1/12000
ข้อมูลจำเพาะเอาต์พุตอนาล็อก
จำนวนเอาต์พุต: 2 channels
แรงดันเอาต์พุต: -10 ถึง 10 V DC
กระแสเอาต์พุต: 0 ถึง 20 mA DC
ความเร็วในการแปลง: 80 µs/channel
ความละเอียด: 1/12000

อุณหภูมิ Input Module

RTD input

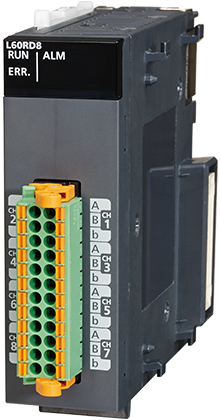

L60RD8

จำนวนอินพุต: 8 channels
RTD อินพุต: Pt1000, Pt100 (JIS C 1604-2013), JPt100 (JIS C 1604-1981), Pt50 (JIS C 1604-1981),
Ni500 (DIN 43760 1987), Ni120 (DIN 43760 1987), Ni100 (DIN 43760 1987),
Cu100 (GOST 6651-2009, α=0.00428), Cu50 (GOST 6651-2009, α=0.00428)
ความเร็วในการแปลง: 40 ms/ch
ความละเอียด: 0.1°C

■ คุณสมบัติของโมดูลอินพุตหลายประเภท/อนาล็อก/อุณหภูมิ

ฟังก์ชัน			Multiple input (voltage/current/ temperature) module	อนาล็อก input module			อนาล็อก I/O module	อุณหภูมิ input module
ฟังก์ชัน			L60MD4-G	L60AD4	L60ADVL8	L60ADIL8	L60AD2DA2	L60RD8
การแยกวงจร (Channel isolation)			●	—	—	—	—	—
วิธีการแปลง AD	การประมวลผลแบบ Sampling		●	●	●	●	●	●
	การประมวลผลแบบ Averaging	เฉลี่ยตามเวลา	●	●	●	●	●	●
		จำนวน average	●	●	●	●	●	●
		Moving average (ค่าเฉลี่ยเคลื่อนที่)	●	●	●	●	●	●
ฟังก์ชัน Time lag filter			—	—	—	—	—	—
ฟังก์ชัน Digital filtering			—	—	—	—	—	—
ฟังก์ชันสลับความเร็วในการแปลง			—	●	—	—	—	—
ฟังก์ชันโหมดขยายช่วงอินพุต			●	● ^*1	●	●	●	—
ฟังก์ชันเก็บค่าสูงสุด/ต่ำสุด			●	●	●	●	●	●
ฟังก์ชันตรวจจับการตัดการเชื่อมต่อ			●	—	—	—	—	●
ฟังก์ชันตรวจจับข้อผิดพลาดของสัญญาณอินพุต			●	●	●	●	●	—
ฟังก์ชันตรวจจับข้อผิดพลาดของสัญญาณอินพุตแบบขยาย			—	● ^*1	●	●	—	—
ฟังก์ชันเอาต์พุตการแจ้งเตือน	Alarm แบบกระบวนการ		●	●	●	●	—	●
ฟังก์ชันเอาต์พุตการแจ้งเตือน	Rate alarm (การแจ้งเตือนอัตราการเปลี่ยนแปลง)		●	—	—	—	—	●
ฟังก์ชัน Scaling			●	●	●	●	●	●
ฟังก์ชันชดเชยเซ็นเซอร์ 2 จุด			—	—	—	—	—	●
ฟังก์ชัน Shift			— ^*2	● ^*1	— ^*2	— ^*2	— ^*2	●
ฟังก์ชัน Digital clipping			— ^*2	● ^*1	— ^*2	— ^*2	— ^*2	—
ฟังก์ชันแปลงค่าส่วนต่าง			— ^*2	● ^*1	— ^*2	— ^*2	— ^*2	—
ฟังก์ชัน Logging			— ^*3	● ^*1	— ^*3	— ^*3	●	— ^*3
ฟังก์ชันรวมปริมาณการไหล			—	● ^*1	—	—	—	—
ฟังก์ชันแปลงค่าแบบ Trigger			—	—	—	—	—	—
ฟังก์ชันคำนวณตัวแปร			—	—	—	—	● ^*4	—
ฟังก์ชันคุณลักษณะการแปลงแบบตัวแปร			—	—	—	—	● ^*4	—
ฟังก์ชันคุณลักษณะการแปลงแบบตัวแปร + ฟังก์ชันคำนวณตัวแปร			—	—	—	—	● ^*4	—

*1.รองรับในรุ่นที่มีตัวเลข 5 หลักแรกของ serial number คือ “13041” ขึ้นไป
*2.โปรดใช้ function blocks (FB) สำหรับฟังก์ชัน Shift, Digital clipping และฟังก์ชันแปลงค่าส่วนต่าง โดย function blocks (FB) สามารถดาวน์โหลดได้ฟรีจาก MELSOFT Library บนเว็บไซต์ Mitsubishi Electric FA
*3.สำหรับการบันทึกข้อมูล (logging) โปรดใช้ฟังก์ชัน data logging ของโมดูล CPU
*4.รองรับในรุ่นที่มีตัวเลข 5 หลักแรกของ serial number คือ “17042” ขึ้นไป

■ คุณสมบัติของโมดูลเอาต์พุตอนาล็อก

ฟังก์ชัน		อนาล็อก output module			อนาล็อก I/O module
ฟังก์ชัน		L60DA4	L60DAVL8	L60DAIL8	L60AD2DA2
ฟังก์ชัน HOLD/CLEAR ของเอาต์พุตอนาล็อก		●	●	●	●
ฟังก์ชัน Scaling		●	●	●	●
ฟังก์ชันเอาต์พุตการแจ้งเตือน	Alarm แบบกระบวนการ	●	●	●	●
ฟังก์ชันเอาต์พุตคลื่น (Wave output)		● ^*5	●	●	●
ฟังก์ชัน Step action ของ Wave output		● ^*5	●	●	●
ฟังก์ชันคำนวณตัวแปร		—	—	—	● ^*6
ฟังก์ชันคุณลักษณะการแปลงแบบตัวแปร		—	—	—	● ^*6
ฟังก์ชันคุณลักษณะการแปลงแบบตัวแปร + ฟังก์ชันคำนวณตัวแปร		—	—	—	● ^*6

*5.รองรับในรุ่นที่มีตัวเลข 5 หลักแรกของ serial number คือ “14041” ขึ้นไป
*6.รองรับในรุ่นที่มีตัวเลข 5 หลักแรกของ serial number คือ “17042” ขึ้นไป

อุณหภูมิ Control Modules

Thermocouple input

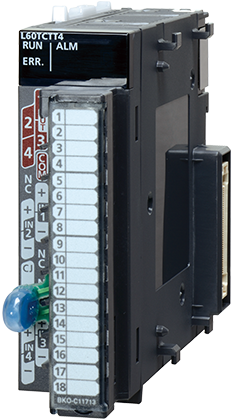

L60TCTT4

จำนวนช่องอินพุตอุณหภูมิ: 4 channels

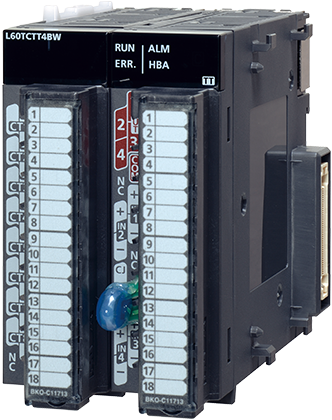

L60TCTT4BW

จำนวนช่องอินพุตอุณหภูมิ: 4 channels
ฟังก์ชันตรวจจับความผิดปกติของ Heater

RTD input

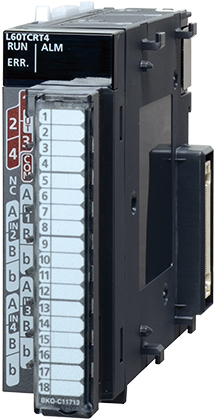

L60TCRT4

จำนวนช่องอินพุตอุณหภูมิ: 4 channels

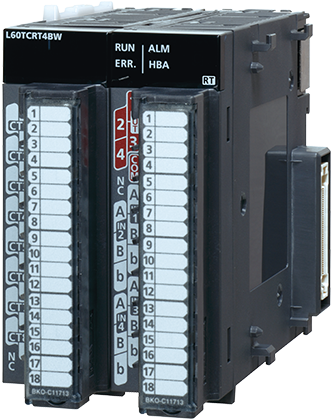

L60TCRT4BW

จำนวนช่องอินพุตอุณหภูมิ: 4 channels
ฟังก์ชันตรวจจับความผิดปกติของ Heater

ฟังก์ชัน	L60TCTT4	L60TCTT4BW	L60TCRT4	L60TCRT4BW
ฟังก์ชัน	Thermocouple input		RTD input
การควบคุมแบบมาตรฐาน	●	●	●	●
การควบคุมแบบ Heating-cooling	●	●	●	●
ฟังก์ชัน Self-tuning	●	●	●	●
ฟังก์ชันจำกัดกระแสสูงสุด	●	●	●	●
ฟังก์ชันเพิ่มอุณหภูมิพร้อมกัน	●	●	●	●
รอบการสุ่มตัวอย่างที่เลือกได้	●	●	●	●
อุณหภูมิ input mode	●	●	●	●
อุณหภูมิ control mode	●	●	●	●
ฟังก์ชันตรวจจับความผิดปกติของ Heater	—	●	—	●
