โมดูลอินพุต
AC input
AC input
จำนวนอินพุต: 16 จุด
100 ถึง 120 V AC
terminal block 18 จุด

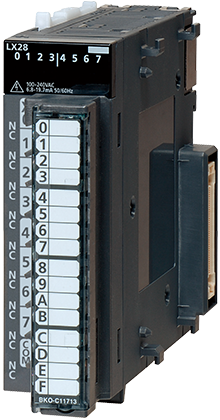

จำนวนอินพุต: 8 จุด
100 ถึง 240 V AC
terminal block 18 จุด
DC input
DC input

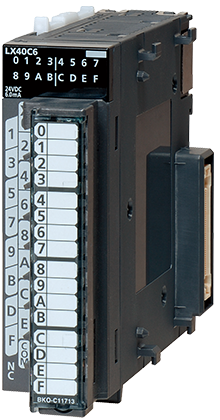

จำนวนอินพุต: 16 จุด
24 V DC
terminal block 18 จุด

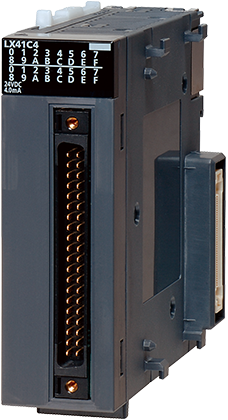

จำนวนอินพุต: 32 จุด
24 V DC
คอนเน็กเตอร์ 40 พิน

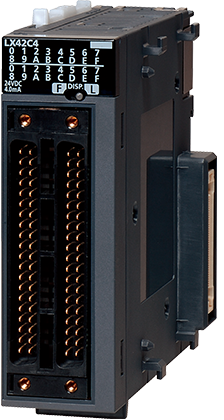

จำนวนอินพุต: 64 จุด
24 V DC
คอนเน็กเตอร์ 40 พิน ×2
โมดูลเอาต์พุต

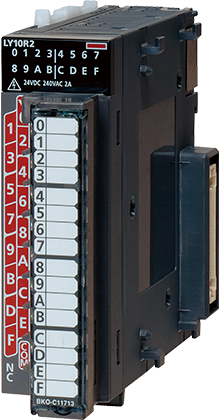

Contact output
Contact output
จำนวนเอาต์พุต: 16 จุด
24 V DC/240 V AC
กระแสสลับพิกัด: 2 A/จุด
terminal block 18 จุด
จำนวนเอาต์พุต: 8 จุด
(ทุกจุดเป็นอิสระ)
24 V DC/240 V AC
กระแสสลับพิกัด: 2 A/จุด
terminal block 18 จุด
Triac output
Triac output
จำนวนเอาต์พุต: 16 จุด
100 ถึง 240 V AC
กระแสโหลดสูงสุด: 0.6 A/จุด
terminal block 18 จุด

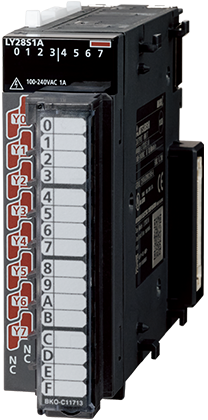

จำนวนเอาต์พุต: 8 จุด
(ทุกจุดเป็นอิสระ)
100 ถึง 240 V AC
กระแสโหลดสูงสุด: 1 A/จุด
terminal block 18 จุด
ทรานซิสเตอร์ output (Sink type)
ทรานซิสเตอร์ output (Sink type)
จำนวนเอาต์พุต: 16 จุด
12 ถึง 24 V DC
กระแสโหลดสูงสุด: 0.5 A/จุด
ฟังก์ชันป้องกัน
terminal block 18 จุด

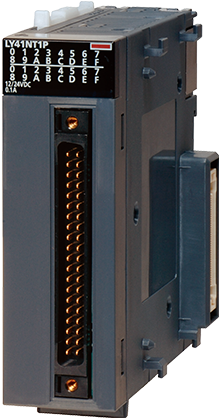

จำนวนเอาต์พุต: 32 จุด
12 ถึง 24 V DC
กระแสโหลดสูงสุด: 0.1 A/จุด
ฟังก์ชันป้องกัน
คอนเน็กเตอร์ 40 พิน

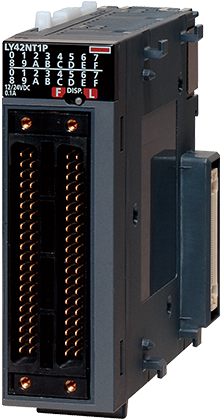

จำนวนเอาต์พุต: 64 จุด
12 ถึง 24 V DC
กระแสโหลดสูงสุด: 0.1 A/จุด
ฟังก์ชันป้องกัน
คอนเน็กเตอร์ 40 พิน ×2
ทรานซิสเตอร์ output
(Source type)
ทรานซิสเตอร์ output (Source type)

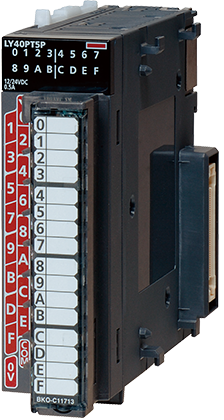

จำนวนเอาต์พุต: 16 จุด
12 ถึง 24 V DC
กระแสโหลดสูงสุด: 0.5 A/จุด
ฟังก์ชันป้องกัน
terminal block 18 จุด
จำนวนเอาต์พุต: 32 จุด
12 ถึง 24 V DC
กระแสโหลดสูงสุด: 0.1 A/จุด
ฟังก์ชันป้องกัน
คอนเน็กเตอร์ 40 พิน
จำนวนเอาต์พุต: 64 จุด
12 ถึง 24 V DC
กระแสโหลดสูงสุด: 0.1 A/จุด
ฟังก์ชันป้องกัน
คอนเน็กเตอร์ 40 พิน ×2
โมดูล I/O รวม

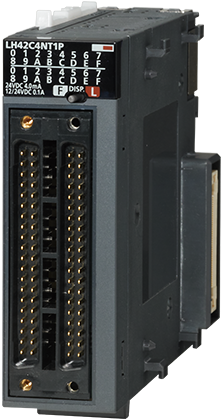

DC input / ทรานซิสเตอร์ output
(Sink type)
DC input / ทรานซิสเตอร์ output (Sink type)
ข้อมูลจำเพาะอินพุต
จำนวนอินพุต: 32 จุด
24 V DC
คอนเน็กเตอร์ 40 พิน
ข้อมูลจำเพาะเอาต์พุต
จำนวนเอาต์พุต: 32 จุด
12 ถึง 24 V DC
กระแสโหลดสูงสุด: 0.1 A/จุด
ฟังก์ชันป้องกัน
คอนเน็กเตอร์ 40 พิน
DC input / ทรานซิสเตอร์ output
(Source type)
DC input / ทรานซิสเตอร์ output (Source type)
ข้อมูลจำเพาะอินพุต
จำนวนอินพุต: 32 จุด
24 V DC
คอนเน็กเตอร์ 40 พิน
ข้อมูลจำเพาะเอาต์พุต
จำนวนเอาต์พุต: 32 จุด
12 ถึง 24 V DC
กระแสโหลดสูงสุด: 0.1 A/จุด
ฟังก์ชันป้องกัน
คอนเน็กเตอร์ 40 พิน

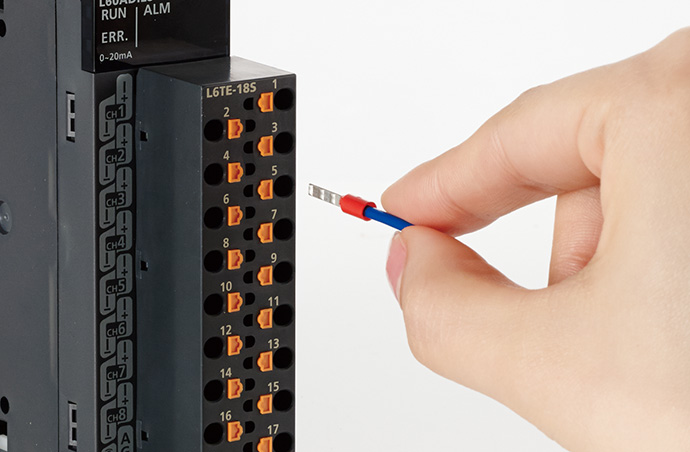

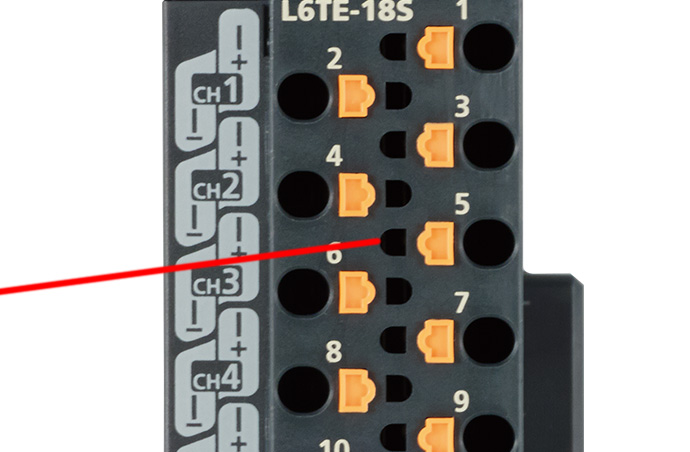

Spring clamp terminal block (แบบ push-in): L6TE-18S
สามารถเปลี่ยน screw terminal block ของโมดูลที่ติดตั้งเป็น spring clamp terminal block แบบ push-in ได้
ช่วยลดปริมาณการเดินสายและเวลาบำรุงรักษา
■ แบบ push-in ลดการเดินสาย
เดินสายได้ง่ายขึ้นเพียงแค่เสียบเข้าไปใน terminal block
■ ตรวจสอบความสมบูรณ์ของสัญญาณได้ง่าย
มีขั้วต่อเฉพาะสำหรับเสียบ test probe เป็นต้น
