CC-Link IE TSN
เครือข่ายแบบเปิดที่รวมทั่วทั้งองค์กรสำหรับการผลิต
เครือข่ายแบบเปิดที่รวมระบบด้วยเทคโนโลยี TSN *1 ช่วยเก็บข้อมูลจากหน้างานการผลิตไปยังระบบ IT ได้แบบเรียลไทม์
CC-Link IE TSN รองรับการสื่อสาร TCP/IP และนำไปใช้กับสถาปัตยกรรมอุตสาหกรรมที่ได้รับการรับรอง TSN ที่ทำให้สื่อสารแบบเรียลไทม์ได้ ด้วยสถาปัตยกรรมระบบที่ยืดหยุ่น รวมถึงคุณสมบัติการตั้งค่าและแก้ปัญหาที่ครอบคลุม CC-Link IE TSN จึงเหมาะสำหรับสร้างโครงสร้างพื้นฐาน IIoT ทั่วทั้งองค์กรการผลิต
- *1.TSN: Time Sensitive Networking
Time-Sensitive Networking (TSN) คืออะไร
TSN เป็นเทคโนโลยีมาตรฐานที่ IEEE กำหนด เพื่อให้รับส่งข้อความบนมาตรฐาน Ethernet ได้อย่างแน่นอนตามกำหนดเวลา เทคโนโลยีนี้ใช้วิธีซิงโครไนซ์เวลา (IEEE 802.1AS) และวิธีแบ่งเวลา (IEEE 802.1Qbv) เพื่อให้การสื่อสารเป็นไปตามกำหนดเวลา เมื่อนำมาตรฐานเหล่านี้มาใช้กับเทคโนโลยี Ethernet จึงผสมการสื่อสารควบคุมแบบเรียลไทม์กับการสื่อสารข้อมูลที่ไม่ใช่เรียลไทม์ได้ ซึ่ง Ethernet แบบเดิมไม่สามารถทำได้
- TSN Technology :
- คุณสมบัติการนำเทคโนโลยี TSN มาใช้

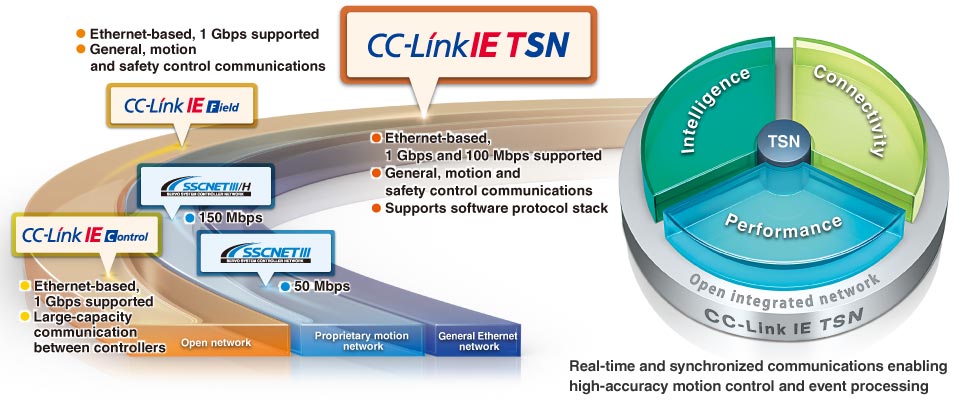

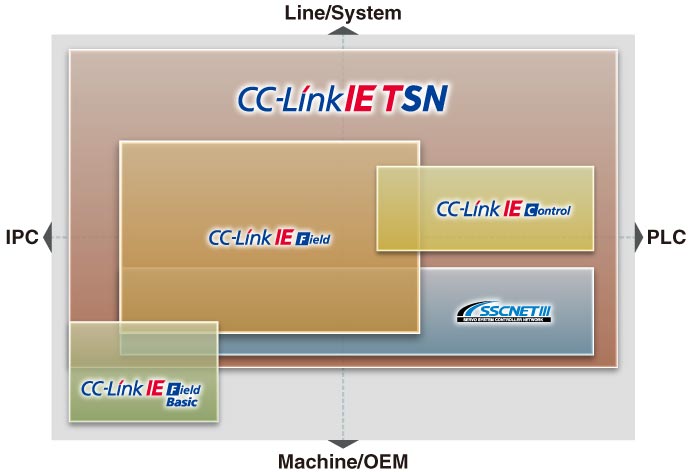

CC-Link IE TSN เป็นเครือข่ายอุตสาหกรรมแบบเปิดที่สืบทอดการวินิจฉัยที่ง่ายของ CC-Link IE Field Network การสื่อสารข้อมูลความจุสูงของ CC-Link IE Control Network และคุณสมบัติการควบคุมการเคลื่อนที่ประสิทธิภาพสูงของ SSCNET การผสานเทคโนโลยี TSN ทำให้เครือข่ายนี้ใช้ประสิทธิภาพของระบบควบคุมได้ดียิ่งขึ้น และเป็นเครือข่ายเปิดแบบรวมระบบที่มีฟังก์ชันขั้นสูง
- ประสิทธิภาพ
- แนวโน้มการผลิตในปัจจุบันใช้ AI และการบำรุงรักษาเชิงคาดการณ์ เพื่อให้ได้ทั้งผลผลิตและคุณภาพสูงพร้อมกัน สิ่งนี้ต้องอาศัยการสื่อสารความเร็วสูงและการควบคุมข้อมูลปริมาณมากไปยังระบบ IT อย่างแน่นอนตามกำหนดเวลา เทคโนโลยีสื่อสารนวัตกรรมของ CC-Link IE TSN ช่วยเพิ่มประสิทธิภาพการสื่อสาร รองรับการควบคุมการเคลื่อนที่ความแม่นยำสูงและการควบคุม I/O ความเร็วสูง โดยไม่กระทบต่อประสิทธิภาพการทำงาน
- ความชาญฉลาด
- เครือข่ายอัจฉริยะที่รองรับการสื่อสารอุตสาหกรรม ช่วยตั้งค่าอุปกรณ์และทำบำรุงรักษาเชิงป้องกันได้ง่าย จึงจำเป็นต่อการทำงานอย่างมีประสิทธิภาพ CC-Link IE TSN รองรับซอฟต์แวร์วินิจฉัยของ third-party ทำให้แก้ปัญหาอุปกรณ์เครือข่ายได้ รวมถึง Ethernet มาตรฐาน ข้อผิดพลาดจากเหตุการณ์ของเครือข่ายจะบันทึก time-stamp จึงประเมินสาเหตุจริงของข้อผิดพลาดได้ง่าย นอกจากนี้ การสร้างสถาปัตยกรรมระบบเครือข่ายและพารามิเตอร์โดยอัตโนมัติยังช่วยให้ commissioning ง่ายขึ้น
- การเชื่อมต่อ
- CC-Link IE TSN เป็นกุญแจสำคัญในการทำให้ระบบการผลิตที่ใช้เครือข่าย Ethernet ที่รองรับ TCP/IP สื่อสารแบบเรียลไทม์ได้ อีกทั้งยังผสานเครือข่าย third-party และอุปกรณ์ Ethernet มาตรฐาน เช่น vision sensor และเราเตอร์ไร้สาย ได้ พร้อมรองรับโทโพโลยีหลายรูปแบบสำหรับสถาปัตยกรรมระบบที่ยืดหยุ่นและขยายได้สูง
