ข้อมูลจำเพาะ
ข้อมูลจำเพาะทั่วไป
ตารางต่อไปนี้แสดงข้อมูลจำเพาะด้านสภาพแวดล้อมที่จำเป็นสำหรับการใช้โมดูลสถานีหลัก/สถานีโลคัล CC-Link IE TSN และโมดูลชนิดบล็อกที่ระบุในแค็ตตาล็อกนี้ สำหรับข้อมูลจำเพาะด้านสภาพแวดล้อมของผลิตภัณฑ์อื่น โปรดดูแค็ตตาล็อกหรือคู่มือผลิตภัณฑ์ที่เกี่ยวข้อง
| รายการ | โมดูลสถานีหลัก/สถานีโลคัล MELSEC iQ-R Series โมดูลระยะไกลชนิดบล็อก |
โมดูลสถานีหลัก/สถานีโลคัล MELSEC iQ-F Series |
|---|---|---|
| Operating ambient temperature (°C) | 0…55 *1 | -20…55, non-freezing *2*3 |
| Storage ambient temperature (°C) | -25…75 | |
| Operating ambient humidity (% RH) | 5…95, non-condensing | |
| Storage ambient humidity (% RH) | ||
| ความทนทานต่อการสั่นสะเทือน | โปรดดูคู่มือผลิตภัณฑ์ที่เกี่ยวข้อง | |
| ความทนทานต่อแรงกระแทก | สอดคล้องกับ JIS B 3502 และ IEC 61131-2 (147 m/s 2, อย่างละ 3 ครั้งในทิศทาง X, Y และ Z) |
147 m/s 2, เวลาดำเนินการ: 11 ms, อย่างละ 3 ครั้งในทิศทาง X, Y และ Z ด้วยพัลส์ half-sine *4 |
| Operating atmosphere | No corrosive gases *5, no flammable gases, no excessive conductive dust | |
| Operating altitude *6 (m) | 0…2000 *7 | |
| สถานที่ติดตั้ง | Inside a control panel | |
| แรงดันเกิน category *8 | ≤Ⅱ | |
| ระดับมลพิษ *9 | ≤ 2 | |
- *1.ทำให้โมดูลมาตรฐานของ MELSEC iQ-R Series รองรับช่วงอุณหภูมิแวดล้อมขณะทำงานที่ขยายเป็น 0 ถึง 60°C โดยยังคงประสิทธิภาพเทียบเท่ากับช่วงอุณหภูมิแวดล้อมขณะทำงานมาตรฐาน (0 ถึง 55°C) หากต้องใช้งานในสภาพแวดล้อมที่มีอุณหภูมิสูงกว่า 60°C โปรดปรึกษาตัวแทน Mitsubishi Electric ในพื้นที่ของคุณ
- *2.กรณีที่อุณหภูมิแวดล้อมขณะทำงานต่ำกว่า 0°C ข้อมูลจำเพาะจะแตกต่างจากคำอธิบายข้างต้น รายละเอียดโปรดดู “MELSEC iQ-F FX5U User's Manual (Hardware)”
- *3.เมื่อใช้ FX5-CCLGN-MS ที่ผลิตในเดือนธันวาคม 2020 หรือก่อนหน้า อุณหภูมิแวดล้อมขณะทำงานคือ -20 ถึง 50°C และอุณหภูมิแวดล้อมขณะทำงานของระบบ programmable controller จะเท่ากัน
- *4.เกณฑ์แสดงไว้ใน IEC 61131-2
- *5.สำหรับ RJ71GN11-T2 และ RJ71GN11-EIP มีผลิตภัณฑ์เคลือบพิเศษให้เลือกเพื่อใช้งานในสภาพแวดล้อมก๊าซกัดกร่อน โดยช่วยเพิ่มความทนทานต่อความเข้มข้นของก๊าซกัดกร่อนตาม IEC 60721-3-3: 1994 3C2 รายละเอียดของผลิตภัณฑ์เคลือบพิเศษ โปรดปรึกษาผู้แทน Mitsubishi Electric ในพื้นที่ของคุณ
- *6.ห้ามใช้งานหรือจัดเก็บ programmable controller ภายใต้ความดันที่สูงกว่าความดันบรรยากาศที่ระดับความสูง 0 m เพราะอาจทำให้ทำงานผิดปกติหรือเสียหายได้
- *7.เมื่อใช้งาน programmable controller ที่ระดับความสูงเกิน 2000 m ค่าสูงสุดของแรงดันที่อนุญาตและอุณหภูมิแวดล้อมขณะทำงานจะลดลง รายละเอียดเพิ่มเติมโปรดดู technical bulletin “FA-A-0152” สำหรับ MELSEC iQ-R Series และ “HIME-T-P-0185” สำหรับ MELSEC iQ-F Series
- *8.รายการนี้ระบุส่วนของแหล่งจ่ายไฟที่คาดว่าอุปกรณ์จะเชื่อมต่ออยู่ ระหว่างเครือข่ายจ่ายไฟสาธารณะกับเครื่องจักรภายในสถานที่ Category II ใช้กับอุปกรณ์ที่รับพลังงานไฟฟ้าจากระบบติดตั้งถาวร ระดับทนแรงดัน surge สำหรับแรงดันพิกัดสูงสุด 300 V คือ 2500 V
- *9.ดัชนีนี้ระบุระดับการเกิดวัสดุนำไฟฟ้าในสภาพแวดล้อมที่ใช้งานอุปกรณ์ ระดับมลพิษ 2 หมายถึงมีเฉพาะมลพิษที่ไม่นำไฟฟ้า และอาจเกิดการนำไฟฟ้าชั่วคราวจากการควบแน่นได้เป็นครั้งคราว
ข้อมูลจำเพาะด้านประสิทธิภาพ
| รายการ | โมดูลสถานีหลัก/สถานีโลคัล MELSEC iQ-R Series RJ71GN11-T2 |
MELSEC iQ-R Series CC-Link IE TSN Plus โมดูลสถานีหลัก/สถานีโลคัล RJ71GN11-EIP |
|
|---|---|---|---|
| ความเร็วการสื่อสาร (bps) | 1G/100M | 1G/100M | |
| จำนวนสถานีสูงสุดต่อเครือข่าย *11 | 121 | 121 | |
| สายเชื่อมต่อ | สายเคเบิล Ethernet (Category 5e ขึ้นไป) |
สายเคเบิล Ethernet (Category 5e ขึ้นไป) |
|
| ระยะสายเคเบิลรวม (m) | สายการผลิต: 12000 Ring: 12100 อื่นๆ: ขึ้นอยู่กับ การกำหนดค่าระบบ |
สายการผลิต: 12000 อื่นๆ: ขึ้นอยู่กับ การกำหนดค่าระบบ |
|
| ระยะห่างสูงสุดระหว่างสถานี (m) | 100 | 100 | |
| จำนวนเครือข่ายสูงสุด | 239 | 239 | |
| โทโพโลยีเครือข่าย *12 | สายการผลิต, star *13, ring | สายการผลิต *14, star *13 | |
| วิธีการสื่อสาร | วิธีแบ่งเวลา/time-managed polling method | วิธีแบ่งเวลา | |
| จำนวน link point สูงสุดต่อเครือข่าย | |||
| RX/RY | 16384 จุด, 2 kbytes | 16384 จุด, 2 kbytes | |
| RWr/RWw | 8192 จุด, 16 kbytes | 8192 จุด, 16 kbytes | |
| LB | 32768 จุด, 4 kbytes | 32768 จุด, 4 kbytes | |
| LW | 16384 จุด, 32 kbytes | 16384 จุด, 32 kbytes | |
| จำนวน link point สูงสุดต่อสถานี | |||
| RX/RY | 16384 จุด, 2 kbytes | 16384 จุด, 2 kbytes | |
| RWr/RWw | 8192 จุด, 16 kbytes | 8192 จุด, 16 kbytes | |
| LB | 32768 จุด, 4 kbytes | 32768 จุด, 4 kbytes | |
| LW | 16384 จุด, 32 kbytes | 16384 จุด, 32 kbytes | |
| การสื่อสารด้านความปลอดภัย | |||
| จำนวน safety connection สูงสุดต่อสถานี | 120 การเชื่อมต่อ | - | |
| จำนวน link point สูงสุดต่อ safety connection (word) | 8(input: 8, output: 8) | - | |
| ความจุการส่งแบบ transient | |||
| ความจุการส่งแบบ transient (byte) | สูงสุด 1920 | สูงสุด 1920 | |
| EtherNet/IP™ communications | |||
| ความเร็วในการส่งข้อมูล (bps) | - | 1G/100M | |
| Class 1 communications |
จำนวนการเชื่อมต่อ | - |
|
| ขนาดข้อมูลการสื่อสาร (byte) | - | 1444 (ต่อการเชื่อมต่อ) *16 |
|
| RPI (รอบการสื่อสาร) (ms) | - | 0.5…60000 (เพิ่มทีละ 0.5 ms) |
|
| PPS (ประสิทธิภาพการประมวลผลการสื่อสาร) *17 (pps) | - | 12000 | |
| UCMM communications |
จำนวนการเชื่อมต่อ (จำนวนการดำเนินการพร้อมกัน) | - |
|
| ขนาดข้อมูลการสื่อสาร (byte) | - |
|
|
| Class 3 communications |
จำนวนการเชื่อมต่อ | - |
|
| ขนาดข้อมูลการสื่อสาร (byte) | - |
|
|
| รายการ | MELSEC iQ-F Series โมดูลสถานีหลัก/สถานีโลคัล FX5-CCLGN-MS *10 |
MELSEC iQ-R Series motion module RD78G□/GH□ |
MELSEC iQ-F Series motion module FX5-□SSC-G |
|---|---|---|---|
| ความเร็วการสื่อสาร (bps) | 1G/100M | 1G/100M | 1G/100M |
| จำนวนสถานีสูงสุดต่อเครือข่าย *11 | 61 (สถานีหลัก) | 121 | 21 (FX5-40SSC-G) 25 (FX5-80SSC-G) |
| สายเชื่อมต่อ | สายเคเบิล Ethernet (Category 5e ขึ้นไป) |
สายเคเบิล Ethernet (Category 5e ขึ้นไป) |
สายเคเบิล Ethernet (Category 5e ขึ้นไป) |
| ระยะสายเคเบิลรวม (m) | สายการผลิต: 6000 (สถานีหลัก) อื่นๆ: ขึ้นอยู่กับ การกำหนดค่าระบบ |
สายการผลิต: 12000 | สายการผลิต: 2000 (FX5-40SSC-G) สายการผลิต: 2400 (FX5-80SSC-G) อื่นๆ: ขึ้นอยู่กับ การกำหนดค่าระบบ |
| ระยะห่างสูงสุดระหว่างสถานี (m) | 100 | 100 | 100 |
| จำนวนเครือข่ายสูงสุด | 239 | 239 | 239 |
| โทโพโลยีเครือข่าย *12 | สายการผลิต, star *13 | สายการผลิต, star *13 | สายการผลิต, star *13 |
| วิธีการสื่อสาร | วิธีแบ่งเวลา | วิธีแบ่งเวลา | วิธีแบ่งเวลา |
| จำนวน link point สูงสุดต่อเครือข่าย | |||
| RX/RY | 8192 จุด, 1 kbyte (สถานีหลัก) |
16384 จุด, 2 kbytes | 8192 จุด, 1 kbyte |
| RWr/RWw | 4096 จุด, 8 kbytes (สถานีหลัก) |
8192 จุด, 16 kbytes | 1024 จุด, 2 kbytes |
| LB | - | - | - |
| LW | - | - | - |
| จำนวน link point สูงสุดต่อสถานี | |||
| RX/RY | 8192 จุด, 1 kbyte (สถานีหลัก) |
16384 จุด, 2 kbytes | 8192 จุด, 1 kbyte |
| RWr/RWw | 4096 จุด, 8 kbytes (สถานีหลัก) |
8192 จุด, 16 kbytes | 1024 จุด, 2 kbytes |
| LB | - | - | - |
| LW | - | - | - |
| การสื่อสารด้านความปลอดภัย | |||
| จำนวน safety connection สูงสุดต่อสถานี | - | 120 การเชื่อมต่อ | - |
| จำนวน link point สูงสุดต่อ safety connection (word) | - | 8 (input: 8, output: 8) |
- |
| ความจุการส่งแบบ transient | |||
| ความจุการส่งแบบ transient (byte) | สูงสุด 1920 | สูงสุด 1920 | สูงสุด 1920 |
- *10.สำหรับข้อมูลจำเพาะของสถานีโลคัล โปรดดู “MELSEC iQ-F FX5 User's Manual (CC-Link IE TSN) (SH-082215ENG)”
- *11.Includes a สถานีหลัก.
- *12.โปรดใช้ managed Ethernet switch ที่รองรับ CC-Link IE TSN (class B) และแนะนำโดย CC-Link Partner Association
- *13.สามารถผสมโทโพโลยีแบบ line และ star ได้
- *14.โมดูลสถานีหลัก/สถานีโลคัล CC-Link IE TSN Plus เชื่อมต่อได้เฉพาะที่ปลายเครือข่ายเท่านั้น
- *15.จำนวนการเชื่อมต่อรวมของ Class 1 communications, UCMM tag communications (server function) และ Class 3 communications คือ 256 ดังนั้นจำนวนการเชื่อมต่อแต่ละประเภทจะแตกต่างกันตามจำนวนและขนาดของการสื่อสารแต่ละรายการ
- *16.หากอุปกรณ์ภายนอกไม่รองรับ Large Forward Open (ข้อมูลจำเพาะออปชัน CIP) ขนาดข้อมูลสื่อสารจะสูงสุด 504 bytes
- *17.PPS: จำนวนเฟรมที่ประมวลผลได้ต่อวินาที
- *18.จำนวนการดำเนินการพร้อมกันสูงสุด (จำนวนการเชื่อมต่อที่รับได้พร้อมกัน) สำหรับ server function คือ 96 โดยนับรวม server function ของ UCMM และ Class 3 communications
โทโพโลยีเครือข่าย

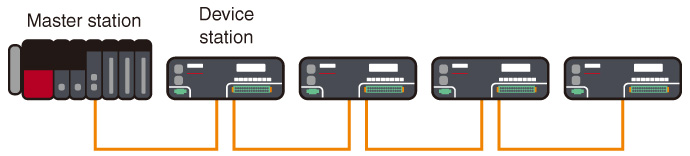

โทโพโลยีแบบ line
โทโพโลยีเครือข่ายที่เหมาะสำหรับการกำหนดค่าระบบที่ต้องการการควบคุมความเร็วสูง/ประสิทธิภาพสูง
- สื่อสารความเร็วสูงได้เมื่อกำหนดค่าระบบด้วยสถานีอุปกรณ์ที่รองรับ CC-Link IE TSN เท่านั้น
- กำหนดค่าระบบได้ง่ายขึ้นโดยไม่ต้องใช้ Ethernet switch
- เหมาะสำหรับระบบควบคุมการเคลื่อนที่ความแม่นยำสูง

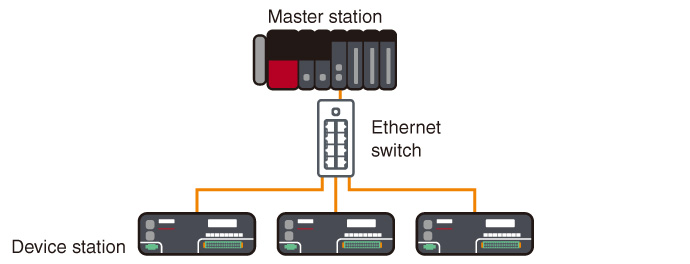

โทโพโลยีแบบ star
โทโพโลยีเครือข่ายที่เหมาะสำหรับการกำหนดค่าระบบที่ยืดหยุ่น
- จัดวางสถานีอุปกรณ์แบบกระจายได้ง่ายด้วย Ethernet switch
- เปลี่ยนหรือจัดเรียงอุปกรณ์และการกำหนดค่าระบบใหม่ได้ง่าย
- เหมาะสำหรับระบบควบคุมไลน์การผลิตทั่วไป

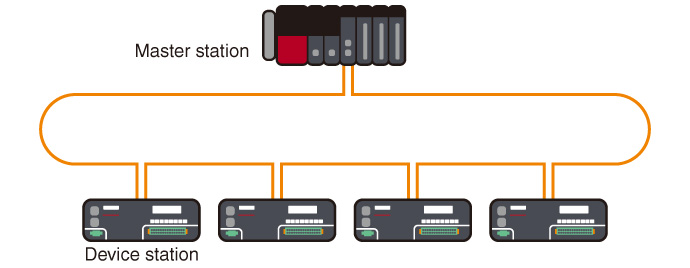

โทโพโลยีแบบ ring
โทโพโลยีเครือข่ายที่เหมาะสำหรับระบบที่ต้องการความน่าเชื่อถือสูง *19
- คงการสื่อสารข้อมูลกับสถานีปกติไว้ได้ แม้สายขาดหรือเกิดข้อผิดพลาดที่สถานีอุปกรณ์ใดสถานีหนึ่ง
- กำหนดค่าได้โดยไม่ต้องใช้ Ethernet switch
- เหมาะสำหรับระบบควบคุมที่ทำงานต่อเนื่อง
- *19.ไม่รองรับการผสมกับโทโพโลยีแบบ star หรือ line
CC-Link IE TSN Class
CC-Link IE TSN รับรอง node และ switch ตามระดับ class ที่กำหนด โดยพิจารณาจากการจำแนกฟังก์ชันและประสิทธิภาพ ผลิตภัณฑ์แบ่งได้เป็น class A หรือ B สำหรับ CC-Link IE TSN Class ของแต่ละผลิตภัณฑ์ โปรดตรวจสอบเว็บไซต์ CC-Link Partner Association หรือแค็ตตาล็อก/คู่มือผลิตภัณฑ์ที่เกี่ยวข้อง ฟังก์ชันที่รองรับและการกำหนดค่าระบบอาจแตกต่างกันตาม CC-Link IE TSN Class ของผลิตภัณฑ์ที่ใช้ ตัวอย่างเช่น หากต้องการกำหนดค่าระบบควบคุมการเคลื่อนที่ความเร็วสูง จำเป็นต้องใช้ผลิตภัณฑ์ที่รองรับ class B รายละเอียดเกี่ยวกับการกำหนดค่าระบบที่มีทั้งอุปกรณ์ class A และ class B โปรดดูคู่มือผลิตภัณฑ์สถานีหลักที่เกี่ยวข้อง

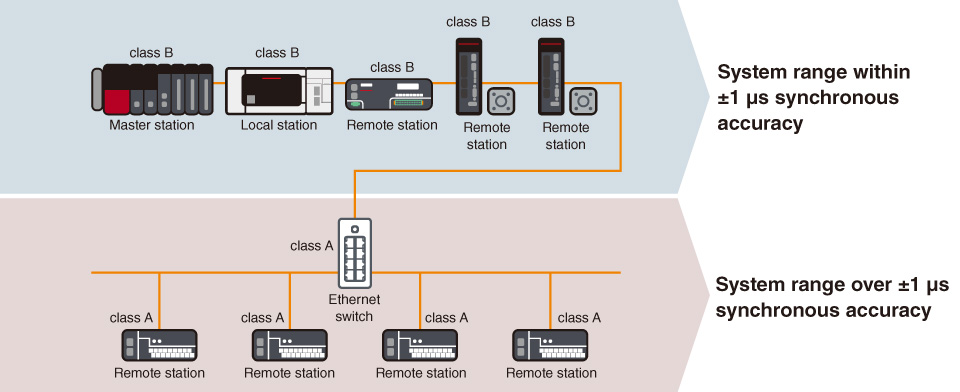

การกำหนดค่าระบบ
- ความแม่นยำในการซิงโครไนซ์ของระบบจะแตกต่างกันตามการผสมผสานของอุปกรณ์และ switch ที่เชื่อมต่อ รวมถึง CC-Link IE TSN Class
- ใช้ Ethernet switch class B เมื่อกำหนดค่าโทโพโลยีแบบ star ด้วยอุปกรณ์ class B
- ใช้อุปกรณ์ class B เมื่อกำหนดค่าระบบซิงโครไนซ์ความแม่นยำสูงภายใน ±1 µs และเชื่อมต่ออุปกรณ์ class A เข้ากับ branch line แยกจากอุปกรณ์ class B (รายละเอียดการกำหนดค่าระบบ โปรดดูคู่มือผลิตภัณฑ์สถานีหลักที่เกี่ยวข้อง)
- โมดูล remote ชนิดบล็อกของ Mitsubishi Electric สอดคล้องกับทั้ง class B และ A
