Inverters-FREQROL FR-A800 Series ความมั่นคงและความปลอดภัย

ความมั่นคงและความปลอดภัย

ป้องกันปัญหาล่วงหน้าเพื่อให้กู้คืนระบบได้อย่างรวดเร็ว
FR-A800 ได้รับการพัฒนาโดยให้ความสำคัญสูงสุดกับความเชื่อถือได้และความปลอดภัย

ตอบสนองได้อย่างรวดเร็วเมื่อเกิดปัญหาที่ไม่คาดคิด

เพิ่มความปลอดภัยของระบบ

สอดคล้องกับมาตรฐานความปลอดภัย  ใหม่

ใช้งานการควบคุมพร้อมฟังก์ชันความปลอดภัยได้ง่าย

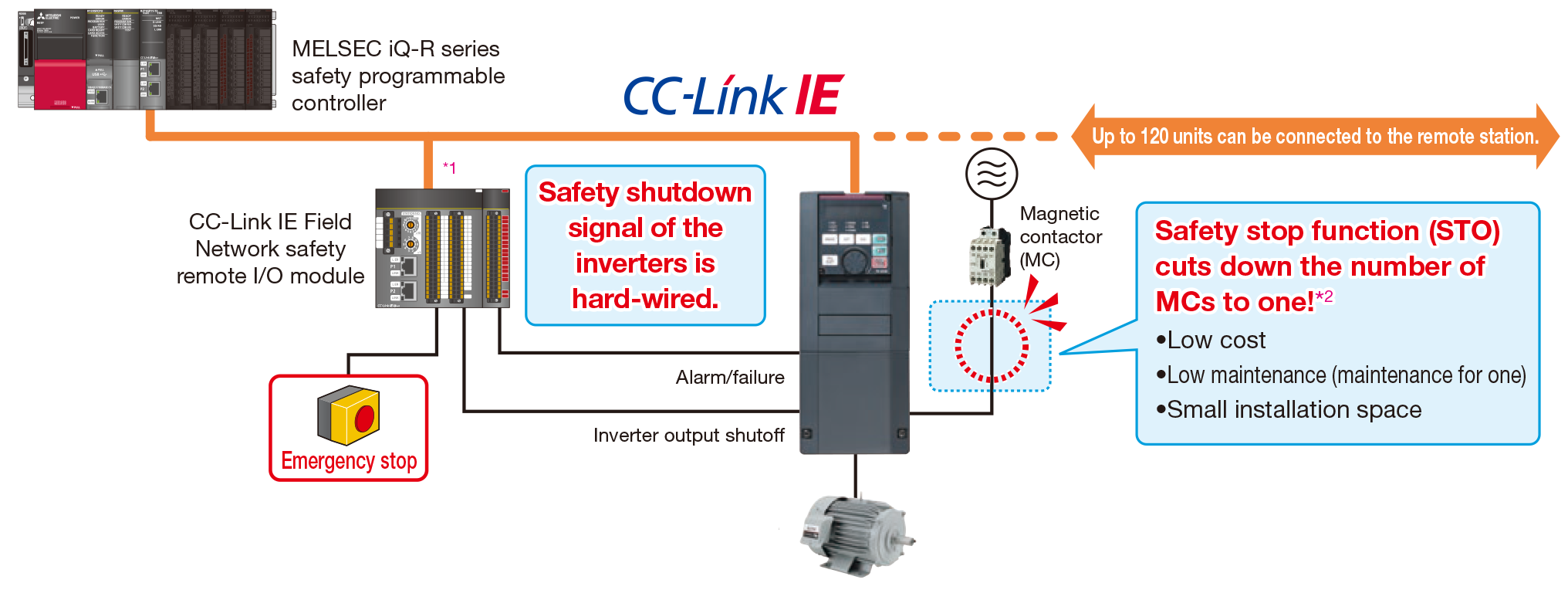

อินเวอร์เตอร์รองรับฟังก์ชันความปลอดภัย Safe Torque Off (STO) จึงช่วยให้ระบบสอดคล้องกับมาตรฐานความปลอดภัยได้โดยไม่ต้องเสียค่าใช้จ่ายสูง

● รองรับ PLe และ SIL3 เป็นมาตรฐาน

• ISO13849-1:2015 หมวด 3/PLe
• IEC62061:2015 / IEC61800-5-2:2016 / IEC61508:2010 SIL3

• *1รองรับการสื่อสารด้านความปลอดภัยระหว่างคอนโทรลเลอร์นิรภัยแบบโปรแกรมได้กับโมดูล Remote I/O
• *2ต้องใช้ MC หนึ่งตัวเพื่อตัดแหล่งจ่ายไฟเมื่อฟังก์ชันป้องกันทำงาน

บำรุงรักษาได้อย่างเชื่อถือได้และปลอดภัย

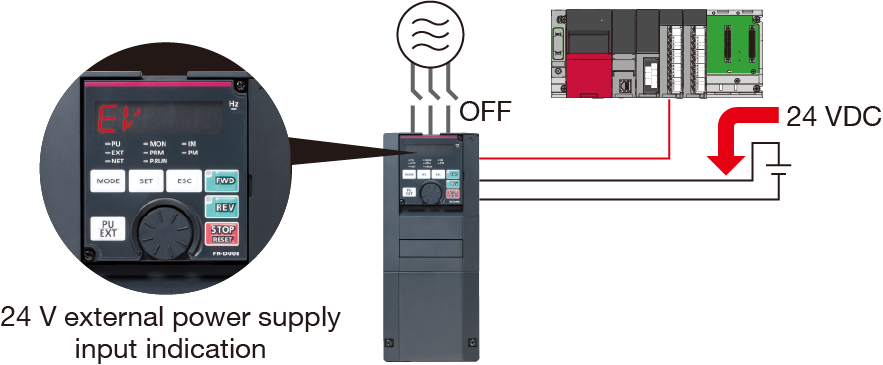

แหล่งจ่ายไฟ 24 VDC สำหรับวงจรควบคุมเป็นอุปกรณ์มาตรฐาน  ใหม่

นอกจากเทอร์มินอลอินพุตแหล่งจ่ายไฟเดิม (R1 และ S1) ของวงจรควบคุมแล้ว ยังมีอินพุต 24 VDC เป็นอุปกรณ์มาตรฐาน
สามารถจ่ายไฟ 24 VDC จากภายนอกให้วงจรควบคุมเฉพาะจุดได้ จึงตั้งค่าพารามิเตอร์ ใช้งานการสื่อสาร และบำรุงรักษาระบบความปลอดภัยได้โดยไม่ต้องเปิดแหล่งจ่ายไฟหลัก

ป้องกันปัญหาด้วยการตรวจสอบอุณหภูมิ  ใหม่

อินเวอร์เตอร์มีเซนเซอร์วัดอุณหภูมิภายใน ซึ่งจะส่งสัญญาณเมื่ออุณหภูมิแวดล้อมสูง
จึงตรวจจับอุณหภูมิภายในอินเวอร์เตอร์ที่เพิ่มขึ้นจากพัดลมระบายความร้อนขัดข้องหรืออุณหภูมิแวดล้อมที่สูงขึ้นตามสภาวะการทำงานของอินเวอร์เตอร์ได้ง่าย

ส่วนประกอบอายุการใช้งานยาวนานและฟังก์ชันตรวจสอบอายุการใช้งาน

ส่วนประกอบอายุการใช้งานยาวนาน

• พัดลมระบายความร้อนมีอายุการใช้งาน 10 ปี ^*3
  และยืดอายุการใช้งานได้อีกด้วยการควบคุมเปิด/ปิดพัดลมระบายความร้อน
• เลือกใช้คาปาซิเตอร์ที่ออกแบบให้มีอายุการใช้งาน 10 ปี ^{*3 *4}
  จึงช่วยยืดอายุการใช้งานของอินเวอร์เตอร์
• อายุการใช้งานโดยประมาณของชิ้นส่วนอายุการใช้งานยาวนาน

• *3อุณหภูมิอากาศโดยรอบ: ค่าเฉลี่ยรายปี 40˚C (ปราศจากก๊าซกัดกร่อน ก๊าซไวไฟ ละอองน้ำมัน ฝุ่น และสิ่งสกปรก)
  อายุการออกแบบเป็นค่าที่คำนวณจากพิกัด LD ไม่ใช่การรับประกันอายุผลิตภัณฑ์
• *4กระแสเอาต์พุต: 80% ของพิกัด LD ของอินเวอร์เตอร์
• *5คัดย่อจาก “การตรวจสอบอินเวอร์เตอร์ทรานซิสเตอร์ตามระยะ” ของ JEMA (สมาคมผู้ผลิตอุปกรณ์ไฟฟ้าแห่งประเทศญี่ปุ่น)

ฟังก์ชันวินิจฉัยอายุการใช้งานที่ได้รับการปรับปรุง

• อินเวอร์เตอร์ทุกรุ่นมีเซนเซอร์ความร้อนภายในเป็นอุปกรณ์มาตรฐาน จึงตรวจสอบสภาพแวดล้อมในการติดตั้งได้
  ใช้ฟังก์ชันนี้เป็นแนวทางในการวินิจฉัยอายุการใช้งาน  ใหม่
• ตั้งเวลาบำรุงรักษาอุปกรณ์ต่อพ่วง เช่น มอเตอร์และตลับลูกปืน ได้สูงสุดสามรายการ

แนะนำการบำรุงรักษาอุปกรณ์โดยใช้อินเวอร์เตอร์

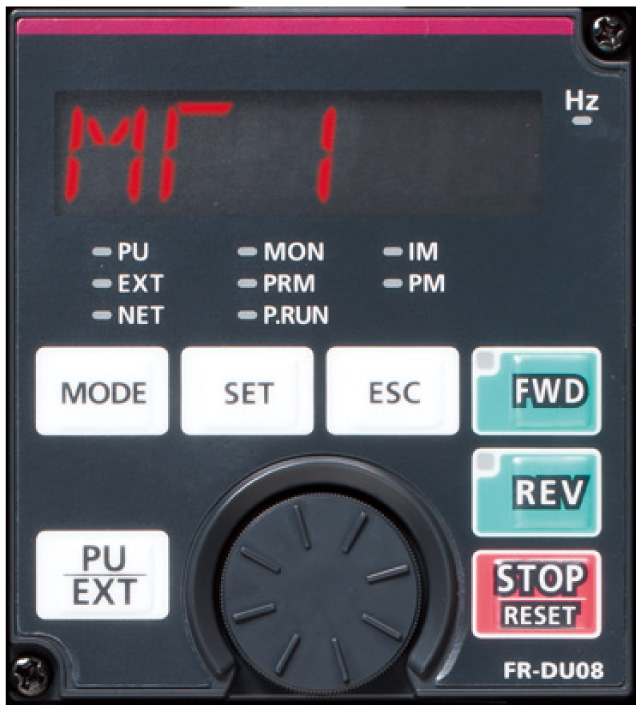

คำเตือน "เอาต์พุตการบำรุงรักษา 1"

รับมือปัญหาได้อย่างรวดเร็ว

วินิจฉัยความผิดปกติได้ง่าย  ใหม่

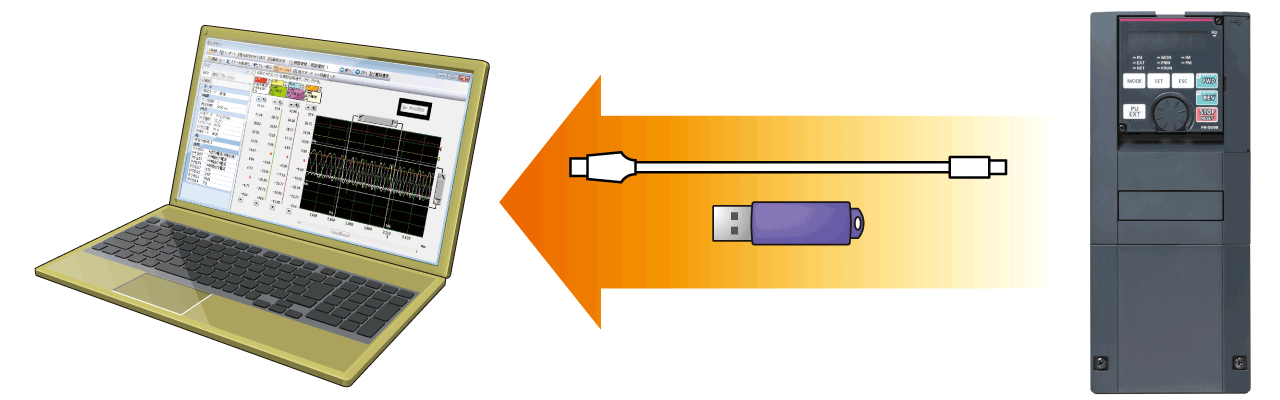

• ฟังก์ชัน Trace บันทึกสถานะการทำงาน เช่น ความถี่เอาต์พุต ก่อนฟังก์ชันป้องกันทำงานลงใน RAM ภายในอินเวอร์เตอร์ได้ สามารถคัดลอกข้อมูลที่บันทึกไว้ (ข้อมูล Trace) ไปยังหน่วยความจำ USB หรือนำเข้าเครื่องคอมพิวเตอร์โดยตรง เพื่อวิเคราะห์ปัญหาด้วยซอฟต์แวร์ตั้งค่าอินเวอร์เตอร์ FR Configurator2 ได้สะดวก
  ข้อมูล Trace ใน RAM ภายในจะถูกลบเมื่อปิดแหล่งจ่ายไฟหรือรีเซ็ตอินเวอร์เตอร์

• นอกจากเวลาจ่ายไฟสะสมที่มีอยู่แล้ว ยังตั้งนาฬิกาได้ ทำให้ตรวจสอบวันและเวลาที่ฟังก์ชันป้องกันทำงานได้ง่าย (นาฬิกาจะรีเซ็ตเมื่อปิดแหล่งจ่ายไฟ) ระบบยังบันทึกวันและเวลาร่วมกับข้อมูล Trace เพื่อช่วยให้วิเคราะห์ความผิดปกติได้ง่ายขึ้น
  เมื่อใช้ฟังก์ชันนาฬิกาเรียลไทม์ร่วมกับแผงควบคุมจอผลึกเหลว (LCD) รุ่น FR-LU08 ซึ่งเป็นออปชัน และใช้แบตเตอรี่ เวลาจะไม่รีเซ็ตแม้ปิดแหล่งจ่ายไฟ

สำรองและกู้คืนข้อมูล  ใหม่

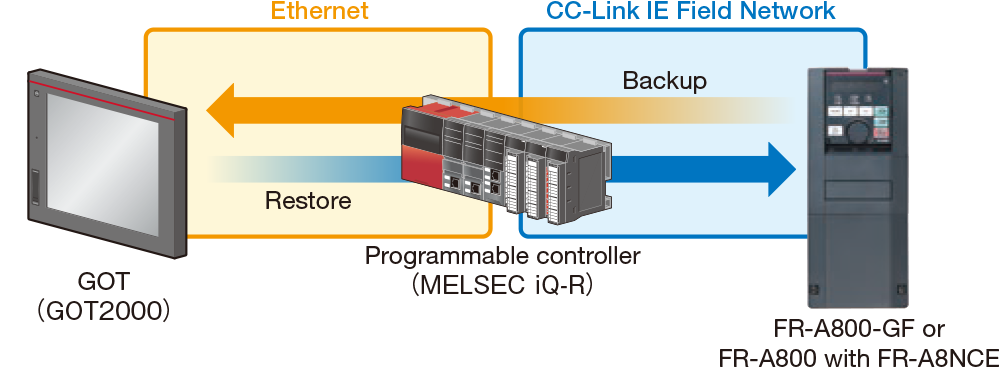

ใช้ GOT สำรองค่าพารามิเตอร์ของอินเวอร์เตอร์และข้อมูลที่ใช้ในฟังก์ชัน PLC ของอินเวอร์เตอร์ได้ และนำข้อมูลสำรองใน GOT มากู้คืนสู่อินเวอร์เตอร์ได้

มั่นใจในการเปลี่ยนระบบ

ใช้งานร่วมกับรุ่นเดิมได้

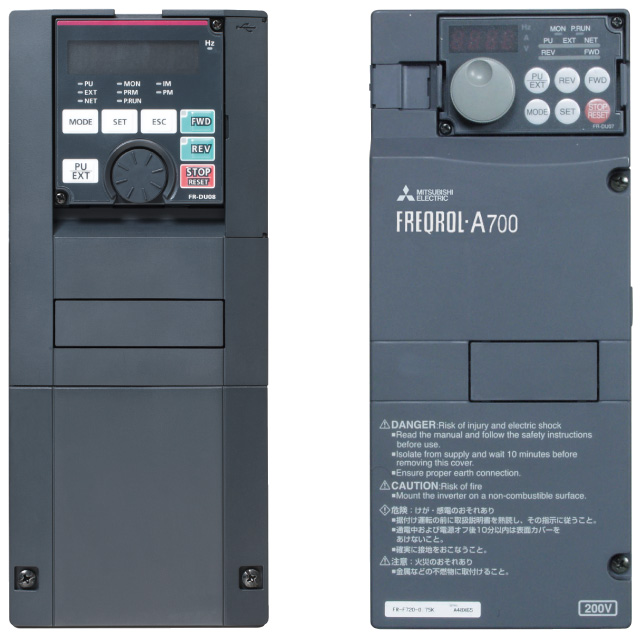

• วิธีติดตั้งอินเวอร์เตอร์เหมือนกับ FR-A700 series จึงเปลี่ยนทดแทนได้อย่างมั่นใจ
  นอกจากนี้ยังติดตั้งเทอร์มินอลบล็อกวงจรควบคุมของ FR-A700 series ได้โดยใช้ออปชัน FR-A8TAT
• ฟังก์ชันปรับการตอบสนองของเทอร์มินอลช่วยให้ผู้ใช้ปรับความเร็วในการตอบสนองให้เหมาะกับอุปกรณ์เดิมได้  ใหม่
• ฟังก์ชันแปลงข้อมูลของซอฟต์แวร์ตั้งค่าอินเวอร์เตอร์ FR Configurator2 ช่วยคัดลอกพารามิเตอร์จาก FR-A700 และแม้แต่ FR-A500 ได้ (จะรองรับในเร็ว ๆ นี้)

เหตุผลที่มั่นใจได้ในคุณภาพสูง

ออกแบบโดยคำนึงถึงสภาพแวดล้อมที่รุนแรง

ใช้การวิเคราะห์แรงสั่นสะเทือนแบบ 3D เพื่อยืนยันความทนทานต่อแรงสั่นสะเทือน พร้อมค้นหาตำแหน่งจัดวางที่เหมาะสมที่สุดและเพิ่มความแข็งแกร่งของผลิตภัณฑ์
ในขั้นตอนการออกแบบ มีการประเมินความเชื่อถือได้ของผลิตภัณฑ์อย่างละเอียดภายใต้สภาวะใช้งานที่รุนแรง เพื่อให้มั่นใจว่าอินเวอร์เตอร์ Mitsubishi Electric มีคุณภาพสูงสุด ^*6

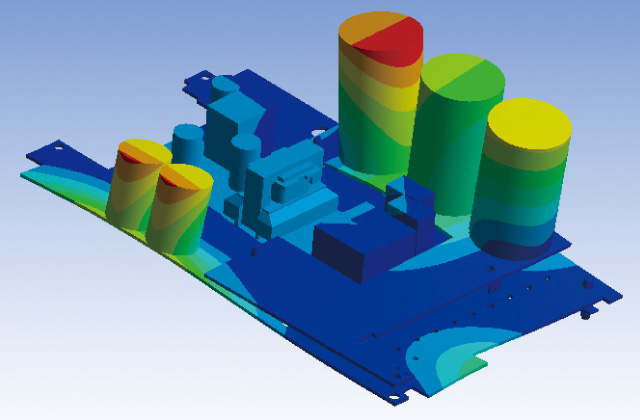

การวิเคราะห์แรงสั่นสะเทือนแบบ 3D

ควบคุมความร้อนเพื่อคุณภาพสูง

ความทนทานต่อความร้อนคือปัจจัยสำคัญที่ทำให้อินเวอร์เตอร์เชื่อถือได้
โมดูลกำลังทนความร้อนที่ออกแบบอย่างเหมาะสมจึงขาดไม่ได้ โดยพิจารณาความทนทานต่อความร้อนอย่างรอบคอบตั้งแต่ขั้นตอนการออกแบบโมดูลกำลัง ^*6

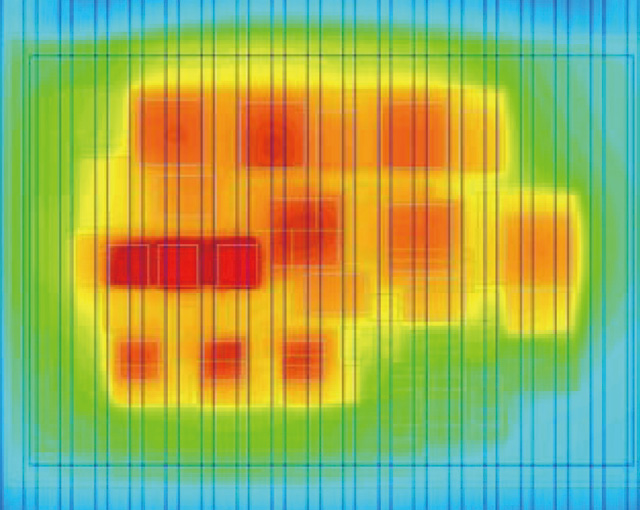

การวิเคราะห์การไหลและการจำลองความร้อน

*6ไม่รับประกันการใช้งานนอกเหนือจากสภาวะที่กำหนดไว้สำหรับผลิตภัณฑ์
