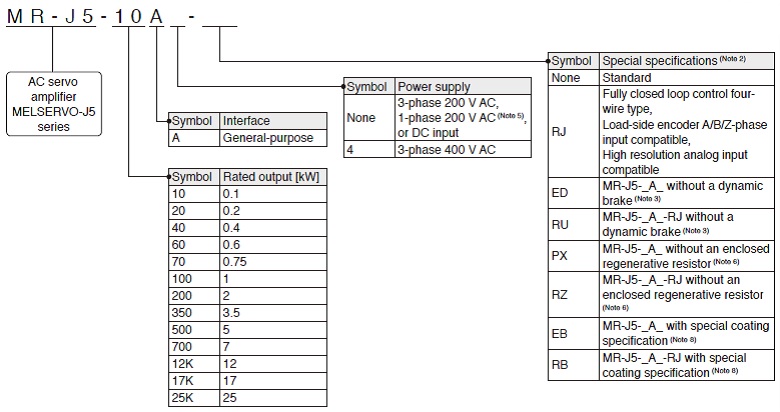

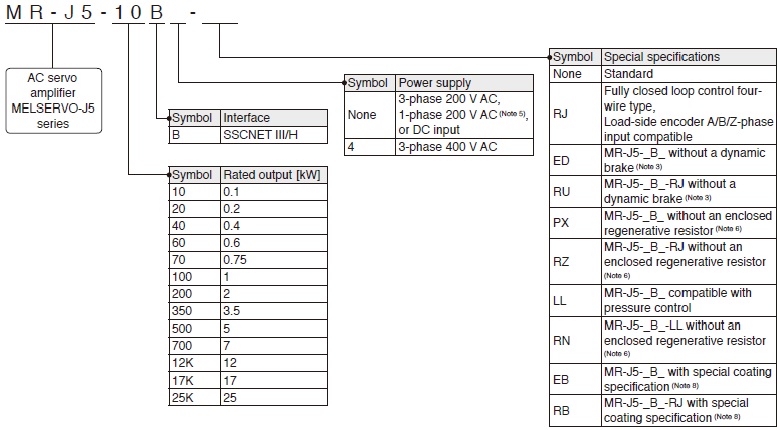

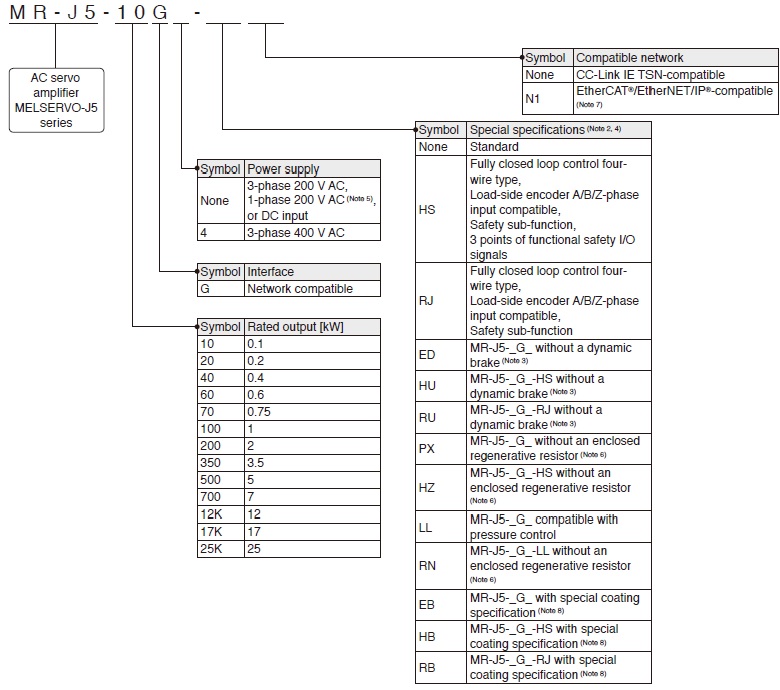

ชุดขยายสัญญาณเซอร์โว 1 แกน ^{(Note 1)}

G-HS

G-RJ

B-RJ

A-RJ

หมายเหตุ:

1. ส่วนนี้อธิบายความหมายของสัญลักษณ์แต่ละตัวในชื่อรุ่น บางการผสมของสัญลักษณ์ไม่สามารถใช้ได้
2. สำหรับเวอร์ชัน firmware ของชุดขยายสัญญาณเซอร์โวที่รองรับแต่ละฟังก์ชัน โปรดดู "MR-J5 User's Manual"
3. ไดนามิกเบรกที่ติดตั้งในชุดขยายสัญญาณเซอร์โวขนาด 7 kW หรือเล็กกว่าถูกถอดออก เมื่อใช้ชุดขยายสัญญาณเซอร์โวที่ไม่มีไดนามิกเบรก มอเตอร์เซอร์โวจะหยุดแบบ coast และไม่หยุดทันทีเมื่อเกิดอะลาร์มหรือไฟดับ ควรดำเนินการเพื่อความปลอดภัยในระบบทั้งหมด เมื่อใช้มอเตอร์เซอร์โวที่กำหนด ไดนามิกเบรกแบบอิเล็กทรอนิกส์อาจทำงานเมื่อเกิดอะลาร์ม สามารถปิดการใช้งานไดนามิกเบรกได้ด้วยการตั้งค่าพารามิเตอร์เซอร์โว
4. สำหรับข้อจำกัดเกี่ยวกับรอบการสื่อสารของแต่ละฟังก์ชัน โปรดดู "Restrictions" ในแคตาล็อก MELSERVO-J5
5. แหล่งจ่ายไฟ 1 เฟส 200 V AC รองรับโดยชุดขยายสัญญาณเซอร์โว 0.1 kW ถึง 2 kW
6. มีสำหรับชุดขยายสัญญาณเซอร์โว 12 kW ถึง 25 kW ไม่รวมตัวต้านทานคืนกลับพลังงาน (อุปกรณ์มาตรฐาน) โปรดดู "MR-J5 User's Manual" สำหรับรายละเอียด
7. EtherNet/IP ^® รองรับในรุ่น MR-J5-G(4)-HSN1 และ MR-J5-G(4)-RJN1.
8. มีการเคลือบพิเศษบนแผงวงจรของชุดขยายสัญญาณเซอร์โว สำหรับรายละเอียด ติดต่อสำนักงานท้องถิ่นของคุณ

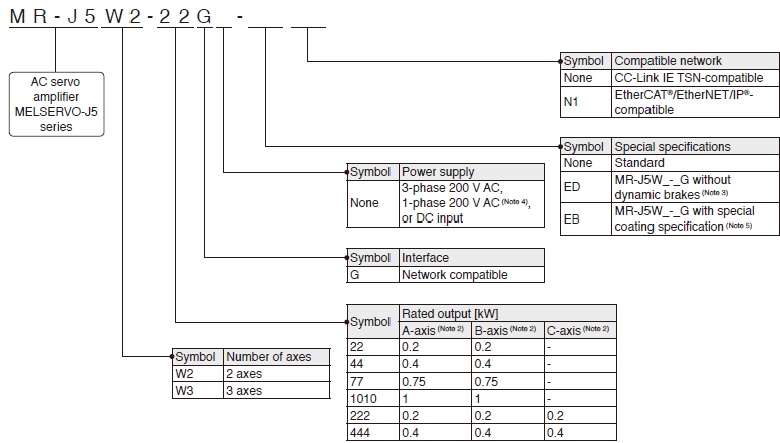

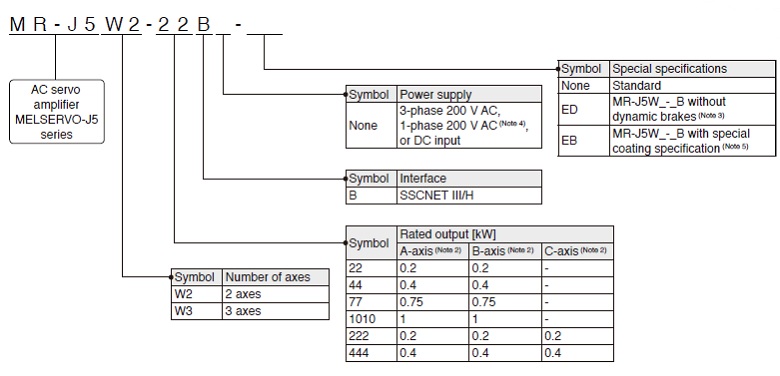

ชุดขยายสัญญาณเซอร์โวหลายแกน ^{(Note 1)}

หมายเหตุ:

1. ส่วนนี้อธิบายความหมายของสัญลักษณ์แต่ละตัวในชื่อรุ่น บางการผสมของสัญลักษณ์ไม่สามารถใช้ได้
2. แกน A, แกน B และแกน C ระบุชื่อแกนของชุดขยายสัญญาณเซอร์โวหลายแกน แกน C ใช้ได้กับชุดขยายสัญญาณเซอร์โว 3 แกน
3. ไดนามิกเบรกที่ติดตั้งในชุดขยายสัญญาณเซอร์โวถูกถอดออก เมื่อใช้ชุดขยายสัญญาณเซอร์โวที่ไม่มีไดนามิกเบรก มอเตอร์เซอร์โวจะหยุดแบบ coast ดำเนินการเพื่อความปลอดภัยในระบบทั้งหมด
4. แหล่งจ่ายไฟ 1 เฟส 200 V AC รองรับโดยชุดขยายสัญญาณเซอร์โว 0.2 kW ถึง 0.75 kW
5. สารเคลือบพิเศษจะถูกเคลือบบนบอร์ดวงจรของ servo amplifier รายละเอียดเพิ่มเติมโปรดติดต่อมิตซูบิชิ อีเล็คทริคใกล้คุณ

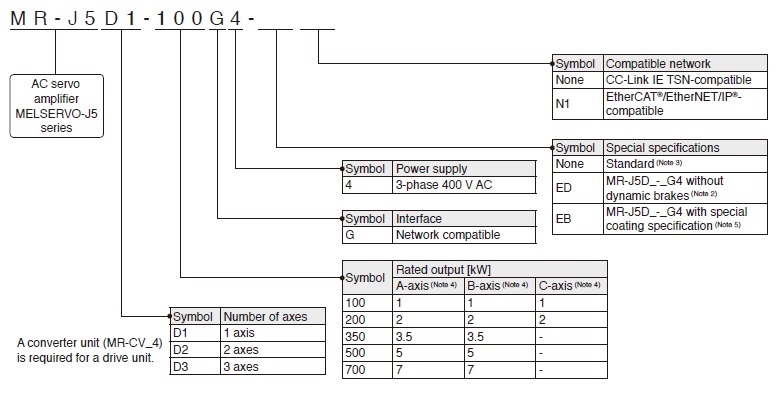

ชุดขับ ^{(Note 1)}

หมายเหตุ:

1. ส่วนนี้อธิบายความหมายของสัญลักษณ์แต่ละตัวในชื่อรุ่น บางการผสมของสัญลักษณ์ไม่สามารถใช้ได้
2. ไดนามิกเบรกที่ติดตั้งในชุดขับถูกถอดออก เมื่อใช้ชุดขับที่ไม่มีไดนามิกเบรก มอเตอร์เซอร์โวจะหยุดแบบ coast โปรดดู "MR-J5D User's Manual" สำหรับรายละเอียด
3. MR-J5D1-G4(-N1) supports fully closed loop control four-wire type input and the load-side encoder A/B/Z-phase input as standard.
4. แกน A, B, และ C ระบุชื่อแกนของชุดขับเคลื่อนหลายแกน แกน B มีให้ใช้งานสำหรับชุดขับเคลื่อน 2 แกนและชุดขับเคลื่อน 3 แกน แกน C มีให้ใช้งานสำหรับชุดขับเคลื่อน 3 แกน
5. สารเคลือบพิเศษจะถูกเคลือบบนบอร์ดวงจรของ servo amplifier รายละเอียดเพิ่มเติมโปรดติดต่อมิตซูบิชิ อีเล็คทริคใกล้คุณ
