การบำรุงรักษาเชิงคาดการณ์
Maisart เป็นคำย่อของ "Mitsubishi Electric's AI creates the State-of-the-ART in technology" มิตซูบิชิ อิเล็คทริค ใช้เทคโนโลยี AI ดั้งเดิมเพื่อทำให้อุปกรณ์ฉลาดขึ้น

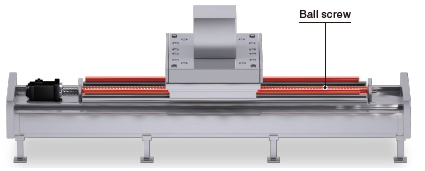

การวินิจฉัยเครื่องจักร (บอลสกรู/ลิเนียร์ไกด์)
ฟังก์ชันนี้รองรับการบำรุงรักษาเชิงทำนายโดยการประมาณแรงเสียดทานและการสั่นสะเทือนของชิ้นส่วนขับเคลื่อนเชิงกล เช่น บอลสกรูและลิเนียร์ไกด์

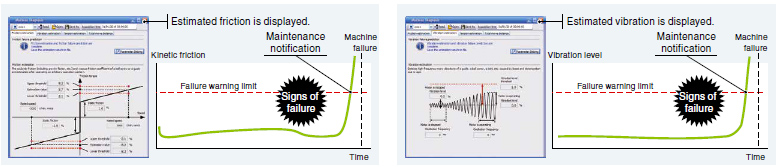

- การทำนายความเสียหายจากแรงเสียดทานด้วยฟังก์ชันประมาณแรงเสียดทาน
- การทำนายความเสียหายจากการสั่นสะเทือนด้วยฟังก์ชันประมาณการสั่นสะเทือน

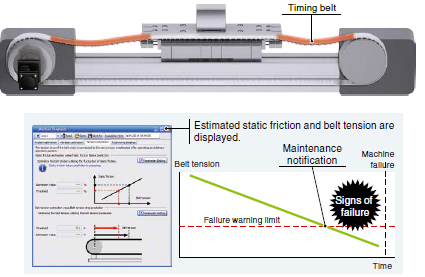

การวินิจฉัยเครื่องจักร (สายพาน)
ฟังก์ชันนี้ตรวจจับการเสื่อมสภาพของสายพานล่วงหน้าโดยการทำนายความเสียหายจากแรงเสียดทานสถิตและการทำนายการเสื่อมสภาพของแรงตึงด้วยการประมาณแรงตึงสายพาน
- การคาดการณ์ความเสียหายจากแรงเสียดทานสถิต
- การคาดการณ์การเสื่อมสภาพของแรงตึงสายพาน

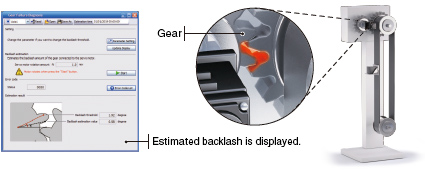

การวินิจฉัยเครื่องจักร (เฟือง) *1
ด้วยฟังก์ชันนี้ Servo Amplifier จะสร้างคำสั่งโดยอัตโนมัติ และดำเนินการวางตำแหน่งไปกลับเพื่อประมาณปริมาณ backlash ของเฟือง ความเสียหายของเฟืองจะถูกทำนายตามค่า nominal ที่ตั้งไว้สำหรับ backlash
- ฟังก์ชันประมาณ backlash
- การทำนายความเสียหายของเฟือง
- *1.การวินิจฉัยเครื่องจักร (เฟือง) ไม่ทำงานในระหว่างการทำงานปกติ
การบำรุงรักษาเชิงป้องกัน

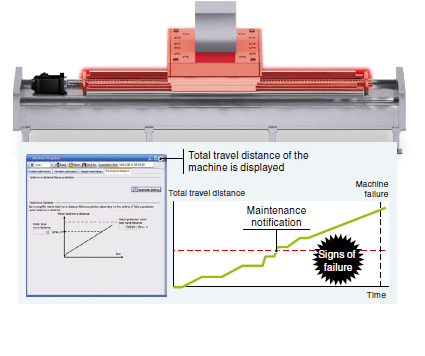

การวินิจฉัยเครื่องจักร (ชิ้นส่วนขับเคลื่อนเชิงกล)
ฟังก์ชันนี้ประมาณว่าความเสียหายของเครื่องจักรจะเกิดขึ้นเมื่อใดโดยอิงจากระยะทางเดินทางรวมของมอเตอร์เซอร์โว และแจ้งเตือนเมื่อถึงเวลาเปลี่ยนหากมีการตั้งค่าอายุการใช้งานที่กำหนดของชิ้นส่วนขับเคลื่อนเชิงกล
- การคาดการณ์ความเสียหายจากระยะทางเดินทางรวมของเครื่องจักร

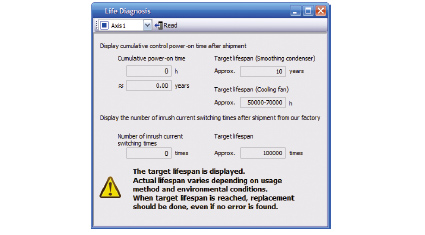

การวินิจฉัยอายุการใช้งาน Servo Amplifier
ฟังก์ชันนี้แสดงเวลาการจ่ายกระแสสะสมและจำนวนครั้งที่รีเลย์ inrush เปิด/ปิด ข้อมูลสามารถใช้ตรวจสอบอายุการใช้งานของชิ้นส่วนเป็นแนวทางคร่าวๆ
- เวลาการจ่ายกระแสสะสม (อายุการใช้งานตัวเก็บประจุปรับให้เรียบ/
พัดลมระบายความร้อน) - จำนวนครั้งที่รีเลย์ inrush เปิด/ปิด (อายุการใช้งานรีเลย์ inrush)
การบำรุงรักษาแก้ไข

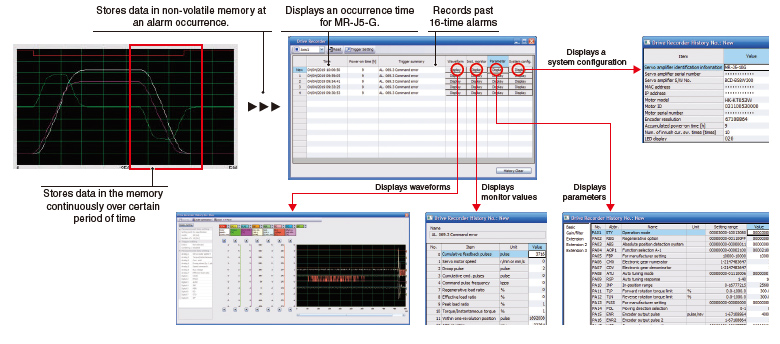

Drive Recorder
ฟังก์ชันนี้ตรวจสอบสถานะเซอร์โวอย่างต่อเนื่องและบันทึกการเปลี่ยนแปลงสถานะเช่น เงื่อนไขทริกเกอร์ก่อนและหลัง alarm เป็นระยะเวลาที่กำหนด การอ่านข้อมูลเซอร์โวบน MR Configurator2 ช่วยวิเคราะห์สาเหตุของ alarm นอกจากค่าการตรวจสอบและรูปคลื่นของ alarm ล่าสุด 16 ครั้งในประวัติ alarm ยังแสดงการกำหนดค่าระบบและพารามิเตอร์เซอร์โวด้วย เวลาที่เกิด alarm ยังแสดงเมื่อ Servo Amplifier และคอนโทรลเลอร์สื่อสารกันปกติบน CC-Link IE TSN
สามารถส่งออกข้อมูลเป็นไฟล์รูปแบบ GX LogViewer
การวินิจฉัยการเชื่อมต่อ/การสื่อสาร

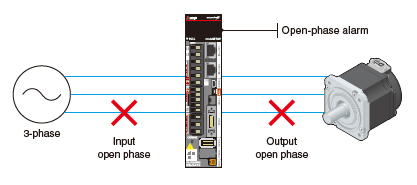

การตรวจจับการตัดการเชื่อมต่อ
Servo Amplifier มีทั้งการตรวจจับ input open-phase และการตรวจจับ output open-phase การตรวจจับ input open-phase ตรวจพบ open phase ของแหล่งจ่ายไฟวงจรหลักของ Servo Amplifier และการตรวจจับ output open-phase ตรวจพบ open phase ของแหล่งจ่ายไฟมอเตอร์เซอร์โว สามารถแยกความแตกต่าง alarm จาก alarm อื่นๆ เช่น overload alarm เพื่อลดเวลาในการกู้คืนระบบ
ชุดขับ MR-J5D_-G4 รองรับเฉพาะการตรวจจับ output open-phase

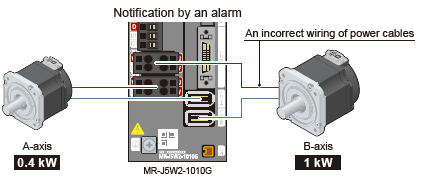

การตรวจจับการต่อสายมอเตอร์เซอร์โวผิด
Servo Amplifier หลายแกน MR-J5W_-G ตรวจจับมอเตอร์เซอร์โวที่มีกำลังต่างกันซึ่งต่อสายผิดกับแกน A/B/C ช่วยปกป้องมอเตอร์เซอร์โว Servo Amplifier จะรับข้อมูลกำลังของมอเตอร์เซอร์โวที่เชื่อมต่อจาก encoder และตรวจสอบว่ามอเตอร์เซอร์โวที่เชื่อมต่อกับขั้วต่อพลังงานตรงกับข้อมูลกำลังหรือไม่ หากข้อมูลไม่ตรงกัน จะเกิด alarm *1
- *1.การตรวจจับการต่อสายผิดไม่ทำงานสำหรับมอเตอร์เซอร์โวที่มีกำลังเท่ากัน

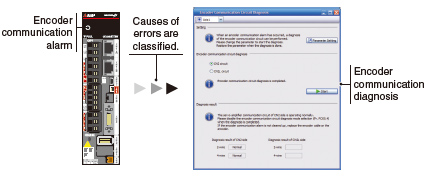

การวินิจฉัยการสื่อสาร Encoder
การวินิจฉัยการสื่อสาร encoder ตรวจสอบวงจรการสื่อสาร encoder ใน Servo Amplifier ฟังก์ชันนี้มีประโยชน์ในการจัดประเภทสาเหตุของข้อผิดพลาด (เช่น สายเคเบิล encoder หลุดออก) เมื่อ alarm การสื่อสาร encoder เกิดขึ้น
