Human Machine Interfaces MELHMI-GOT GOT2000 Series
ข้อมูลจำเพาะ
ข้อมูลจำเพาะทั่วไป
เหมือนกับรุ่น GT25 สำหรับรายละเอียด โปรดอ้างอิง GT25 General Description
หรือแคตาล็อก Graphic Operation Terminal GOT2000 Seriesข้อมูลจำเพาะแหล่งจ่ายไฟ
| รายการ | ข้อมูลจำเพาะ | |
|---|---|---|
| แรงดันไฟฟ้า | 24 V DC (+10%, -15%) | |
| การสิ้นเปลืองพลังงาน | ภายใต้โหลดสูงสุด | 8.4 W หรือน้อยกว่า |
| ยูนิตหลัก | 4.3 W | |
| ยูนิตหลัก (แบ็คไลท์ OFF) | 2.6 W | |
| กระแสพุ่งสูง | 42 A หรือน้อยกว่า (2 ms อุณหภูมิโดยรอบ: 25℃ ภายใต้โหลดสูงสุด) | |
| เวลาที่ยอมให้ไฟดับชั่วขณะ | 10 ms หรือน้อยกว่า | |
| ภูมิคุ้มกันสัญญาณรบกวน | แรงดันสัญญาณรบกวน: 1000 Vp-p ความกว้างสัญญาณรบกวน: 1 μs วัดด้วยเครื่องจำลองสัญญาณรบกวนที่ความถี่สัญญาณรบกวนในช่วง 30 Hz ถึง 100 Hz | |
| แรงดันทนทาน | 500 V AC เป็นเวลา 1 นาที ระหว่างขั้วจ่ายไฟและกราวด์ | |
| ความต้านทานฉนวน | 500 V DC ระหว่างขั้วจ่ายไฟและกราวด์ 10MΩ หรือมากกว่าด้วยเครื่องทดสอบความต้านทานฉนวน | |
ข้อมูลจำเพาะสมรรถนะ
| รายการ | ข้อมูลจำเพาะ | |
|---|---|---|
| จอแสดงผล *1*2 | อุปกรณ์แสดงผล | TFT color LCD |
| ขนาดหน้าจอ | 5.7" | |
| ความละเอียด | VGA: 640 × 480 จุด | |
| ขนาดการแสดงผล | 115.2(4.54) (W) × 86.4(3.40) (H) mm(inch) | |
| จำนวนตัวอักษรที่แสดง | ฟอนต์มาตรฐาน 16 จุด: 40 ตัวอักษร × 30 บรรทัด (ตัวอักษรสองไบต์) ฟอนต์มาตรฐาน 12 จุด: 53 ตัวอักษร × 40 บรรทัด (ตัวอักษรสองไบต์) |
|
| สีที่แสดง | 65536 สี | |
| การปรับความสว่าง | 32 ระดับ | |
| แบ็คไลท์ | LED (ไม่สามารถเปลี่ยนได้) | |
| อายุการใช้งานแบ็คไลท์ *4 | ประมาณ 60000 ชั่วโมง (อุณหภูมิโดยรอบขณะใช้งาน: 25 ℃ ความเข้มของการแสดงผล: 50%) | |
| แผงสัมผัส *3*10 | ประเภท | ฟิล์มต้านทานแบบ Analog |
| ขนาดปุ่ม | ขั้นต่ำ 2 × 2 จุด *8 (ต่อปุ่ม) | |
| การกดพร้อมกัน | ไม่รองรับ *5 (สัมผัสได้เพียง 1 จุดเท่านั้น) | |
| อายุการใช้งาน | 1 ล้านครั้งหรือมากกว่า (แรงกด: 0.98 N หรือน้อยกว่า) | |
| สีแผง | ดำ | |
| หน่วยความจำ ผู้ใช้ |
ความจุหน่วยความจำผู้ใช้ | หน่วยความจำสำหรับจัดเก็บ (ROM) *11 : 32MB หน่วยความจำสำหรับประมวลผล (RAM): 80MB |
| อายุการใช้งาน (จำนวนครั้งในการเขียน) | 100000 ครั้ง | |
| ความแม่นยำของนาฬิกาในตัว | ±90 วินาที/เดือน (อุณหภูมิโดยรอบ: 25℃) | |
| แบตเตอรี่ลิเธียม GT11-50BAT | ||
| ข้อมูลที่สำรอง | ข้อมูล SRAM ข้อมูลนาฬิกา ข้อมูล log สถานะระบบ | |
| อายุการใช้งาน | ประมาณ 5 ปี (อุณหภูมิโดยรอบ: 25 ℃) | |
| อินเทอร์เฟซในตัว | RS-232 | 1 ช่อง ความเร็วในการส่ง: 115200, 57600, 38400, 19200, 9600, 4800 bps รูปร่างขั้วต่อ: D-sub 9-พิน (ตัวผู้) |
| RS-422/485 | 1 ช่อง ความเร็วในการส่ง: 115200, 57600, 38400, 19200, 9600, 4800 bps รูปร่างขั้วต่อ: D-sub 9-พิน (ตัวเมีย) |
|
| Ethernet | 1 ช่อง วิธีการถ่ายโอนข้อมูล: 100BASE-TX, 10BASE-T รูปร่างขั้วต่อ: RJ45 (modular jack) AUTO MDI/MDI-X |
|
| USB (host) | 1 ช่อง (ด้านหลัง) เวอร์ชัน USB: USB 2.0 (High-Speed 480 Mbps) รูปร่างขั้วต่อ: USB-A |
|
| USB (device) | 1 ช่อง (ด้านหน้า) เวอร์ชัน USB: USB 2.0 (High-Speed 480 Mbps) รูปร่างขั้วต่อ: USB Mini-B |
|
| การ์ด SD memory *11 | 1 ช่อง รองรับ SDHC (สูงสุด 32 GB) | |
| อินเทอร์เฟซส่วนขยาย | - | |
| อินเทอร์เฟซด้านข้าง | - | |
| เอาต์พุตสัญญาณเสียง | โทนเดี่ยว (ปรับโทนและความยาวโทนได้) | |
| POWER LED | 2 สี (น้ำเงินและส้ม) | |
| โครงสร้างป้องกัน *6 | ด้านหน้า: IP67F *7*9 ภายในแผงควบคุม: IP2X | |
| มาตรฐานความปลอดภัย กฎหมายวิทยุ (ณ กุมภาพันธ์ 2023) | CE, UKCA, UL, cUL, KC | |
| มิติภายนอก | 164(6.46) (W) × 139(5.47) (H) × 53.5(2.11) (D) mm(inch) | |
| ขนาดตัดแผง | 153(6.02) (W) × 121(4.76) (H) mm(inch) | |
| น้ำหนัก (ไม่รวมฟิตติ้ง) | 0.6(1.3) kg(lb) | |
| ซอฟต์แวร์ที่รองรับ | GT Works3 Version 1.180N หรือใหม่กว่า *12 | |
- *1 เนื่องจากคุณสมบัติของแผงจอแสดงผลคริสตัลเหลว อาจมีจุดสว่าง (ติดตลอดเวลา) และจุดมืด (ไม่ติดเลย) ปรากฏบนแผง เนื่องจากแผงจอแสดงผลคริสตัลเหลวประกอบด้วยองค์ประกอบการแสดงผลจำนวนมาก จึงไม่สามารถลดจำนวนจุดสว่างและจุดมืดให้เหลือศูนย์ได้ ความแตกต่างส่วนบุคคลในแผงจอแสดงผลคริสตัลเหลวอาจทำให้เกิดความแตกต่างของสี ความสว่างไม่สม่ำเสมอ และการกะพริบ โปรดทราบว่าปรากฏการณ์เหล่านี้เป็นคุณสมบัติของแผงจอแสดงผลคริสตัลเหลว และไม่ได้หมายความว่าผลิตภัณฑ์มีข้อบกพร่องหรือเสียหาย
- *2 อาจเกิดการกะพริบเนื่องจากการสั่นสะเทือน การกระแทก หรือสีที่แสดง
-
*3 เมื่อใช้ปากกาสไตลัส แผงสัมผัสมีอายุการใช้งาน 100,000 ครั้ง ปากกาสไตลัสต้องมีคุณสมบัติตามข้อกำหนดต่อไปนี้
• วัสดุ: เรซินโพลีอะซีตัล • รัศมีปลาย: 0.8 mm หรือมากกว่า - *4 เพื่อป้องกันไม่ให้จอแสดงผลเกิด burn-in และยืดอายุการใช้งานแบ็คไลท์ ให้เปิดใช้งานฟังก์ชัน screen save และปิดแบ็คไลท์
- *5 หากคุณสัมผัสสองจุดหรือมากกว่าพร้อมกันบนแผงสัมผัส สวิตช์สัมผัสใกล้กับจุดที่สัมผัสอาจทำงานโดยไม่ตั้งใจ ห้ามสัมผัสสองจุดหรือมากกว่าพร้อมกันบนแผงสัมผัส
- *6 โปรดทราบว่าโครงสร้างไม่รับประกันการป้องกันในสภาพแวดล้อมของผู้ใช้ทุกราย GOT อาจไม่สามารถใช้งานได้ในสภาพแวดล้อมบางอย่างที่สัมผัสกับน้ำมันหรือสารเคมีที่กระเซ็นเป็นเวลานาน หรือแช่อยู่ในละอองน้ำมัน
-
*7 เพื่อให้ได้มาตรฐาน IP67F ให้ปิดฝาครอบป้องกันสิ่งแวดล้อม USB โดยกดเครื่องหมาย [PULL] ให้แน่น
(GOT เป็นไปตาม IP2X เมื่อฝาครอบป้องกันสิ่งแวดล้อม USB เปิดอยู่) -
*8 ขนาดขั้นต่ำของปุ่มที่สามารถจัดวางได้ เพื่อให้มั่นใจในการใช้ผลิตภัณฑ์อย่างปลอดภัย แนะนำการตั้งค่าต่อไปนี้
• ขนาดปุ่ม: 16 × 16 จุดหรือใหญ่กว่า • ระยะห่างระหว่างปุ่ม: 16 จุดหรือมากกว่า - *9 ตัวอักษร "F" ต่อท้ายของ IP67F เป็นสัญลักษณ์ที่ระบุอัตราการป้องกันต่อน้ำมัน อธิบายไว้ในภาคผนวกของมาตรฐานอุตสาหกรรมญี่ปุ่น JIS C 0920
- *10 การสัมผัสขอบด้านนอกของพื้นที่แสดงผลจริงซ้ำๆ อาจทำให้ผลิตภัณฑ์เกิดความเสียหายได้
- *11 ขณะกำลังเขียนข้อมูลลงในหน่วยความจำสำหรับจัดเก็บ (ROM) หรือการ์ด SD memory หาก GOT ถูกปิดเครื่อง ข้อมูลอาจเสียหาย ซึ่งอาจทำให้ GOT หยุดทำงาน
- *12 เพื่อใช้ฟังก์ชันใหม่ จำเป็นต้องใช้ GT Works3 เวอร์ชันล่าสุด

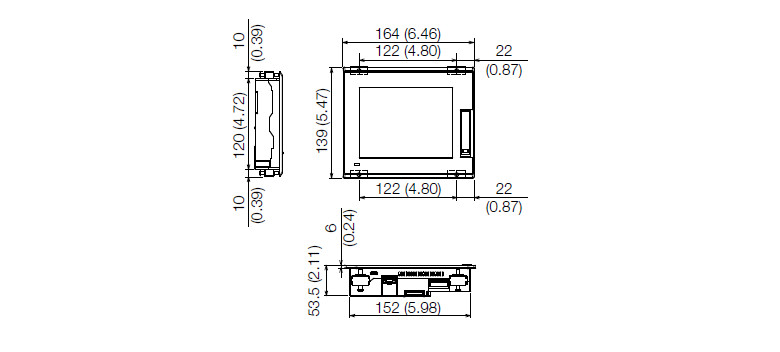

มิติภายนอก

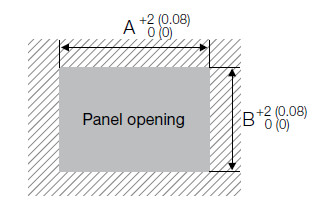

ขนาดตัดแผง
[หน่วย: mm (inch)]
| ขนาดหน้าจอ | รุ่น | A | B | หมายเหตุ |
|---|---|---|---|---|
| 5.7" | GT2505 | 153(6.02) | 121(4.76) | มิติเดียวกับ GT1655, GT155□, GT145□, GT115□, GT105□, F940GOT |
- * ความหนาแผง: 1.6 mm ถึง 4 mm (0.06 inch ถึง 0.16 inch)
