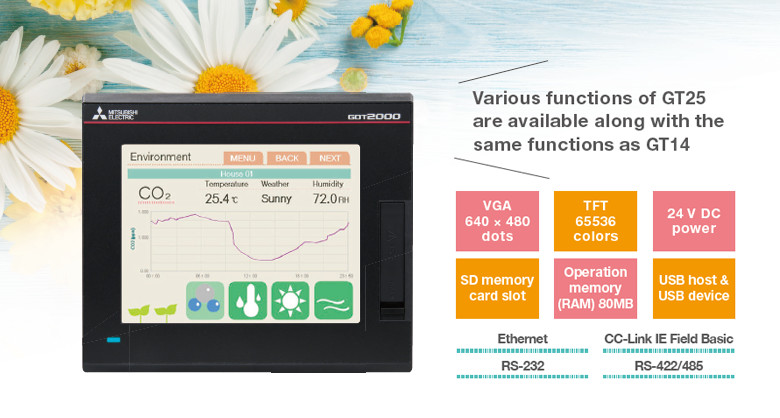

GT2505-VTBD ตัวเครื่องขนาดกะทัดรัด จอแสดงผลสว่างชัดเจน
ขนาดตัดแผงเข้ากันได้กับรุ่นเดิม
สามารถเปลี่ยนทดแทนรุ่น GT14 ได้ง่าย เนื่องจากมีขนาดตัดแผงเท่ากัน

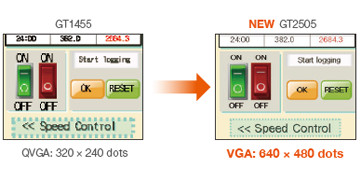

จอแสดงผลชัดด้วยความละเอียดสูงกว่า 4 เท่า
ความละเอียดสูงขึ้นโดยยังคงขนาดหน้าจอเท่ากับรุ่น GT14 จอ LCD ความละเอียดสูง 640×480 จุด แสดงตัวอักษรได้คมชัด
ฟังก์ชันที่แนะนำ

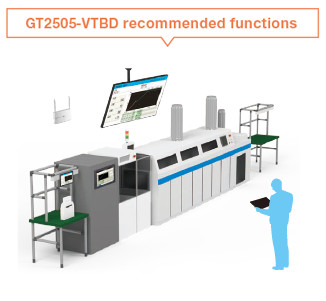

01 GOT Mobile function
ผ่าน GOT ที่ไซต์การผลิต สามารถตรวจสอบอุปกรณ์ที่เชื่อมต่อได้จากอุปกรณ์ข้อมูลหลายเครื่อง (ไคลเอนต์) เช่น คอมพิวเตอร์และแท็บเล็ตจากระยะไกล คุณสามารถตรวจสอบการผลิตได้อย่างทันท่วงทีและดำเนินการที่จำเป็นได้ทันที เพียงแสดงสถานะการผลิตบนจอมอนิเตอร์ขนาดใหญ่ก็สามารถนำระบบ ANDON มาใช้ได้อย่างง่ายดาย
- * ต้องการ license แยกต่างหาก (GT25-WEBSKEY)
- * ต้องการเบราว์เซอร์ (Google Chrome หรือ Safari) บนไคลเอนต์
- * ไคลเอนต์สูงสุด 5 เครื่องสามารถเชื่อมต่อกับ GOT เครื่องเดียวพร้อมกันได้
- * ต้องการ access point แยกต่างหาก เนื่องจากไม่สามารถใช้ยูนิตสื่อสาร wireless LAN กับ GT2505 ได้
สำหรับรายละเอียด โปรดอ้างอิง GOT Smart Web-based Remote Solutions
( L08416ENG )
|

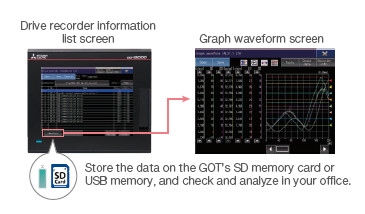

02 Drive recorder
GOT สามารถใช้แสดงหน้าจอที่เทียบเท่ากับ Drive recorder ของ MR Configurator2 ได้ ตรวจสอบข้อมูลเซอร์โว (กระแสมอเตอร์ คำสั่งตำแหน่ง ฯลฯ) บน GOT ได้ง่ายโดยไม่ต้องใช้คอมพิวเตอร์

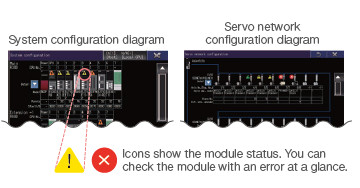

03 System launcher/System launcher (servo network)
แผนผังการกำหนดค่าแบบกราฟิกของระบบ programmable controller และเซอร์โวแสดงสถานะโมดูล

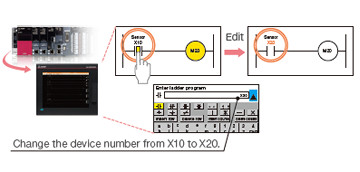

04 Sequence program monitor (Ladder)/(iQ-R ladder)
เมื่อเกิดข้อผิดพลาด GOT สามารถตรวจสอบและแก้ไขโปรแกรมซีเควนซ์ใน controller ในรูปแบบ ladder และยังสามารถเปลี่ยนค่าปัจจุบันของอุปกรณ์ได้ โดยไม่ต้องใช้คอมพิวเตอร์

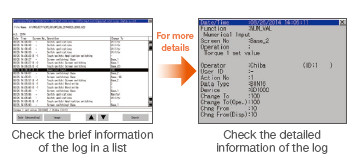

05 Operation log
GOT บันทึกการดำเนินการทั้งหมดที่ผู้ปฏิบัติงานดำเนินการ การตรวจสอบประวัติการดำเนินการที่บันทึกไว้ช่วยระบุและวิเคราะห์สาเหตุของข้อผิดพลาดที่เกิดจากการปฏิบัติงานที่ไม่ถูกต้อง นำไปสู่การปรับปรุง การป้องกันการเกิดซ้ำ และการเพิ่มความสามารถในการตรวจสอบย้อนกลับ

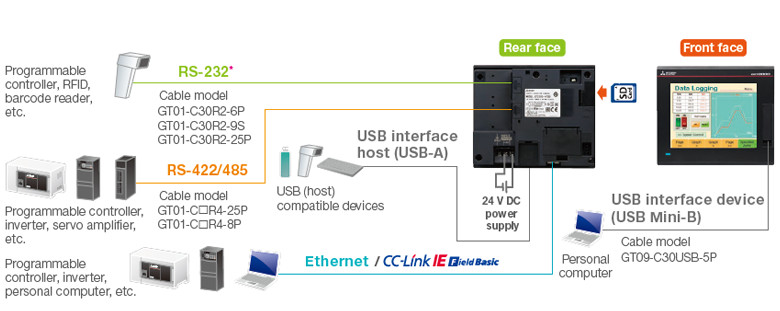

การกำหนดค่าระบบ GT2505
- * สามารถแปลงเป็น RS-485 ได้โดยใช้ GT14-RS2T4-9P
ออกแบบอย่างมืออาชีพได้ในไม่กี่คลิก
คุณสามารถออกแบบหน้าจอ Widescreen ของ GOT ด้วย GT Works3 ซอฟต์แวร์ที่คุ้นเคยซึ่งสามารถใช้งานร่วมกันได้กับ GOT2000 Series
- * ใช้ GT Works3 Version 1.180N หรือใหม่กว่าเพื่อออกแบบหน้าจอของ GT2505
- * สำหรับรายละเอียดฟังก์ชัน GT Works3 โปรดอ้างอิง " GT Works3 "
รายการฟังก์ชันรุ่น GOT2000 Series ขนาด 5.7 นิ้ว
| รายการ | GT2705 | GT2505 | GT1455 | ||
|---|---|---|---|---|---|
| ข้อมูลจำเพาะฮาร์ดแวร์ | หน่วยความจำ | หน่วยความจำสำหรับจัดเก็บ (ROM) | 32MB | 32MB | 9MB |
| หน่วยความจำสำหรับประมวลผล (RAM) | 80MB | 80MB | - | ||
| SRAM user area/D drive | ●/- | ●/- | ●/● | ||
| Ethernet/CC-Link IE Field Basic | ●/● | ●/● | ●/- | ||
| USB host/USB device | ●/● | ●/● | ●/● | ||
| Extension interface/Side interface | ● *2 | - | - | ||
| การกดแผงสัมผัสพร้อมกัน (สองจุด) | ● | - | - | ||
| จอแสดงผลแนวตั้ง *1 | ● หมุน 90° ไปทางซ้าย |
● หมุน 90° ไปทางขวา |
● หมุน 90° ไปทางขวา |
||
| ฟังก์ชัน | การแสดงผล Recipe (รายการบันทึก) | ● | ● | - | |
| การแสดงผลเอกสาร Memory | ● | ● | - | ||
| กราฟแนวโน้มย้อนหลัง (Memory) | ● | ● | ● | ||
| logging data (Memory) (Battery) | ● | ● | ● | ||
| GOT Mobile function License (Memory) | ● | ● | - | ||
| ฟังก์ชัน VNC server License | ● | ● | ● | ||
| ฟังก์ชันควบคุมคอมพิวเตอร์ระยะไกล (Ethernet) License | ● | ● | - | ||
| ฟังก์ชันส่งออกเสียง Unit | ● | - | - | ||
| ฟังก์ชัน MES interface License (Memory) | ● | ● | - | ||
| ฟังก์ชัน wireless LAN Unit | ● | - | - | ||
| Operation log Memory | ● | ● | - | ||
| การแปลง KANA KANJI | ● | ● | ● | ||
| การสำรอง/กู้คืนข้อมูล Memory | ● | ● | ● | ||
| FA transparent | ● | ● | ● | ||
| ฟังก์ชัน Multi-channel (Unit) | ● *3
4 ช่อง |
● *4
4 ช่อง |
● *4
2 ช่อง |
||
| การเชื่อมต่อ GOT หลายเครื่อง | - | - | ● | ||
| การเชื่อมโยง SoftGOT-GOT License | ● | ● | - | ||
| ฟังก์ชัน Gesture | ● | - | - | ||
| ตัวตรวจสอบโปรแกรมซีเควนซ์ (Ladder) / (iQ-R ladder) Memory | ● | ● | - | ||
| ตัวตรวจสอบโปรแกรมซีเควนซ์ (SFC) Memory | ● | ● | - | ||
| ตัวตรวจสอบเครือข่าย | ● | ● | - | ||
| การวินิจฉัย CC-Link IE Field Network | ● | ● | - | ||
Drive recorder
(Memory)
|
● | ● | - | ||
| ตัวตรวจสอบ Servo amplifier
|
● | ● | - | ||
| ตัวตรวจสอบ R/Q motion
|
● | ● | - | ||
| Log viewer (Memory) | ● | ● | - | ||
| System launcher | ● | ● | - | ||
| System launcher (servo network)
|
● | ● | - | ||
-
Unitต้องการยูนิตอ็อพชัน
-
Licenseต้องการ license
-
Memoryต้องการการ์ด SD memory หรือ USB memory
-
Batteryต้องการแบตเตอรี่
-
( )ต้องการตามเงื่อนไขการใช้งาน
-
*1 ไม่สามารถใช้ฟังก์ชันควบคุมคอมพิวเตอร์ระยะไกล (Ethernet) ได้
หน้าจอต่อไปนี้จะแสดงในแนวนอน: หน้าจอยูทิลิตี้ หน้าจอการตรวจสอบและการจัดการข้อมูลที่แสดงจากหน้าจอยูทิลิตี้ (ตัวตรวจสอบโปรแกรมซีเควนซ์ ฯลฯ) สำหรับรายละเอียดการใช้งาน GOT อื่นๆ เมื่อวางในแนวตั้ง โปรดอ้างอิงคู่มือผลิตภัณฑ์ที่เกี่ยวข้องหรือ Help - *2 สำหรับยูนิตอ็อพชันที่ใช้งานได้ โปรดอ้างอิงแคตาล็อก Graphic Operation Terminal GOT2000 Series L(NA)08270ENG-K หรือคู่มือผลิตภัณฑ์ที่เกี่ยวข้อง
- *3 สามารถติดตั้งยูนิตสื่อสารได้สูงสุดสามยูนิตบน GT2705
- *4 ไม่สามารถติดตั้งยูนิตสื่อสารบน GT2505 และ GT1455 ได้
| เอกสารที่เกี่ยวข้อง | ||||
|---|---|---|---|---|
|
ตัวเครื่องขนาดกะทัดรัด จอแสดงผลสว่างชัดเจน < เนื้อหา > ฟังก์ชันหลากหลายของ GT25 พร้อมใช้งานร่วมกับฟังก์ชันเดียวกับ GT14 |
ขนาด : 8.4MB (PDF) |
||
