Human Machine Interfaces MELHMI-GOT GOT2000 Series

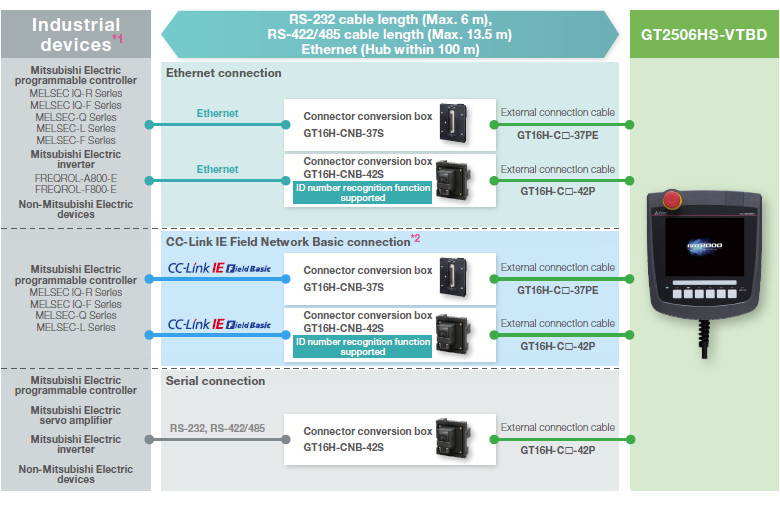

ตัวอย่างการเชื่อมต่อสายเคเบิล (อ็อพชัน) ระหว่าง GT2506 Handy GOT กับอุปกรณ์อุตสาหกรรม

เลือกวิธีการเชื่อมต่อที่เหมาะสมกับสถานประกอบการของคุณ สามารถใช้สายเคเบิลของ GT16 Handy GOT ได้โดยตรง

• *1 ตัวอย่างข้างต้นแสดงอุปกรณ์ตัวแทน
  สำหรับรายละเอียดอุปกรณ์ที่สามารถเชื่อมต่อได้ กรุณาดูที่ GOT2000 Series Handy GOT Connection Manual For GT Works3 Version1

  SH-081867ENG-AF

• *2 GT25 Handy GOT สามารถเชื่อมต่อกับสถานีสเลฟ CC-Link IE Field Network Basic ผ่านสถานีมาสเตอร์

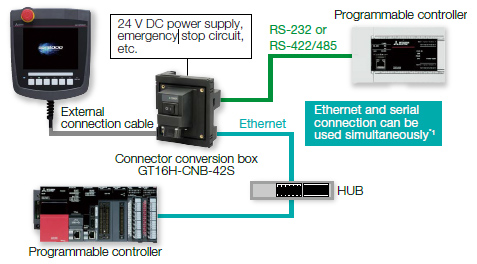

ตัวอย่างการกำหนดค่าระบบของ GT2506 Handy GOT

การเชื่อมต่อ Ethernet การเชื่อมต่อแบบ Serial

• ● ระยะทางสูงสุดระหว่างกล่องแปลงคอนเน็กเตอร์กับ GOT คือ 10 m
• ● สามารถเชื่อมต่ออุปกรณ์อุตสาหกรรมต่างชนิดได้สูงสุด 4 อุปกรณ์

• *1 เมื่อต้องการใช้ Ethernet และการสื่อสารแบบ Serial พร้อมกัน ต้องตั้งค่าการสื่อสารให้ถูกต้องเพื่อเปิดใช้งานฟังก์ชัน Multi-channel

กล่องแปลงคอนเน็กเตอร์

ใช้เชื่อมต่อ Handy GOT กับอุปกรณ์อุตสาหกรรมผ่าน Ethernet หรือการเชื่อมต่อแบบ Serial

กล่องแปลงคอนเน็กเตอร์		GT2506HS
		Ethernet	RS-232, RS-422/485 *
GT16H-CNB-42S รองรับฟังก์ชัน รู้จำหมายเลข ID		◯	◯
GT16H-CNB-37S		◯	-

* เลือก 1 ช่องจาก RS-232 หรือ RS-422/485 อย่างใดอย่างหนึ่ง
