ยูนิตวัดพลังงานEcoMonitorPlus

แม้วงจรอินเวอร์เตอร์จะมีกระแสไฟฟ้ารั่วจากองค์ประกอบตัวเก็บประจุ (Ioc) สูงจนตรวจติดตามด้วยวิธี Io แบบเดิมได้ยาก แต่การตัดค่า Ioc ออกจะช่วยให้ตรวจติดตามกระแสไฟฟ้ารั่วจากการเสื่อมสภาพของฉนวนได้แม่นยำด้วยค่ากระแสไฟฟ้ารั่วเชิงความต้านทาน (Ior)

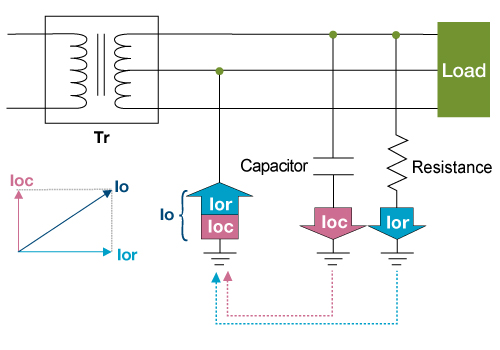

Ior  ･･･ กระแสไฟฟ้ารั่ว (กระแสไฟฟ้ารั่วเชิงความต้านทาน) จากการเสื่อมสภาพของฉนวน

Ioc ･･･ กระแสไฟฟ้ารั่วที่เกิดขึ้นแม้ฉนวนอยู่ในสภาพดี (กระแสไฟฟ้ารั่วจากความจุไฟฟ้าสถิต)

Io ････ กระแสไฟฟ้ารั่วรวมของ Ior และ Ioc (ผลรวมเวกเตอร์)

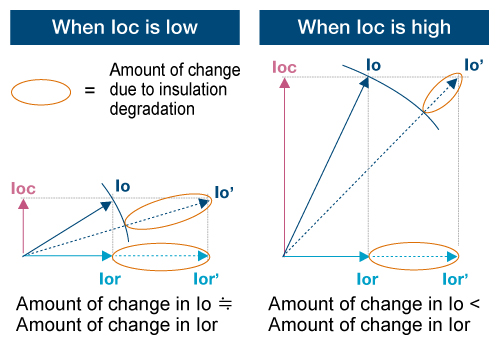

อุปกรณ์ที่เดินสายเป็นระยะทางไกล หรือติดตั้งอินเวอร์เตอร์และตัวกรองต่าง ๆ จะมีค่า Ioc สูง ทำให้ตรวจพบการเสื่อมสภาพของฉนวนจากการเปลี่ยนแปลงเพียงเล็กน้อยของ Io ได้ยาก การตรวจวัด Ior จึงมีประสิทธิภาพกว่า

*1：ตรวจวัดด้านทุติยภูมิของอินเวอร์เตอร์และ Servo Amplifier ได้ไม่แม่นยำ

*2：ตรวจวัดวงจรหนึ่งเฟส 2 สาย หนึ่งเฟส 3 สาย และสามเฟส 3 สายแบบเดลตาได้ ส่วนวงจรสามเฟส 3 สายแบบสตาร์ วงจรสามเฟส 4 สาย และวงจรต่อลงดินแบบพิเศษ เช่น การต่อลงดินผ่านความต้านทานสูงหรือผ่านตัวเก็บประจุ จะตรวจวัดได้เฉพาะ Io

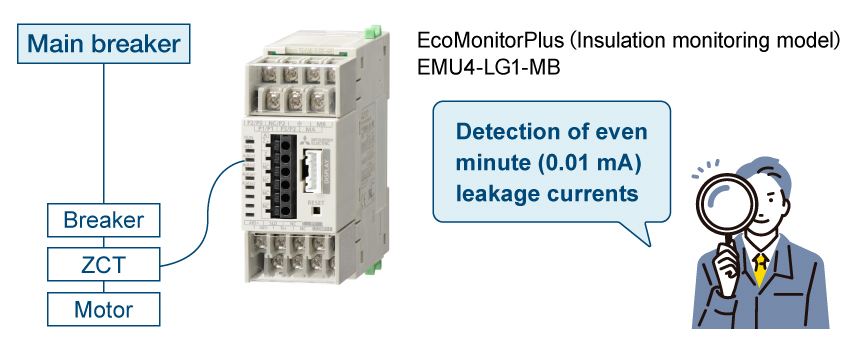

โหมดความไวสูงช่วยให้ตรวจพบความผันผวนเพียงเล็กน้อยของอุปกรณ์ และสภาพการเสื่อมของโหลดมอเตอร์หรืออุปกรณ์อื่นในเครื่องจักรการผลิตได้อย่างมั่นใจ

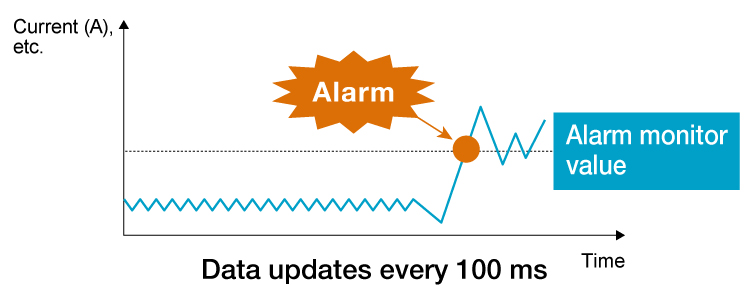

ตรวจพบกระแสโหลดที่เพิ่มขึ้นและความผันผวนของกำลังไฟฟ้าจากการเสื่อมสภาพของอุปกรณ์หรือความผิดปกติของปั๊มและมอเตอร์ได้อย่างมั่นใจ
