ยูนิตวัดพลังงานEcoMonitorPlus
ตัวอย่างการผสานยูนิต
ผสานยูนิตเพื่อรองรับการใช้งานได้หลากหลายรูปแบบ

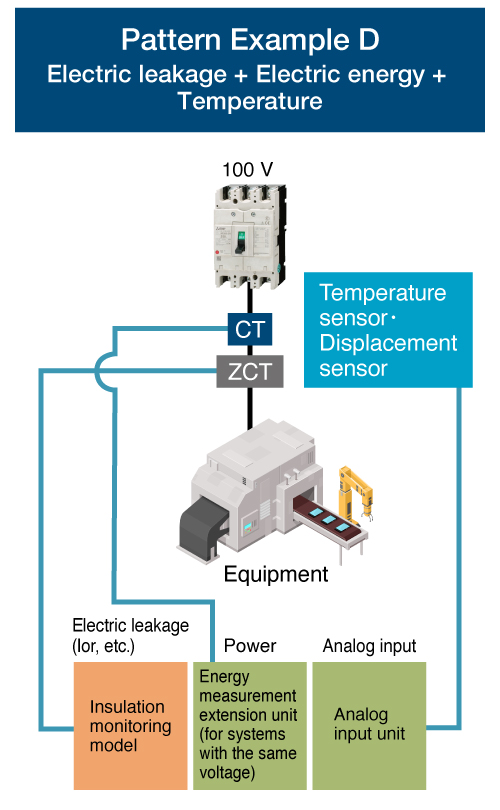

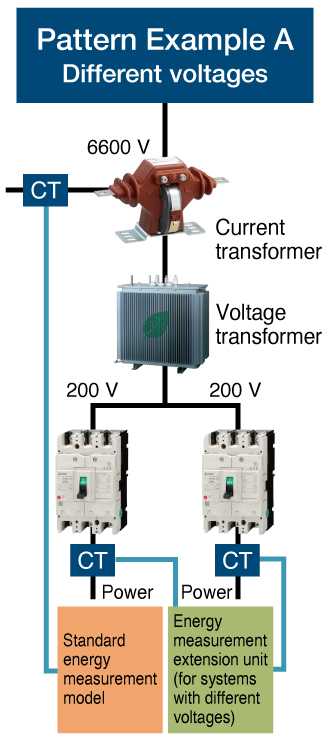

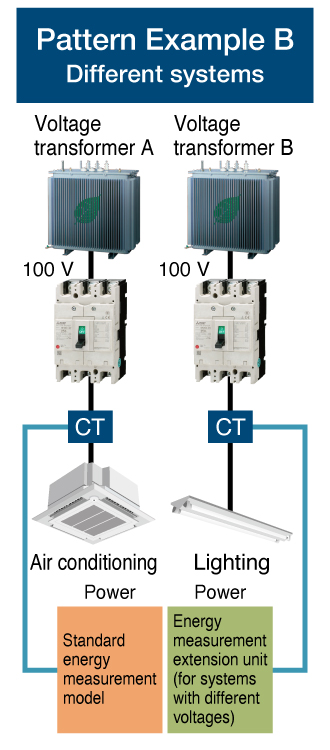

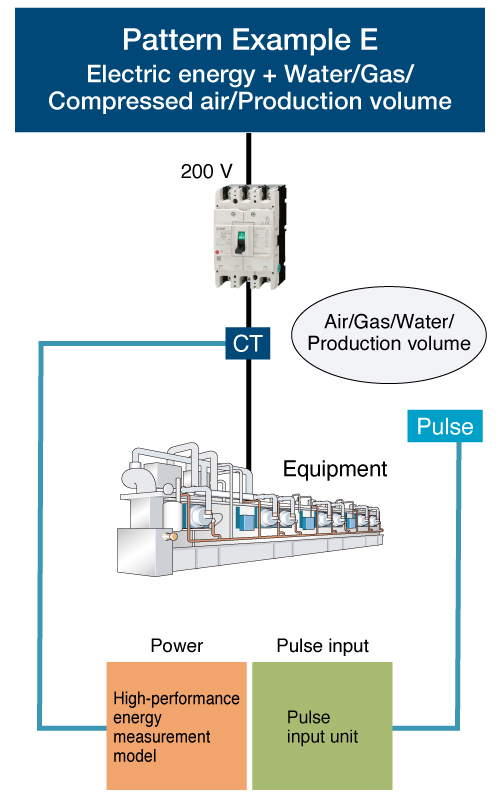

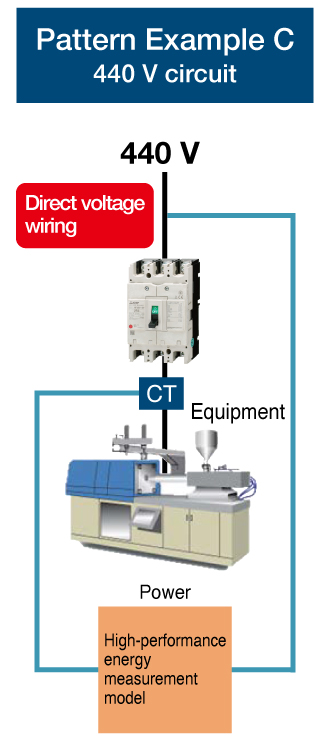

*1：ตัวอย่างรูปแบบเหล่านี้เป็นแผนภาพแสดงแนวทางการผสานยูนิตแบบหนึ่ง โปรดตรวจสอบวิธีเดินสายที่อนุญาตในคู่มือการใช้งานก่อนใช้อุปกรณ์
ตัวอย่างการติดตั้ง

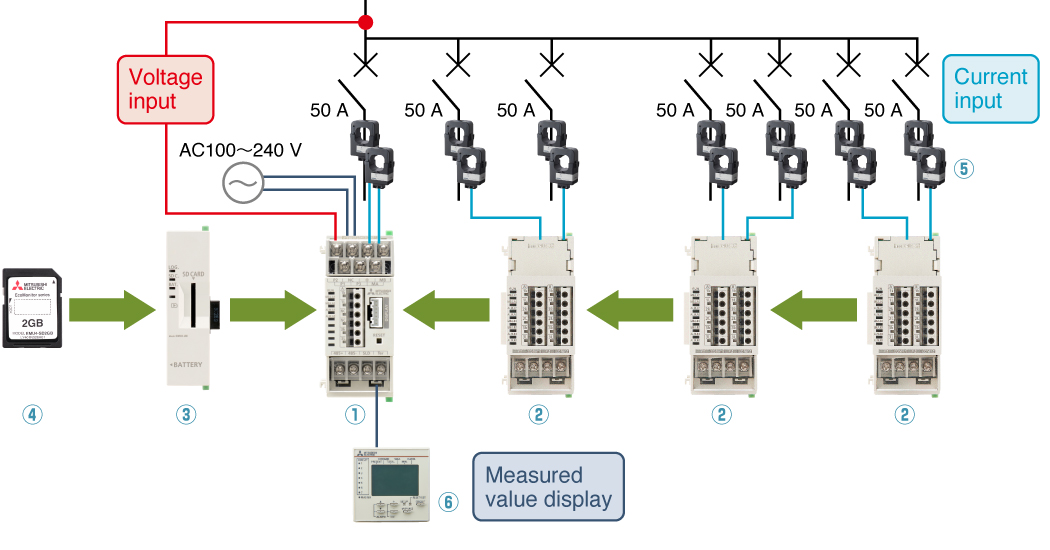

ตรวจวัดกำลังไฟฟ้า 7 วงจร (ระบบสามเฟส 3 สาย วงจรแรงดันต่ำ กระแสพิกัดด้านปฐมภูมิ: 50 A)
| ชื่อผลิตภัณฑ์ | รุ่น | จำนวน | |
|---|---|---|---|
| ① | ยูนิตวัดพลังงาน (รุ่นมาตรฐานสำหรับตรวจวัดพลังงาน) |
EMU4-BM1-MB | 1 |
| ② | ยูนิตวัดพลังงาน (ยูนิตขยายการตรวจวัดพลังงานสำหรับระบบแรงดันเดียวกัน) |
EMU4-A2 | 3 |
| ③ | ยูนิตบันทึกข้อมูล | EMU4-LM | 1 |
| ④ | การ์ด SD สำหรับยูนิตบันทึกข้อมูล | EMU4-SD2GB | 1 |
| ⑤ | เซนเซอร์วัดกระแสแบบแยกส่วน | EMU-CT50-A | 14 |
| ⑥ | ยูนิตแสดงผล | EMU4-D65 | 1 |

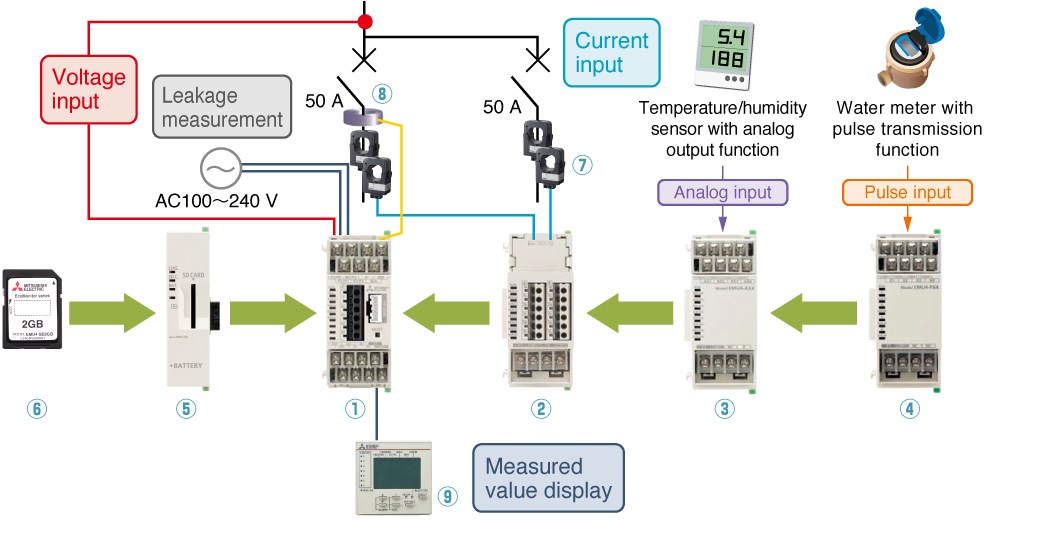

ตรวจวัดกระแสไฟฟ้ารั่ว 1 วงจร + ตรวจวัดกำลังไฟฟ้า 2 วงจร (ระบบสามเฟส 3 สาย วงจรแรงดันต่ำ กระแสพิกัดด้านปฐมภูมิ: 50 A) + อินพุตแอนะล็อก (4 จุด) + อินพุตพัลส์ (4 จุด)
| ชื่อผลิตภัณฑ์ | รุ่น | จำนวน | |
|---|---|---|---|
| ① | ยูนิตวัดพลังงาน (รุ่นตรวจติดตามฉนวน) |
EMU4-LG1-MB | 1 |
| ② | ยูนิตวัดพลังงาน (ยูนิตขยายการตรวจวัดพลังงานสำหรับระบบแรงดันเดียวกัน) |
EMU4-A2 | 1 |
| ③ | ยูนิตอินพุตแอนะล็อก | EMU4-AX4 | 1 |
| ④ | อินพุตพัลส์ หน่วย | EMU4-PX4 | 1 |
| ⑤ | ยูนิตบันทึกข้อมูล | EMU4-LM | 1 |
| ⑥ | การ์ด SD สำหรับยูนิตบันทึกข้อมูล | EMU4-SD2GB | 1 |
| ⑦ | เซนเซอร์วัดกระแสแบบแยกส่วน | EMU-CT50-A | 4 |
| ⑧ | หม้อแปลงกระแสลำดับศูนย์แบบแยกส่วน | CZ-22S | 1 |
| ⑨ | ยูนิตแสดงผล | EMU4-D65 | 1 |
