ยูนิตวัดพลังงานEcoMonitorPlus
ยูนิตหลัก
แสดงข้อมูลพลังงานแบบเห็นภาพ

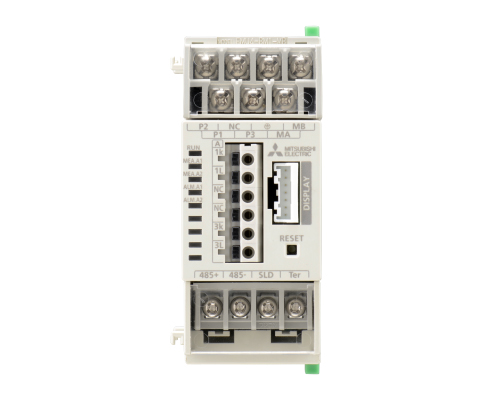

ยูนิตวัดพลังงาน
(รุ่นมาตรฐานสำหรับตรวจวัดพลังงาน)
EMU4-BM1-MB
- มีฟังก์ชันตรวจวัดกำลังไฟฟ้าพื้นฐานสำหรับตรวจติดตามแรงดันไฟฟ้า กระแสไฟฟ้า กำลังไฟฟ้า และพลังงานไฟฟ้า
- สื่อสารผ่าน MODBUS RTU
เพิ่มฟังก์ชันตรวจวัดระบบสามเฟส 4 สายและนับพัลส์จากฟังก์ชันของรุ่นมาตรฐาน

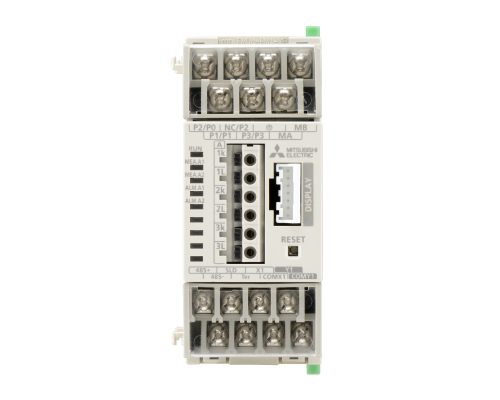

ยูนิตวัดพลังงาน
(รุ่นประสิทธิภาพสูงสำหรับตรวจวัดพลังงาน)
EMU4-HM1-MB
- มีฟังก์ชันพื้นฐานเช่นเดียวกับรุ่นมาตรฐาน
- สื่อสารผ่าน MODBUS RTU
- รองรับการป้อนแรงดันไฟฟ้า 440 V โดยตรงสำหรับระบบสามเฟส 4 สาย
- แสดงกระแสฮาร์มอนิก แรงดันไฟฟ้า กำลังไฟฟ้าปรากฏ พลังงานไฟฟ้าตามช่วงเวลา และค่าการแปลงพลังงานไฟฟ้าได้
- รองรับอินพุต/เอาต์พุตพัลส์และหน้าสัมผัส

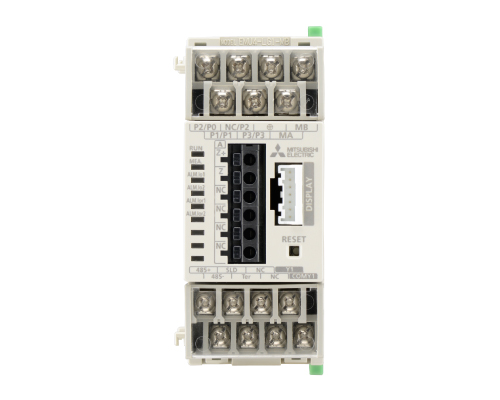

ตรวจวัดกระแสไฟฟ้ารั่วในวงจรแรงดันต่ำ
ยูนิตวัดพลังงาน
(รุ่นตรวจติดตามฉนวน)
EMU4-LG1-MB
- ตรวจวัดกระแสไฟฟ้ารั่ว
- สื่อสารผ่าน MODBUS RTU
- ตรวจวัด Ior (กระแสไฟฟ้ารั่วเชิงความต้านทาน)
- เอาต์พุตหน้าสัมผัส
ควบคุมอุปกรณ์ตามค่าที่ตรวจวัดและกำหนดการ

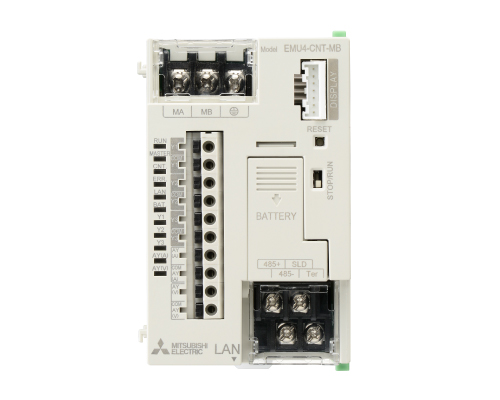

ยูนิตควบคุม
EMU4-CNT-MB
- ส่งเอาต์พุตควบคุมตามผลการตัดสินใจของระบบ
- สื่อสารผ่าน MODBUS RTU
- เอาต์พุตหน้าสัมผัส (3 จุด) และเอาต์พุตแอนะล็อก (1 จุด) สำหรับงานควบคุมอุปกรณ์

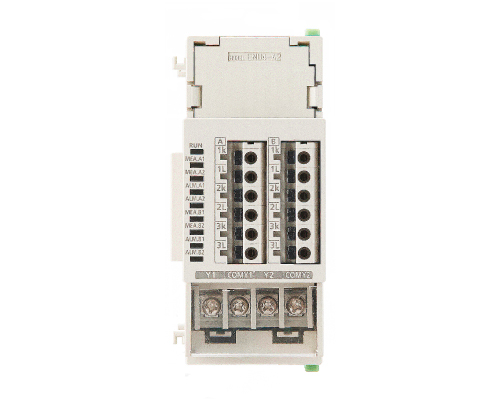

ยูนิตขยาย
ตรวจวัดวงจรที่ใช้แรงดันเดียวกัน

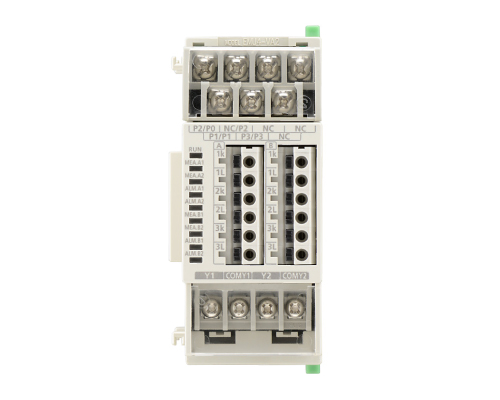

ยูนิตวัดพลังงาน
(ยูนิตขยายการตรวจวัดพลังงานสำหรับระบบแรงดันเดียวกัน)
EMU4-A2
- ตรวจวัดได้ 2 วงจรต่อยูนิต
- ส่งเอาต์พุตหน้าสัมผัสหรือพัลส์ได้เท่ากับจำนวนวงจร (วงจรละ 1 เอาต์พุต)
- ไม่ต้องเดินสายแรงดันเมื่อตรวจวัดแรงดันเดียวกัน (ตรวจวัดแรงดันเดียวกับยูนิตที่เชื่อมต่อทางด้านซ้าย)
ตรวจวัดวงจรที่ใช้แรงดันต่างกัน
ยูนิตวัดพลังงาน
(ยูนิตขยายการตรวจวัดพลังงานสำหรับระบบแรงดันต่างกัน)
EMU4-VA2
- ตรวจวัดได้ 2 วงจรต่อยูนิต
- ส่งเอาต์พุตหน้าสัมผัสหรือพัลส์ได้เท่ากับจำนวนวงจร (วงจรละ 1 เอาต์พุต)
- แต่ละยูนิตตรวจวัดระบบหม้อแปลงต่างกันได้ (ตรวจวัดแรงดันที่ต่างจากยูนิตที่เชื่อมต่อทางด้านซ้าย)
ตรวจวัดอุณหภูมิ ความชื้น และการสั่นสะเทือน

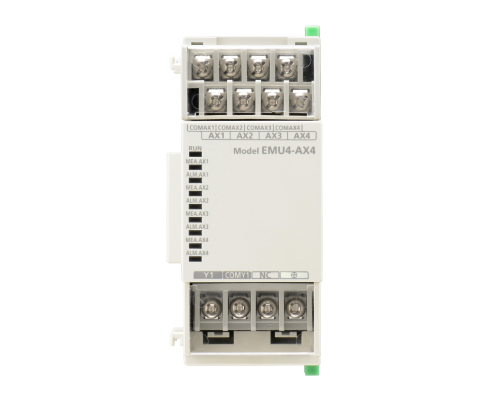

ยูนิตอินพุตแอนะล็อก
EMU4-AX4
- อินพุตข้อมูลแอนะล็อก 4 ช่อง
- ตรวจวัดเป็นรอบ 1 ms × จำนวนช่อง หรือ 50 ms × จำนวนช่อง (กำหนดค่าได้)
- เอาต์พุตหน้าสัมผัส
- คำนวณค่าเฉลี่ยเคลื่อนที่ (ค่าเฉลี่ยในช่วงเวลาที่กำหนด)
ตรวจติดตามปริมาณการผลิตและอัตราการไหล (น้ำ ก๊าซ หรืออากาศ) รวมถึงการทำงานของอุปกรณ์

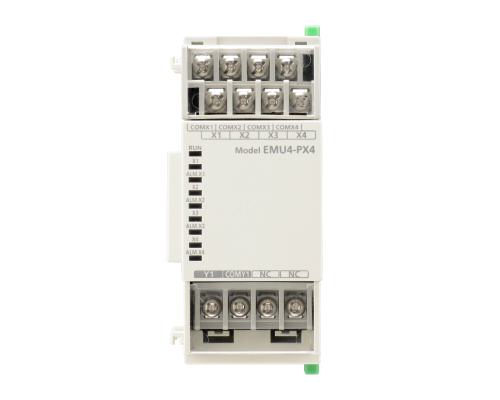

อินพุตพัลส์ หน่วย
EMU4-PX4
- อินพุตพัลส์หรือหน้าสัมผัส 4 ช่อง (แต่ละช่องเลือกเป็นอินพุตพัลส์หรือหน้าสัมผัสได้)
- ตรวจติดตามเวลาทำงานของอุปกรณ์ด้วยอินพุตหน้าสัมผัส
- เอาต์พุตหน้าสัมผัส
*1：EMU4-A2 รับค่าแรงดันของจุดตรวจวัดจากยูนิตทางด้านซ้าย ดังนั้นเมื่อใช้ร่วมกับ EMU-CNT-MB จึงต้องมี EMU4-CNT-MB และ EMU4-VA2
ยูนิตเสริม
รวบรวมและบันทึกข้อมูลการตรวจวัดโดยอัตโนมัติ

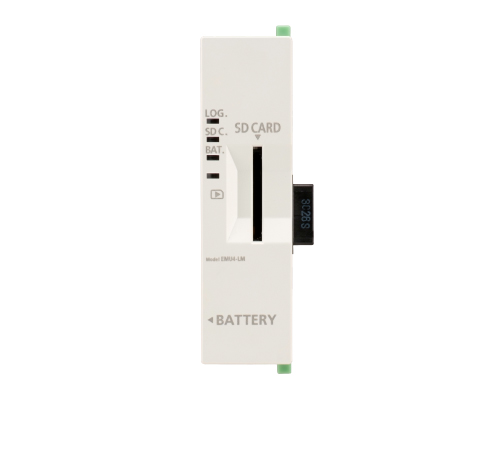

ยูนิตบันทึกข้อมูล
EMU4-LM
บันทึกค่าที่ตรวจวัดได้จากรายการต่าง ๆ เช่น กำลังไฟฟ้า แรงดันไฟฟ้า และกระแสไฟฟ้า ลงในการ์ด SD เป็นไฟล์ CSV ได้
รองรับการเชื่อมต่อเพื่อรับส่งและสื่อสารข้อมูลหลากหลายรูปแบบ

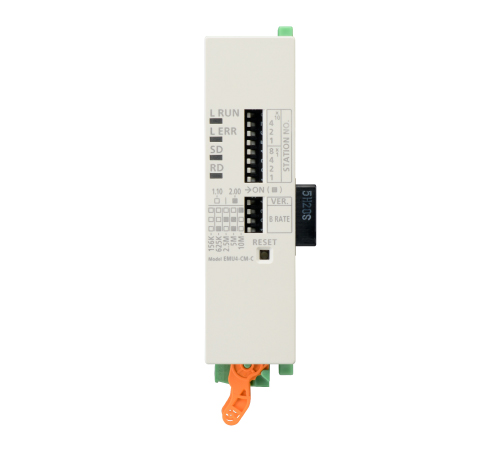

ยูนิตสื่อสาร CC-Link
EMU4-CM-C
ขยายเป็นระบบแสดงข้อมูล EcoWebServerIII หรือระบบ PLC ได้ง่ายผ่านยูนิตสื่อสาร CC-Link
รองรับการเชื่อมต่อเพื่อรับส่งและสื่อสารข้อมูลหลากหลายรูปแบบ

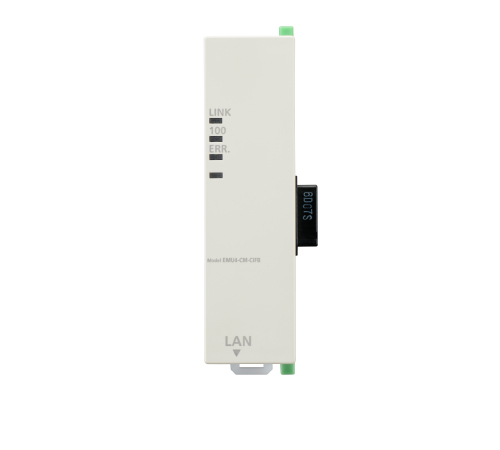

ยูนิตสื่อสาร CC-Link IE Field Network Basic
EMU4-CM-CIFB
สื่อสารข้อมูลกับ PLC ผ่านการเชื่อมต่อ Ethernet (LAN) ด้วยยูนิตสื่อสาร CC-Link IE Field Network Basic
รองรับการเชื่อมต่อเพื่อรับส่งและสื่อสารข้อมูลหลากหลายรูปแบบ
ยูนิตสื่อสาร CC-Link IE TSN
EMU4-CM-TSN
สื่อสารข้อมูลกับ PLC ผ่านการเชื่อมต่อ Ethernet (LAN) ด้วยยูนิตสื่อสาร CC-Link IE TSN
