Controllers MELSEC iQ-R Series คุณสมบัติผลิตภัณฑ์ -CPU-

โมดูล Process CPU, โมดูล SIL2 Process CPU, โมดูลฟังก์ชัน Redundant

โมดูล Process CPU มีความยืดหยุ่นสูง รองรับงานควบคุมกระบวนการตั้งแต่การควบคุมลูปอย่างง่ายไปจนถึงการควบคุมลูปที่ซับซ้อน ลดต้นทุนเริ่มต้นและต้นทุนบำรุงรักษาได้ด้วยการแทนที่ระบบควบคุมแบบกระจาย (DCS) ที่มีความเฉพาะทางสูงด้วยคอนโทรลเลอร์แบบโปรแกรมได้สำหรับกระบวนการ และเมื่อจับคู่กับโมดูลฟังก์ชัน Redundant จะสร้างระบบควบคุมแบบ Redundant ที่มีความเชื่อถือได้สูง

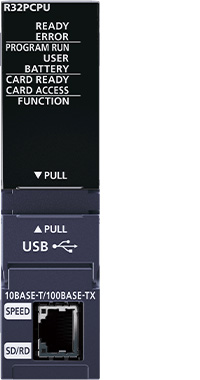

โมดูล Process CPU

R08PCPU 80K

R16PCPU 160K

R32PCPU 320K

R120PCPU 1200K

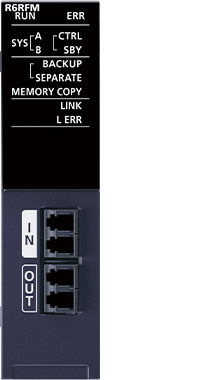

โมดูลฟังก์ชัน Redundant

R6RFM

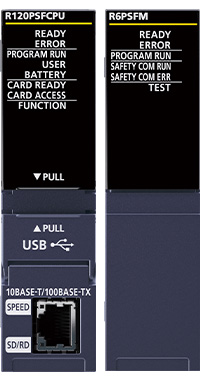

โมดูล SIL2 Process CPU IEC 61508 SIL 2

R08PSFCPU-SET 80K

R16PSFCPU-SET 160K

R32PSFCPU-SET 320K

R120PSFCPU-SET 1200K

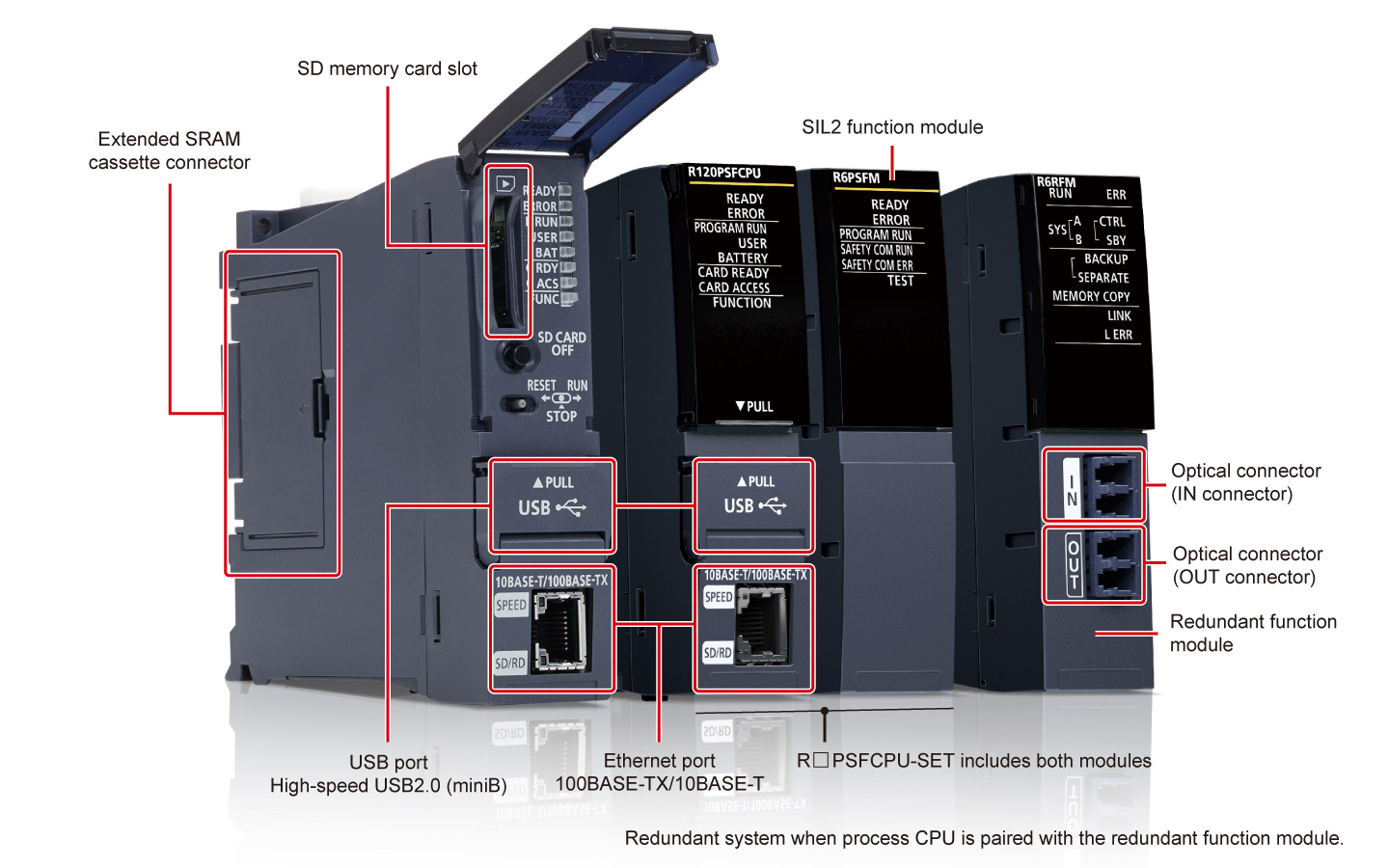

อินเทอร์เฟซ

คุณสมบัติ ^{คุณสมบัติแบบ DCS ในระบบควบคุมอัตโนมัติที่คุ้มค่า}

• คำสั่งกระบวนการที่หลากหลาย
• ลูปควบคุมสูงสุด 300 ลูป
• ต้นทุนต่ำ

• ระบบควบคุมกระบวนการสามารถประมวลผลคำสั่งกระบวนการเฉพาะทาง (เช่น PID สององศาอิสระ, sample PI และ auto-tuning) และควบคุมกระบวนการขนาดใหญ่ได้สูงสุด 300 ลูป
• สร้างระบบอัตโนมัติต้นทุนต่ำที่มีความสามารถเทียบเท่า DCS โดยไม่เพิ่มภาระด้านงบประมาณ

ติดตั้งระบบ Redundant ได้อย่างยืดหยุ่น

• ขยายได้ถึง 550 m
• กำหนดค่าระบบได้อย่างยืดหยุ่น

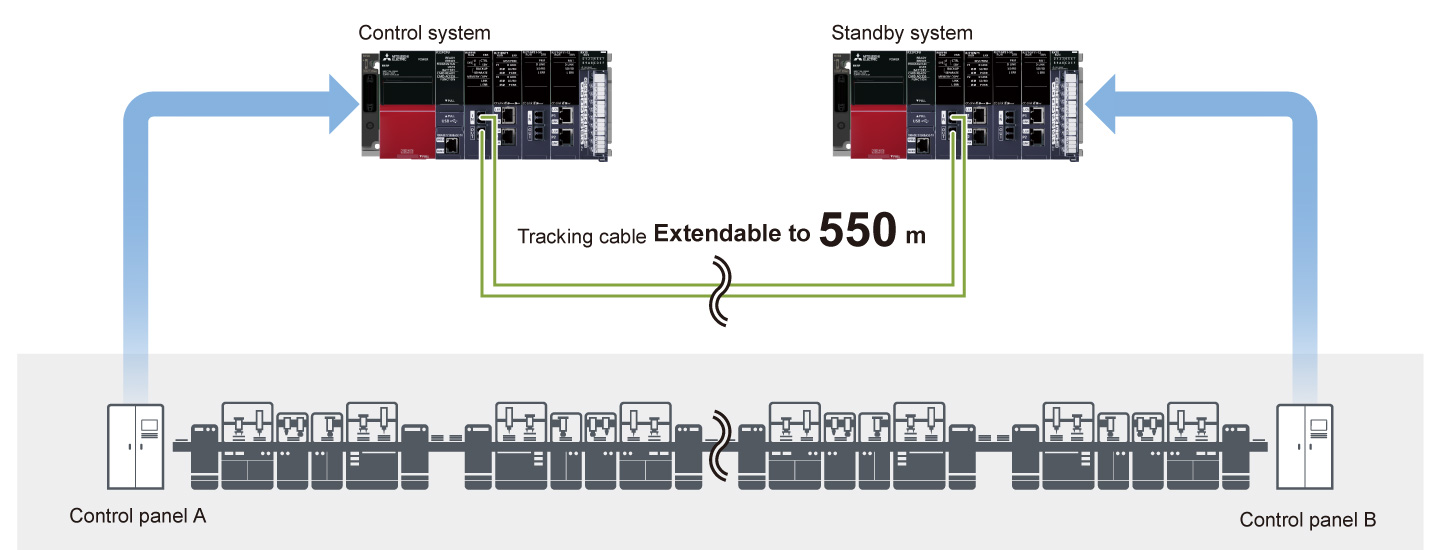

• สาย tracking แบบใยแก้วนำแสงช่วยให้ติดตั้งระบบ standby ในตำแหน่งห่างจากระบบควบคุม (primary) ได้สูงสุด 550 m
• ติดตั้งตู้ควบคุมได้ง่ายขึ้นเพราะมีข้อจำกัดด้านความยาวสายน้อยลง จึงกำหนดค่าระบบได้อย่างยืดหยุ่น

การสลับระบบอย่างรวดเร็วช่วยให้ควบคุมได้อย่างน่าเชื่อถือสูง

• สายใยแก้วนำแสง
• การสลับระบบอย่างรวดเร็ว
• ความเชื่อถือได้สูง

• สาย tracking ทนต่อสัญญาณรบกวนและรองรับอัตราการถ่ายโอนข้อมูลความเร็วสูง

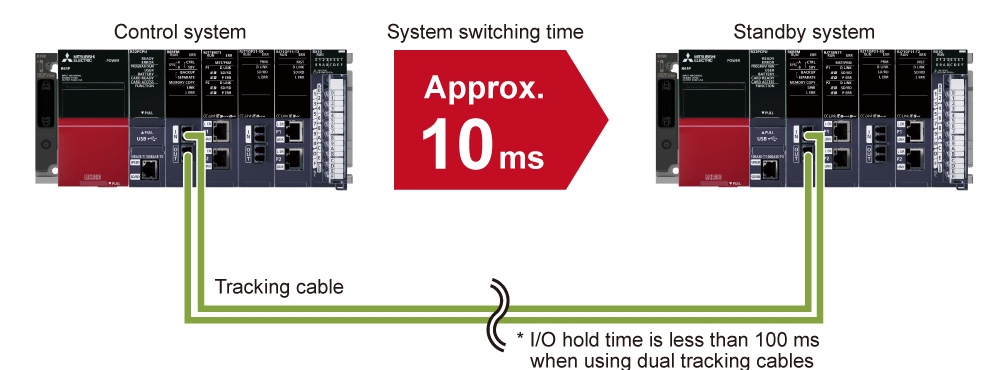

• ความเร็วในการสลับระบบจากระบบควบคุมไปยังระบบ standby ได้รับการปรับปรุงเป็นประมาณ 10 ms ช่วยเพิ่มความเชื่อถือได้ของระบบให้สูงขึ้น

การทำงานไม่หยุดชะงักแม้เกิดข้อผิดพลาด

• ลดความเสียหายจากจุดล้มเหลวเดียว
• การกำหนดค่า Redundant ที่หลากหลาย
• การเปลี่ยนแบบออนไลน์

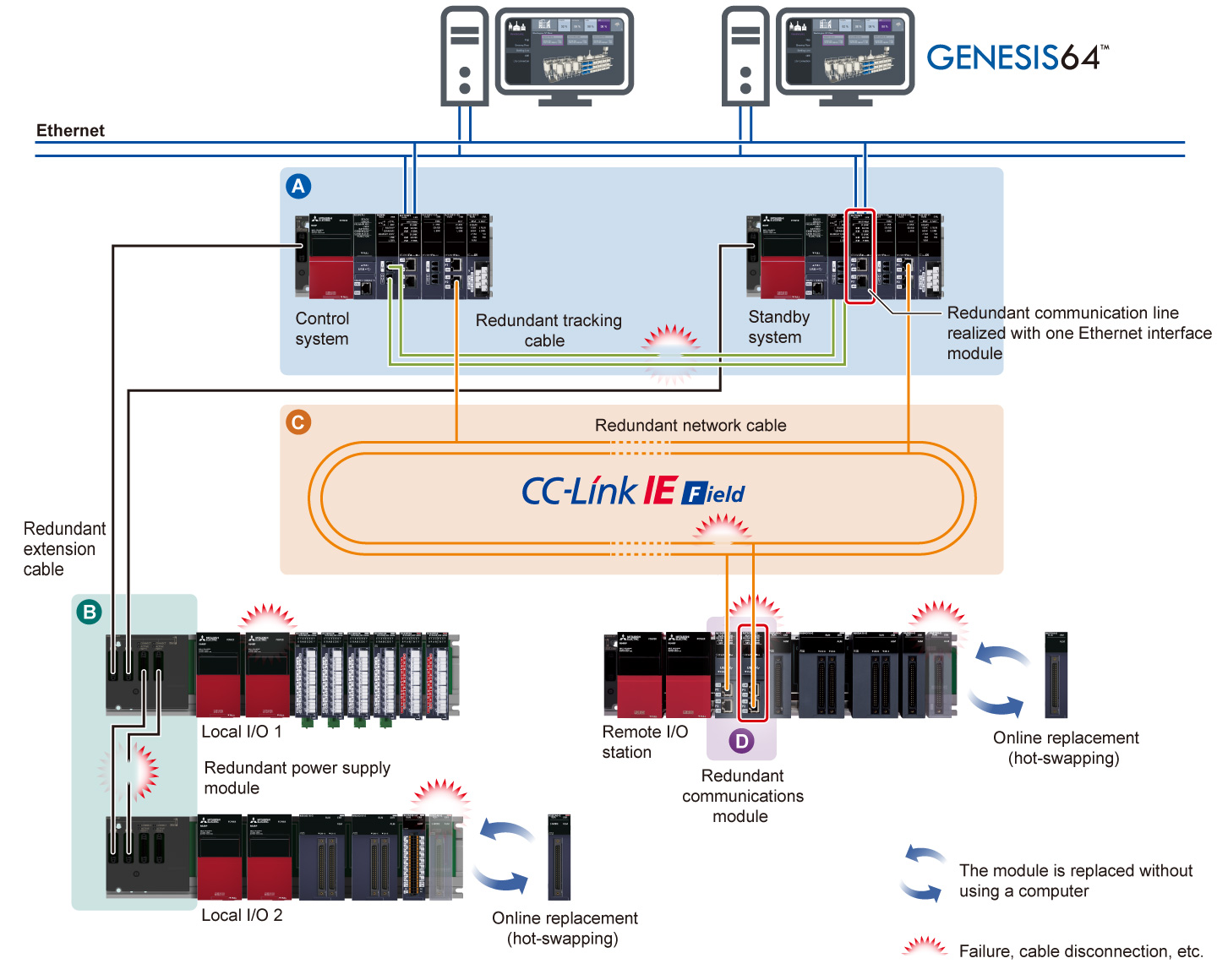

• ระบบ Redundant สามารถลดความเสี่ยงของจุดล้มเหลวเดียวได้ด้วยการกำหนดค่า Redundant หลายรูปแบบ ซึ่งปรับตามการใช้งานและขนาดของระบบควบคุมได้ การทำงานจึงไม่หยุดชะงักแม้เกิดข้อผิดพลาด
  • การกำหนดค่า Redundant ที่ประกอบด้วย CPU ควบคุม (primary) และ CPU standby
  • สายต่อขยาย Redundant พร้อมเบสยูนิตต่อขยาย Redundant ^*1
  • การกำหนดค่าเครือข่าย Redundant ด้วยโทโพโลยีสายคู่ของ CC-Link IE Field Network
  • โมดูลหัวระยะไกลแบบ Redundant (สถานีระยะไกลคู่)
• สามารถเปลี่ยนสายและโมดูลแบบออนไลน์ (hot-swapping) ได้ขณะระบบยังทำงานต่อเนื่องเมื่อเกิดข้อผิดพลาด จึงแก้ไขปัญหาได้รวดเร็ว

• *1.รองรับโดยโมดูล Process CPU (R□PCPU) เท่านั้น

งานวิศวกรรมมีประสิทธิภาพด้วยความเข้ากันได้สูงระหว่างซอฟต์แวร์และอุปกรณ์

• สร้างหน้าจอได้มีประสิทธิภาพ
• ระบบที่ขยายได้สูง
• งานวิศวกรรมมีประสิทธิภาพ

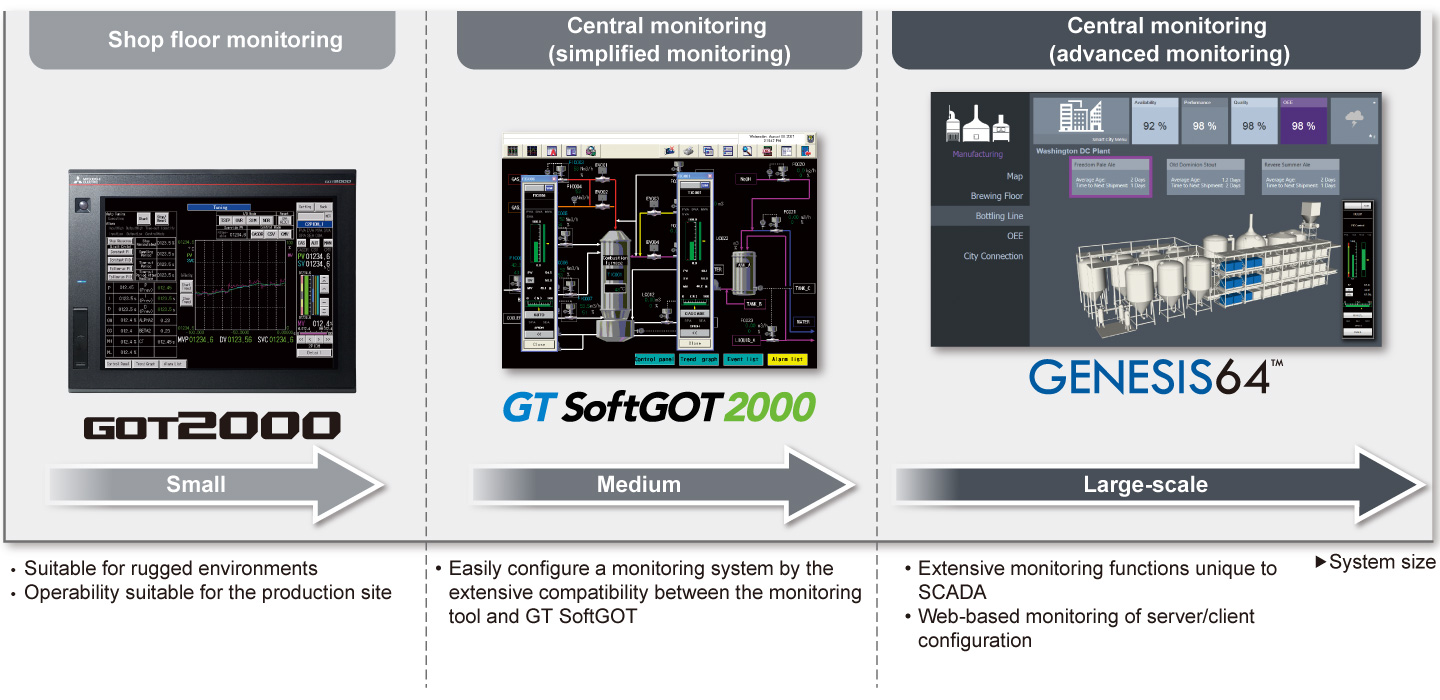

• สร้างหน้าจอได้ง่ายขึ้นในสภาพแวดล้อมวิศวกรรมที่มีประสิทธิภาพ ซึ่งเกิดจากความเข้ากันได้สูงระหว่างซอฟต์แวร์วิศวกรรม GX Works3 กับซอฟต์แวร์ SCADA GENESIS64™, GT SoftGOT2000 และ GOT2000
• สามารถสร้างระบบควบคุม SCADA ที่ขยายได้โดยผสานผลิตภัณฑ์เหล่านี้

ตรวจจับข้อผิดพลาดในอุปกรณ์และเครือข่ายที่เชื่อมต่อของแต่ละระบบ

• วินิจฉัยทั้งสองระบบในระบบ Redundant
• เพิ่มความเชื่อถือได้ของระบบ Redundant

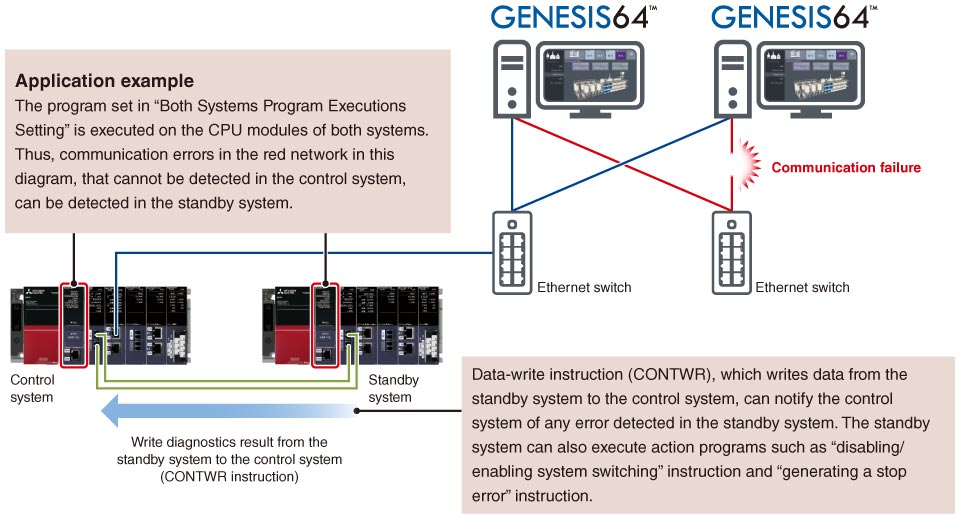

• สามารถตรวจจับข้อผิดพลาดในอุปกรณ์ภายนอกหรือเครือข่ายของระบบ (ระบบควบคุมและระบบ standby) ได้ด้วยการเรียกใช้โปรแกรมที่วินิจฉัยอุปกรณ์ภายนอกหรือเครือข่ายของทั้งสองระบบ Redundant

ข้อมูลจำเพาะ

ข้อมูลจำเพาะโมดูล Process CPU/โมดูล SIL2 Process CPU

LD : แผนภาพ Ladder ST : Structured Text FBD : แผนภาพบล็อกฟังก์ชัน SFC : แผนภูมิฟังก์ชันตามลำดับ

• *2.ใช้กับโปรแกรมควบคุมความปลอดภัยไม่ได้
• *3.คาสเซ็ต SRAM แบบขยายช่วยเพิ่มพื้นที่หน่วยความจำดีไวซ์/เลเบล (NZ2MC-8MBSE ขยายพื้นที่หน่วยความจำดีไวซ์/เลเบลให้สอดคล้องกับหน่วยความจำชนิด ECC)
• *4.ประโยค IF หรือ FOR ของ Structured Text ประกอบด้วยหลายคำสั่ง ซึ่งอาจทำให้เวลาในการประมวลผลเพิ่มขึ้น
• *5.ค่าเฉลี่ยจำนวนคำสั่ง เช่น คำสั่งพื้นฐานและการประมวลผลข้อมูล ที่ดำเนินการได้ใน 1 µs ยิ่งค่านี้มาก ความเร็วในการประมวลผลยิ่งสูง
• *6.สำหรับข้อมูลเพิ่มเติม คลิกที่นี่ เพื่อดูข้อมูลจำเพาะของการ์ดหน่วยความจำ SD และคาสเซ็ต SRAM
• *7.ไม่รองรับ memory dump และ real-time monitor
• *8.ไม่รองรับการซิงโครไนซ์ระหว่างโมดูลเมื่อใช้ในโหมด redundant
• *9. คลิกที่นี่ เพื่อดูรายการอุปกรณ์ที่เชื่อมต่อได้ซึ่งรองรับฟังก์ชันการสื่อสาร simple CPU
• *10.แพ็กเกจผลิตภัณฑ์ประกอบด้วยโมดูล SIL2 Process CPU (R□PSFCPU) และโมดูลฟังก์ชัน SIL2 (R6PSFM)
• *11.ใช้ความจุโปรแกรมได้สูงสุด 40K step สำหรับโปรแกรมความปลอดภัย

ข้อมูลจำเพาะโมดูลฟังก์ชัน Redundant
