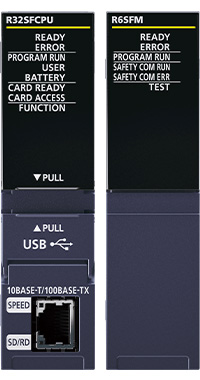

โมดูล Safety CPU
โมดูล Safety CPU ที่สอดคล้องกับมาตรฐานความปลอดภัยสากล รองรับทั้งการควบคุมทั่วไปและการควบคุมความปลอดภัยที่หยุดเครื่องจักรได้อย่างปลอดภัย เมื่อทำงานร่วมกับ safety drives จะกำหนดค่าระบบที่รับประกันความปลอดภัยพร้อมลดการหยุดเครื่องจักรบ่อยครั้งได้
ISO 13849-1 PL e IEC 61508 SIL 3
R08SFCPU-SET 80K *1
R16SFCPU-SET 160K *1
R32SFCPU-SET 320K *1
R120SFCPU-SET 1200K *1
- *1.ความจุโปรแกรมของการควบคุมความปลอดภัยคือ 40K สเต็ป

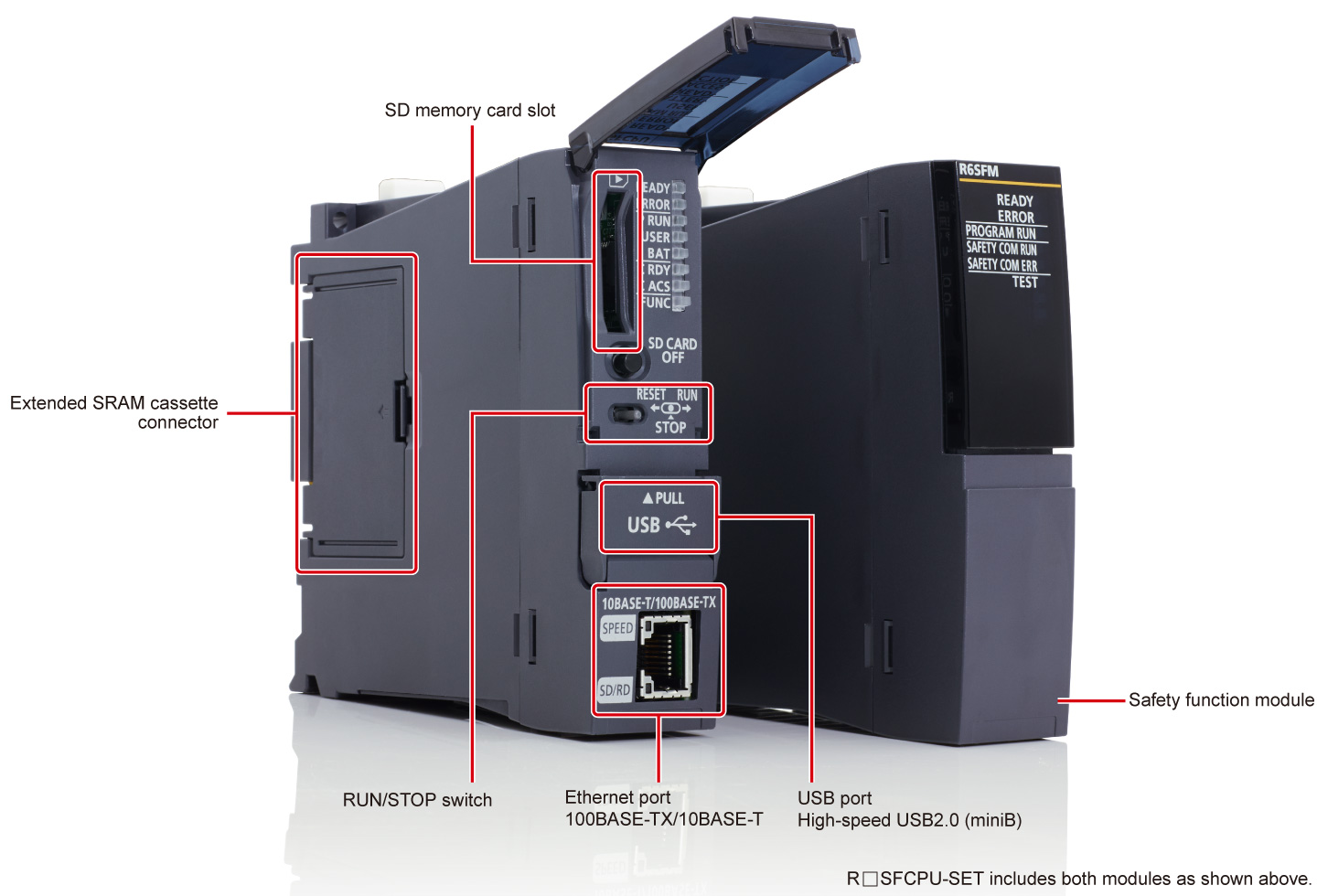

อินเทอร์เฟซ
คุณสมบัติ <sup>การควบคุมความปลอดภัยและการควบคุมทั่วไปในโมดูล CPU เดียว </sup>
- ระบบเดียว
- ประหยัดพื้นที่
- ลดต้นทุน

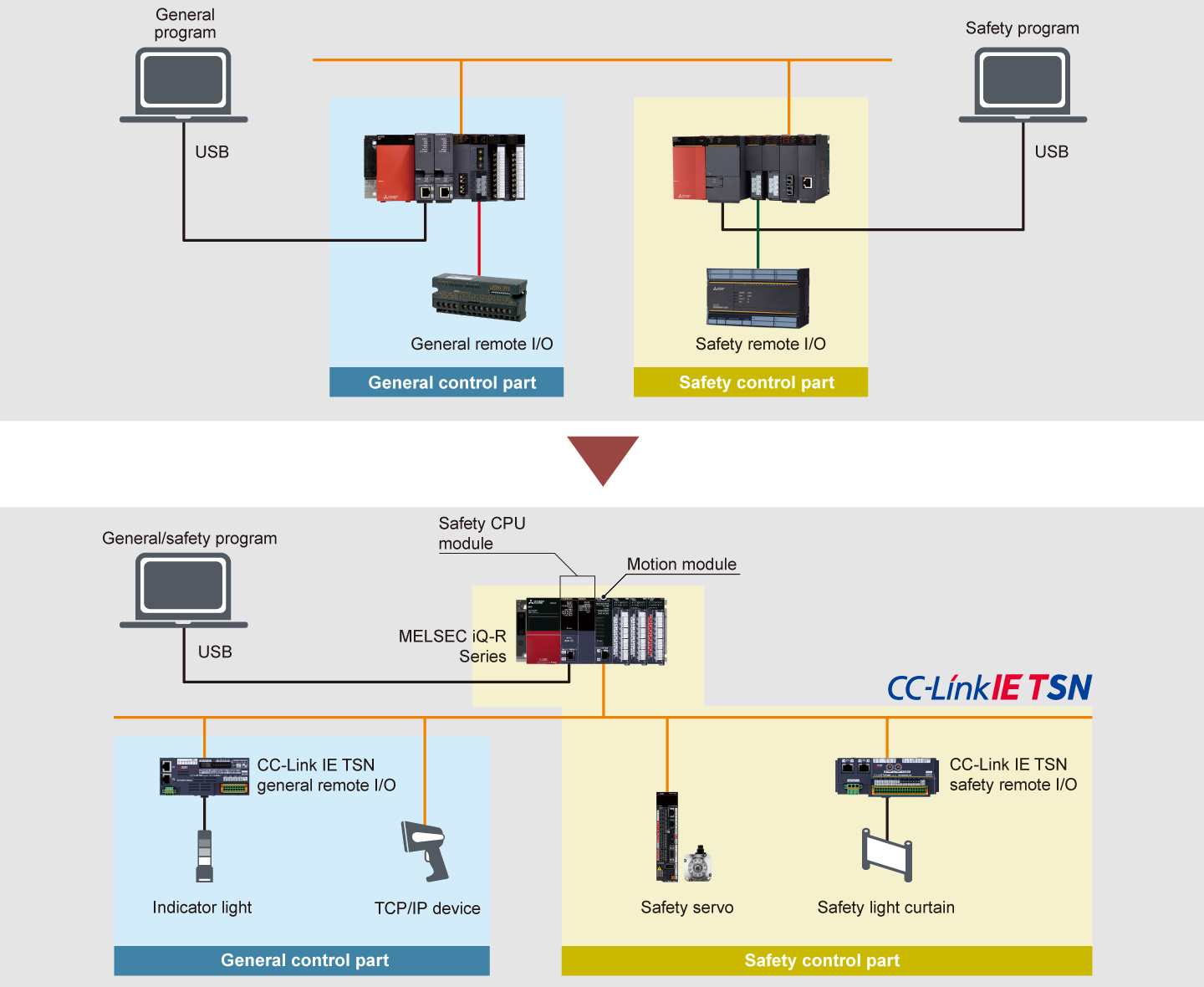

- การใช้โมดูล Safety CPU บน CC-Link IE TSN หรือ CC-Link IE Field Network ทำให้เรียกใช้ได้ทั้งโปรแกรมทั่วไปและโปรแกรมความปลอดภัย จึงรวมระบบเข้ากับระบบควบคุมเดียวได้ง่าย
- ไม่จำเป็นต้องติดตั้งคอนโทรลเลอร์แบบโปรแกรมได้และเครือข่ายแยกต่างหาก จึงช่วยประหยัดพื้นที่และต้นทุน

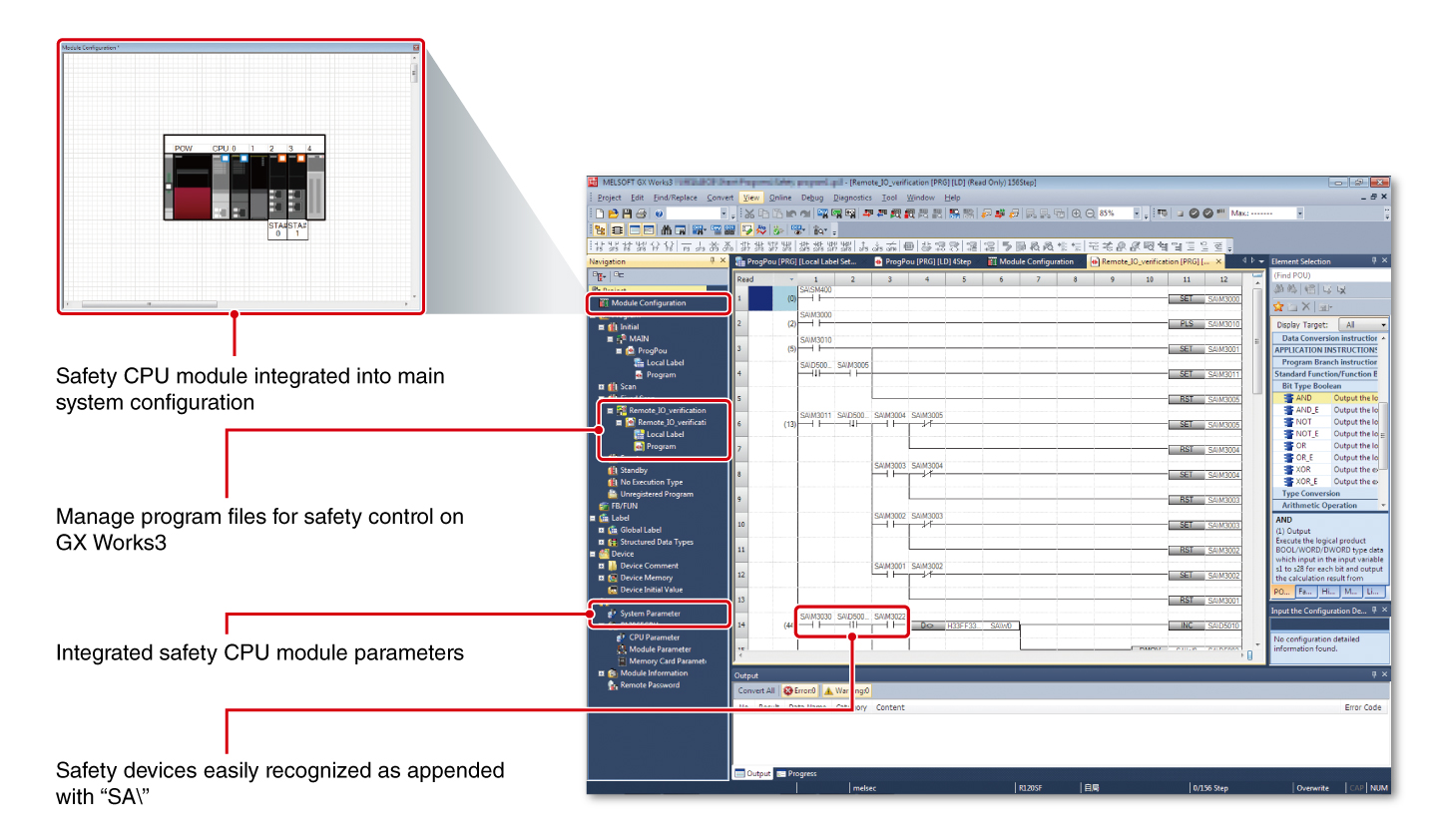

โปรแกรมทั่วไปและโปรแกรมความปลอดภัยบนแพลตฟอร์มวิศวกรรมเดียวกัน
- รวมโปรแกรมไว้ด้วยกัน
- ในซอฟต์แวร์วิศวกรรม GX Works3 โปรแกรมทั่วไปและโปรแกรมความปลอดภัยจะอยู่ในโฟลเดอร์โปรเจกต์เดียวกัน
- ไม่จำเป็นต้องจัดการโฟลเดอร์โปรเจกต์หลายชุด
ข้อมูลจำเพาะ
ข้อมูลจำเพาะโมดูล Safety CPU
LD : แผนภาพ Ladder ST : Structured Text FBD : แผนภาพบล็อกฟังก์ชัน SFC : แผนภูมิฟังก์ชันตามลำดับ
| รายการ | R08SFCPU-SET *2 | R16SFCPU-SET *2 | R32SFCPU-SET *2 | R120SFCPU-SET *2 |
|---|---|---|---|---|
| ระดับความสมบูรณ์ด้านความปลอดภัย (SIL) | SIL 3 (IEC 61508) | |||
| ระดับสมรรถนะ (PL) | PL e (EN/ISO 13849-1) | |||
| วิธีควบคุมการทำงาน | การทำงานแบบ cyclic ด้วยโปรแกรมที่จัดเก็บ | |||
| โหมดควบคุม I/O | โหมดรีเฟรช (สามารถใช้ I/O แบบเข้าถึงโดยตรงได้โดยระบุ I/O แบบเข้าถึงโดยตรง (DX, DY)) | |||
| ภาษาโปรแกรม |
LD ST *3 FBD *3 SFC |
|||
| ภาษาโปรแกรมเพิ่มเติม | บล็อกฟังก์ชัน (FB), การเขียนโปรแกรมแบบเลเบล (local/global) | |||
| ประเภทการประมวลผลโปรแกรม | สแกนคงที่, เริ่มต้น *3, สแกน *3, ดำเนินการตามเหตุการณ์ *3, สแตนด์บาย *3 | |||
| ความจุหน่วยความจำ | ||||
| ความจุโปรแกรม (สเต็ป) | 80K (40K สำหรับโปรแกรมความปลอดภัย) *4 | 160K (40K สำหรับโปรแกรมความปลอดภัย) *4 | 320K (40K สำหรับโปรแกรมความปลอดภัย) *4 | 1200K (40K สำหรับโปรแกรมความปลอดภัย) *4 |
| หน่วยความจำโปรแกรม (byte) | 320K | 640K | 1280K | 4800K |
| หน่วยความจำดีไวซ์/เลเบล *5 (byte) | 1178K | 1710K | 2306K | 3370K |
| หน่วยความจำข้อมูล (byte) | 5M | 10M | 20M | 40M |
| ฟังก์ชัน | ||||
| การสื่อสาร SLMP | ● | ● | ● | ● |
| การสื่อสาร simple CPU *6*7 | ● | ● | ● | ● |
- *2.แพ็กเกจผลิตภัณฑ์ประกอบด้วยโมดูล Safety CPU (R□SFCPU) และโมดูลฟังก์ชันความปลอดภัย (R6SFM)
- *3.ใช้กับโปรแกรมควบคุมความปลอดภัยไม่ได้
- *4.ใช้ความจุโปรแกรมได้สูงสุด 40K สเต็ปสำหรับโปรแกรมความปลอดภัย
- *5.คาสเซ็ต SRAM แบบขยายช่วยเพิ่มพื้นที่หน่วยความจำดีไวซ์/เลเบล
- *6.ฟังก์ชันการสื่อสาร Simple CPU รองรับในเฟิร์มแวร์โมดูลเวอร์ชัน “30” ขึ้นไป
- *7. คลิกที่นี่ สำหรับรายละเอียดเกี่ยวกับรายการอุปกรณ์ที่เชื่อมต่อได้ซึ่งรองรับฟังก์ชันการสื่อสาร Simple CPU
