MELSERVO-J4 Series Servo Amplifier คุณสมบัติ - ความกลมกลืนกับสิ่งแวดล้อม

ชุดขยายสัญญาณเซอร์โวแบบหลายแกนที่กลมกลืนกับสังคมที่เป็นมิตรต่อสิ่งแวดล้อม

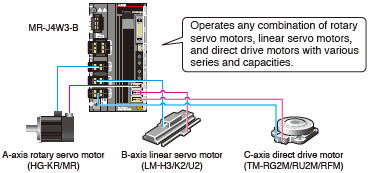

รุ่น 2 แกน/3 แกน เพื่อเครื่องจักรที่ประหยัดพลังงานและกะทัดรัด

ชุดขยายสัญญาณเซอร์โวแบบ 2 แกนและ 3 แกน ใช้ขับมอเตอร์เซอร์โวได้ 2 ตัวและ 3 ตัวตามลำดับ ช่วยให้เครื่องจักรประหยัดพลังงานและกะทัดรัด สามารถผสมผสานมอเตอร์เซอร์โวต่างชนิดกันได้อย่างอิสระ ทั้งมอเตอร์เซอร์โวแบบหมุน มอเตอร์เซอร์โวเชิงเส้น และมอเตอร์ขับตรง ตราบใดที่มอเตอร์เซอร์โวนั้นใช้ร่วมกับชุดขยายสัญญาณเซอร์โวได้*

* ดูรายละเอียดการผสมผสานได้ที่ "การผสมผสานของ Multi-Axis Servo Amplifier และ Servo Motors"

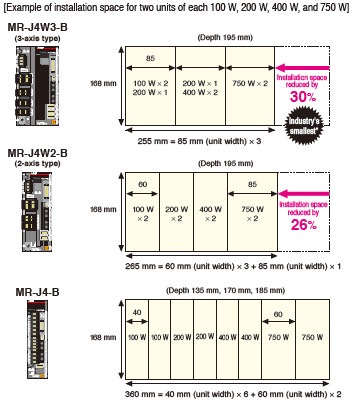

ประหยัดพื้นที่ด้วยรุ่น 3 แกนที่เล็กที่สุดในอุตสาหกรรม*

ชุดขยายสัญญาณเซอร์โวแบบ 2 แกน MR-J4W2-B ใช้พื้นที่ติดตั้งน้อยกว่า MR-J4-B จำนวน 2 ชุด ถึง 26% และชุดขยายสัญญาณเซอร์โวแบบ 3 แกน MR-J4W3-B ใช้พื้นที่ติดตั้งน้อยกว่า MR-J4-B จำนวน 3 ชุด ถึง 30%

* อ้างอิงจากการสำรวจของ Mitsubishi Electric ณ เดือนกุมภาพันธ์ 2019

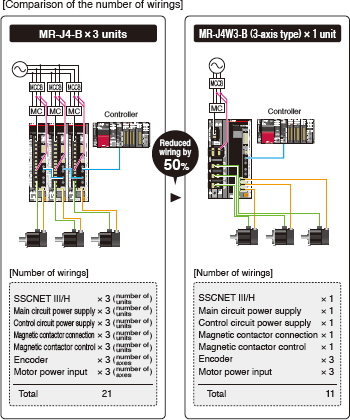

ลดการเดินสายลงประมาณ 50% ด้วยรุ่น 3 แกน

ทั้งสามแกนของชุดขยายสัญญาณเซอร์โวแบบ 3 แกน MR-J4W3-B ใช้จุดเชื่อมต่อร่วมกันสำหรับไฟเลี้ยงวงจรหลักและวงจรควบคุม อุปกรณ์ต่อพ่วง สายสัญญาณควบคุม ฯลฯ จึงลดจำนวนสายไฟและอุปกรณ์ลงได้มาก

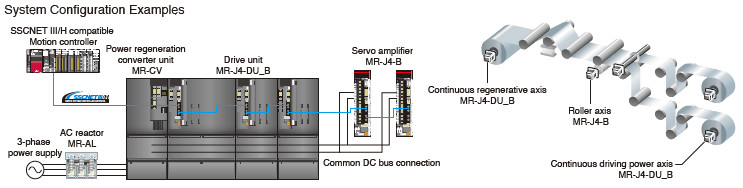

ระบบประหยัดพลังงานที่เหมาะที่สุดสำหรับระบบของท่าน

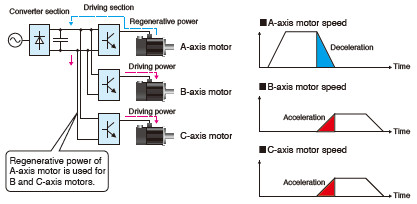

ประหยัดพลังงานด้วยการเชื่อมต่อบัส DC ร่วม

เมื่อเชื่อมต่อชุดขยายสัญญาณเซอร์โวและไดรฟ์ยูนิตหลายชุดเข้ากับยูนิตแปลงผันคืนพลังงานสู่ระบบไฟ MR-CV ผ่านบัส DC ร่วม พลังงานที่คืนกลับจากแกนหนึ่งจะถูกนำไปใช้ขับแกนอื่น จึงช่วยประหยัดพลังงาน
ชุดขยายสัญญาณเซอร์โวแบบหลายแกนก็ให้ผลเช่นเดียวกัน

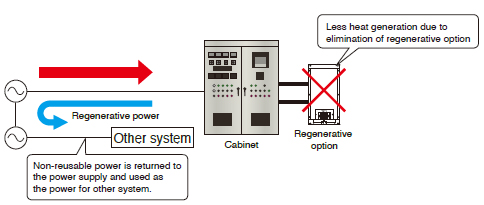

ประหยัดพลังงานยิ่งขึ้นด้วยระบบคืนพลังงานสู่แหล่งจ่ายไฟ

ยูนิตแปลงผันคืนพลังงานสู่ระบบไฟ MR-CV มีระบบคืนพลังงานที่ส่งพลังงานกลับสู่แหล่งจ่ายไฟ ทำให้นำพลังงานที่คืนกลับไปใช้กับระบบอื่นได้ จึงประหยัดพลังงานยิ่งขึ้น
นอกจากนี้ เมื่อใช้ยูนิตแปลงผันคืนพลังงานสู่ระบบไฟ MR-CV ก็ไม่จำเป็นต้องใช้อุปกรณ์เสริมคายพลังงาน ความร้อนรวมที่เกิดขึ้นในระบบจึงลดลง

ฟังก์ชันและสมรรถนะขั้นสูงเพื่อการประหยัดพลังงานที่มากขึ้น

ลดการสูญเสียพลังงานของชุดขยายสัญญาณเซอร์โวและมอเตอร์เซอร์โว

[ชุดขยายสัญญาณเซอร์โว] เพิ่มประสิทธิภาพด้วยการใช้เพาเวอร์โมดูลรุ่นใหม่
[มอเตอร์เซอร์โว] เพิ่มประสิทธิภาพมอเตอร์ด้วยการออกแบบวงจรแม่เหล็กให้เหมาะที่สุด

ประหยัดพลังงานจากสมรรถนะเครื่องจักรที่ดีขึ้น

ชุดขยายสัญญาณเซอร์โวและมอเตอร์เซอร์โวที่มีสมรรถนะสูงระดับแนวหน้าของอุตสาหกรรม ช่วยลดรอบเวลาการทำงานและเวลาเดินเครื่องของเครื่องจักร จึงใช้พลังงานน้อยลง

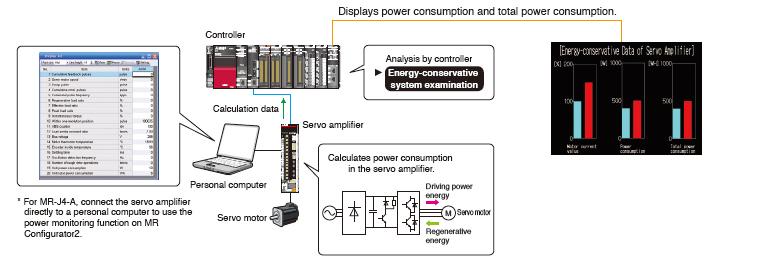

ฟังก์ชันตรวจติดตามการใช้พลังงาน

พลังงานขับเคลื่อน/พลังงานคืนกลับคำนวณจากข้อมูลภายในชุดขยายสัญญาณเซอร์โว เช่น ความเร็วและกระแส โดย MR Configurator2 จะตรวจติดตามข้อมูลการทำงานรวมถึงการใช้พลังงาน ในระบบที่ใช้ CC-Link IE Field Network หรือ SSCNET III/H ข้อมูลจะถูกส่งไปยังคอนโทรลเลอร์เพื่อวิเคราะห์และแสดงผลการใช้พลังงาน

การประหยัดพลังงานที่ทำได้ด้วยมอเตอร์เซอร์โวเชิงเส้น LM-H3 Series

ลดกำลังไฟที่ใช้ขับมอเตอร์

LM-H3 ลดกระแสที่ใช้ขับมอเตอร์ลงได้ 25%* ด้วยการออกแบบวงจรแม่เหล็กใหม่ที่ปรับรูปทรงแม่เหล็กให้เหมาะที่สุด จึงช่วยประหยัดพลังงานให้เครื่องจักร อีกทั้งขดลวดมอเตอร์ยังเบาลงประมาณ 12%* เมื่อเทียบกับรุ่นก่อนหน้า ซึ่งช่วยประหยัดพลังงานในการขับชิ้นส่วนเคลื่อนที่ด้วย

* สำหรับมอเตอร์เซอร์โวเชิงเส้นพิกัด 720 N

ประหยัดพื้นที่

LM-H3 ลดความกว้างของขดลวดมอเตอร์และแม่เหล็กลง 10% จากรุ่นก่อนหน้า อัตราส่วนแรงขับต่อกระแสที่สูงขึ้นทำให้ใช้ชุดขยายสัญญาณเซอร์โวกำลังต่ำลงได้ จึงช่วยให้เครื่องจักรกะทัดรัดขึ้น (ลดปริมาณวัสดุ)

สิ่งแวดล้อม

ขยายขอบเขตสภาวะแวดล้อมการใช้งาน

ใช้งานได้ที่ระดับความสูงถึง 2000 ม.

รองรับแรงดันแหล่งจ่ายไฟ 240 V AC สำหรับการใช้งานทั่วโลก

สอดคล้องกับระเบียบว่าด้วยการจำกัดการใช้สารอันตรายบางชนิดในเครื่องใช้ไฟฟ้าและอิเล็กทรอนิกส์ (RoHS Directive)

มีชุดขยายสัญญาณเซอร์โวรุ่นเคลือบผิวพิเศษจำหน่ายแล้ว ชุดขยายสัญญาณเซอร์โวรุ่นนี้ทนการกัดกร่อนได้ดีขึ้นในสภาพแวดล้อมที่มีก๊าซกัดกร่อน โดยเป็นไปตาม IEC 60721-3-3:1994 Class 3C2 กรุณาติดต่อสำนักงานในพื้นที่ของท่านเพื่อขอรายละเอียด
