ตรวจสอบโปรแกรม Motion SFC ด้วย GOT ที่หน้างาน

ความท้าทาย

ความท้าทาย

จะตรวจสอบโปรแกรม Motion SFC โดยไม่ใช้ PC ได้อย่างไร

โซลูชัน

สามารถใช้ GOT ตรวจสอบโปรแกรม Motion SFC และค่าอุปกรณ์ของ Motion CPU (MELSEC iQ-R Series, MELSEC-Q Series) ที่เชื่อมต่อกับ GOT ได้ การดูหน้าจอ Program batch monitor หรือรายการ Active step ช่วยให้ตรวจสอบสถานะทั้งหมดได้ในภาพรวม

โซลูชัน

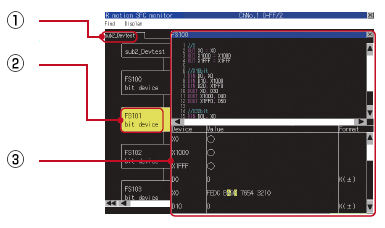

  • ①แท็บโปรแกรม

    แตะแท็บเพื่อแสดงโปรแกรม

  • ②สเต็ป/ทรานซิชัน

    สเต็ปที่ทำงานอยู่จะถูกไฮไลต์ แตะสเต็ปเพื่อแสดงหน้าต่างโปรแกรมรายละเอียด ไดอะแกรม SFC จะเลื่อนอัตโนมัติตามความคืบหน้าของสเต็ปที่ทำงานอยู่

  • ③หน้าต่างโปรแกรมรายละเอียด

    แสดงโปรแกรมและค่าปัจจุบันของสเต็ป/ทรานซิชันการควบคุมการคำนวณ

<รุ่นที่รองรับ>

  • Motion CPU (MELSEC iQ-R Series, MELSEC-Q Series)
  • * Motion CPU (MELSEC iQ-R Series, MELSEC-Q Series) ต้องใช้ OS หลักและไลบรารีเสริมที่รองรับการควบคุม G-code
  • * Motion CPU (MELSEC-Q Series) ต้องเป็น SV13 หรือ SV22
  • * สำหรับรายละเอียดของหมายเลขการผลิตและเวอร์ชัน OS ที่ Motion CPU (MELSEC-Q Series) รองรับ โปรดดูคู่มือผลิตภัณฑ์ที่เกี่ยวข้อง

●: รองรับ - : ไม่รองรับ

หมายเลข ฟังก์ชัน MR-J5-□G(-RJ)
MR-J5W2-□G
MR-J5W3-□G 		MR-J5D1-□G4
MR-J5D2-□G4
MR-J5D3-□G4 		MR-J5-□B(-RJ)
MR-J5W2-□B
MR-J5W3-□B 		MR-J4-□B(-RJ)
MR-J4W2-□B
MR-J4W3-□B 		MR-J4-□A-RJ MR-J4-□GF(-RJ) MR-JET-□G MR-JE-□B MR-JE-□A MR-JE-□C
1 ฟังก์ชัน R motion SFC monitor [ใหม่] - - - ● - - - - - -
2 ฟังก์ชัน Q motion SFC monitor - - - ● - - - - - -
