Factory Automation

Human-Machine Interfaces (HMIs)-GOT GOT2000 Series

การบำรุงรักษา

MR-J5 MR-J4 MR-JET MR-JE

ฟังก์ชันกราฟ Servo amplifier (การบำรุงรักษา)

หน้าจอเฉพาะ ผู้ใช้งานปลายทาง OEM การบำรุงรักษาเชิงป้องกัน การแก้ไขปัญหา
GT27 GT25 GT21 GT SoftGOT2000
(Single-ch) GT SoftGOT2000
(Multi-ch)

วิเคราะห์ข้อมูลรูปคลื่นของ Servo amplifier ด้วย GOT ที่หน้างาน

ความท้าทาย

ความท้าทาย

จะเปรียบเทียบข้อมูลก่อนและหลังเกิดข้อผิดพลาดได้อย่างไร

โซลูชัน

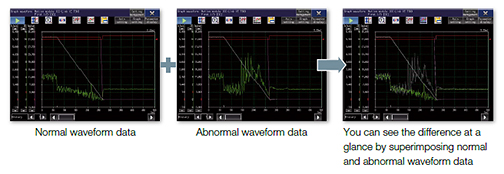

ในฟังก์ชันกราฟ Servo amplifier สามารถกำหนดช่วงเวลาในหน้าต่างการเก็บข้อมูลและการตั้งค่า Trigger ได้ จากนั้นข้อมูลรูปคลื่นที่เกิดขึ้นในช่วงเวลาที่ตั้งไว้และข้อมูลพารามิเตอร์จะถูกบัฟเฟอร์ไว้ใน Servo amplifier แล้วอ่านออกมาแสดงบน GOT ได้ เมื่อบันทึกข้อมูลรูปคลื่นปกติไว้เป็นประวัติ จะนำมาเปรียบเทียบกับข้อมูลที่วัดภายใต้เงื่อนไขเดียวกันโดยซ้อนทับกันได้ จึงมีประโยชน์ต่อการบำรุงรักษาอุปกรณ์

โซลูชัน

●: รองรับ - : ไม่รองรับ

หมายเลข ฟังก์ชัน MR-J5-□G(-RJ)
MR-J5W2-□G
MR-J5W3-□G 		MR-J5D1-□G4
MR-J5D2-□G4
MR-J5D3-□G4 		MR-J5-□B(-RJ)
MR-J5W2-□B
MR-J5W3-□B 		MR-J4-□B(-RJ)
MR-J4W2-□B
MR-J4W3-□B 		MR-J4-□A-RJ MR-J4-□GF(-RJ) MR-JET-□G MR-JE-□B MR-JE-□A MR-JE-□C
1 ฟังก์ชันกราฟ Servo amplifier
(การบำรุงรักษา) 		● ● - ● - - ● ● - -
