ฟังก์ชันทำนายความเสียหายของเครื่องจักร

ผู้ใช้งานปลายทาง การบำรุงรักษาเชิงคาดการณ์ การบำรุงรักษา
GT27 GT25 GT21 GT SoftGOT2000
(Single-ch) GT SoftGOT2000
(Multi-ch)

แจ้งช่วงเวลาบำรุงรักษาชิ้นส่วนขับเคลื่อนของอุปกรณ์ด้วย GOT ที่หน้างาน

ความท้าทาย

ความท้าทาย

จะบำรุงรักษาชิ้นส่วนขับเคลื่อนของอุปกรณ์แบบคาดการณ์ล่วงหน้าได้อย่างไร

โซลูชัน

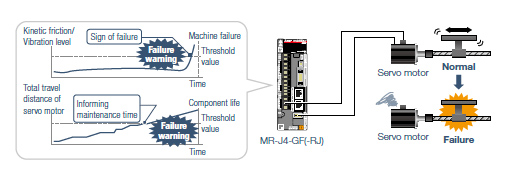

เมื่อตั้งค่าอุปกรณ์ของฟังก์ชันทำนายความเสียหายของเครื่องจักรใน MR Configurator2 ให้เป็นออบเจ็กต์แสดงผลตัวเลขของ GT Works3 จะคาดการณ์การเสื่อมสภาพของชิ้นส่วนขับเคลื่อนใน Servo amplifier ได้จากการตรวจสอบบน GOT

  • * สามารถใช้ฟังก์ชันทำนายความเสียหายกับ Servo amplifier MR-J4-□GF(-RJ) ที่มีเวอร์ชันซอฟต์แวร์ A3 ขึ้นไปได้ ฟังก์ชันนี้ไม่รับประกันว่าจะทำนายความเสียหายได้ทุกกรณี
ความท้าทาย
ความท้าทาย
ความท้าทาย
ความท้าทาย

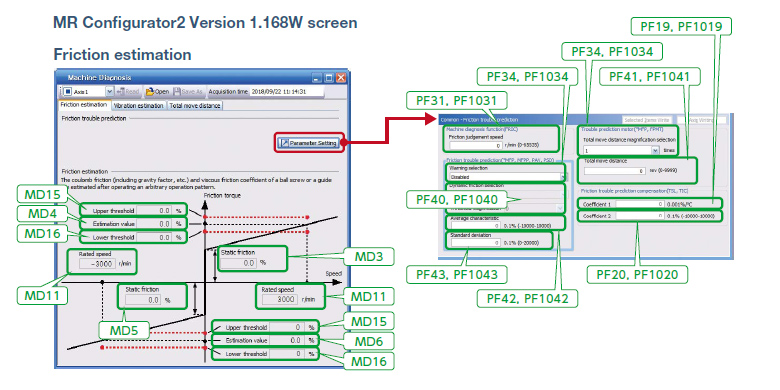

ชื่ออุปกรณ์ รายการ สัญลักษณ์
MD3 ข้อมูลวินิจฉัยเครื่องจักร
แรงบิดจากแรงเสียดทานสถิตขณะหมุนเดินหน้า 		-
MD4 ข้อมูลวินิจฉัยเครื่องจักร
แรงบิดจากแรงเสียดทานไดนามิกขณะหมุนเดินหน้า (ที่ความเร็วพิกัด) 		-
MD5 ข้อมูลวินิจฉัยเครื่องจักร
แรงบิดจากแรงเสียดทานสถิตขณะหมุนย้อนกลับ 		-
MD6 ข้อมูลวินิจฉัยเครื่องจักร
แรงบิดจากแรงเสียดทานไดนามิกขณะหมุนย้อนกลับ (ที่ความเร็วพิกัด) 		-
MD11 ข้อมูลวินิจฉัยเครื่องจักร
ความเร็วพิกัด 		-
MD15 ข้อมูลวินิจฉัยเครื่องจักร
การทำนายความเสียหายจากแรงเสียดทาน - ค่าขีดจำกัดสูงสุด 		-
MD16 ข้อมูลวินิจฉัยเครื่องจักร
การทำนายความเสียหายจากแรงเสียดทาน - ค่าขีดจำกัดต่ำสุด 		-
PF19、PF1019 การทำนายความเสียหายจากแรงเสียดทาน - ค่าสัมประสิทธิ์ชดเชย 1 TSL
PF20、PF1020 การทำนายความเสียหายจากแรงเสียดทาน - ค่าสัมประสิทธิ์ชดเชย 2 TIC
PF31、PF1031 ฟังก์ชันวินิจฉัยเครื่องจักร - ความเร็วตัดสินแรงเสียดทาน FRIC
PF34、PF1034 การเลือกฟังก์ชันวินิจฉัยเครื่องจักร * MFP
PF40、PF1040 พารามิเตอร์ทำนายความเสียหายของเครื่องจักร MFPP
PF41、PF1041 การทำนายความเสียหาย - ระยะเคลื่อนที่ของ Servo motor FPMT
PF42、PF1042 การทำนายความเสียหายจากแรงเสียดทาน - ค่าเฉลี่ยคุณลักษณะ PAV
PF43、PF1043 การทำนายความเสียหายจากแรงเสียดทาน - ส่วนเบี่ยงเบนมาตรฐาน PSD

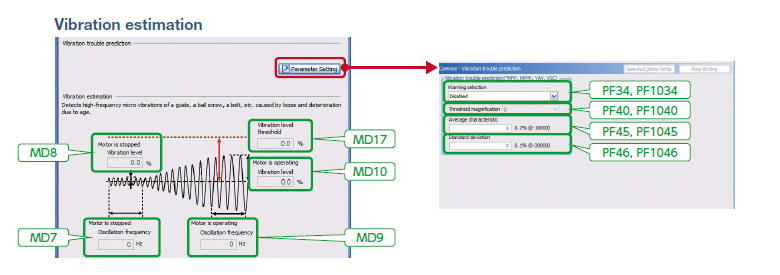

MD7 ข้อมูลวินิจฉัยเครื่องจักร
ความถี่การสั่นขณะหยุด/Servo-lock 		-
MD8 ข้อมูลวินิจฉัยเครื่องจักร
ระดับการสั่นขณะหยุด/Servo-lock 		-
MD9 ข้อมูลวินิจฉัยเครื่องจักร
ความถี่การสั่นขณะทำงาน 		-
MD10 ข้อมูลวินิจฉัยเครื่องจักร
ระดับการสั่นขณะทำงาน 		-
MD17 ข้อมูลวินิจฉัยเครื่องจักร
ค่าขีดจำกัดระดับการสั่น 		-
PF34、PF1034 การเลือกฟังก์ชันวินิจฉัยเครื่องจักร * MFP
PF40、PF1040 พารามิเตอร์ทำนายความเสียหายของเครื่องจักร MFPP
PF45、PF1045 การทำนายความเสียหายจากการสั่น - ค่าเฉลี่ยคุณลักษณะ VAV
PF46、PF1046 การทำนายความเสียหายจากการสั่น - ส่วนเบี่ยงเบนมาตรฐาน VSC

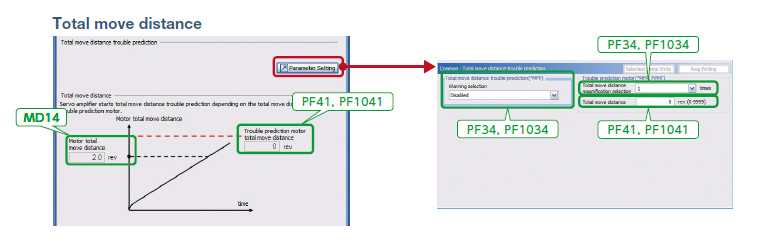

MD14 ข้อมูลวินิจฉัยเครื่องจักร
ระยะเคลื่อนที่ของ Servo motor 		-
PF34、PF1034 การเลือกฟังก์ชันวินิจฉัยเครื่องจักร * MFP
PF41、PF1041 การทำนายความเสียหาย - ระยะเคลื่อนที่ของ Servo motor FPMT
(ฝั่งกราฟ) ตัวตั้งการคูณ PF41 x PF34 -
  • * สำหรับรายละเอียด โปรดดูคู่มือการใช้งาน MR-J4-□GF(-RJ) Servo Amplifier (Motion Mode) ( SH-030218ENG-H).

●: รองรับ - : ไม่รองรับ

หมายเลข ฟังก์ชัน MR-J5-□G(-RJ)
MR-J5W2-□G
MR-J5W3-□G 		MR-J5D1-□G4
MR-J5D2-□G4
MR-J5D3-□G4 		MR-J5-□B(-RJ)
MR-J5W2-□B
MR-J5W3-□B 		MR-J4-□B(-RJ)
MR-J4W2-□B
MR-J4W3-□B 		MR-J4-□A-RJ MR-J4-□GF(-RJ) MR-JET-□G MR-JE-□B MR-JE-□A MR-JE-□C
1 ฟังก์ชันทำนายความเสียหายของเครื่องจักร - - - - - ● - - - -
