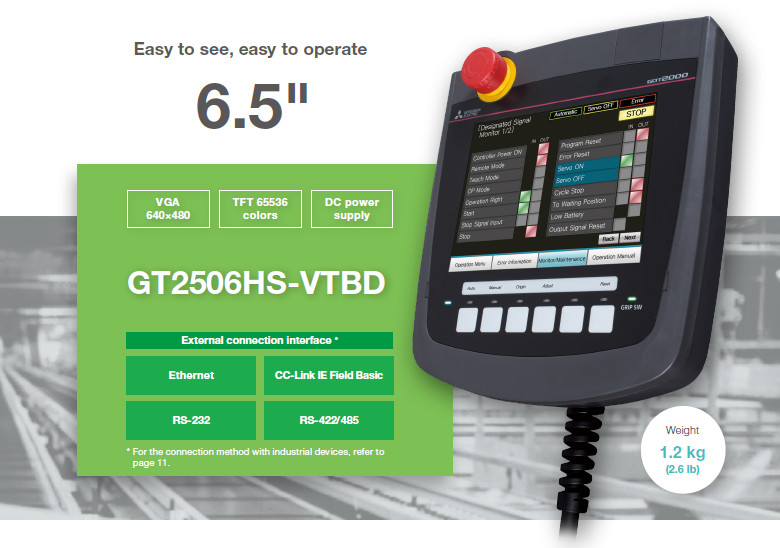

Human Machine Interfaces MELHMI-GOT GOT2000 Series

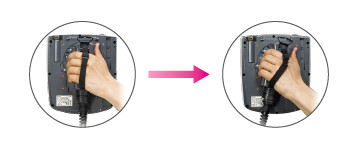

มุ่งเน้นการใช้งานด้วยมือเดียวอย่างสะดวก การออกแบบตามหลักการยศาสตร์ GT2506HS

ด้วยการออกแบบตามหลักวิศวกรรมศาสตร์มนุษย์ GT2506 Handy GOT สามารถถือได้ในมุมข้อมือที่เป็นธรรมชาติ ทำให้มองเห็นหน้าจอจากด้านหน้าได้อย่างง่ายดาย นอกจากนี้ยังมีด้ามจับทรงกลมที่จับถนัดมือ

* ออกแบบมาเพื่อถือด้วยมือซ้าย (ควบคุมด้วยมือขวา)

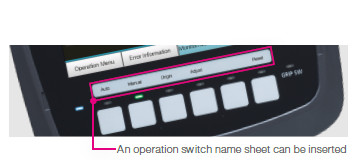

สำหรับการสั่งการหรือหยุดเครื่องจักร สวิตช์ควบคุมแบบ LED GT2506HS

ติดตั้ง LED (สีเขียว) บนสวิตช์กดเพื่อยืนยันการทำงาน ทำให้ทราบสถานะการทำงานได้ทันทีจากหลอด LED นอกจากนี้ยังสามารถเปลี่ยนชื่อปุ่มได้อย่างอิสระโดยใช้แผ่นชื่อ

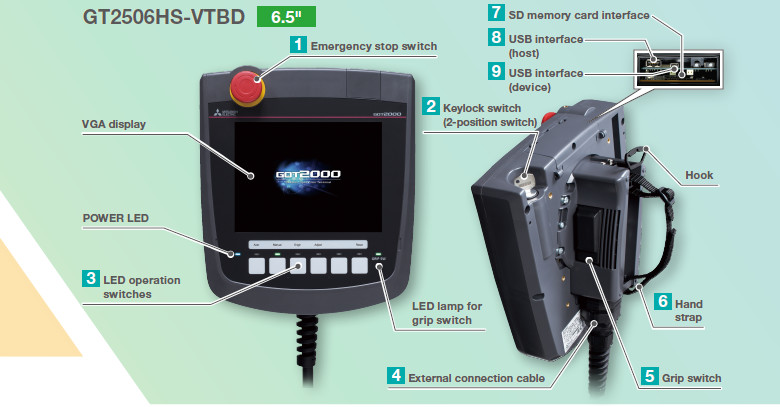

เพิ่มความปลอดภัยของอุปกรณ์

1 สวิตช์หยุดฉุกเฉิน

สวิตช์หยุดฉุกเฉินใช้สำหรับหยุดการทำงานของอุปกรณ์ในกรณีฉุกเฉิน
ใช้ "คอนแทคแบบปกติปิด" เพื่อความปลอดภัย นอกจากนี้ยังมีฝาครอบป้องกันสวิตช์หยุดฉุกเฉิน (อ็อพชัน) เพื่อป้องกันการกดโดยไม่ตั้งใจ

รับประกันความปลอดภัยในการเข้าถึง

2 สวิตช์กุญแจล็อก (สวิตช์แบบ 2 ตำแหน่ง)

สามารถจำกัดผู้ปฏิบัติงานตามลักษณะงาน เช่น การสลับโหมดแมนนวล/ออโต้ หรือการเลือกโหมดต่าง ๆ เมื่อดึงกุญแจออกแล้ว ผู้อื่นจะไม่สามารถควบคุมได้
สวิตช์ใช้งานร่วมกับการเดินสายไปยังอินพุตของโปรแกรมมาเบิลคอนโทรลเลอร์

ไม่จำเป็นต้องใช้สวิตช์จริงบนแผงควบคุม

3 สวิตช์ควบคุม/สวิตช์ควบคุมแบบ LED

ใช้สวิตช์เหล่านี้ในการสั่งการและหยุดเครื่องจักร
ไม่จำเป็นต้องมีสวิตช์จริงบนแผงควบคุมอีกต่อไป
สวิตช์เหล่านี้สามารถเดินสายไปยังอินพุตของโปรแกรมมาเบิลคอนโทรลเลอร์และอุปกรณ์อื่น ๆ ได้

เชื่อมต่อ/ถอดออกได้ง่ายด้วยการกดเพียงครั้งเดียว

4 สายเชื่อมต่อภายนอก

GT25 Handy GOT และสายเชื่อมต่อภายนอกสามารถเชื่อมต่อ/ถอดออกได้อย่างง่ายดายด้วยการกดเพียงครั้งเดียว ไม่ต้องใช้เครื่องมือใด ๆ

ความปลอดภัยในกรณีเกิดอุบัติเหตุ

5 สวิตช์จับ (Grip switch)

ใช้ Deadman switch แบบสามตำแหน่ง (OFF-ON-OFF) เป็นอินเตอร์ล็อกเพื่อป้องกันการใช้งานผิดพลาดและห้ามการทำงานของเครื่องจักร สวิตช์สามารถควบคุมอุปกรณ์ภายนอกโดยตรงเพื่อส่งคำสั่งหยุดฉุกเฉินไปยังเครื่องจักร สวิตช์สามารถเดินสายไปยังอินพุตของโปรแกรมมาเบิลคอนโทรลเลอร์และอุปกรณ์อื่น ๆ ได้

รองรับการใช้งานด้วยมือเดียว

6 สายรัดมือ

การถือ GT25 Handy GOT โดยสอดมือใต้สายรัดด้านหลังจะป้องกันไม่ให้อุปกรณ์หลุดตก สายรัดนี้ช่วยให้ทำงานได้อย่างปลอดภัยในระยะยาว

เหมาะสำหรับการจัดเก็บข้อมูลขนาดใหญ่

7 อินเทอร์เฟซการ์ด SD memory

นอกจากหน่วยความจำในตัวแล้ว ยังสามารถจัดเก็บข้อมูลจำนวนมาก เช่น ข้อมูลการแสดงเอกสาร, logging data, ข้อมูลสัญญาณเตือน และข้อมูลสำรอง/กู้คืน โดยการใส่การ์ด SD memory (อ็อพชัน)

เหมาะสำหรับการเก็บข้อมูลและการตั้งค่า GOT หลายเครื่อง

8 อินเทอร์เฟซ USB: host (USB-A)

การเชื่อมต่อ USB memory โดยตรงกับ GT25 Handy GOT ช่วยให้สามารถอัปเดต OS และข้อมูลโปรเจกต์ของ GOT ได้ เหมาะสำหรับการอ่านข้อมูลที่ GOT บันทึกไว้และวิเคราะห์บนคอมพิวเตอร์ส่วนบุคคล

เป็นอินเทอร์เฟซสำหรับอุปกรณ์ต่าง ๆ

9 อินเทอร์เฟซ USB: device (USB Mini-B)

โดยไม่ต้องเปิดตู้ไฟฟ้าและเพียงแค่เชื่อมต่อคอมพิวเตอร์ส่วนบุคคลกับ GT25 Handy GOT คุณสามารถใช้ GOT เป็น Transparent Gateway เพื่อเปิดใช้งานการโปรแกรม การเริ่มต้น และการปรับแต่งอุปกรณ์อุตสาหกรรม ^*

* GT25 Handy GOT สามารถเชื่อมต่อกับโปรแกรมมาเบิลคอนโทรลเลอร์ เซอร์โว อินเวอร์เตอร์ และหุ่นยนต์ที่ผลิตโดย Mitsubishi Electric
