Controllers MELSEC-L Series
คุณสมบัติผลิตภัณฑ์ -Flexible I/O/High-Speed Counter-
- คุณสมบัติ
- ข้อมูลจำเพาะ
- มาตรฐาน
- ยุติการผลิต
การตอบสนอง I/O ที่รวดเร็วและเสถียร

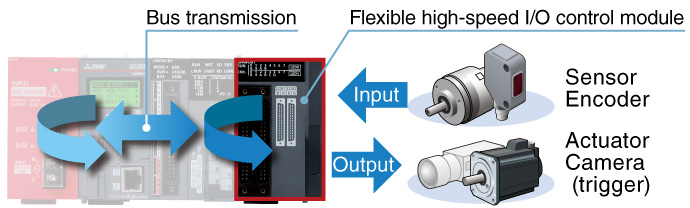

การตอบสนองความเร็วสูงทำได้ด้วยสมรรถนะของฮาร์ดแวร์ที่ทำงานแบบ asynchronous กับ CPU และ control bus
- LD40PD01 มาพร้อมอินเทอร์เฟซ external I/O และ FPGA *1 คุณสมบัตินี้ช่วยให้ LD40PD01 ดำเนินการควบคุมความเร็วสูงได้โดยไม่ถูกจำกัดด้วย scan time ของ CPU และสมรรถนะของ control bus นอกจากนี้ยังมี configuration tool เฉพาะให้ตรวจสอบการทำงานของผลิตภัณฑ์ก่อน ช่วยลดเวลา startup ได้ยิ่งขึ้น
- การตอบสนอง I/O มีเสถียรภาพเนื่องจากความเร็วในการประมวลผลผันแปรในระดับ nanosecond เท่านั้น
- *1.ย่อมาจาก Field Programmable Gate Array FPGA คือ LSI ที่สามารถตั้งโปรแกรมได้หลังการผลิต

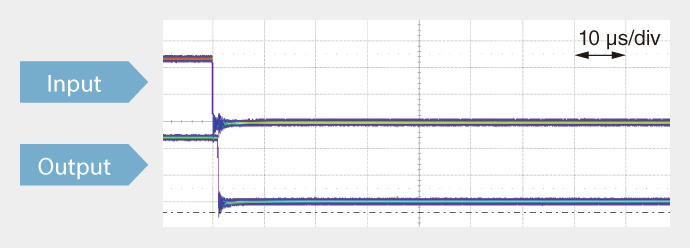

■โมดูล Flexible high-speed I/O control

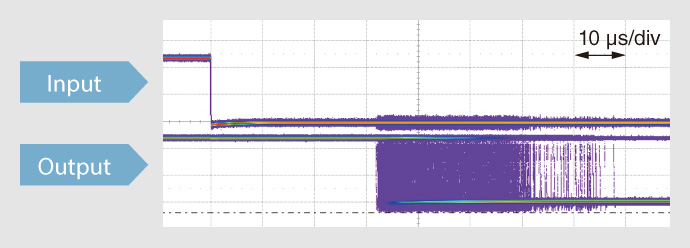

■Programmable controller รุ่นเดิม (LCPU built-in I/O + interrupt)

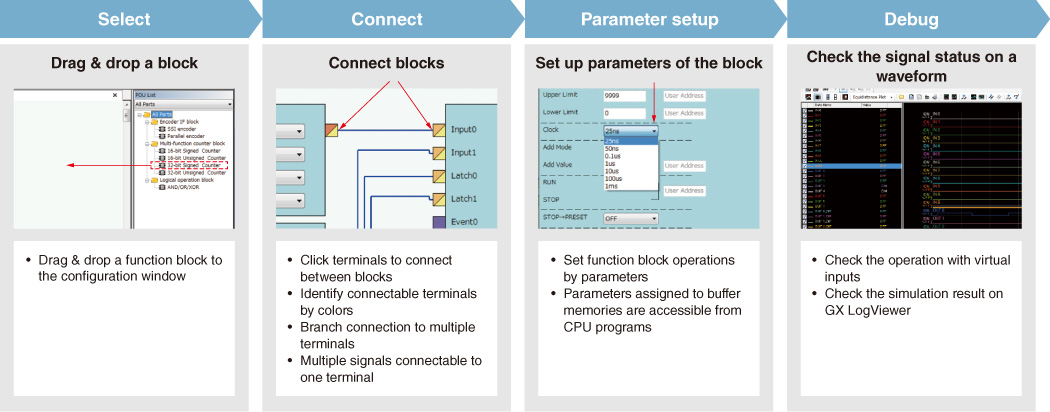

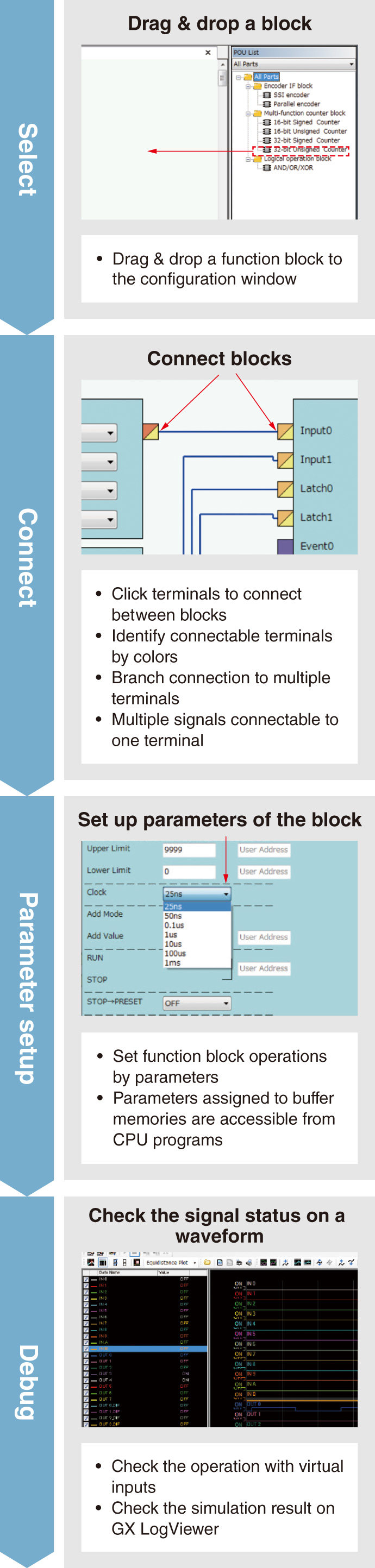

ตั้งค่า FPGA ได้ง่ายด้วย configuration tool เฉพาะ <sup>*2 </sup>
ขั้นตอนการออกแบบที่เกี่ยวข้องกับ FPGA (การเขียนโปรแกรม HDL, logic synthesis, timing analysis) ไม่จำเป็นอีกต่อไป ลดเวลาในการพัฒนาได้อย่างมาก Configuration tool ยังมีประโยชน์ในการตรวจสอบการทำงานของผลิตภัณฑ์ล่วงหน้า ช่วยลดเวลา startup ได้ยิ่งขึ้น
- *2.สำหรับข้อมูลเพิ่มเติมเกี่ยวกับ “Flexible High-Speed I/O Control Module Configuration Tool” โปรดติดต่อตัวแทนขาย Mitsubishi ในพื้นที่ของท่าน
รองรับการใช้งานที่หลากหลาย
โมดูล Flexible high-speed I/O control รองรับการควบคุมที่หลากหลาย รวมถึงการวัดความเร็ว การปรับ pulse output การตั้งค่าสัดส่วน/กระจาย output การควบคุม PWM และการควบคุม cam switch

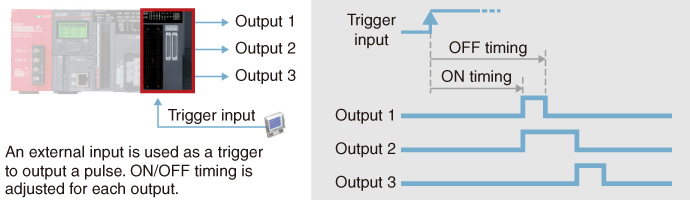

การปรับ Pulse
- ปรับ timing ON/OFF ได้อย่างละเอียดถึง 25 ns โดยใช้ trigger input
- ความผันแปรของการทำงาน ON/OFF ถูกลดให้น้อยที่สุดในระดับ nanosecond ช่วยให้ควบคุมได้อย่างแม่นยำสูง

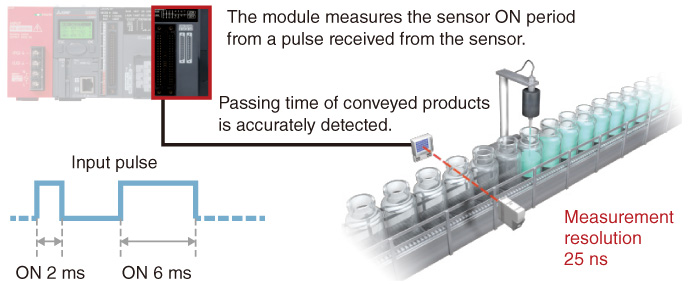

การวัดความเร็ว
- นอกจากความกว้าง ON และ OFF แล้ว ยังสามารถวัดในเงื่อนไขต่างๆ ได้ เช่น ความต่างของ timing ON ระหว่างเซ็นเซอร์
- ค่าเพิ่มขั้นต่ำในการวัดที่ 25 ns ทำให้การวัดมีความแม่นยำสูง

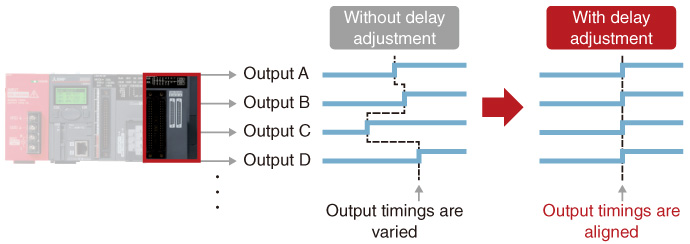

Delay output
- ปรับ delay timing ของเอาต์พุตสำหรับแต่ละ point เพื่อลดความผันแปรของเอาต์พุต
