Controllers MELSEC-L Series
คุณสมบัติผลิตภัณฑ์ -Simple Motion/Positioning-
รองรับการใช้งานได้หลากหลาย <sup>LD77MS□ </sup>
การควบคุมหลากหลายประเภท ได้แก่ การควบคุม Positioning, การควบคุมความเร็ว-แรงบิด, การควบคุมแบบ Synchronous และการควบคุมแบบ Cam อิเล็กทรอนิกส์ สามารถนำไปใช้งานได้ง่ายด้วยการตั้งค่า parameter อย่างง่ายและ sequence program
การควบคุม Positioning
- รองรับการใช้งานได้มากมายด้วยรูปแบบการควบคุมที่หลากหลาย ได้แก่ การควบคุม linear interpolation (สูงสุด 4 axes), การควบคุม circular interpolation 2 axes, การควบคุม fixed feed และการควบคุมวงโคจรต่อเนื่อง
- ใช้ sequence program ตั้งค่าตำแหน่ง Positioning, ความเร็ว ฯลฯ เพื่อให้การทำงานอัตโนมัติง่ายขึ้น
- นำฟังก์ชันเสริมที่มีประสิทธิภาพมาใช้งานได้อย่างรวดเร็ว เช่น step operation, การเปลี่ยนตำแหน่งเป้าหมาย, M code และฟังก์ชัน Skip

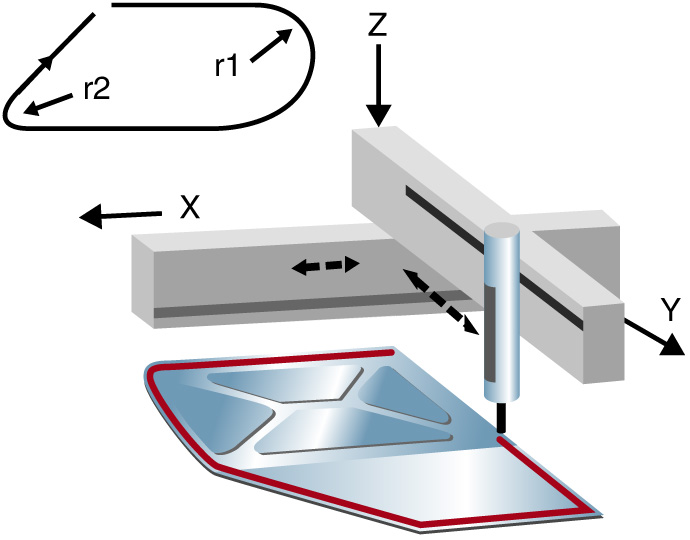

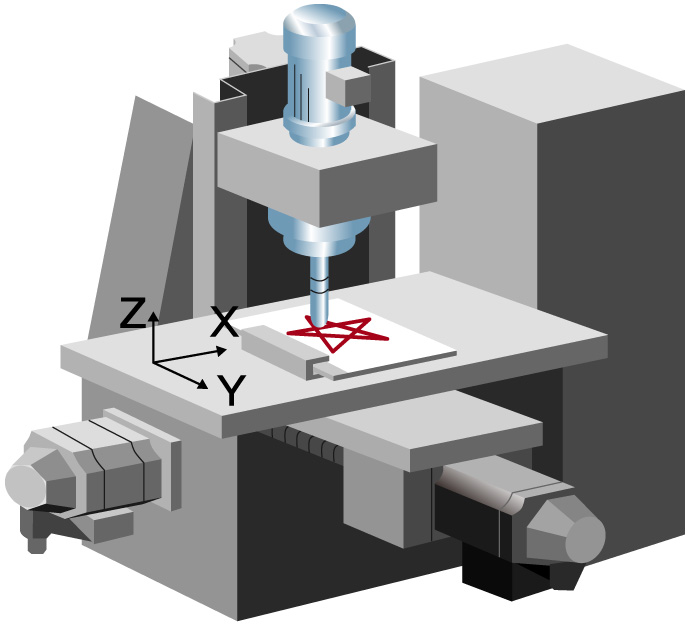

| XY table | การทา Sealant |
|---|---|
|
|
การควบคุมความเร็ว-แรงบิด

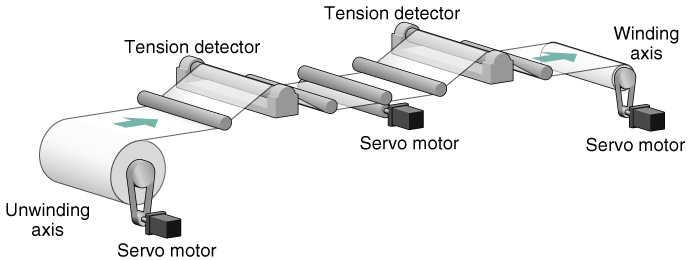

- รองรับการใช้งานควบคุมแรงตึง เช่น การม้วนเข้าและม้วนออก
- สลับจากการควบคุม Positioning เป็นการควบคุมความเร็ว-แรงบิด และกลับเป็นการควบคุม Positioning
เนื่องจากมีการติดตามตำแหน่งปัจจุบันแม้ในโหมดการควบคุมความเร็ว-แรงบิด จึงสามารถรักษาตำแหน่งสัมบูรณ์ปัจจุบันเมื่อกลับมาควบคุม Positioning
การควบคุมแบบ Synchronous และ Cam อิเล็กทรอนิกส์
- Cam อิเล็กทรอนิกส์สามารถใช้งานได้ทั้งแบบเดี่ยวหรือร่วมกับการควบคุมแบบ Synchronous

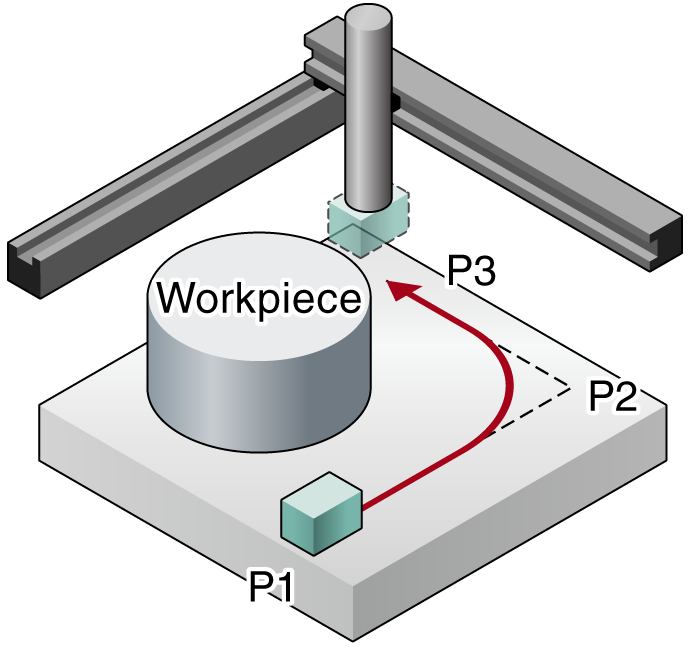

ตัวอย่างการใช้งาน Cam อิเล็กทรอนิกส์:

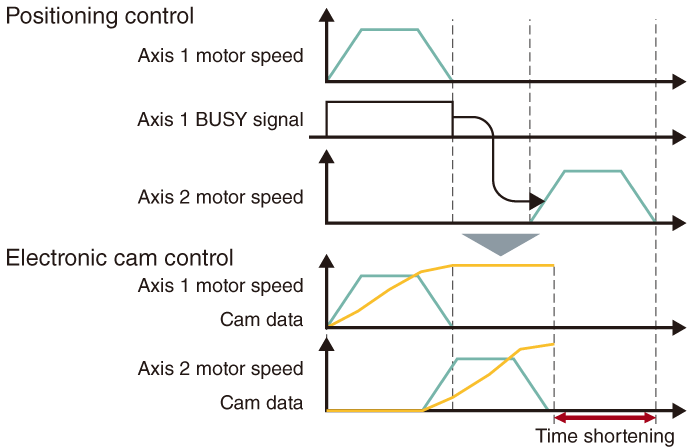

เมื่อสร้างเส้นทางการเคลื่อนที่รอบชิ้นงานด้วยการควบคุม Positioning axis 2 ต้องรอให้ axis 1 เคลื่อนที่จาก P1 ถึง P2 เสร็จก่อน จึงจะเริ่มเคลื่อนจาก P2 ถึง P3 ด้วย Cam อิเล็กทรอนิกส์ axis 2 ไม่ต้องรอให้ axis 1 เสร็จ ทำให้ลด in position time ได้
ฟังก์ชันครบครันในการออกแบบขนาดกะทัดรัด <sup>LD77MS□ </sup>

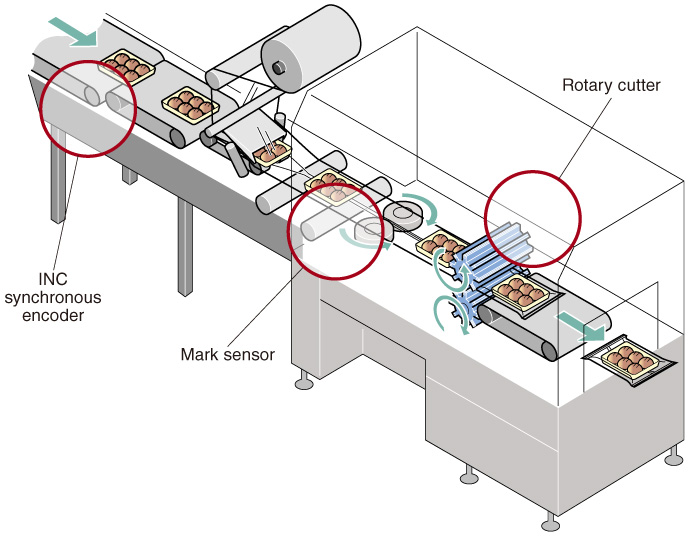

ใช้ synchronous encoder ร่วมกับการควบคุมแบบ Synchronous
- สัญญาณ pulse อินพุตจาก synchronous encoder สามารถใช้เพื่อดำเนินการควบคุมแบบ Synchronous และ Cam อิเล็กทรอนิกส์
- Incremental synchronous encoder ใช้งานได้โดยผ่าน interface ในตัวของ LD77MS ไม่จำเป็นต้องใช้ option unit เพิ่มเติม
- เพื่อเพิ่มความแม่นยำในการซิงโครไนซ์ สามารถใช้ฟังก์ชัน phase compensation ที่ออกแบบมาเพื่อชดเชย delay ของ synchronous encoder
ฟังก์ชันตรวจจับ Mark มาตรฐาน
- Interface สัญญาณตรวจจับ Mark ในตัวช่วยให้ใช้งานในระบบบรรจุภัณฑ์ได้ โดยไม่ต้องใช้ option module เพิ่มเติม

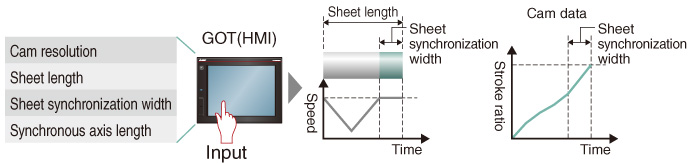

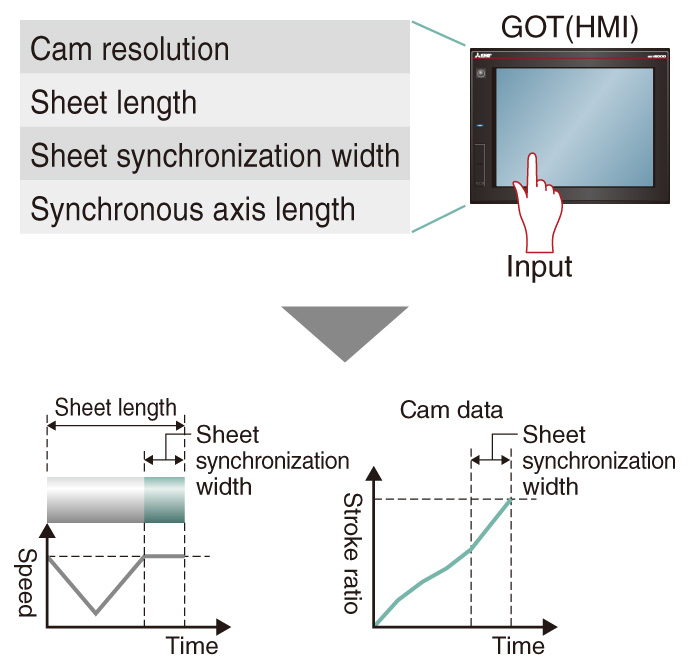

สร้างข้อมูล Cam สำหรับ Rotary Cutter โดยอัตโนมัติ
- ข้อมูล Cam ที่ซับซ้อนสำหรับ rotary cutter สามารถสร้างได้โดยอัตโนมัติเพียงแค่ระบุ parameter บางตัว เช่น ความยาวแผ่นงานและ synchronization width
การควบคุมแบบ Synchronous ที่สมบูรณ์แบบทำได้ง่าย <sup>LD77MS□ </sup>
แทนที่เฟืองกล, arbor, เฟืองเปลี่ยนความเร็ว, cam ฯลฯ และสร้างการทำงานแบบ Synchronous ด้วย software
- ไม่จำเป็นต้องใช้โปรแกรมซับซ้อนสำหรับการควบคุมแบบ Synchronous เนื่องจากสามารถนำไปใช้งานได้ง่ายด้วยการตั้งค่า parameter
- เริ่มและหยุดการควบคุมแบบ Synchronous สำหรับแต่ละ axis
ใช้ axis การควบคุมแบบ Synchronous ร่วมกับ axis การควบคุม Positioning - ส่งค่าการเดินทางของ main shaft ไปยัง output axis ผ่าน clutch

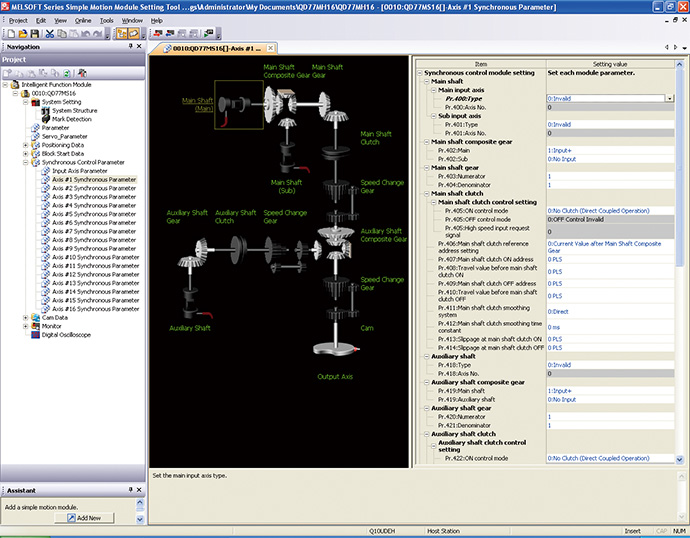

การตั้งค่า parameter Synchronous Control
การควบคุม Cam ทำได้ง่าย <sup>LD77MS□ </sup>
สร้าง pattern ข้อมูล Cam ได้ง่าย
- สร้าง Cam profile ได้อย่างอิสระ ไม่จำกัดด้วยแนวคิดที่มีอยู่ของ Cam อิเล็กทรอนิกส์
- ปรับ acceleration, ความเร็ว, stroke และ jerk พร้อมดูผลกระทบต่อ profile ได้ในทันที
- ตรวจสอบข้อมูล Cam ที่สร้างได้ง่ายโดยดูเป็น thumbnail
- นำเข้าและส่งออกข้อมูล Cam ในรูปแบบ CSV

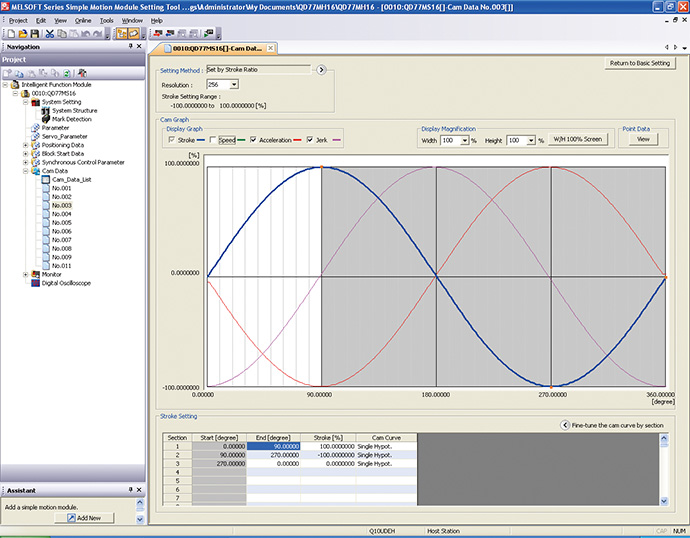

ข้อมูล Cam

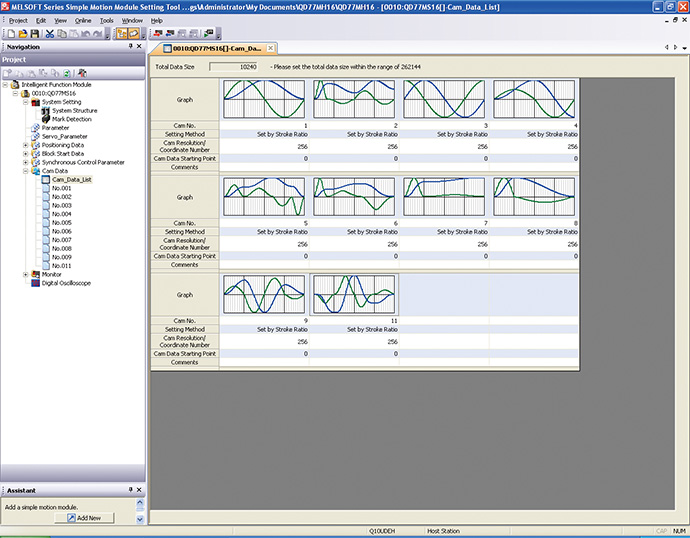

รายการข้อมูล Cam
การ debug และ commissioning ที่ง่ายขึ้น <sup>LD77MS□ </sup>

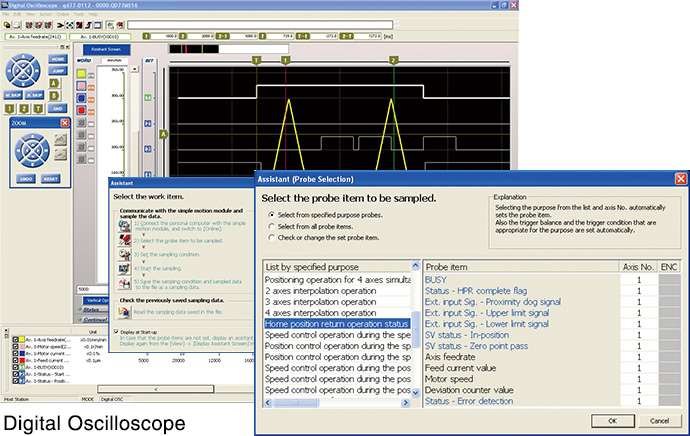

ฟังก์ชัน Digital Oscilloscope
- การรวบรวมข้อมูลจาก Simple Motion module ซิงโครไนซ์กับรอบการทำงานและการแสดงรูปคลื่นเพื่อให้การเริ่มต้นระบบมีประสิทธิภาพ
- ฟังก์ชัน assistant อธิบายแต่ละขั้นตอน
- ใช้การตั้งค่า probe ตามวัตถุประสงค์เพื่อตั้งค่าข้อมูลที่ต้องการดูบ่อยได้ง่าย
- Sample ข้อมูล word 16CH และ bit 16CH และแสดงผล word 8CH และ bit 8CH แบบ real time

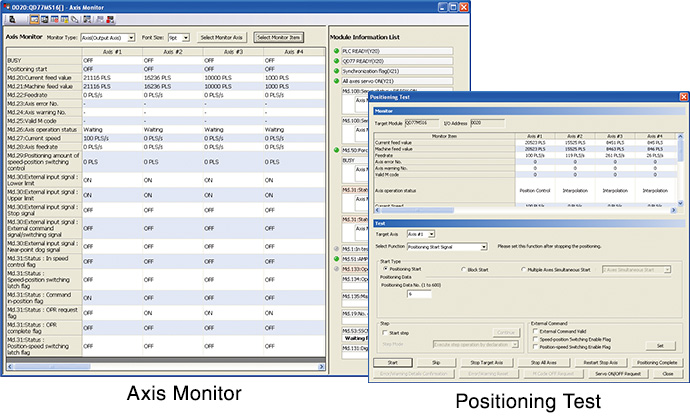

ฟังก์ชันตรวจสอบและทดสอบ
- ทำการติดตั้งระบบให้เสร็จสิ้นและตรวจสอบการทำงานได้ง่ายด้วยฟังก์ชัน monitor และ test ที่มีประสิทธิภาพ
- เลือกรายการที่จะแสดงบน monitor จากตัวเลือก monitoring ข้อมูลที่หลากหลาย
- ฟังก์ชัน test ช่วยตรวจสอบการทำงานพื้นฐานได้โดยไม่ต้องใช้ sequence program
