Controllers MELSEC-L Series
คุณสมบัติผลิตภัณฑ์ -Network-
CC-Link IE Field Network
ตั้งค่าได้ง่ายดาย LJ71GF11-T2

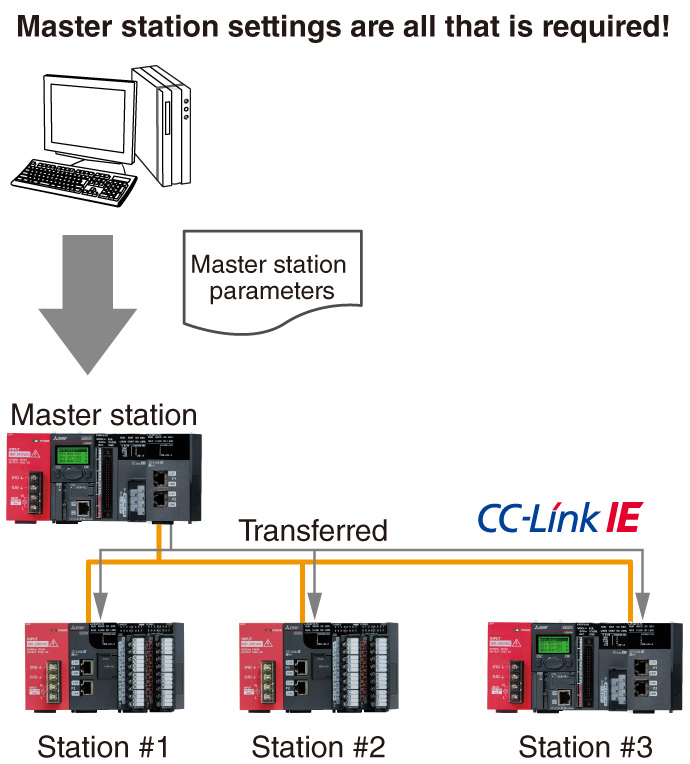

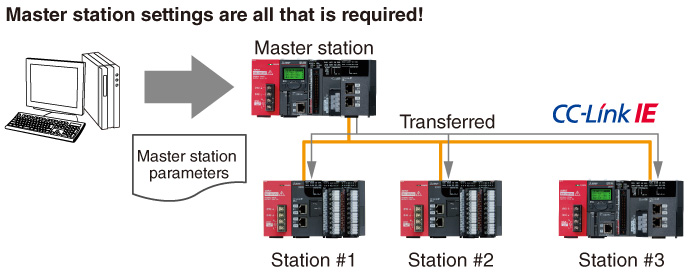

ตั้งค่า parameter ของเครือข่ายผ่านซอฟต์แวร์ engineering GX Works2 โดยต้องตั้งค่าเฉพาะ master station เท่านั้น ซึ่งช่วยให้การตั้งค่าเครือข่ายง่ายขึ้นอย่างมาก และการอัปเดต system configuration ทำได้อย่างสะดวก
Topology เครือข่ายที่ยืดหยุ่น LJ71GF11-T2

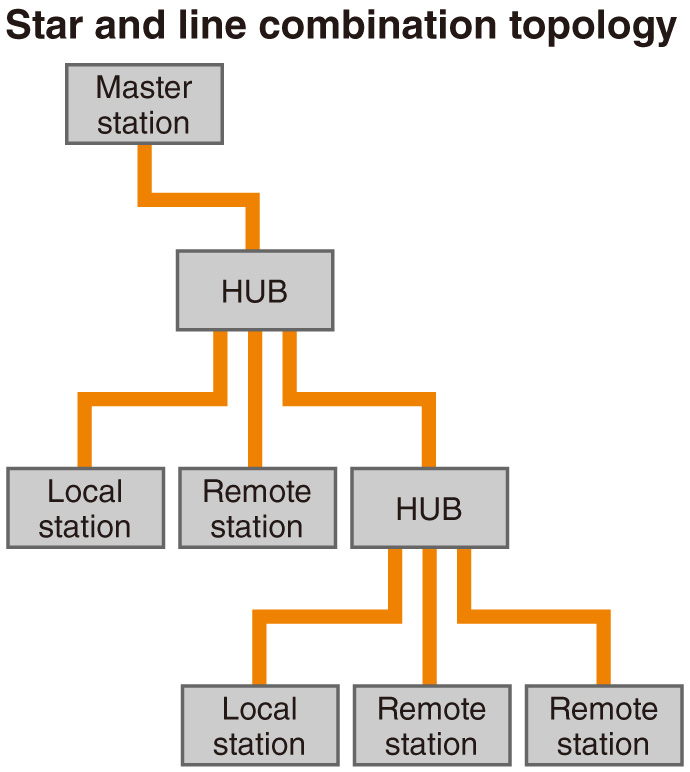

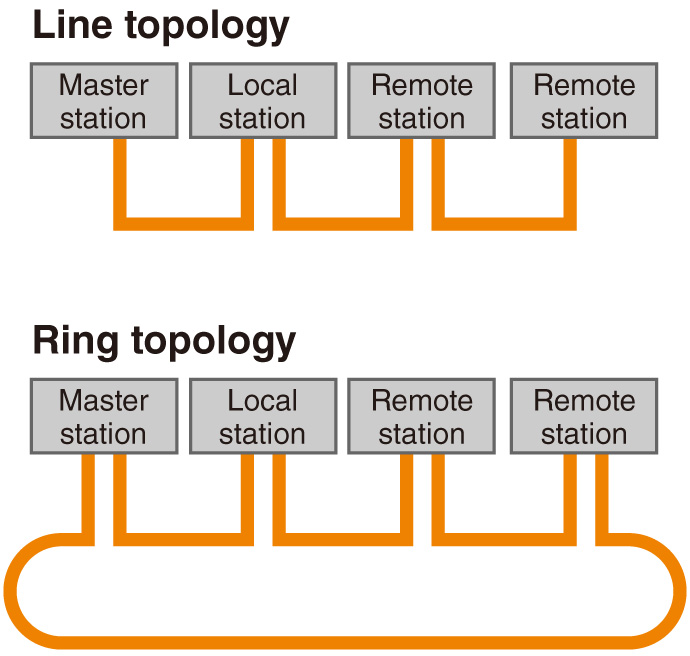

รองรับ topology เครือข่ายหลายรูปแบบ ทั้งแบบ star, line, ผสม star และ line รวมถึงแบบ ring เมื่อใช้ hub*1 สามารถเพิ่มอุปกรณ์ใหม่และเปลี่ยน layout เครื่องจักรได้อย่างง่ายดาย
- *1.ไม่สามารถใช้ hub ในการกำหนดค่าแบบ ring ได้
■ตัวอย่าง topology เครือข่าย
Remote station CC-Link IE Field Network LJ72GF15-T2

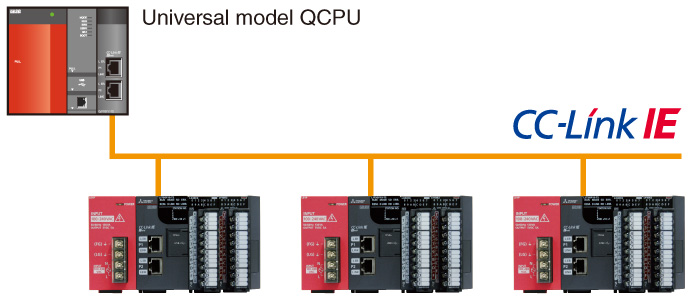

สามารถเชื่อมต่อโมดูล I/O และ intelligent function ของ L Series เข้ากับ head module ได้โดยไม่ต้องใช้ CPU เฉพาะ การใช้ intelligent device station มีข้อดีหลายประการ ได้แก่ ต้นทุน CPU และการเดินสายที่ลดลง ความยืดหยุ่นสูงในการเลือกโมดูล I/O และ intelligent function รวมถึงขนาด unit ที่กะทัดรัด
โมดูลที่รองรับกับ CC-Link IE Field Network head module
| รายการ | |
|---|---|
| โมดูล I/O | อินพุต, เอาต์พุต, I/O รวม |
| โมดูล Multiple input | Multiple input (แรงดัน/กระแส/อุณหภูมิ) |
| โมดูลอะนาล็อก | อะนาล็อกอินพุต, อะนาล็อกเอาต์พุต, อะนาล็อกอินพุต/เอาต์พุต |
| โมดูลอินพุตอุณหภูมิ | RTD input |
| โมดูลควบคุมอุณหภูมิ | |
| Simple motion module | |
| Positioning module | |
| โมดูล High-Speed Counter | |
| โมดูลเครือข่าย | CC-Link, AnyWireASLINK, serial communication |
ฟังก์ชัน RAS (Reliability, Availability, Serviceability) LJ72GF15-T2

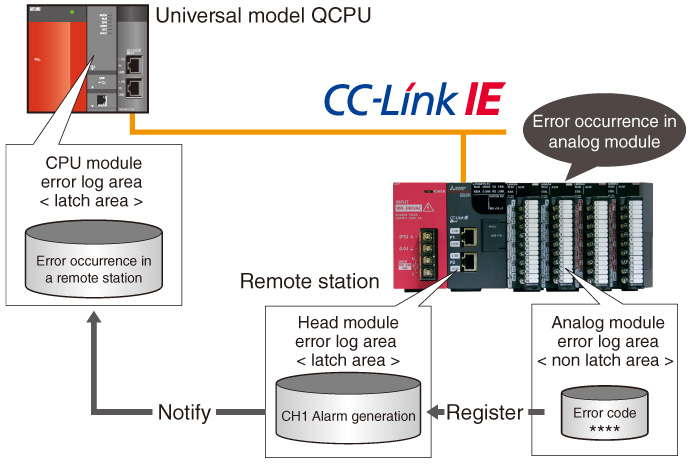

หนึ่งในฟังก์ชัน RAS คือการบันทึกประวัติข้อผิดพลาดของ remote station ทั้งหมดไว้ใน latched memory ของ master station เพื่อเก็บรักษาข้อมูลข้อผิดพลาดไว้ในที่เดียวแม้เกิดไฟดับ และช่วยให้การ troubleshooting ทำได้ง่าย ฟังก์ชัน RAS อื่น ๆ ได้แก่ network event logging, unit error logging รวมถึงความสามารถในการทดสอบและตรวจสอบ
CC-Link

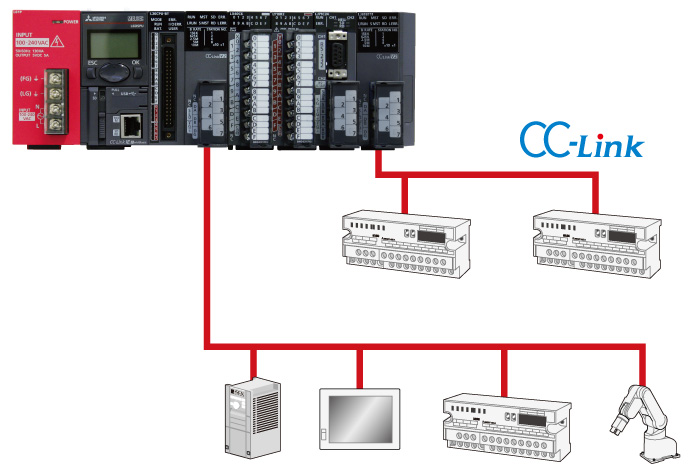

เชื่อมต่ออุปกรณ์หลากหลายประเภทผ่าน CC-Link
ด้วยอุปกรณ์ open network CC-Link ให้เลือกมากมาย การสร้าง control system จึงทำได้ง่าย
รองรับแม้แต่แอปพลิเคชันที่ต้องรับส่งข้อมูลปริมาณมาก เนื่องจากรองรับ CC-Link Ver.2.0
Local station ไม่จำเป็นต้องตั้งค่าความเร็วการส่งข้อมูล
ฟังก์ชัน Auto-tracking ความเร็วการส่งข้อมูล

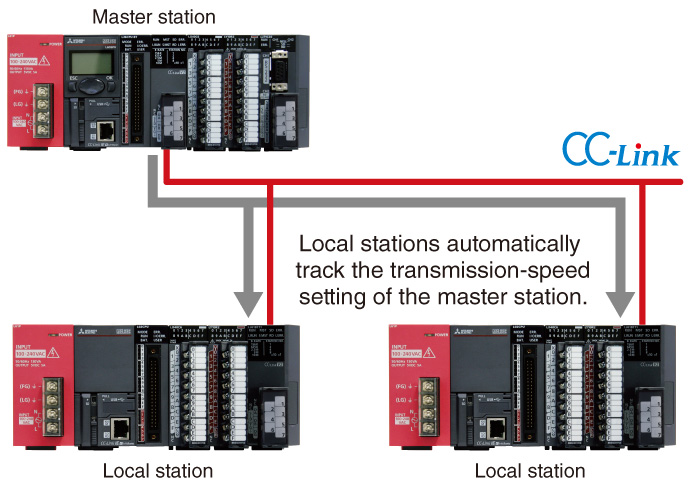

เมื่อใช้งานเป็น local station ไม่จำเป็นต้องตั้งค่าความเร็วการส่งข้อมูล เนื่องจากระบบตรวจจับค่าจาก master station โดยอัตโนมัติ
ความเร็วการส่งข้อมูลปัจจุบันจะแสดงผ่าน LED บนด้านหน้าของโมดูล
AnyWireASLINK
เชื่อมต่อ sensor I/O กับ Programmable Controller
โมดูล AnyWireASLINK master เชื่อมต่ออินพุตและเอาต์พุตของ sensor เข้ากับ Programmable Controller
โมดูลรองรับการจัด layout sensor ขนาดเล็กแบบยืดหยุ่นด้วย 512 จุด I/O
สามารถจ่ายไฟให้ sensor ผ่านสายส่ง AnyWireASLINK (2 สาย) เพื่อการสื่อสาร ช่วยให้เพิ่ม sensor ได้อย่างง่ายดาย
ด้วย MELSEC-L Series สามารถตรวจจับ sensor ที่ผิดปกติและจัดการการตั้งค่า remote unit ทั้งหมดได้พร้อมกันผ่าน GX Works2 ช่วยลดเวลา engineering ลงอีก
■ การกำหนดค่าพื้นฐาน

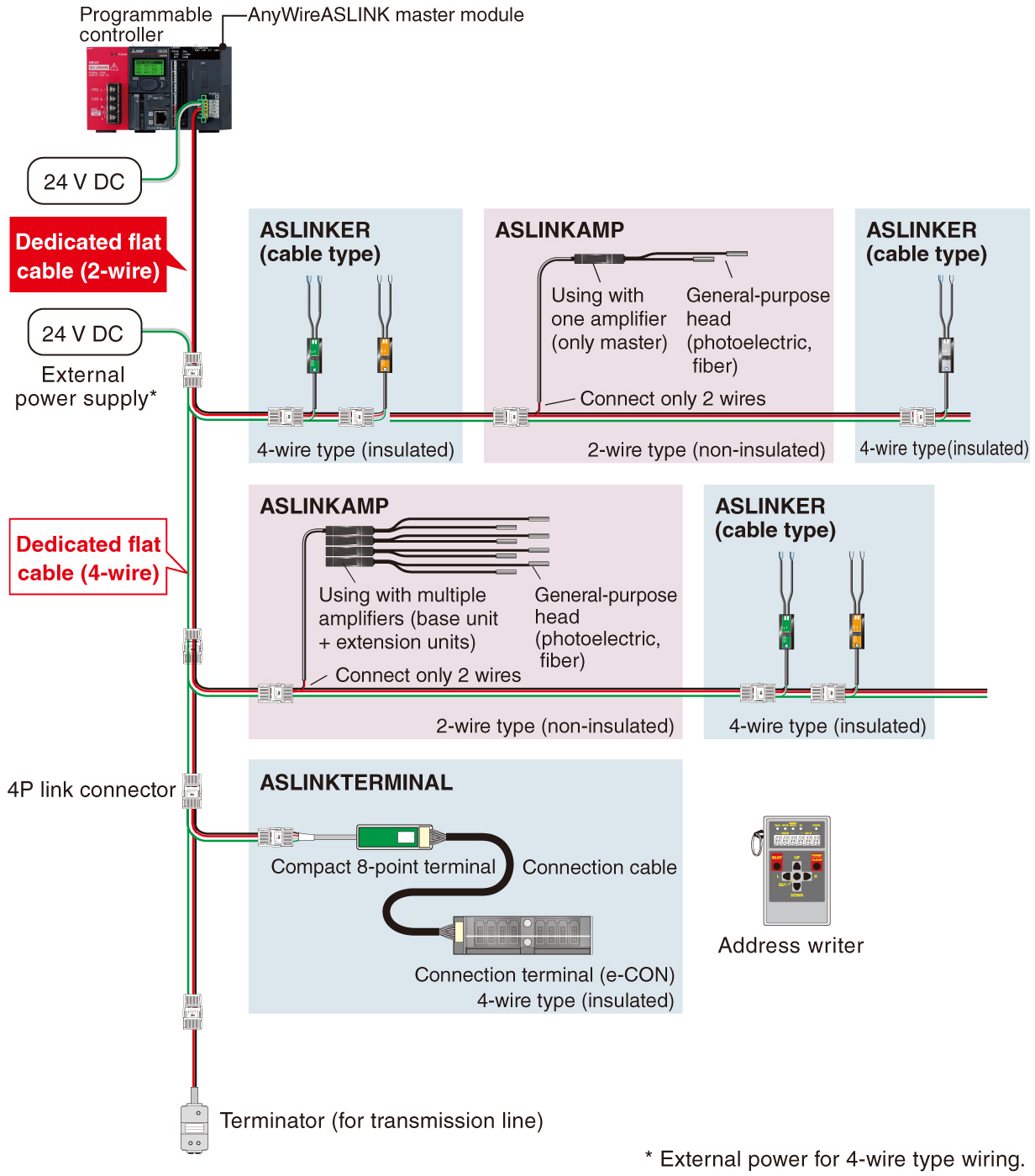

สามารถเลือกใช้ remote unit แบบ 2 สาย หรือ 4 สาย ตามกระแสโหลดของ AnyWireASLINK
นอกจาก 2 สายแล้ว ยังสามารถใช้แบบ 4 สายได้โดยจ่ายไฟจากแหล่งภายในเครื่อง

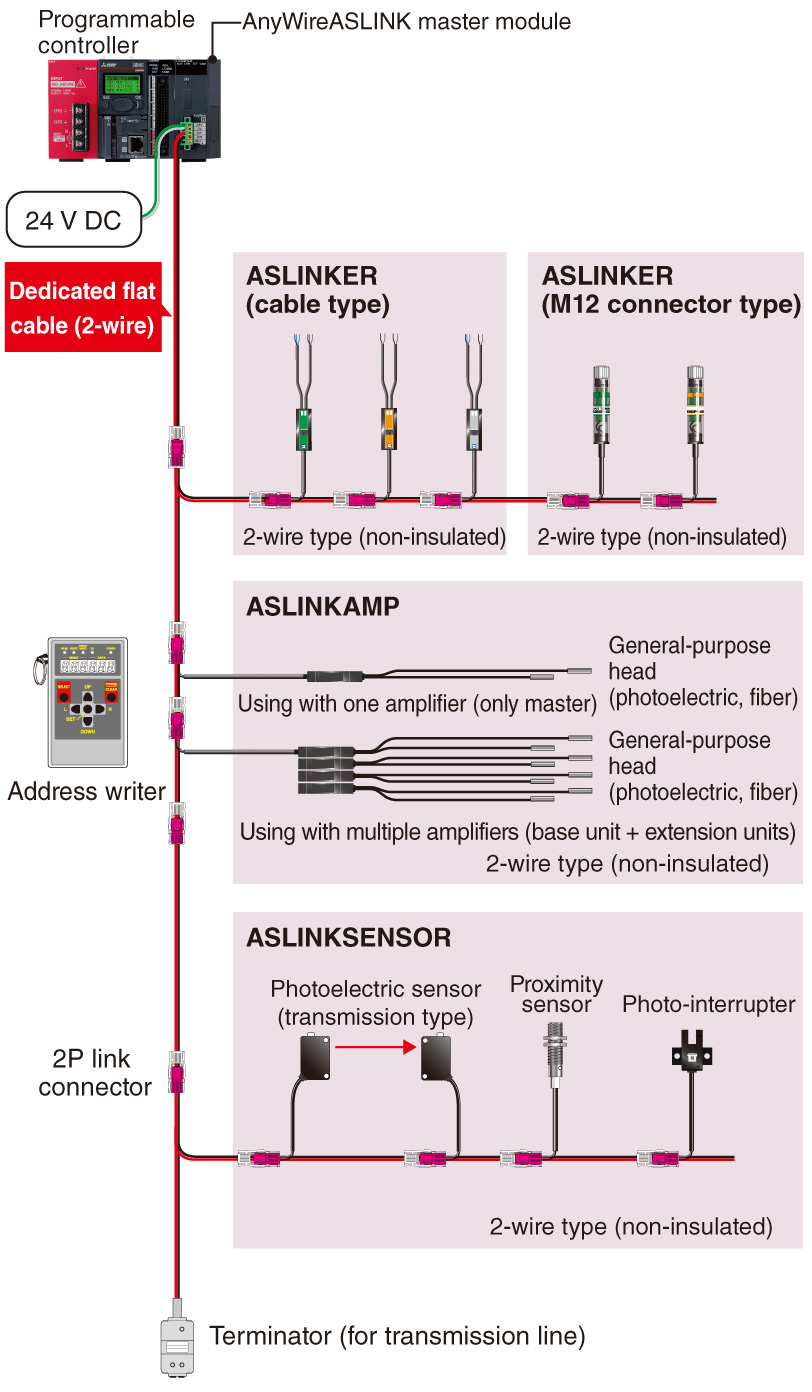

■ แบบ 2 สาย
หากกระแสโหลดต่ำ สามารถใช้ remote unit แบบ 2 สาย (non-insulated) โดยไม่ต้องใช้แหล่งจ่ายไฟภายนอก
การกำหนดค่าแบบ 2 สาย (ไม่มีการจ่ายไฟจากภายใน)
■ แบบ 4 สาย
Remote unit แบบ 4 สาย (insulated) ต้องใช้แหล่งจ่ายไฟ DC 24 V จากภายนอก เพื่อรองรับกระแสโหลดขนาดใหญ่
การกำหนดค่าแบบ 2 สาย/4 สาย (มีการจ่ายไฟจากภายใน)
ป้องกันการหยุดทำงานเป็นระยะ

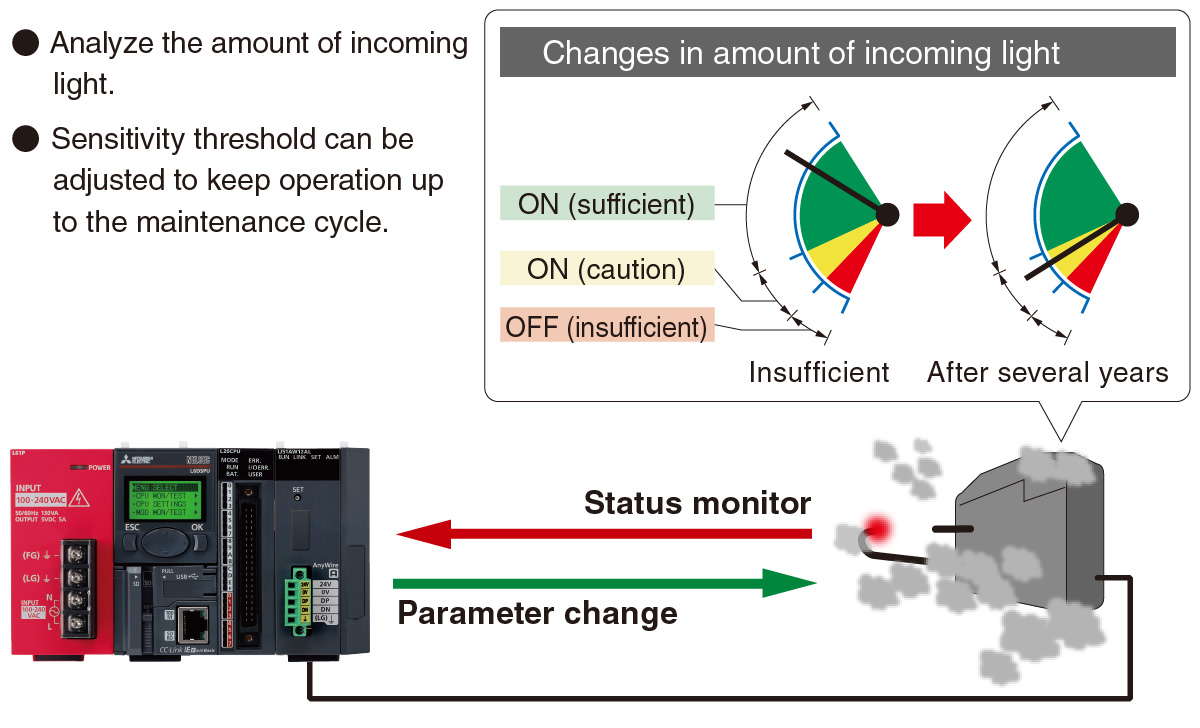

AnyWireASLINK ช่วยให้ตรวจสอบและบันทึกข้อมูล sensor ไว้ใน Programmable Controller ได้ นอกจากนี้ยังสามารถเปลี่ยน parameter ของ AnyWireASLINK ผ่าน Programmable Controller ได้ด้วย ใช้ฟังก์ชัน "preventive maintenance" เพื่อป้องกันการหยุดทำงานเป็นระยะก่อนที่จะเกิดขึ้นจริง
ลดเวลาการตั้งค่าและเพิ่มความสามารถในการติดตาม

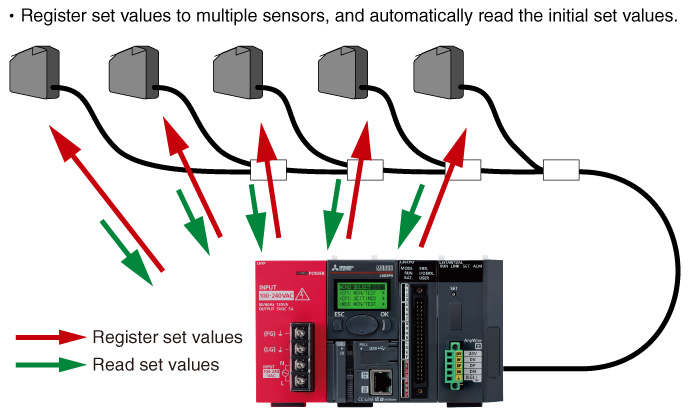

AnyWireASLINK ช่วยให้บันทึกค่าที่ตั้งไว้ลงใน sensor หลายตัวพร้อมกันผ่าน GOT (HMI) หรือคอมพิวเตอร์ส่วนบุคคล นอกจากนี้ยังสามารถตรวจสอบค่าตั้งต้นได้อย่างง่ายดายโดยไม่ต้องอ่านค่าจาก sensor ทีละตัว
SSCNETⅢ/H
SSCNETⅢ/H remote station

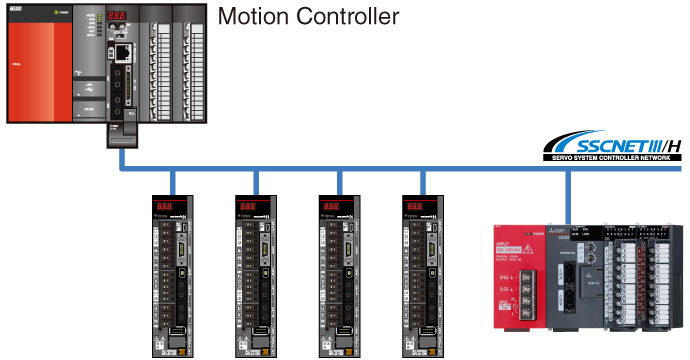

SSCNETⅢ/H head module ใช้เชื่อมต่อโมดูล I/O และ intelligent function ของ MELSEC-L Series เข้ากับเครือข่าย SSCNETⅢ/H
โดยทำหน้าที่เป็น remote station ของ motion controller ช่วยให้กำหนดค่า system ได้อย่างยืดหยุ่น พร้อมลดการเดินสายและลดขนาดพื้นที่ติดตั้ง
นอกจากนี้ โมดูลที่ติดตั้งบน SSCNETⅢ/H head module ยังสามารถใช้เป็นอินพุต/เอาต์พุตของ motion controller ผ่าน cyclic transmission ได้
■ โมดูลที่รองรับกับ SSCNETⅢ/H head module
| ผลิตภัณฑ์ | |
|---|---|
| โมดูล I/O | อินพุต, เอาต์พุต, I/O รวม |
| โมดูล Multiple input | Multiple input (แรงดัน/กระแส/อุณหภูมิ) |
| โมดูลอะนาล็อก | อะนาล็อกอินพุต, อะนาล็อกเอาต์พุต, I/O อะนาล็อกรวม |
| โมดูลอินพุตอุณหภูมิ | RTD input |
| โมดูล High-Speed Counter | |
■ Motion controller ที่รองรับ
| ประเภท | รุ่น |
|---|---|
| Motion CPU | Q172DSCPU |
| Q173DSCPU | |
| Standalone motion controller | Q170MSCPU |
Ethernet
แก้ไข/รวบรวมข้อมูล CPU จากอุปกรณ์อื่น
SLMP (MC protocol) communication *2

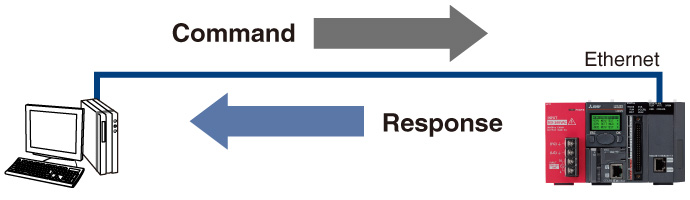

SLMP (Seamless Message Protocol) ช่วยให้สื่อสารแบบไร้รอยต่อระหว่างอุปกรณ์บน Ethernet ที่รองรับ SLMP protocol
- *2.ฟังก์ชันนี้ใช้ได้กับโมดูลที่มีหมายเลข serial 5 หลักแรกเป็น “15042” ขึ้นไป
MELSOFT connection
ฟังก์ชัน MELSOFT connection ช่วยให้เชื่อมต่อกับผลิตภัณฑ์ MELSOFT ต่าง ๆ รวมถึงโปรแกรมมิ่ง GX Works2 นอกจากนี้ เมื่อใช้ร่วมกับ MX Component communication support tool (ผลิตภัณฑ์เสริม) สามารถสร้างโปรแกรมสื่อสารแบบกำหนดเองได้โดยไม่ต้องคำนึงถึง protocol เฉพาะ (ขั้นตอนการส่ง/รับ)
เชื่อมต่อ BACnet® และ MODBUS®/TCP ได้อย่างง่ายดาย
ฟังก์ชัน Predefined Protocol support

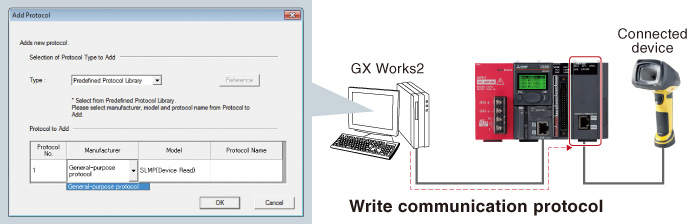

ใช้ฟังก์ชัน Predefined Protocol support ของ GX Works2 เพื่อตั้งค่า protocol ที่ต้องการสำหรับการสื่อสารกับอุปกรณ์อื่นได้อย่างง่ายดาย
- เลือกจาก communication protocol library

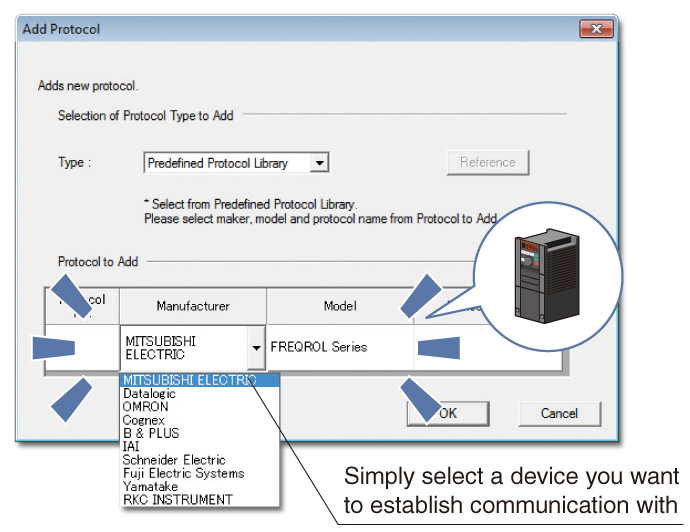

สื่อสารกับอุปกรณ์เป้าหมายได้อย่างง่ายดายโดยเลือก protocol ที่เตรียมไว้ library รองรับฟังก์ชัน client ของ SLMP, MODBUS®/TCP และ BACnet® - สร้างและแก้ไข protocol ตามต้องการ
ด้วยฟังก์ชัน predefined protocol support สามารถสร้าง protocol แบบกำหนดเองเพื่อรับส่งข้อมูลกับ protocol ที่ตรงกับอุปกรณ์เป้าหมายได้
Serial Communication
เชื่อมต่อได้รวดเร็วด้วย predefined protocol
Predefined protocol ช่วยให้ตั้งค่า protocol เพื่อสื่อสารกับอุปกรณ์ภายนอกผ่าน GX Works2 ได้อย่างง่ายดาย โดยเลือกอุปกรณ์เป้าหมายจาก communications protocol library เพื่อตั้งค่าการเชื่อมต่อได้อย่างรวดเร็ว

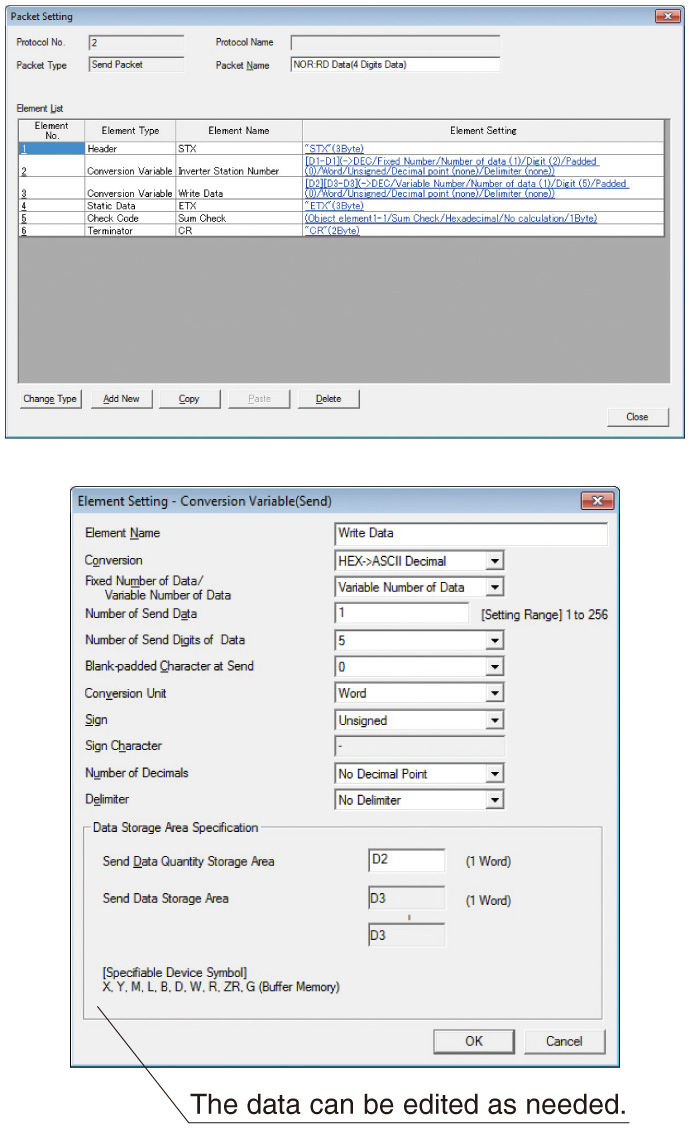

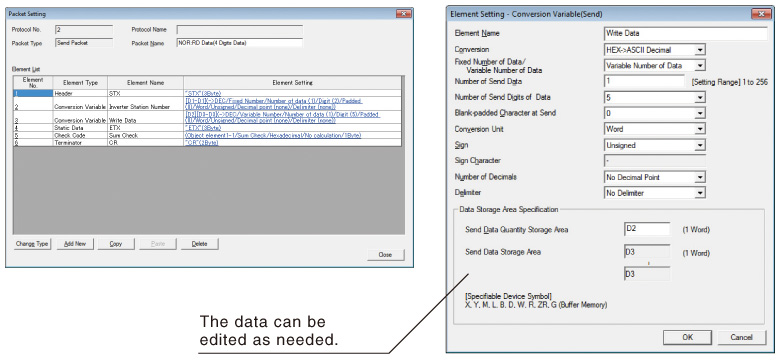

สร้าง/แก้ไข predefined protocol ได้ง่ายดาย
สร้างหรือแก้ไข predefined protocol จาก communications library ได้อย่างง่ายดาย
แม้ protocol ของอุปกรณ์เป้าหมายไม่มีในรายการ ก็สามารถเพิ่มเข้า library ที่มีอยู่ได้อย่างง่ายดาย
