Factory Automation

ผลิตภัณฑ์ที่เกี่ยวข้องกับเครือข่าย |
Programmable Controllers MELSEC ผลิตภัณฑ์ CC-Link IE

Options

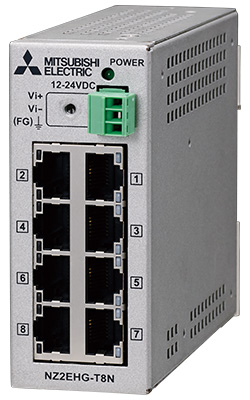

ฮับสวิตชิ่งอุตสาหกรรม

ขับเคลื่อนโดย CONTEC

  • รองรับความเร็วการส่งข้อมูล 10 Mbps/100 Mbps/1 Gbps
  • มีฟังก์ชัน Auto MDI/MDI-X และ auto-negotiation
  • ประหยัดการใช้พลังงานได้สูงสุด 60% *2 ด้วยฟังก์ชันปรับกำลังไฟฟ้าอัตโนมัติ
  • ทำงานได้ที่อุณหภูมิแวดล้อม 0 ถึง 50°C ด้วยโครงสร้าง fan-less
  • รองรับการติดตั้งบนราง DIN ทำให้ติดตั้ง hub ได้หลายทิศทาง
  • *1.แรงดันอินพุตพิกัดคือ 12 ถึง 24 V DC
  • *2.สำหรับการเปรียบเทียบ วัดการใช้พลังงานเมื่อใช้และไม่ใช้พอร์ตทั้ง 8 พอร์ต

ผลิตภัณฑ์นี้พัฒนาและผลิตโดย Contec Co. Ltd. โปรดทราบว่าข้อมูลจำเพาะและเงื่อนไขการรับประกันแตกต่างจากผลิตภัณฑ์ MELSEC ซีรีส์

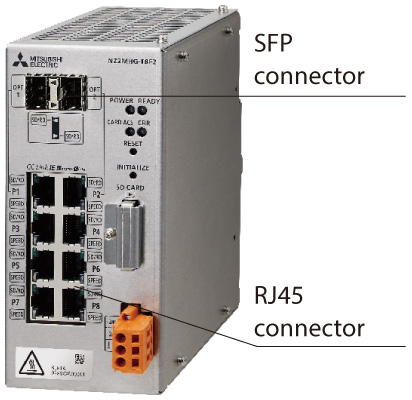

Managed CC-Link IE switch

  • รองรับความเร็วการส่งข้อมูล 10 Mbps/100 Mbps/1 Gbps
  • เชื่อมต่อกับอุปกรณ์ CC-Link IE และ Ethernet ได้พร้อมกัน
  • โทโพโลยี redundant แบบ ERP และ LA ระหว่าง switch จะสลับเส้นทางเครือข่ายเพื่อคงการสื่อสารเมื่อเครือข่ายขัดข้อง รวมถึงเมื่อสายขาด
  • มีสายใยแก้วนำแสงระยะไกลพร้อม SFP transceiver *4 ให้เลือก เหมาะสำหรับระบบที่ต้องสื่อสารผ่านสายระหว่างอาคารหรือระหว่างพื้นที่
  • รองรับ VLAN และจัดการหลายเครือข่ายด้วย switch เดียวได้
  • รองรับ SNMP ทำให้ตรวจสอบทั้งเครือข่ายและระบุบริเวณที่ผิดปกติได้ง่าย (คุณสมบัตินี้ช่วยเพิ่มความสะดวกในการบำรุงรักษาระบบ)
  • *3.แรงดันอินพุตพิกัดคือ 24 V DC

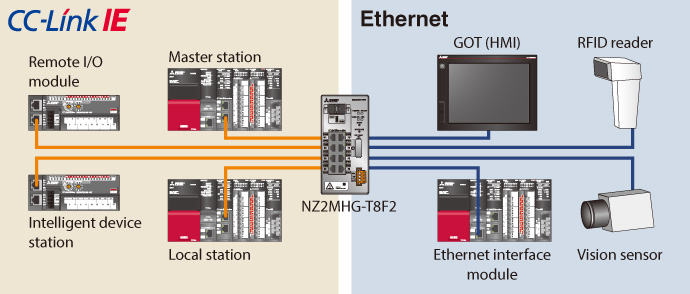

ใช้งานร่วมกับเครือข่าย Ethernet

managed switch สำหรับ CC-Link IE หนึ่งตัวเชื่อมต่อกับเครือข่าย CC-Link IE และ Ethernet ได้พร้อมกัน โดยไม่ต้องกำหนดค่าเครือข่ายพิเศษ

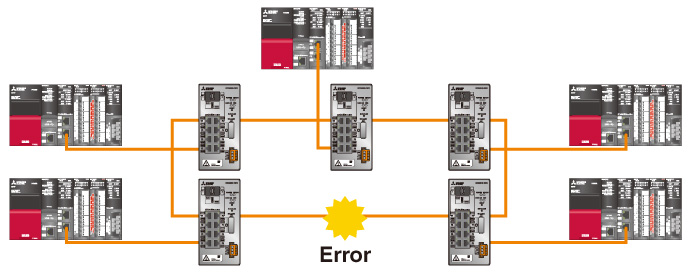

ERP redundant topology

เส้นทางเครือข่าย redundant ระหว่าง switch ช่วยให้ระบบทำงานต่อเนื่องได้เมื่อเกิดความขัดข้อง

เมื่อเกิดข้อผิดพลาด การสื่อสารจะเชื่อมต่อใหม่
ผ่านเส้นทางเครือข่ายสำรอง (ภายใน 10 ms)

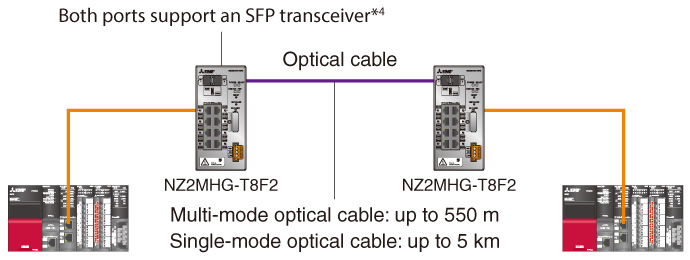

SFP สำหรับการสื่อสารระยะไกล

ด้วยคุณสมบัติส่งข้อมูลระยะไกล สายใยแก้วนำแสงจึงเหมาะกับการสื่อสารระยะไกลระหว่างอาคารหรือระหว่างพื้นที่

  • *4.สามารถใช้พอร์ต optical (OPT1/OPT2) หรือพอร์ต RJ45 (P1/P2) ได้อย่างใดอย่างหนึ่งในแต่ละครั้ง

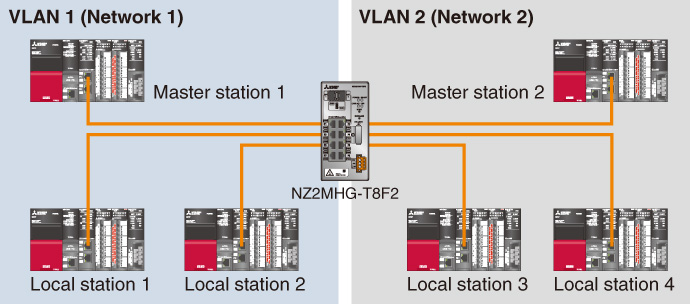

หลายเครือข่ายด้วย VLAN

switch หนึ่งตัวเชื่อมต่อกับเครือข่าย CC-Link IE ได้หลายเครือข่าย

FA Partner ผลิตภัณฑ์

Mitsubishi Electric ระบบ & Service

รายละเอียดของผลิตภัณฑ์ Mitsubishi Electric System & Service Co., Ltd. โปรดติดต่อเราทางอีเมล
<สำนักงานขาย> FA PRODUCT DIVISION 
อีเมล:osb.webmaster@melsc.jp

ฮับสวิตชิ่งอุตสาหกรรมที่รองรับ PoE

  • *5
  • DT135TXPใหม่
  • DT138TXPใหม่
  • รองรับความเร็วการส่งข้อมูล 10 Mbps, 100 Mbps และ 1 Gbps
  • A compact design featuring 8 ports plus 4 PoE ports
  • รองรับการจ่ายไฟผ่านสาย LAN จึงไม่ต้องเดินสายเพิ่มเติมสำหรับอุปกรณ์ PoE
  • จ่ายไฟ PoE ได้จากแรงดันแหล่งจ่ายไฟทั่วไป 24 V DC
  • ได้รับการรับรอง UL และ CE จึงรองรับมาตรฐานส่งออกไปยุโรปและอเมริกาเหนือ
  • *5.Class A device

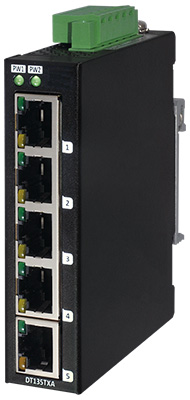

ฮับสวิตชิ่งอุตสาหกรรม

  • *6
  • DT135TXA
  • รองรับความเร็วการส่งข้อมูล 10 Mbps/100 Mbps/1 Gbps
  • ยูนิตขนาดกะทัดรัด มี 5 พอร์ต
  • รองรับช่วงแรงดันกว้างตั้งแต่ 12 V DC ถึง 48 V DC และรองรับอินพุตแหล่งจ่ายไฟ 2 ช่อง (แหล่งจ่ายไฟ redundant) ได้
  • รองรับโทโพโลยีเครือข่ายแบบ line, star และแบบผสม line/star
  • สอดคล้องกับมาตรฐาน UL/CE/FCC จึงส่งออกไปยุโรปและอเมริกาเหนือได้
  • *6.Class A device

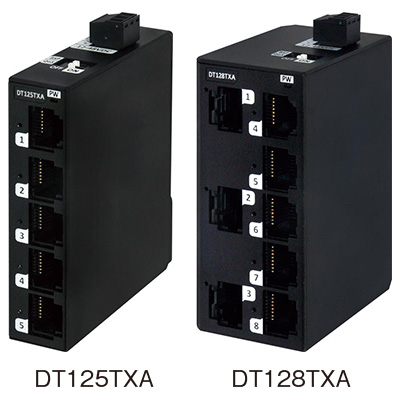

เฉพาะ CC-Link IE Field Network Basic

  • DT125TXA
  • DT128TXA
  • รองรับ CC-Link IE Field Network Basic
  • รองรับความเร็วการส่งข้อมูล 10 Mbps/100 Mbps
  • ยูนิตขนาดกะทัดรัด มี 5 พอร์ตและ 8 พอร์ต
  • รองรับช่วงแรงดันกว้างตั้งแต่ 12 V DC ถึง 48 V DC
  • สอดคล้องกับมาตรฐาน UL/CE/FCC จึงส่งออกไปยุโรปและอเมริกาเหนือได้

เฉพาะ CC-Link IE Field Network Basic

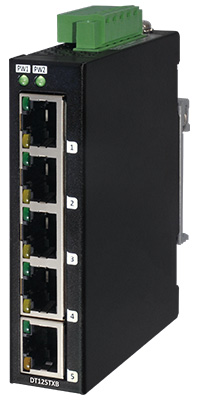

  • DT125TXB
  • รองรับ CC-Link IE Field Network Basic
  • รองรับความเร็วการส่งข้อมูล 10 Mbps/100 Mbps
  • ยูนิตขนาดกะทัดรัด มี 5 พอร์ต
  • รองรับช่วงแรงดันกว้างตั้งแต่ 10 V DC ถึง 30 V DC และรองรับอินพุตแหล่งจ่ายไฟ 2 ช่อง (แหล่งจ่ายไฟ redundant) ได้
  • สอดคล้องกับมาตรฐาน UL/CE/FCC จึงส่งออกไปยุโรปและอเมริกาเหนือได้

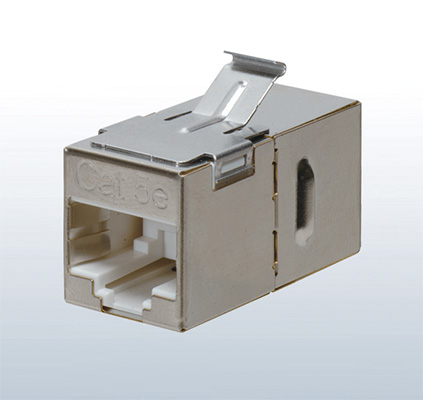

Inline coupler

  • SPAD-RJ45S-E5E
  • RJ-45 แบบตัวเมียทั้งสองด้าน 8 conductor มีชีลด์ ใช้ได้กับ Keystone Wall Plate ชนิดมาตรฐาน
  • ใช้กับ patch panel, wall jack หรือใช้ต่อความยาวสายได้
รายการ ข้อมูลจำเพาะ
คอนเน็กเตอร์ที่ใช้ได้ คอนเน็กเตอร์ RJ-45 พร้อมชีลด์
Operable temperature -10…60°C
มาตรฐานที่สอดคล้อง IEEE 802.3 1000BASE-T
ANSI/TIA/EIA-568-B (Category 5e) ISO/IEC 11801

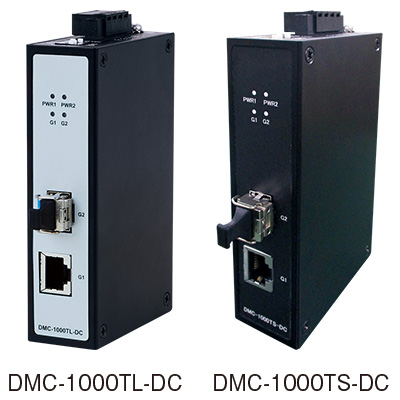

Industrial media converter

  • DMC-1000TL-DC
  • DMC-1000TS-DC
  • การแปลง 1000BASE-T/100BASE-TX เป็น 1000BASE-LX/SX และกลับกัน ช่วยขยายระยะระหว่างสถานีได้ (DMC-1000TL-DC: สูงสุด 10 km, DMC-1000TS-DC: สูงสุด 550 m)
  • ประสิทธิภาพทนสัญญาณรบกวนเหมาะกับสภาพแวดล้อม FA จึงใช้เป็นมาตรการป้องกันสัญญาณรบกวน/ฟ้าผ่าเพื่อปกป้องสายสื่อสารได้
  • สอดคล้องกับมาตรฐาน UL/CE/FCC จึงส่งออกไปยุโรปและอเมริกาเหนือได้

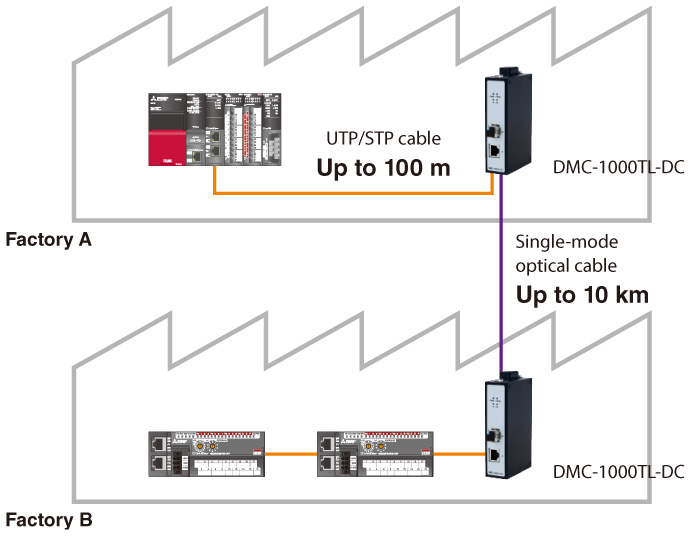

Application example (DMC-1000TL-DC)

ข้อมูลจำเพาะ*7

รายการ DMC-1000TL-DC DMC-1000TS-DC
มาตรฐานที่สอดคล้อง IEEE802.3z
(1000BASE-LX)		 IEEE802.3z
(1000BASE-SX)
สายที่รองรับ ชนิด 1000BASE-LX รองรับ
สายใยแก้วนำแสง
single-mode		 1000BASE-SX รองรับ
สายใยแก้วนำแสง multi-mode
(core/clad: 50/125 µm
Band: 500 MHz·km ขึ้นไป
λ = 850 nm)
คอนเน็กเตอร์ Double LC connector (IEC 61754-20)
วิธีการ
เชื่อมต่อ		 แบบไขว้ (A ไป B, B ไป A)
Transmission distance สูงสุด 10 km สูงสุด 550 m
  • *7.ข้อมูลจำเพาะที่อธิบายนี้เป็นการกำหนดค่าที่ใช้สายใยแก้วนำแสงเท่านั้น รายละเอียดเพิ่มเติมโปรดดูคู่มือผลิตภัณฑ์ที่เกี่ยวข้อง

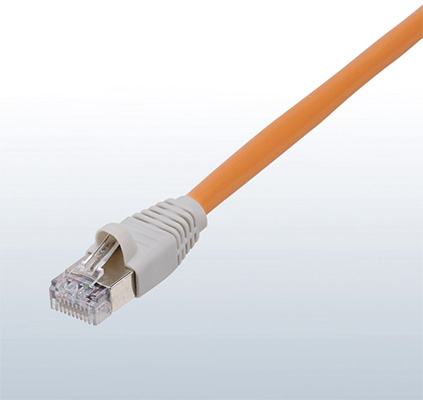

สายเคเบิล Ethernet

  • SC-E5EW ซีรีส์
  • เป็นไปตามมาตรฐาน 1000BASE-T สาย Ethernet แบบ double shield นี้มีประสิทธิภาพการชิลด์ยอดเยี่ยม
  • มีความยาวตั้งแต่ 1 m ถึง 100 m (เพิ่มทีละ 1 m) สำหรับพื้นที่เคลื่อนที่ภายในอาคาร มีความยาว 1 m ถึง 45 m ให้เลือก และมีความยาวน้อยกว่า 1 m ให้เลือกด้วย
รายการ SC-E5EW-S□M*8 SC-E5EW-S□M-MV*9 SC-E5EW-S□M-L*10
Cable type Category 5e ขึ้นไป, (double shielded/STP) Straight cable
จำนวนแกนสาย 8 สาย (4 twisted pairs)
Double shield Aluminum/polyester tape, Tin-plated annealed copper wire braid
การติดตั้ง environment ภายในอาคาร ภายในอาคาร movable ภายในอาคาร/outdoor
Finished outside diameter Flame retardant PVC, 6.8 mm Flame retardant PVC, 6.5 mm LAP sheath, 10 mm
คอนเน็กเตอร์ คอนเน็กเตอร์ RJ-45 พร้อมชีลด์ การเชื่อมต่อแบบ straight
มาตรฐานที่สอดคล้อง IEEE802.3 1000BASE-T
ANSI/TIA/EIA-568-B (Category 5e) ISO/IEC 11801
  • *8.“□” ในชื่อรุ่นหมายถึงความยาวสาย (0.5 m, ตั้งแต่ 1 m ถึง 100 m เพิ่มทีละ 1 m)
  • *9.“□” ในชื่อรุ่นหมายถึงความยาวสาย (0.1 m, 0.2 m, 0.3 m, 0.5 m, ตั้งแต่ 1 m ถึง 45 m เพิ่มทีละ 1 m)
  • *10.“□” ในชื่อรุ่นหมายถึงความยาวสาย (ตั้งแต่ 1 m ถึง 100 m เพิ่มทีละ 1 m)

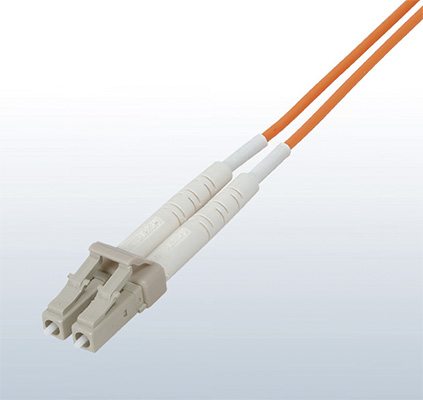

Optical cable

  • QP-AW
  • QG-AW
  • QG-B
  • QG-BU
  • QG-C
  • QG-DL
  • QG-VCT
  • QP-AW ทำจากวัสดุพลาสติกที่ทนต่อการแตกหัก*11 และมีคุณสมบัติการโค้งงอดีเยี่ยม*12
  • มีผลิตภัณฑ์หลากหลายรองรับสภาพแวดล้อมหลายแบบ เป็นผลิตภัณฑ์ที่ CC-Link Partner Association แนะนำ
  • สายสำหรับใช้งานในอาคารและภายนอกอาคารไม่มี tension member และรับแรงดึงได้เทียบเท่าชนิดเสริมแรงสำหรับใช้งานภายนอก จึงดึงสายได้โดยตรง
  • QG-BU สำหรับใช้งานในอาคารรองรับสายทนไฟสูงที่ได้รับ UL Listed (UL ชนิด OFNR) และผ่านการทดสอบ UL1666 Riser Flame Test
  • สายใช้งานภายนอกชนิดเสริมแรงกันน้ำ และใช้ได้แม้ในพื้นที่น้ำท่วมหรือจมน้ำชั่วคราว
  • connector boot ที่ปรับปรุงคุณสมบัติการโค้งงอช่วยลดโอกาสเส้นใยขาดบริเวณฐานคอนเน็กเตอร์

คอนเน็กเตอร์ LCF
คอนเน็กเตอร์ Duplex LC
(IEC 61754-20)

รุ่น QP-AW*13 QG-AW QG-B QG-BU QG-VCT QG-C QG-DL
Operating environment/
application		 ใน
ตู้ควบคุม		 ใน
ตู้ควบคุม		 ภายในอาคาร ภายในอาคาร,
UL approved		 ภายในอาคาร,
movable		 ภายนอกอาคาร ภายนอกอาคาร,
reinforced
(water shielding)
สูงสุด cable length 10 m 550 m
Optical fiber types ใยแก้วนำแสง multi-mode (GI)
Material/
outer
diameter		 Core Plastic/
55 ± 5 µm		 Fused quartz/50 ± 3 µm
Clad Plastic/
490 ± 5 µm		 Fused quartz/125 ± 2 µm
Code
jacket		 Material PVC (blue) PVC (orange)
Outer
diameter		 Ø2.0 mm
× 2		 Ø2.0 mm
× 2		 Ø2.0 mm
× 2		 Ø1.8 mm
× 2		 Ø2.0 mm
× 2		 Ø2.0 mm
× 2, 4, 6, 8
Cable
jacket		 Material - - Flame
retardant
PE (orange)		 Flame
retardant
PVC (blue)		 Elastic
PVC
(orange)		 Flame
retardant
PE (black)		 LAP
sheath
(black)
Outer
diameter		 - - Ø6.0 mm Ø5.0 mm Ø6.0 mm 2, 4 cores 10.0 mm
6 cores 11.0 mm
8 cores 12.0 mm
Operable temperature range -20…60°C
คอนเน็กเตอร์ที่ใช้ได้ LCF connector*14, SC connector*13, FC connector*13
  • *11.แรงดึงที่ยอมให้ได้ประมาณสองเท่าของ QG-AW
  • *12.รัศมีการดัดงอที่ยอมให้ได้ประมาณ 1/2 เท่าของ QG-AW
  • *13.QP-AW ไม่รองรับรายการต่อไปนี้
     • คอนเน็กเตอร์ SC, FC
     • การจัดการคอนเน็กเตอร์ที่หน้างาน, fusion splice
     • การเชื่อมต่อคอนเน็กเตอร์แบบ splice
     • media converter และเทอร์มินอลเชื่อมต่อ
  • *14.ใช้คอนเน็กเตอร์ LCF สำหรับเชื่อมต่อกับผลิตภัณฑ์ CC-Link IE Controller Network (คอนเน็กเตอร์ LCF: เชื่อมต่อคอนเน็กเตอร์ LC สองตัวเข้าด้วยกัน) เมื่อติดตั้งสายใยแก้วนำแสงที่รองรับ CC-Link IE Controller Network โปรดดูคู่มือการติดตั้งของ CC-Link Partner Association

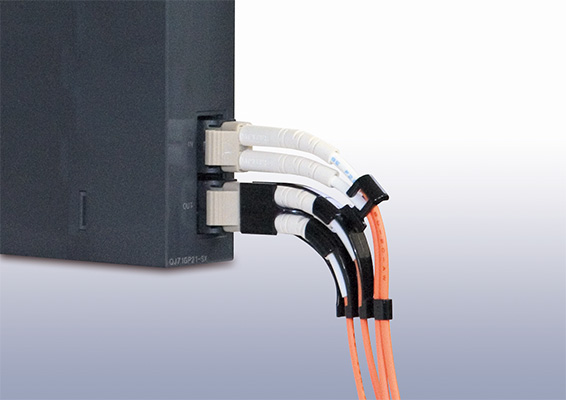

อุปกรณ์เสริมมาตรฐาน: ตัวยึดป้องกัน*15
(มี ตัวยึดป้องกัน หนึ่งชิ้นต่อสายหนึ่งเส้น)

คุณสมบัติ

  • ป้องกันฐานคอนเน็กเตอร์สายและลดการแตกหัก
  • รักษารัศมีการดัดงอขั้นต่ำ
  • ประหยัดพื้นที่ในตู้ควบคุม (60 mm หรือต่ำกว่าจากด้านหน้า programmable controller ถึงปลาย ตัวยึดป้องกัน)
  • *15.ตัวยึดป้องกัน นี้ใช้เฉพาะกับ Mitsubishi Electric System & Service Co., Ltd. ไม่มี ตัวยึดป้องกัน จำหน่ายเป็นชิ้นเดี่ยว และใช้ร่วมกับคอนเน็กเตอร์ LCF ยี่ห้ออื่นไม่ได้

คอนเน็กเตอร์ insertion tool

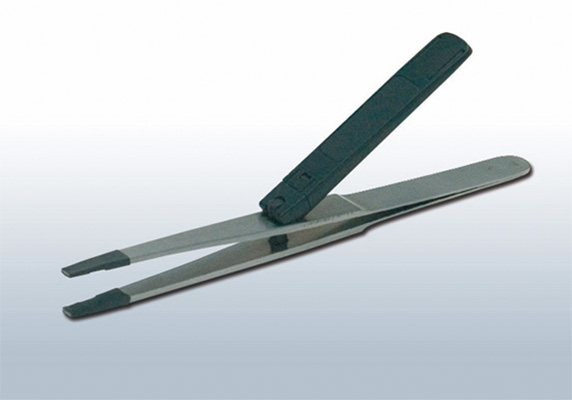

  • SCT-SLM
  • เสียบหรือถอดคอนเน็กเตอร์ได้ง่าย แม้ในพื้นที่แคบ เช่น ตู้ควบคุมที่แออัด

คอนเน็กเตอร์ที่ใช้ได้…คอนเน็กเตอร์ LCF/LC/SC/MU

อะแดปเตอร์ splice

  • SPAD-LCF-G50
  • SPAD-SCF-G50
  • SPAD-FC-G50
  • ต่อขยายสายใยแก้วนำแสง (การเชื่อมต่อแบบ splice)
  • การเชื่อมต่อชั่วคราวสำหรับสถานีที่อาจขยายภายหลัง

คอนเน็กเตอร์ที่ใช้ได้

ชนิด รุ่น ข้อมูลจำเพาะ
อะแดปเตอร์ splice สำหรับคอนเน็กเตอร์ LCF SPAD-LCF-G50 อะแดปเตอร์ splice สำหรับคอนเน็กเตอร์ LCF, multimode 2 cores
การสูญเสียการเชื่อมต่อ: 0.3 dB (เมื่อใช้ master fiber)
อะแดปเตอร์ splice สำหรับคอนเน็กเตอร์ SC SPAD-SCF-G50 อะแดปเตอร์ splice สำหรับคอนเน็กเตอร์ SC, multimode 2 cores
การสูญเสียการเชื่อมต่อ: 0.3 dB (เมื่อใช้ master fiber)
อะแดปเตอร์ splice สำหรับคอนเน็กเตอร์ FC SPAD-FC-G50 อะแดปเตอร์ splice สำหรับคอนเน็กเตอร์ FC, multimode 1 core
การสูญเสียการเชื่อมต่อ: 0.3 dB (เมื่อใช้ master fiber)

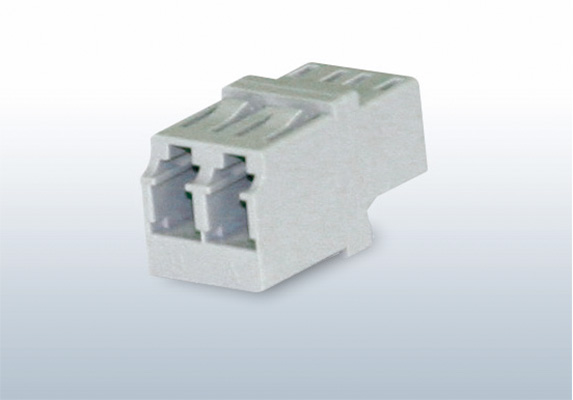

SPAD-LCF-G50

Industrial media converter

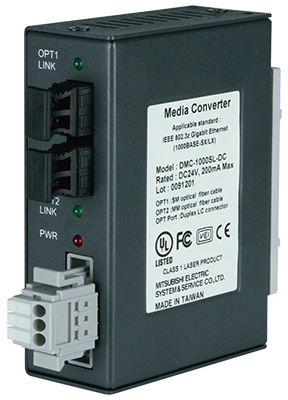

  • DMC-1000SL-DC
  • เมื่อระยะระหว่างสถานีมากกว่า 550 m สามารถใช้ยูนิตนี้สองตัวพร้อมสายใยแก้วนำแสงเพื่อขยายระยะระหว่างสถานีรวมได้สูงสุด 15 km
  • คอนเวอร์เตอร์นี้มีฟังก์ชัน link pass through และรองรับฟังก์ชัน network loop-back เมื่อสายขาด

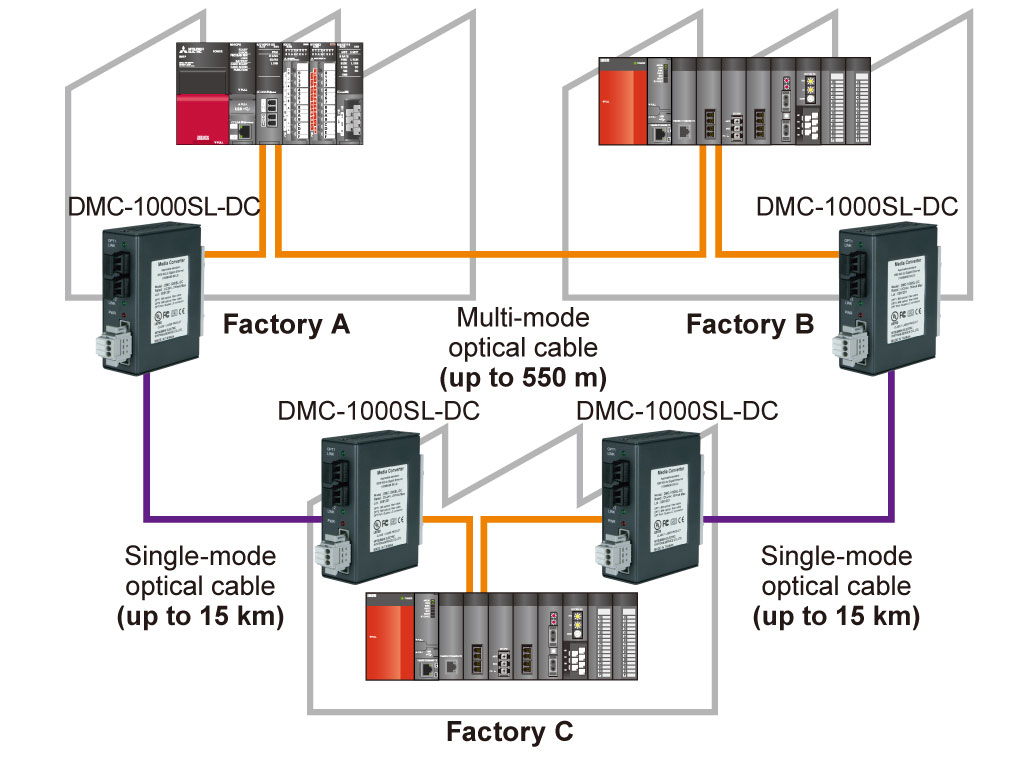

Application example

ข้อมูลจำเพาะ

รายการ DMC-1000SL-DC
OPT1 port OPT2 port
มาตรฐานที่สอดคล้อง IEEE802.3z
Gigabit Ethernet
(1000BASE-LX)		 IEEE802.3z
Gigabit Ethernet
(1000BASE-SX)
รูปแบบการส่ง ระบบ full duplex
สายที่รองรับ Optical fiber 1000BASE-LX รองรับ
สายใยแก้วนำแสง
single-mode		 1000BASE-SX รองรับ
สายใยแก้วนำแสง multi-mode*16
(core/clad 50/125 µm
พื้นที่ 500 MHz·km ขึ้นไป
λ = 850 nm)
คอนเน็กเตอร์ คอนเน็กเตอร์ Duplex LC (สอดคล้องกับ IEC 61754-20)
วิธีการ
เชื่อมต่อ		 แบบไขว้ (A ไป B, B ไป A)
แหล่งจ่ายไฟ specification 20.4…26.4 V DC (แหล่งจ่ายไฟ terminal block)
มาตรฐาน UL, CE, FCC Part15 Class B, VccI Class B
จำนวนอุปกรณ์ที่
เชื่อมต่อได้สูงสุด
ระหว่างสถานี		 4
  • *16.เมื่อต้องเชื่อมต่อกับผลิตภัณฑ์ CC-Link IE Controller Network ให้ใช้สายใยแก้วนำแสง Mitsubishi Electric System & Service QG ซีรีส์

Connection terminal

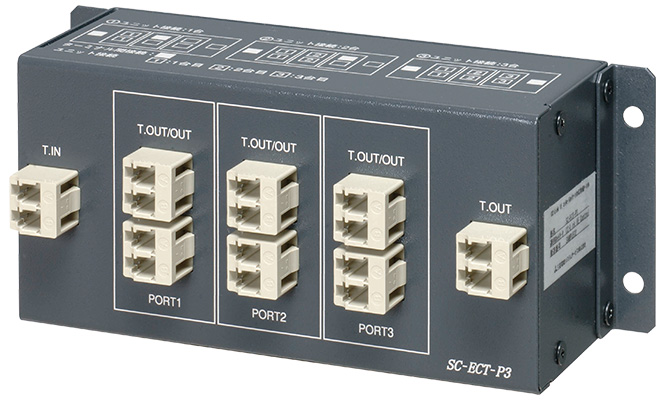

  • SC-ECT-P3
  • เพิ่มสถานีได้สูงสุด 3 สถานีระหว่างสถานีเดิม
  • เพิ่มหรือลบสถานีได้ง่าย จึงบำรุงรักษาได้สะดวกขึ้น
  • ขยายเครือข่ายได้โดยไม่ต้องเปลี่ยนการเดินสายเดิม
  • ติดตั้งบนราง DIN หรือด้วยขายึดสกรูได้

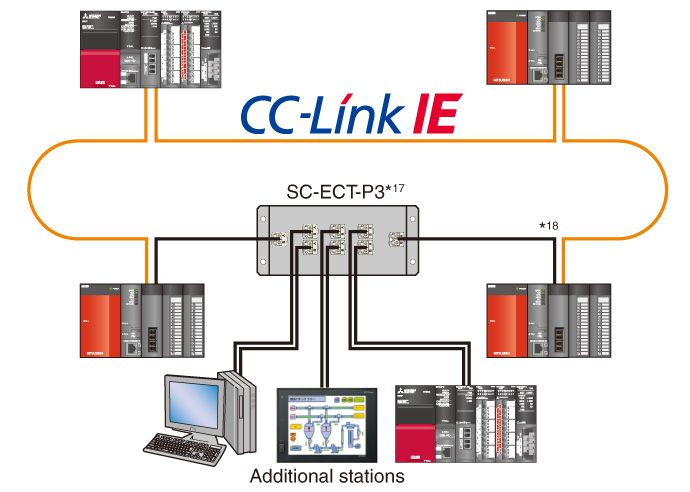

ตัวอย่างการกำหนดค่าการสื่อสาร

ข้อมูลจำเพาะ

รายการ ข้อมูลจำเพาะ
สายใยแก้วนำแสง
ที่ใช้ได้		   สายใยแก้วนำแสง
ที่รองรับ 1000 BASE-SX (MMF)
มาตรฐาน IEC 60793-2-10 Types A1a.1
(50/125 µm multimode)
Transmission
loss (max.)		 ≤ 3.5 dB/km (λ = 850 nm)
Transmission
band (min.)		 ≥ 500 MHz·km (λ = 850 nm)
รุ่น QG ซีรีส์*19
คอนเน็กเตอร์ใยแก้วนำแสง
ที่ใช้ได้		   คอนเน็กเตอร์ Duplex LC
มาตรฐาน IEC 61754-20: ชนิด LC connector
Connection loss ≤ 0.3 dB
Polished face PC polish
รุ่น DLCF-G50-D2*19
จำนวนการเชื่อมต่อที่ทำได้ สูงสุด 3 units*17
Connection distance สูงสุด 150 m*20
  • *17.ต้องเชื่อมต่ออย่างน้อยหนึ่งยูนิตเข้ากับเทอร์มินอลเชื่อมต่อ
  • *18.เส้นทึบสีดำแสดงสายที่มีระยะสูงสุด 150 m หากสถานีใดหยุดทำงาน ฟังก์ชัน loop back จะยังทำงานต่อไป
  • *19.ชิ้นส่วนที่จัดหาโดย Mitsubishi Electric System & Service
  • *20.ความยาวสายจาก SC-ECT-P3 ถึงจุดเชื่อมต่ออื่นใด

ผลิตภัณฑ์ที่ระบุไว้ที่นี่ผลิตโดย Mitsubishi Electric System & Service Co., Ltd. โปรดทราบว่าข้อมูลจำเพาะและเงื่อนไขการรับประกันของผลิตภัณฑ์เหล่านี้แตกต่างจากผลิตภัณฑ์ MELSEC ซีรีส์
